洗衣机电机做的打磨机，磨珠机

翅sss · 发表于 2014-10-17 09:48:54

719476062 发表于 2014-10-16 20:17 + J' n9 n* `: ~$ S& t8 N2 \! S7 S
就像打过蜡的一样、、、

就是磨到600目，粘了块布片抛的光

翅sss · 发表于 2014-10-17 09:51:19

1946hgd 发表于 2014-10-16 20:42 % A! \8 F# x3 T: K: o [
我硬是没看懂，能不能用文字结合图片再详细说明一下。谢了！

就是电机轴上加了个钻夹头，扩展了多种功能

翅sss · 发表于 2014-10-17 09:53:08

jinandianqi 发表于 2014-10-16 21:37 # s3 O9 B+ l# ]! W& g9 p( \
搞一台小型的甩干机，就完全解决了。带定时、有刹车。既经济又安全。

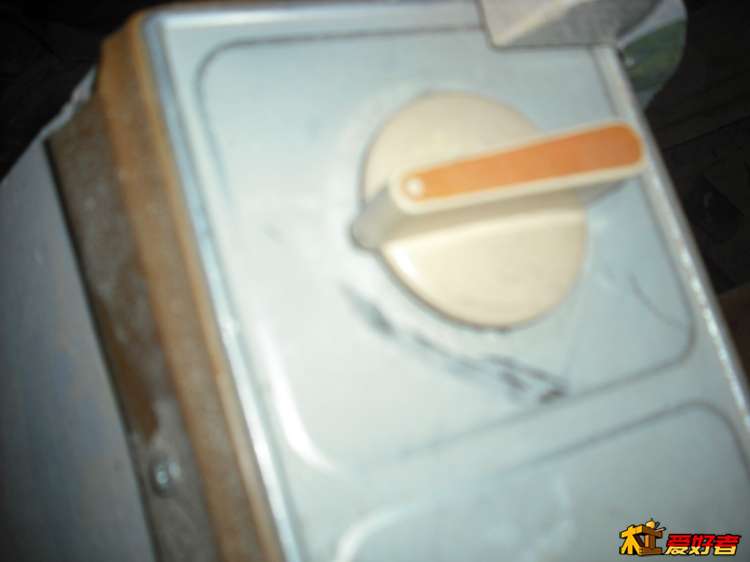

这个定时不是一般的给力，方便

翅sss · 发表于 2014-10-17 09:56:12

haomai11 发表于 2014-10-17 04:17
8 R; U1 n: ~" L$ F洗衣机电机我也整了个，你这个电机轴是没处理过直接装在夹头上的吧，用顶丝固定吗？

就是把轴用砂轮磨一磨直接把钻夹头安在上面

翅sss · 发表于 2014-10-17 10:13:16

dzqbh2 发表于 2014-10-17 08:20
* l6 b9 S: a3 j6 K, W. e6 A请问电机和夹头是怎么连接的？磨盘和夹头是连接的？

把电机轴磨的有点锥形，直接把钻夹头安上。磨盘上加个螺丝杆直接装钻夹头上。125的盘有10mm的孔，不要买14mm孔的

翅sss · 发表于 2014-10-17 10:16:45

476253337 发表于 2014-10-17 09:32 + W7 }6 X8 F1 ~. S
珠子在哪呢？

有珠子呀

476253337 · 发表于 2014-10-17 10:22:27

上图看看

dzqbh2 · 发表于 2014-10-17 11:06:52

翅sss 发表于 2014-10-17 10:13
5 n* X2 C4 M7 d' l5 f把电机轴磨的有点锥形，直接把钻夹头安上。磨盘上加个螺丝杆直接装钻夹头上。125的盘有10mm的孔，不要买1 ...

谢谢了！！

翅sss · 发表于 2014-10-17 11:16:36

476253337 发表于 2014-10-17 10:22
. @4 T b3 j- ~上图看看

本来就有珠子的图

小意思 · 发表于 2014-10-17 11:20:10

设计的不错学习了

fanpest · 发表于 2014-10-17 11:23:02

你真的好厉害啊

1302867608 · 发表于 2014-10-17 13:46:40

谢谢楼主的分享，可惜没看懂

人虫 · 发表于 2014-10-17 16:41:31

哥们详细点啊，我发愁怎么磨珠子呢，一个一个的打磨好累的！

翅sss · 发表于 2014-10-17 18:43:34

人虫发表于 2014-10-17 16:41 ! j+ b! v" g9 g5 j) q# J( Z# a
哥们详细点啊，我发愁怎么磨珠子呢，一个一个的打磨好累的！

今天又拍了几张图发上来希望木友们能看懂。

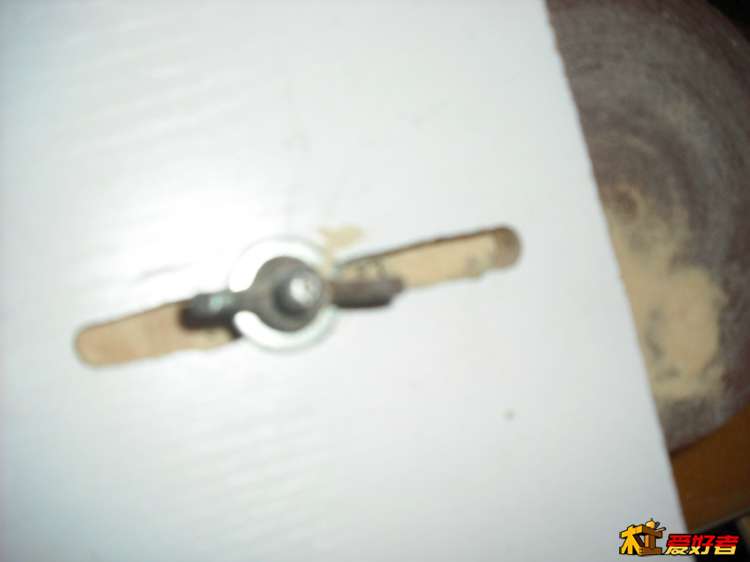

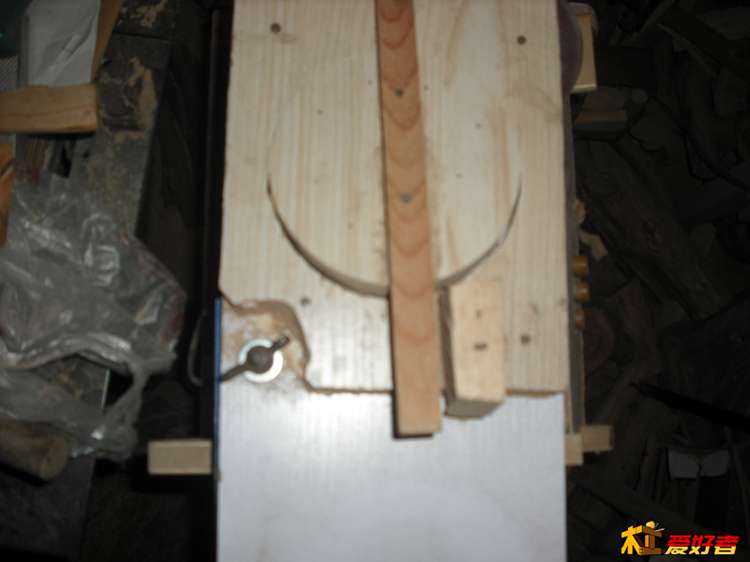

这个螺丝是很容易拆卸的

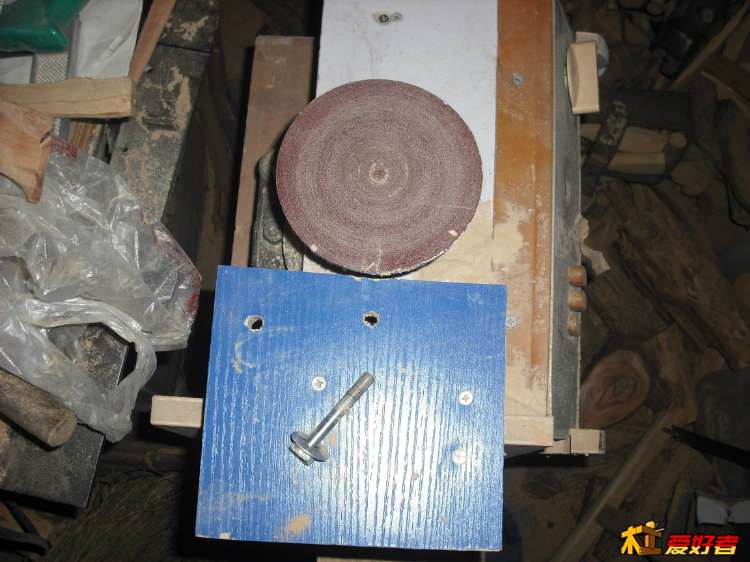

拆下顶板的样子

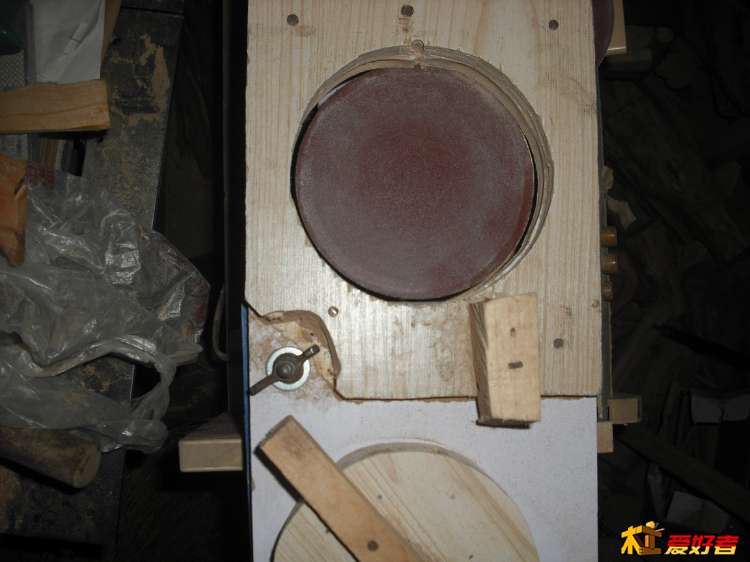

装上磨珠子的园槽,这个槽是免漆板上用曲线锯出园槽两个板粘在一起,锯下的两个园正好做了个盖.用螺丝固定在机器上.

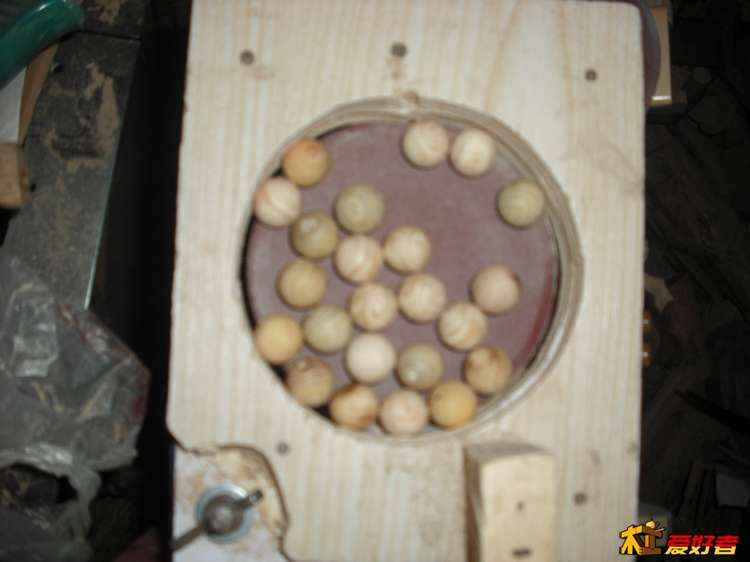

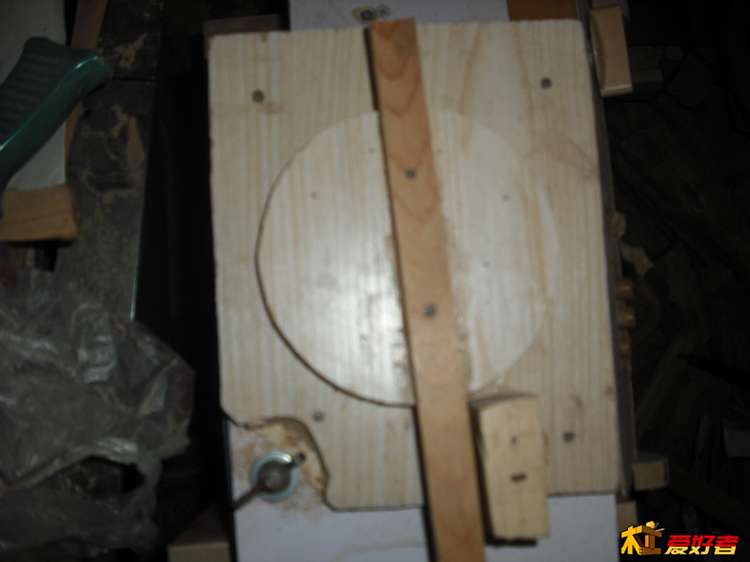

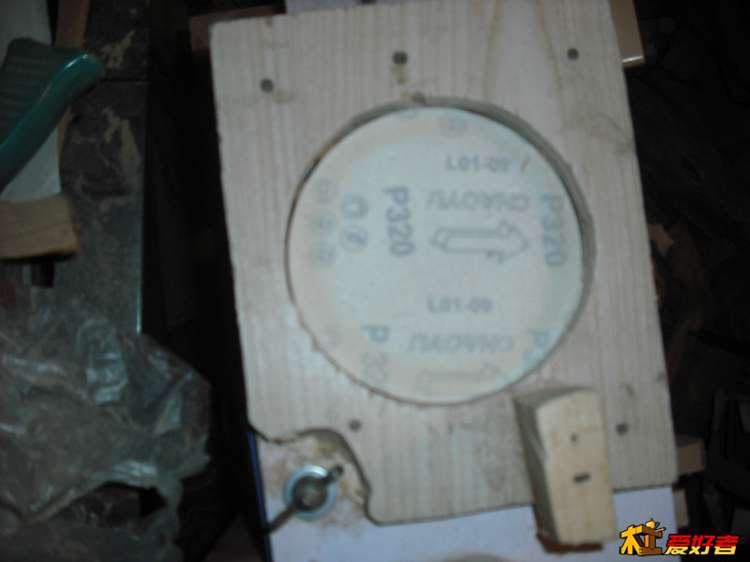

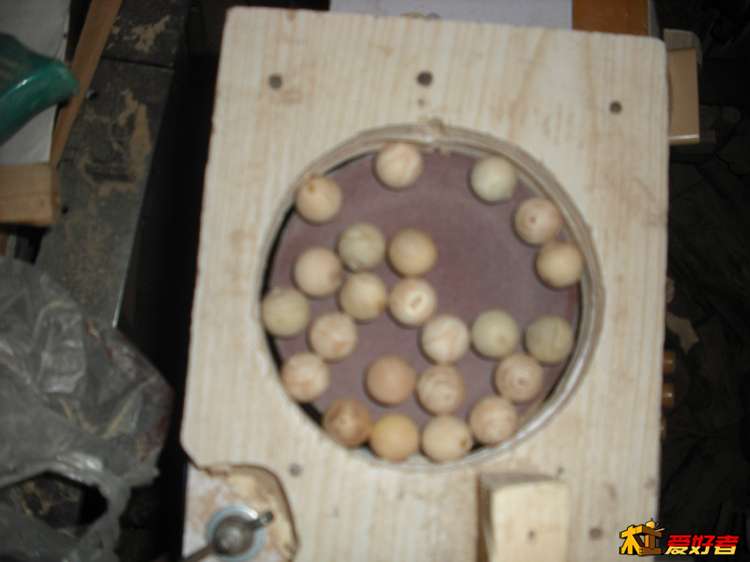

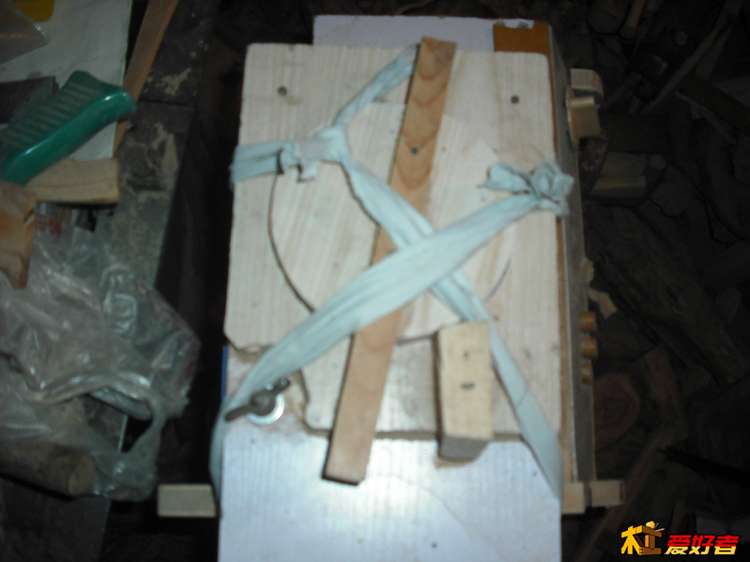

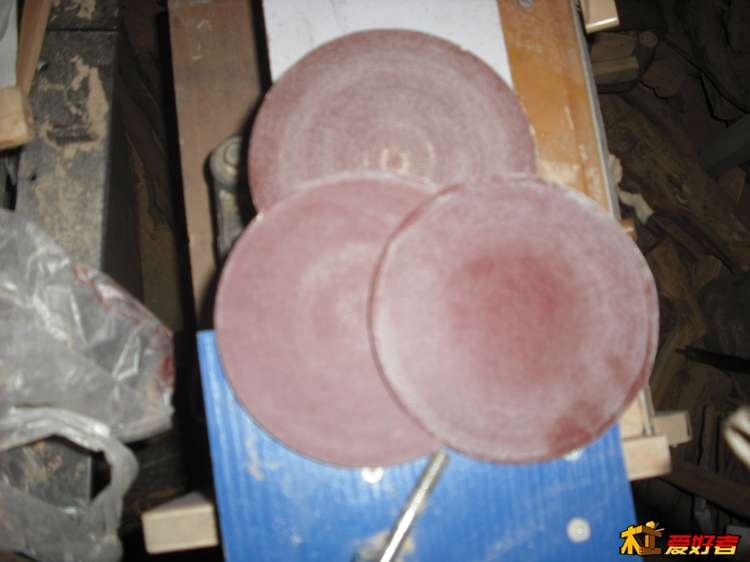

粘盘砂纸放上珠子,珠子上面再按上一张砂纸按上盖子用布条绑好打开机器上的定时开关开始打磨.

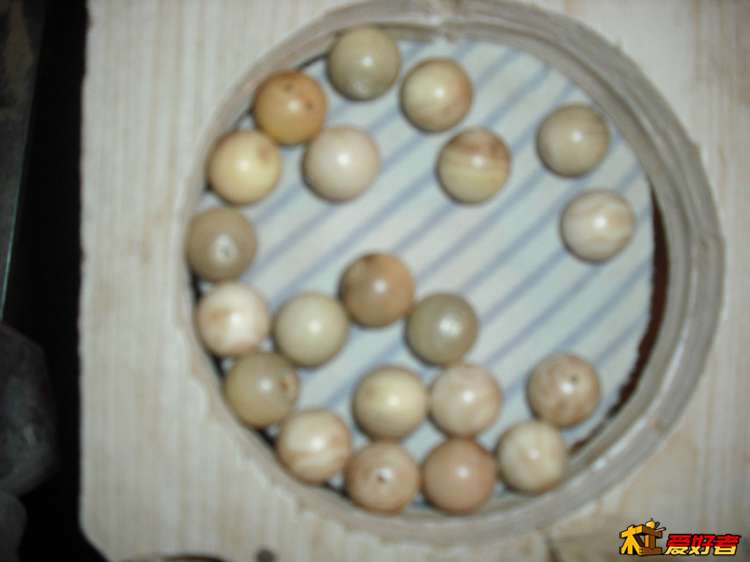

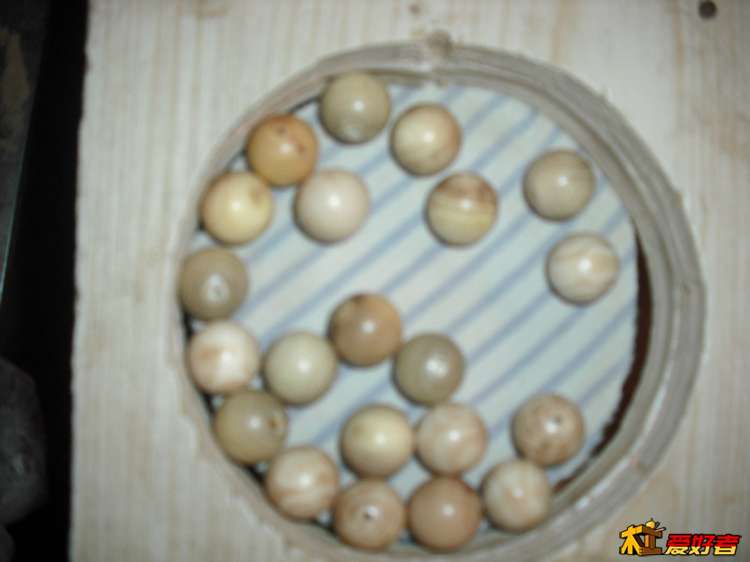

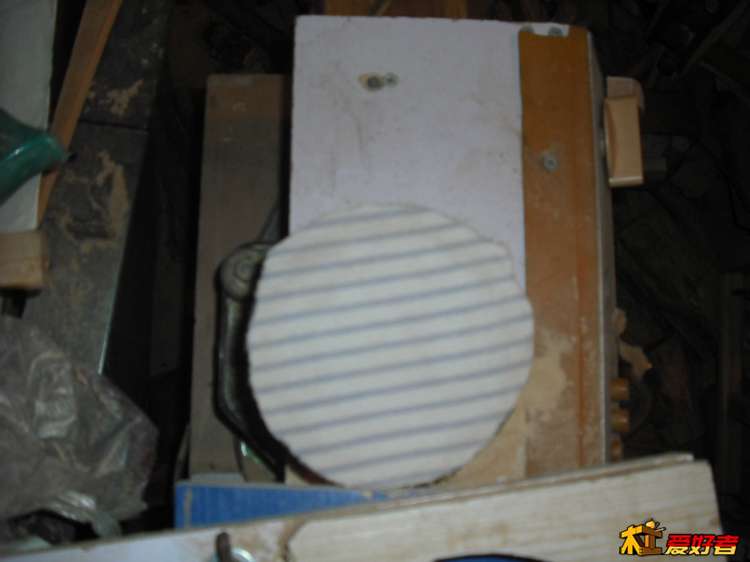

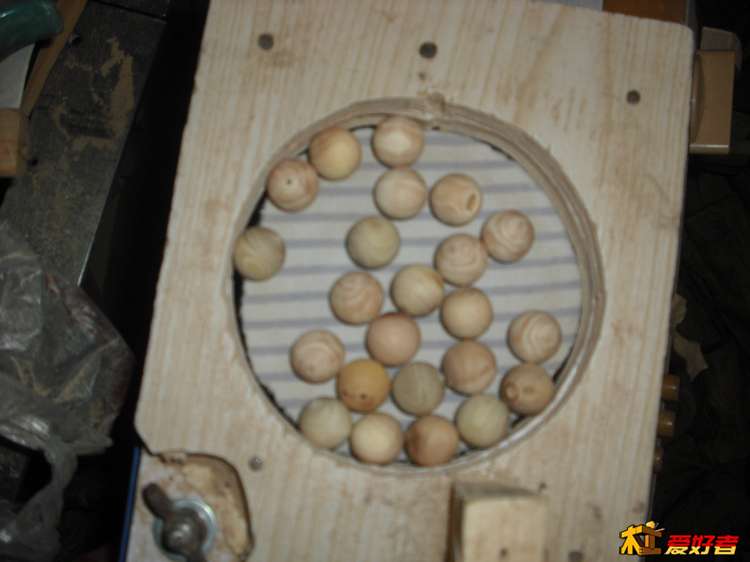

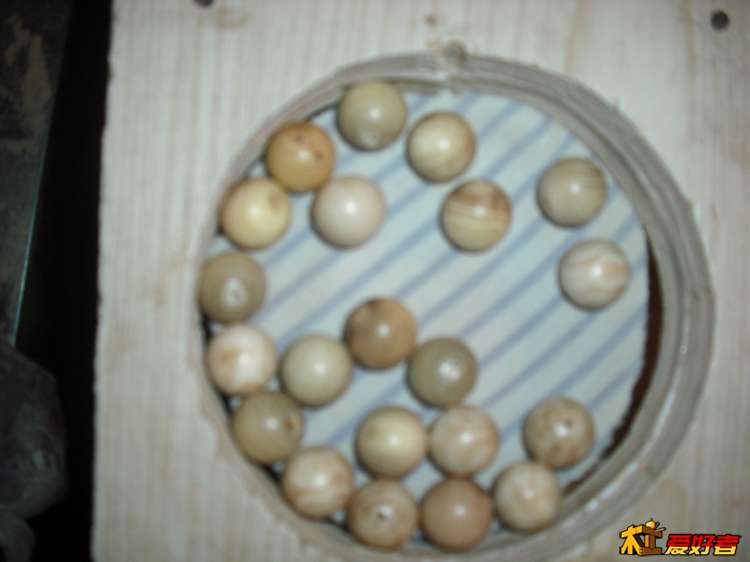

砂纸打磨完,换了张布片抛光,上下两张布最后的图片是抛光后的效果.

haomai11 · 发表于 2014-10-17 18:48:35

翅sss 发表于 2014-10-17 09:56 * b% h5 F3 Y7 S- X; i- P& }
就是把轴用砂轮磨一磨直接把钻夹头安在上面

对中应该没那么好吧，锥度不好磨的，你这个磨盘应该转起来不用那么平是吧
