我做木工台

木友瓜瓜 · 发表于 2014-10-24 12:30:19

本帖最后由木友瓜瓜于 2014-10-24 12:39 编辑

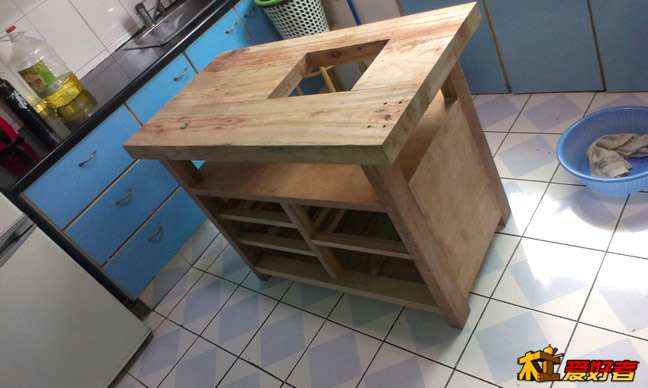

我考虑台面的需安装两个水平夹具，即在长和宽面上，上网查了查夹具的信息，于是定购两个水平夹具，其规格为：长280 mm×宽20mm×高50mm的，已邮购到家。但安装两个水平夹具前，对夹具的有关尺寸及式样一定要事先了解详細，做好前期准备工作，否则在制作时划线无法下叉。
如下图片中，对侧面方向的水平夹具，台面镙栓打孔尽量用台钻进行，台板较厚，手动电钻难以把握镙栓打孔垂直精度！

木友瓜瓜 · 发表于 2014-10-24 12:56:35

本帖最后由木友瓜瓜于 2014-10-24 13:00 编辑

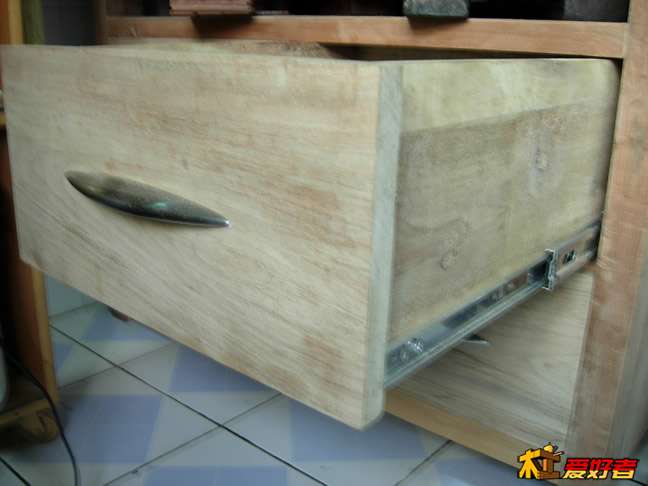

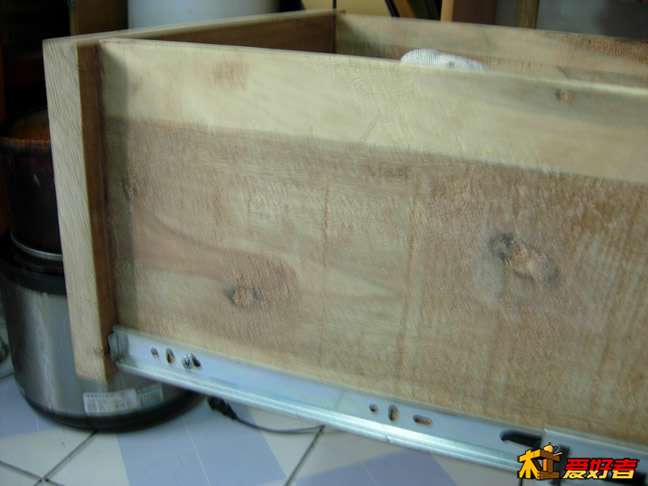

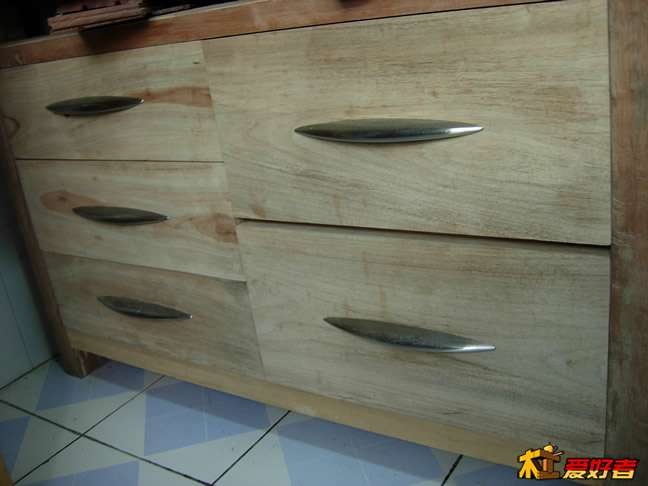

对于抽屉的制作，即抽屉的面板与侧板的结构，采用的暗双榫卯法，省去钉子与抽屉面板后小贴板，节省不少板料，对于侧板与尾板的结构，采用燕尾榫卯法，抽屉底夹板采用起槽安装，但把传统与现代滑式拖法相结合，效果尚可。

木友瓜瓜 · 发表于 2014-10-24 13:24:17

本帖最后由木友瓜瓜于 2014-10-24 13:33 编辑

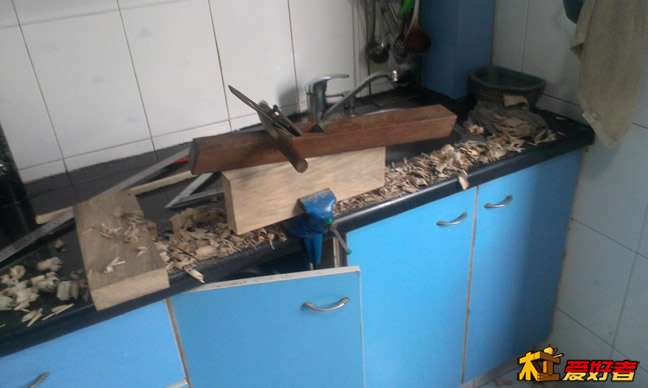

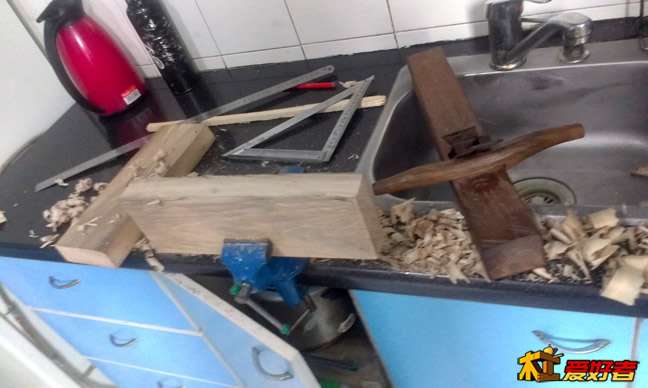

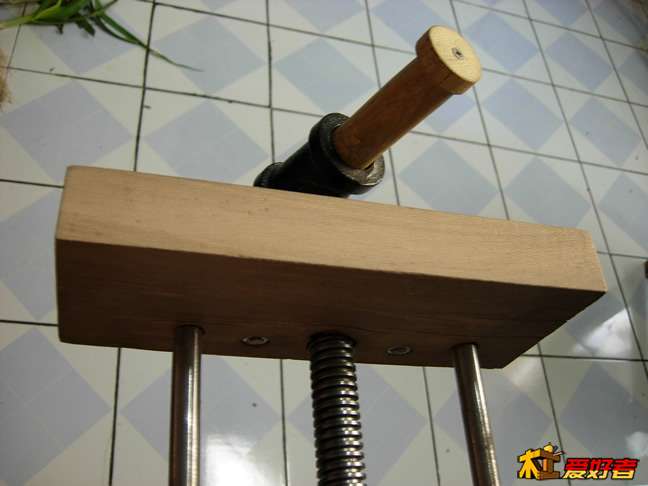

近期开始制作安装台面的水平夹具了，先加工出夹具间所要的木板料，但夹具之间使用的木板料，最好用尚好的杂树，有强度更好的木料那就更佳，我采用尺寸为长250 mm×高110 mm×厚35 mm的杂树材。

木友瓜瓜 · 发表于 2014-10-27 10:13:04

本帖最后由木友瓜瓜于 2014-10-27 10:31 编辑

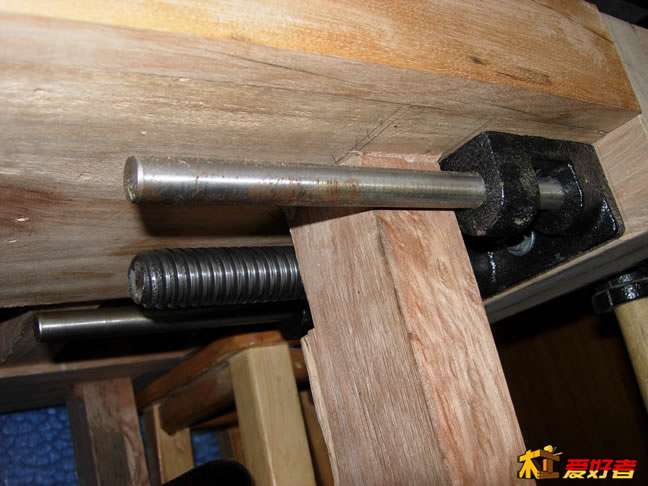

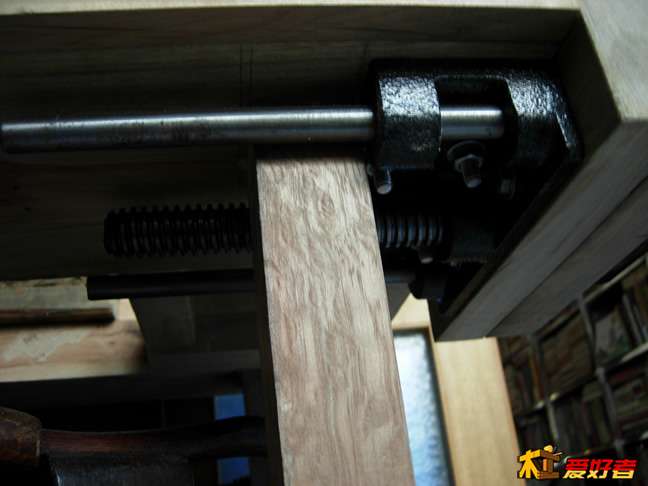

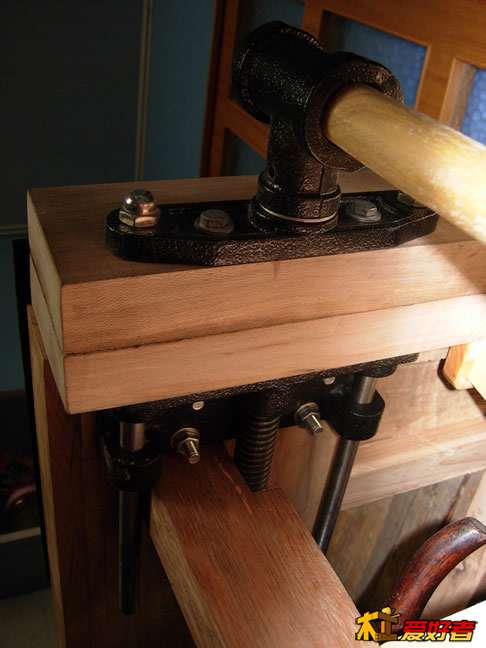

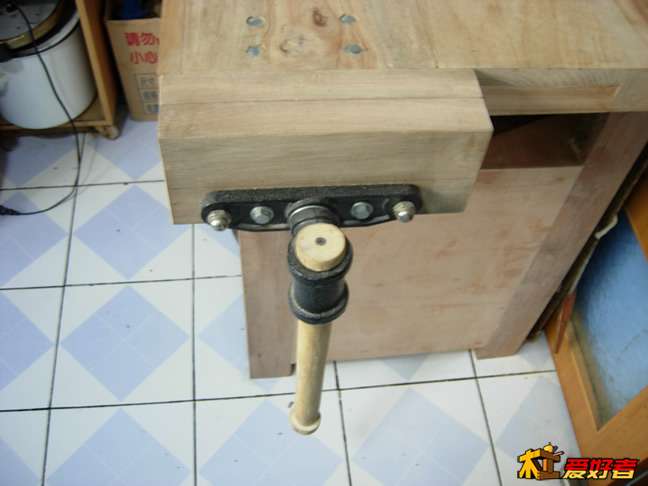

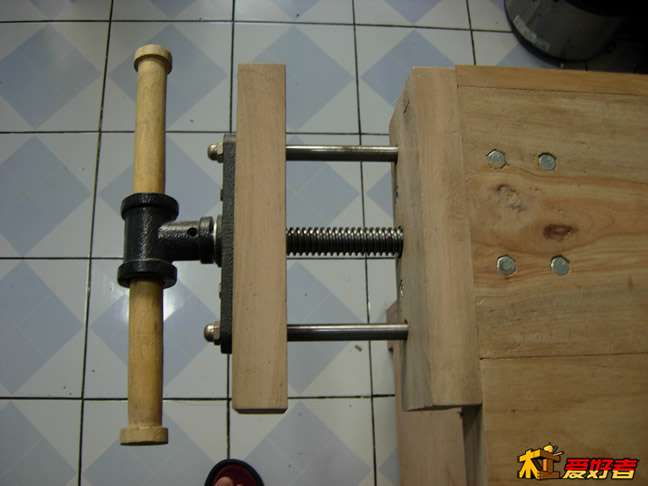

台面的水平夹具间所要的4块木板料全部准备好，再上两个固定夹具的下底座，每个有4个螺栓孔，直径仅8 mm，钻孔一点也不能偏斜，其次安装水平夹具间木板料，最后装钳台的木把，两个木把的材料选用的黄檀料，最后安装完成。

木友瓜瓜 · 发表于 2014-10-27 10:15:32

木友瓜瓜发表于 2014-10-24 12:56
' X: i* m6 T4 W+ `: O5 j对于抽屉的制作，即抽屉的面板与侧板的结构，采用的暗双榫卯法，省去钉子与抽屉面板后小贴 ...

这样做节约了不少板料？

木友瓜瓜 · 发表于 2014-10-27 10:17:04

叽里咕噜发表于 2014-10-14 17:46 1 O, n: v9 K0 t- q1 L% i
继续关注，不要停啊

谢谢鼓励！！！

木友瓜瓜 · 发表于 2014-10-27 10:29:11

本帖最后由木友瓜瓜于 2014-10-27 10:49 编辑

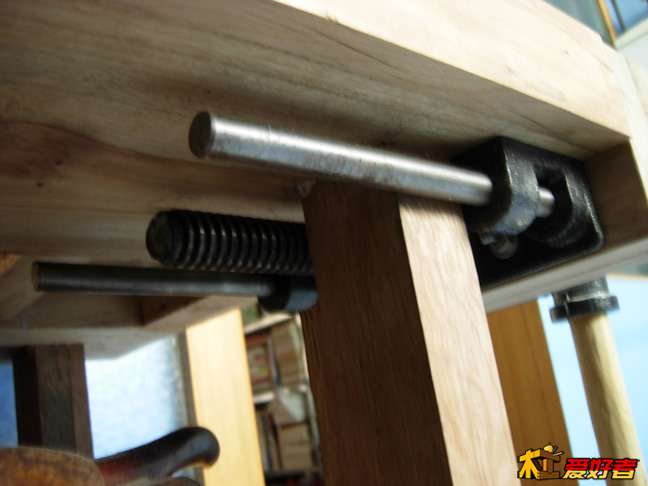

这里说一下，上两个固定夹具的下底座，每个有4个螺栓孔，直径仅8 mm，钻孔一点也不能偏斜，偏斜了1至2mm，安装那就太费时了！

东倒西歪 · 发表于 2014-10-27 12:35:21

路过学习了，您这个台子太精致了，可以当橱柜啦！

木友瓜瓜 · 发表于 2014-10-28 07:30:07

东倒西歪发表于 2014-10-27 12:35 ( f/ Z/ ]) k3 y I
路过学习了，您这个台子太精致了，可以当橱柜啦！

谢谢！！

木友瓜瓜 · 发表于 2014-10-29 07:32:18

加油，加油，

木友瓜瓜 · 发表于 2014-10-29 08:36:54

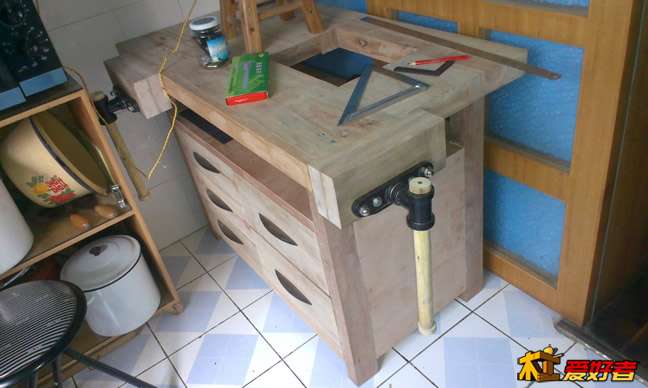

木工台面的两个水平夹具安装完后，小设备进入了实用阶段，并实现有一个自己的设计而喜欢的木工台了，此后的干木工活更方便顺手！

木友瓜瓜 · 发表于 2014-10-29 08:44:53

本帖最后由木友瓜瓜于 2014-10-29 20:54 编辑

本人制作的木工台的用料，除主框架及水平夹具用的松、杂木材外，抽屉及台面全部使用的红心樟木料，每次拉开抽屉，有一股隆隆的樟木香，扑鼻而来！

雕刻机迷 · 发表于 2014-10-29 09:55:46

结实耐用的桌子

木友瓜瓜 · 发表于 2014-10-29 20:02:18

雕刻机迷发表于 2014-10-29 09:55
5 z2 w1 S! a+ i( N2 H8 t @. R, G结实耐用的桌子

谢谢！！！

木友瓜瓜 · 发表于 2014-10-29 20:03:53

gztv008 发表于 2014-10-14 19:29 8 R) Z: ?, t' e
8平方米敢上木工台，，都是用手动工具的吧，否者上个台锯就满了，跟别说斜切锯，压刨、台钻------。还有木料 ...

的确面积太小了？
