谢谢老木子老师，图纸收到了。我等了一段时间没见回复，就在网上购买了激光切割的板材，现在正准备粘接骨架。正好有个问题请教一下，1：20的轴套外径是10mm的还是8mm的？我在假组的时候感觉安装船轴的地方稍稍动一点都可以，确定不了是多大直径的。

waltz328

waltz328 发表于 2016-12-2 21:20
谢谢老木子老师，图纸收到了。我等了一段时间没见回复，就在网上购买了激光切割的板材，现在正准备粘接骨 ...

& J! H# U/ P2 I$ o% s% G

6 X% V- }1 f" Q. N
+ {( x; N. o' Z- Z! B4 N

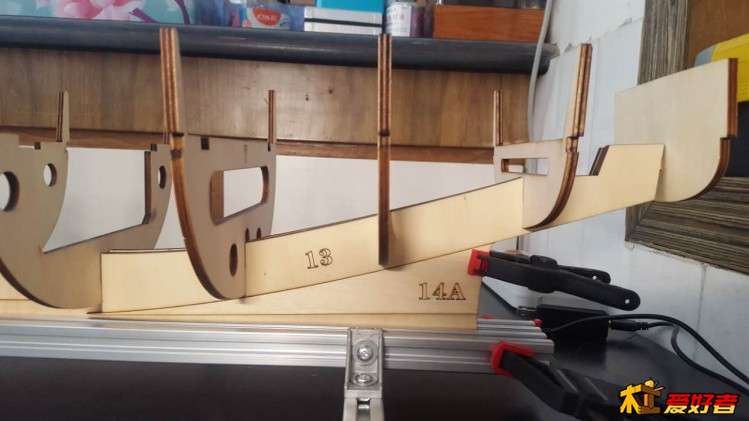

请教老师，这是我买的切割板材，我假组时发现尾部13号、14号切割的不对呀，还是我没放对？请指教。
( V: t) f5 e' \3 D

老木子

waltz328 发表于 2016-12-3 19:39
2 G( r! \- z7 m3 b' H4 ]请教老师，这是我买的切割板材，我假组时发现尾部13号、14号切割的不对呀，还是我没放对？请指教 ...

请发几张全图看一下，局部的图看不清楚

waltz328

老木子 发表于 2016-12-3 20:17
  Q( ]: w& w' a/ _! \8 w9 e* i  }4 W请发几张全图看一下，局部的图看不清楚

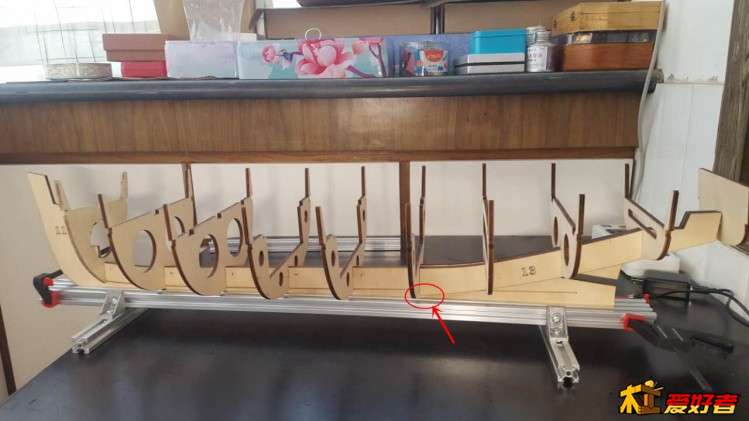

2 Q+ O- c9 e' l. x. k6 q( _* ?' B这是我假组的龙骨肋骨，13号、14号都是左右各一条，贴在龙骨二边，固定船轴用的。
. t2 m( T2 n. g* q% F8 _3 B

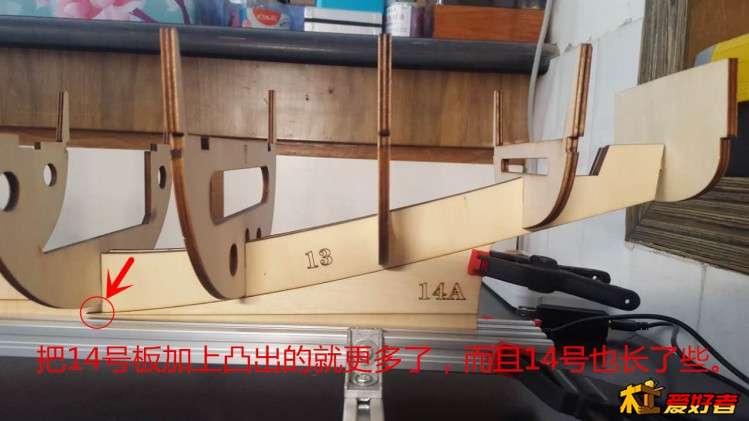

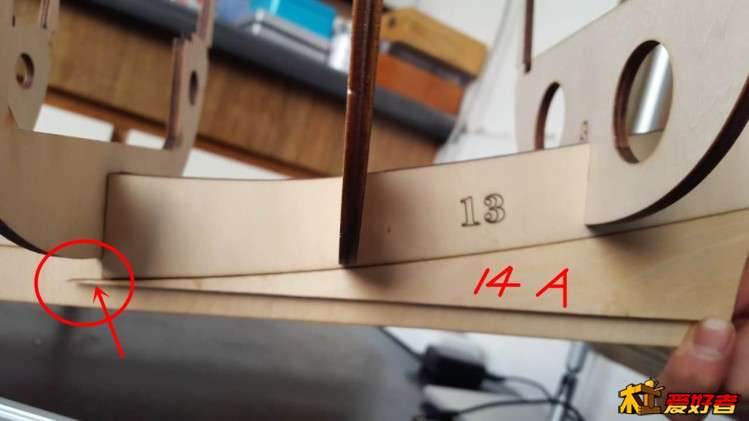

! T! i$ O: o; P; D0 t. h, ^% c我贴近红色圈住的位置再拍一张您看一下，13号木条的宽度比6号肋骨的底部还宽出了约5mm，
% n' y+ W, z4 O这样的话贴船壳的时候，底部就会有一块凸出了吧。琢磨了好久觉得是板材尺寸没切割对。

- F4 i7 |$ m0 G" s8 Z+ t
如果把14号板再加上，那宽出的就更多了。
$ D. w* K, D  N& l
3 {1 ~" |# J* y
3 E0 a5 M- B" [
我想按下图所示，延兰色虚线的弧度，把13号板底边打磨成跟各肋骨平齐，不知这样行不行？
请老师指点一下。
+ r4 W6 g6 @) u# E) A$ Z

spookkiller

干净利落，手艺真赞！

39278939@qq.com 我也想要这船图纸做入门，可以吗？

老木子

waltz328 发表于 2016-12-4 09:28
( F8 b8 _- L3 k2 U$ F# W7 m* _这是我假组的龙骨肋骨，13号、14号都是左右各一条，贴在龙骨二边，固定船轴用的。
" z" `# S/ a( q( L% d# B
我贴近红色圈住的位 ...

要注意的是13号件修好后先假装，14号件的下面要和龙骨平行。
  e5 w9 S/ Z  t0 D( ^

waltz328

老木子 发表于 2016-12-10 11:58
) z0 ]' C# \, p1 G, A. v. s要注意的是13号件修好后先假装，14号件的下面要和龙骨平行。

经过和图纸仔细比对、测量，我最后是把龙骨和肋骨的开槽都加深了两三毫米，现在可以了，谢谢老师帮助。
