sam8111 发表于 2015-9-21 00:17
, {4 a! c. G0 r/ e' Y' m打扰啦！请问甲板那层，好像图纸上没有写明大小，是按照图纸俯视图自己测量吗？还是用木片条一个一个交错拼 ...

+ l/ J, z( E8 r! z6 p; k2 }7 l船甲板既不是根据图纸俯视图测量（根据图纸俯视图测量可以得到一个大概的尺寸),也不是用木片交错粘接，而是要根据你制作好的船体实际测量数据然后制作。

jxscn

jxscn@sohu.com 谢谢您，麻烦给份图纸。

sam8111

老木子 发表于 2015-9-21 13:02
6 j# ]" r( F4 B4 y船甲板既不是根据图纸俯视图测量（根据图纸俯视图测量可以得到一个大概的尺寸),也不是用木片交错粘接，而 ...

# ^8 K3 ~) N4 L3 G* o8 @  Z. B明白了！原来是先等船体做好了再去做甲板和上层，我刚陆续买完材料，龙骨前段做完了，用的4mm的板子，4层叠加，接下来做尾段和肋骨~~
2 K9 h6 v* Z4 B0 K1 U4 l' X8 V

& p" H! d# S* O. r) u- }+ {

sam8111

对了，想请教您一下，请问船体做好后，打原子灰并打磨光滑后，环氧树脂和玻璃纤维布应该怎么处理，这一步我看了很久也没看明白

老木子

sam8111 发表于 2015-9-22 23:31
对了，想请教您一下，请问船体做好后，打原子灰并打磨光滑后，环氧树脂和玻璃纤维布应该怎么处理，这一步我 ...

% e& ~' ~, @' p" y9 }' w5 l环氧树脂、固化剂、玻璃丝布的型号、规格见第一页。先将玻璃丝布铺在船体上，然后刷环氧树脂，注意一下几点：A.环氧树脂不要刷的太厚；B.注意不要产生气泡。干后再铺玻璃丝布，刷第二层。两层即可、
# s9 K% G6 y% \* e( M' m
  g+ v8 c# |# A

老木子

sam8111 发表于 2015-9-22 23:28
明白了！原来是先等船体做好了再去做甲板和上层，我刚陆续买完材料，龙骨前段做完了，用的4mm的板子，4层 ...

4 z$ S: u' w8 S0 S- f你的船体多长？

老木子

jxscn 发表于 2015-9-21 23:31
8 F5 p! w4 P9 l9 [4 o) rjxscn@sohu.com 谢谢您，麻烦给份图纸。

6 F& V. d3 q' J! b; n" ]jxscn兄：图纸已发，请查收

jxscn

老木子 发表于 2015-9-23 18:50
; T# O. r+ }* V$ k, f0 R% w2 q" z' ]jxscn兄：图纸已发，请查收

( _7 f2 G8 a5 a' H2 w/ H图纸收到，谢了。试试做一下，本人手艺有限，不知能不能做成呢
5 w% F  ~0 w, q+ T) y* O' Y
' b& A* `4 v. G9 F* R

sam8111

老木子 发表于 2015-9-23 18:46
你的船体多长？

3 V# b  e6 [9 ^: x$ n; v       船体总长 1.35米，比例1：11.9左右，所以龙骨做成了16mm的厚度，肋骨三片是12mm的厚度，后期等骨架铺设好，我再切几根木条加固一下骨架部分。另外我把图纸修复了下，现在格外清晰了，开工后锯的效果很好，尤其肋骨部分，图纸有轻微不是很整齐的现象，现在左右非常对称，太开心了！
       步骤我记下了，感谢前辈指点！近期先拿个废料练练手，等大概掌握了以后再在大船上动手。今晚把1号肋骨三层切完了，2号肋骨切了一片，还差两片；另外从图纸里截取了几个零件，在PS里处理了下，明天好打印直接用。下面发几个今晚的进展图吧
1 ~" R- a6 Q0 X

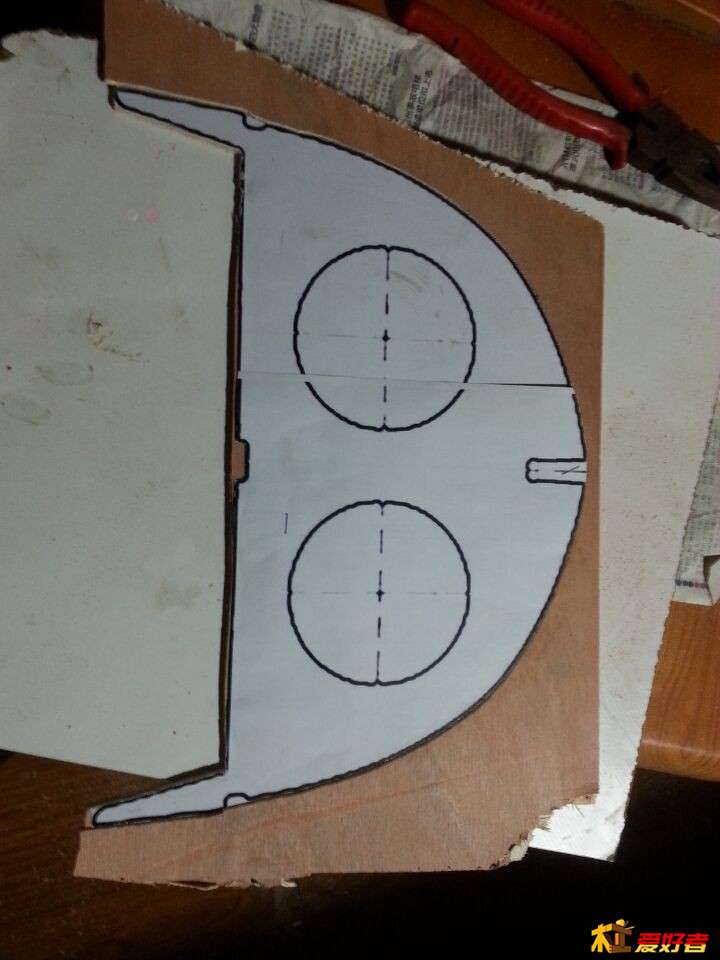

↓↓↓这是在PS里处理过后的零件，宽度大约是32厘米，比原图直接放大要清晰很多，很适合做大船
, k& }5 S. u% {: e

2 O4 N2 ?$ r+ C  j; Q1 Q

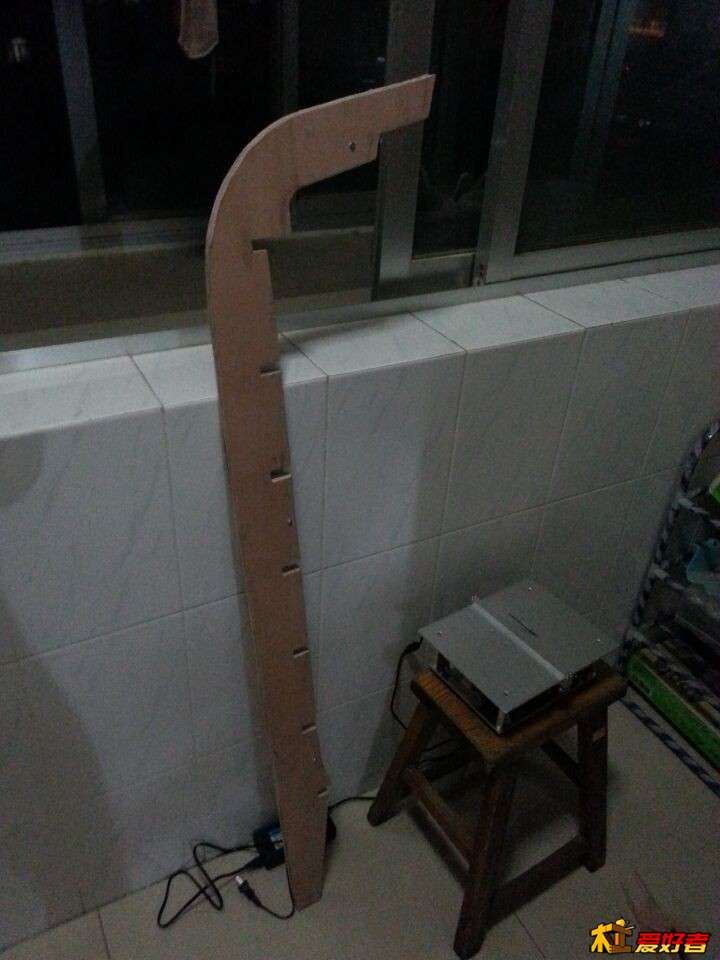

↓↓↓学习前辈自己动手的风格，一点点锯，刚开始切的时候，切完就直接废掉了，效果不好，锯齿很大，歪歪扭扭，后来越切越顺手，虽然还是有轻微锯齿，不过已经比之前好多了，得后期用锉刀和砂纸打磨下了，小技巧：我在线锯旁边放了个小USB风扇，木屑会被直接吹开，线路不会被遮挡，很清晰，效果很好。

! ~  j4 x4 N  ^
7 `. y# |) r5 T7 x* o% ~9 ?) \

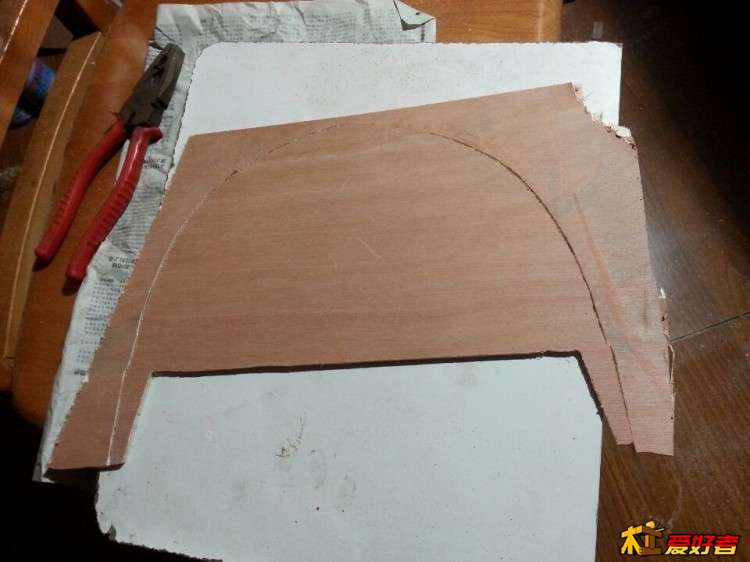

$ v( M8 E5 a; n↓↓↓锯完后，效果还是蛮不错的，打印的是A4纸打印，一张装不下，分成了两张打印，然后剪出来合并贴到了木板上

7 H; T# a" \. b9 c% n) b

- ?. a" j: j+ _+ Z7 W0 q( u↓↓↓边角料不动，只把肋骨取出来，翻个个儿，再扣下去，严丝合缝！因为之前看帖了解过图纸肋骨有轻微不对称现象，所以打印前处理过，两边长度弧度完全都是完全对称的，估计能解决不少人有强迫症的问题

2 b3 P4 R) _7 o- N8 O
% a1 ^5 y+ H5 Z3 U/ l% u2 Z6 r+ W新的高清图纸随着进程，每天都会新扣几个零件出来放大做细化处理，都保存有备份，以后如果有人需要，我就向老木子前辈学习，奉献给需要的人
7 C! w: `! Z  K% P" w

老木子

sam8111 发表于 2015-9-23 23:24
船体总长 1.35米，比例1：11.9左右，所以龙骨做成了16mm的厚度，肋骨三片是12mm的厚度，后期等骨 ...

1 T" f0 D+ |; u/ ^! m$ j! zsam8111兄：看得出你是一个有心人，干的很好，祝早日出精品。

sam8111

老木子 发表于 2015-9-24 18:59
" ]5 A! l/ U$ Fsam8111兄：看得出你是一个有心人，干的很好，祝早日出精品。

多谢老木子，你的图纸，我和一个好友都在同时做，我俩都是初次接触这个，做的肯定不好，所以也 格外小心翼翼，对了，还需要向您请教一件技术活：那个油漆是喷的还是刷的？玻璃纤维布铺完，刷环氧后，还要打磨不？有的小零件颜色和主体不一样，是提前刷好再放上去的吗？还请前辈指点一二，感激不尽！！
5 l  b+ f& _  z$ }; ~$ o1 v/ z$ n

老木子

sam8111 发表于 2015-9-25 14:17
多谢老木子，你的图纸，我和一个好友都在同时做，我俩都是初次接触这个，做的肯定不好，所以也 格外小心 ...

1 T6 Z, x, l. G: i9 d回复sam8111兄：
* x6 ?) _5 |6 t7 @& h$ v     1.油漆喷涂刷涂均可，刷涂操作简单，一把刷子即可，但容易出现刷痕，漆面不平整。喷涂设备复杂，需要压缩空气，但漆面平整光滑。还有，可以使用自喷漆，但成本较高。各种办法均有利弊，可以根据自己的条件决定如何涂漆。
     2.玻璃丝布、环氧树脂刷涂干后，需要打磨、刮原子灰。这是一项枯燥的劳动，刮灰、打磨、刮灰、打磨。直止平整。
     3.不同颜色的部件装配在一起，其涂漆的方法有两种，一是分别涂漆，然后组合胶粘; 二是先组合胶粘，涂一种颜色后，贴胶带遮盖，然后涂另一种颜色。
. P* V$ B- O2 T! Z) R  U

kfinfo888

太牛了！高人。不由得不顶，开个造船厂吧！这小模型船肯定有市场。

sam8111

老木子 发表于 2015-10-2 17:12
回复sam8111兄：
. E3 L. b; r: K& G5 c9 W8 C     1.油漆喷涂刷涂均可，刷涂操作简单，一把刷子即可，但容易出现刷痕，漆面不平整。 ...

太好了，方法详细！十分清晰明了！
7 z- r% `* e3 Q7 T0 C: k9 D

royxiang

我想我需要一份图纸 royxiang@qq.com
