倒装“台锯”，好用易做的另类“T靠”！

gmlj2002

自力更生

tobywang

dongzhixie9 发表于 2014-10-9 11:01
' ^6 P, T7 P  @- a1 A  P0 s1 _* h靠山与桌面的垂直为自适应，

! M/ z, f/ F' D" H3 D" h) G: Q6 n个人并不确定的愚见，敬请专家解惑：
4 T6 u$ t6 \) O! A' ~8 t3 r% ]   本人理解：最好的设计绝不只把宝压在工具制作过程的精确上。而是确保最终使用工具设备的时候有精确调节的余地。以靠山为例:四个角可能变形、台锯桌面变、靠尺与固定部分的连接不能始终保持直角等。
   当然如果能接受这种变形的话，靠山与桌面垂直的调节也不是必需的。
0 B3 c! N: h0 S1 K; `- T9 c& X 看个人需要。

jakei

收藏了，值得学习

青山_常在

dongzhixie9 发表于 2014-10-9 11:16
8 o5 O5 M& t* T上图上图上图上图

这种推台横割较大的硬木的精度好像不太让人放心！还是做一个利用双轨道的滑动活动靠山才好。

abman

软盘盒子？暴露年龄了吧。

妖刀记

tobywang 发表于 2014-10-13 08:58
( `4 c3 c- q& `9 ?) P! o9 j( x& y2 _个人并不确定的愚见，敬请专家解惑：
   本人理解：最好的设计绝不只把宝压在工具制作过程的精确上。而是 ...

我今天也在做靠山，和楼主这同类，我是用测量长度的方法确定了T的90度角，用了一段铝合金测量两条弦，然后点上502，再钻孔攻丝，攻丝贯穿木板和铁方管（我没楼主有钱，用不起铝合金），我相信很多人和我一样是无法检测这个90度角的，调整也就没有意义
2 d: m! r9 o- q* j* A; @- Q3 C

青山_常在

这是我的双滑道横锯靠山，锯割2米长的大截面尺寸木料也可以运作自如，安全和精度都不错。只是样子做的不太美观。

dongzhixie9

dongzhixie9 发表于 2014-10-9 11:00
我的“T靠”，主要想到经典“T靠”要方管啥的，不想再去买，也相对不好加工，思来想去，采取了铝型材加木料 ...

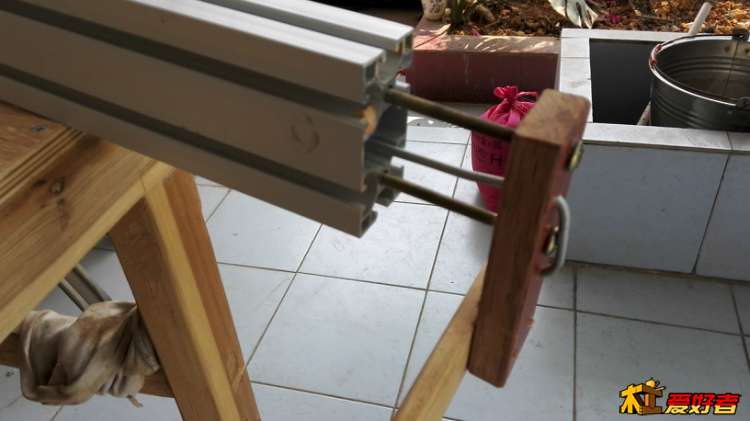

* _3 l5 P: v! F5 h% g) _/ ]增加了几个细节图
1 y* G6 W+ a+ n( q" I2 l! ~; v

dongzhixie9

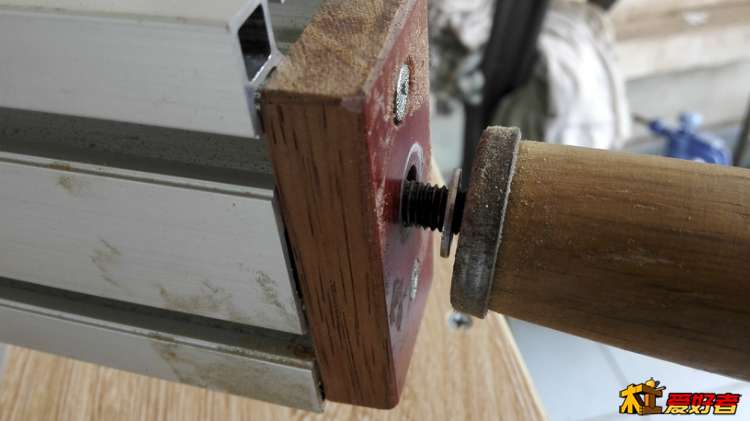

拧紧手柄的结构

青山_常在

青山_常在 发表于 2014-10-13 15:35
这是我的双滑道横锯靠山，锯割2米长的大截面尺寸木料也可以运作自如，安全和精度都不错。只是样子做的不太美 ...

这是个自制的大规格木质榫卯的倒装工作台，长120宽60的台面，面板用的是柴火市淘来的旧实木地板，厚18毫米。左边圆锯倒装，右边修边机倒装，还要放置虎钳，桌边安装夹具。台面要进行锯刨等作业。如果不做木工，稍微整治一下就是电脑桌了。横截滑动靠山是木质的，上面的白色是木头刷的漆。我昨天下了一套大规格木质的贵妃实木沙发料，板材是长200宽17厚5公分的红榉木，还有水曲柳和香樟木，都是大板材。采用的是在桌子前面加放凳子铺上板子同桌面等高，另放置不锈钢管做滚轴。先解板，后按沙发长短截的料。使用感觉很爽。

流年洗盡鉛華

这个靠山是参考  木工快速靠尺做的吧  不知精度如何

门头草

楼主，你用的轨道是玻璃柜门滑槽吗?什么尺寸？滑块用的是那种？

halu_maybe

请教下分料刀怎么安装 学习下 准备倒一个

jieshiwode

实用又省钱

lkfeng

谢谢楼主分享.
