储物柜制作过程一楼更新图

jinstone · 发表于 2009-3-31 10:51:16

仔细看贴，期待自己也做一个

徒弟 · 发表于 2009-3-31 11:43:58

很详细的制作过程，很好的学习材料，继续学习中

厨师 · 发表于 2009-3-31 16:36:44

感谢LZ分享

龙天 · 发表于 2009-3-31 20:25:12

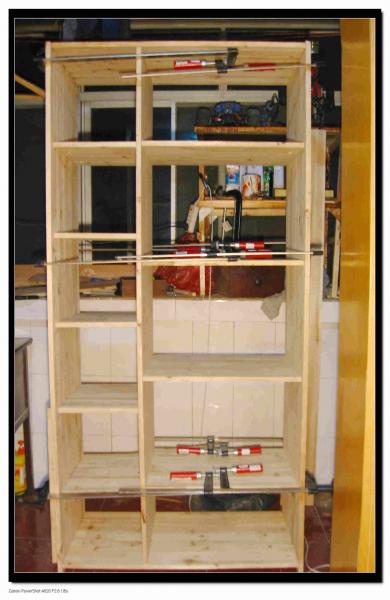

柜体立起来的效果

龙天 · 发表于 2009-3-31 20:30:16

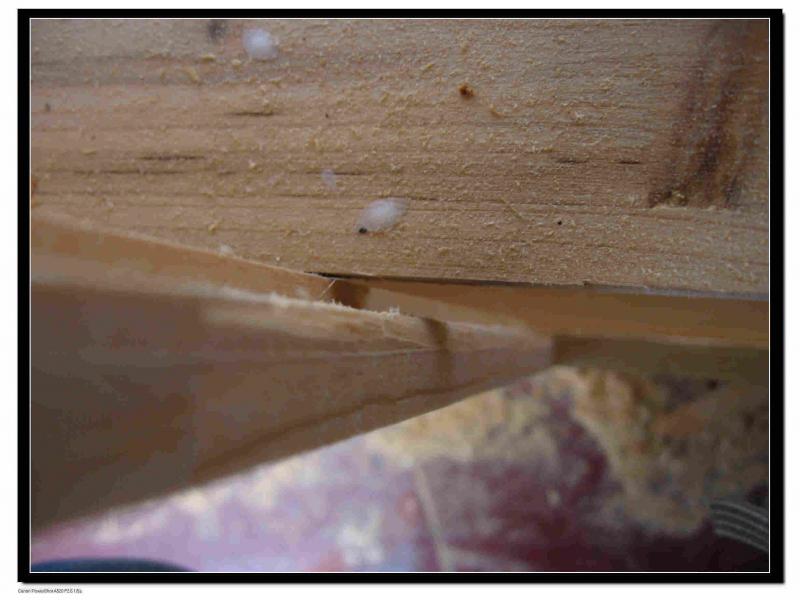

上下宽度误差在2MM 手持圆锯开料尺寸把握的不准以后打算圆锯倒装再买云石机开料

龙天 · 发表于 2009-3-31 20:34:53

整个柜体制作用三合一的话需要打140多个孔对打孔位置精度要求较高否则的话柜体无法装配

龙天 · 发表于 2009-3-31 21:10:27

由于一时疏忽打孔划线的时候量错尺寸没有完全按照设计图做只好将错就错了最上层的一个竖搁板也没有装
只能以后补装三合一连接对我来说只是尝试打孔顺序是先打15MM孔再打7MM孔最后定位打10MM孔 10MM孔的位置精度很重要决定装配的位置精度

alonemars · 发表于 2009-3-31 22:35:10

本帖最后由 alonemars 于 2009-3-31 22:36 编辑

87# 龙天兄，小弟最近也想打个你这样的储物柜请问你的储物柜有没有详细的尺寸啊？你那图看不清楚尺寸呀。

龙天 · 发表于 2009-3-31 22:44:19

详细尺寸有的需要的话发你的邮箱里面不过设计和制作的尺寸是有误差的我都是边干边测量的我不是把所有料下好再组装因为无法做到下料尺寸的精确性上下板子是柜体内部组装好后测量实际尺寸再下料门板也是要等柜体立起再下料制作这样尺寸才能准确

alonemars · 发表于 2009-3-31 22:59:59

89# 龙天
麻烦把设计尺寸与实际误差尺寸告诉我一下，我是第一次弄以前没弄过什么玩艺。
alonemars@21cn.com

龙天 · 发表于 2009-3-31 23:09:14

本帖最后由龙天于 2009-3-31 23:21 编辑

横隔板的长度决定最终柜体的宽度两侧板的高度决定最终柜体的高度搁板需要几层看自己喜好需要很好设计我在制作过程就不看图纸了柜体形状已经烂熟于心了
设计图我发你邮箱

lengfeng007 · 发表于 2009-3-31 23:18:20

太厉害了

龙天 · 发表于 2009-3-31 23:32:52

后面的工序就是装背板和门了背板用下的长料开槽固定在柜体后面起到固定柜体作用 3MM奥松板插入槽中即可门的设计简单的方案就是两块平板复杂点就做造型已经有了设计方案就是我的闲暇时间不多看情况而定

龙天 · 发表于 2009-4-4 20:54:15

本帖最后由龙天于 2009-4-4 21:02 编辑

今天背板已经做好明天买些波音纸贴在奥松板上插入槽中即可

龙天 · 发表于 2009-4-4 20:54:57

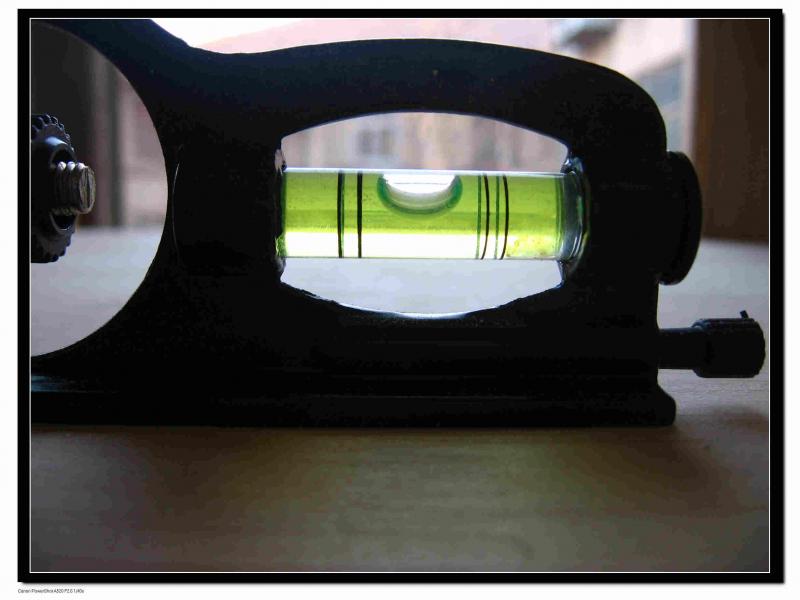

柜体安装后的水平检测还可以
