一对没有完成的圈椅

两点一线 · 发表于 2014-10-11 18:31:54

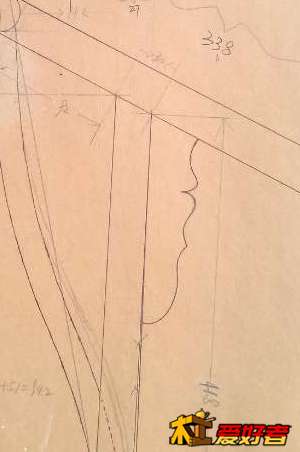

继续上图。。。

两点一线 · 发表于 2014-10-11 18:33:17

继续上图。

两点一线 · 发表于 2014-10-11 18:39:23

下一次讲俯视图

怪怪爱玩 · 发表于 2014-10-11 21:05:34

好漂亮呀！！！

zdsg118 · 发表于 2014-10-12 21:10:57

两点一线师傅辛苦了,感谢耐心的讲解与指导.
1:腿与脚杖都是9分的,从照片上看脚杖好象比腿细一点.
2:您的圈子做法象是B图的.不是王老的A款吧.
3:请赐教下后腿榫头是随圈子弧形来的,榫头角度是如何画线地?(平面的线与立面的线)
4:S形靠背距座面是多少CM?
5:期待您回复.

zdsg118 · 发表于 2014-10-12 21:30:16

6:S型靠背上下的榫头是往里,还是往外,还是居中的?靠背是多少厚?

两点一线 · 发表于 2014-10-12 21:41:03

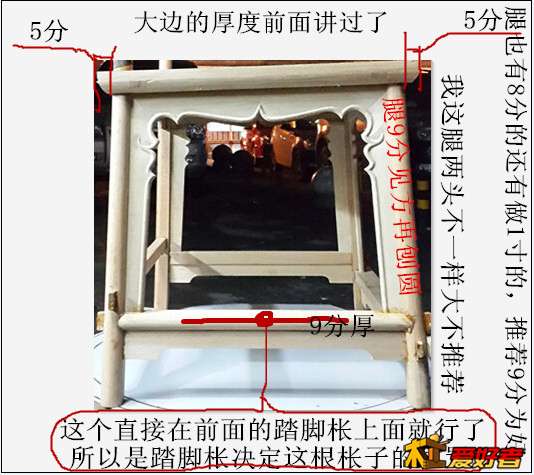

回答1：看清楚我说的话，一个是推荐的尺寸一个事我做的尺寸。9分是推荐的两头一样大的尺寸，我的大头是1寸小头与后腿相同高度处一样大，而后腿顶端是8分大，所以后腿就是一端1寸一端8分一直斜下来的，前腿小头就这样量后腿相同高度位置，就得出大小了，所以我这种方法很麻烦不推荐这样做。

两点一线 · 发表于 2014-10-12 22:10:35

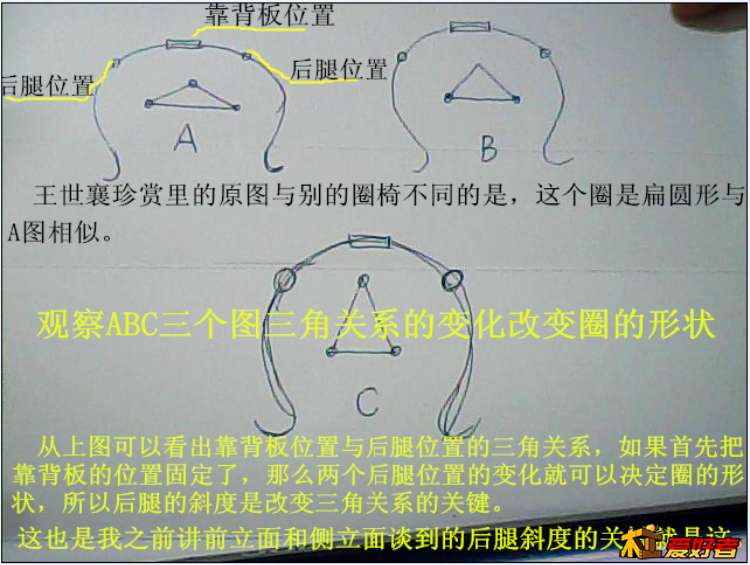

回答2：由于我设计这款样式时我发现原图从座面以下，不管是前立面图形还是侧立面图形都有点，梯形的八字张开的很少，所以我改动过了比原图张的大些，所以我就在前面详细的说到过这里，就是这样的改动就会改变前面说到的三角关系，就会相应的改变圈的形状，这是设计圈椅的重点，是活的掌握了这就掌握了设计圈椅样式的美与丑。当然还有一点值得注意，就是我这样改动后座面下面看着舒服了，必定会影响上面的样式，起码圈没有原图那么扁了（因为我不想改变靠背的斜度，这里动了就是把外形尺寸都改了），所以要想和原图一样就不能改变座面下面的腿的斜度。

两点一线 · 发表于 2014-10-13 00:31:35

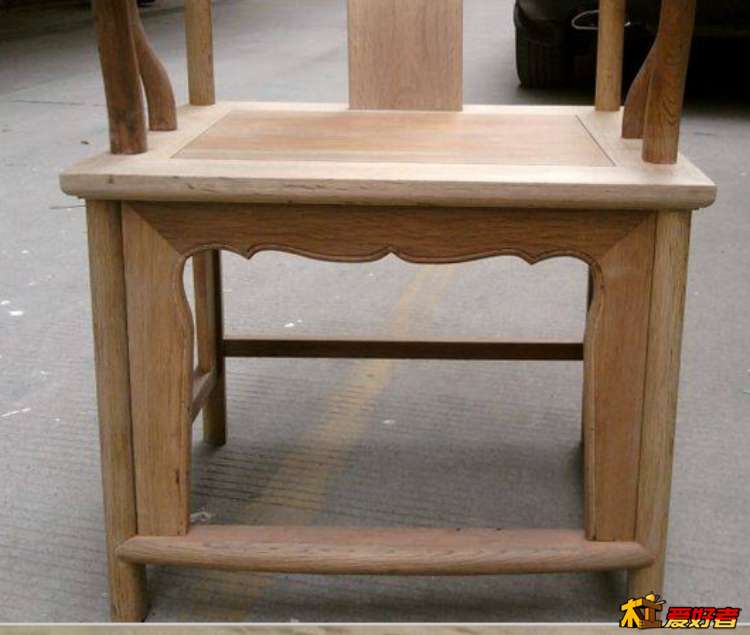

下面上图来证明座面下截腿的斜度，与不斜或者说斜少了是怎么样的效果。

两点一线 · 发表于 2014-10-13 00:34:23

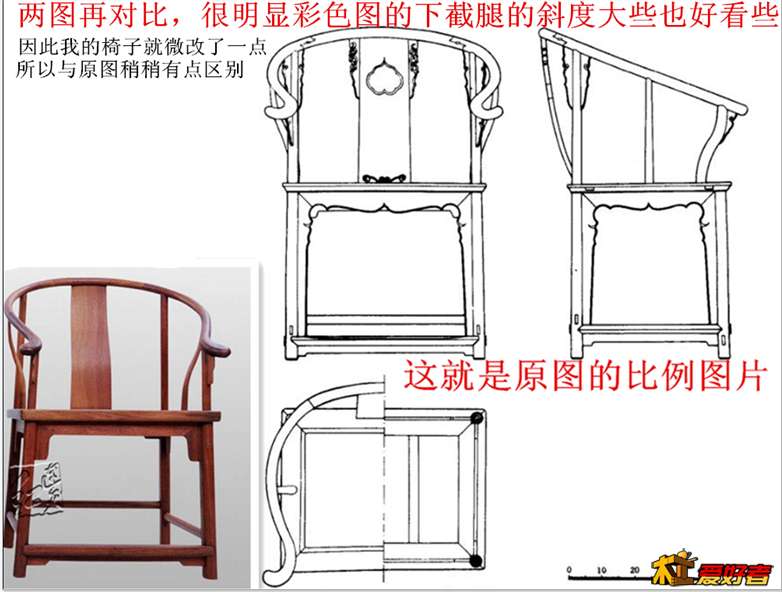

再来两图证明看看视觉效果。

两点一线 · 发表于 2014-10-13 00:37:35

再来一张，看图说话吧。

两点一线 · 发表于 2014-10-13 15:53:53

zdsg118 发表于 2014-10-12 21:10 & `! l( q$ s1 c+ ^/ z) ^
两点一线师傅辛苦了,感谢耐心的讲解与指导.) X* l+ i- I5 c# U: \% E7 z
1:腿与脚杖都是9分的,从照片上看脚杖好象比腿细一点.
: a' f- V6 D# E. g5 x2:您的圈 ...

现在有点时间回答3：后腿立面横（肩）线用活角尺在下图中合着角度来的。后腿3分厚榫的两条线以什么标准来的又要在俯视图中才能讲到，你又“超车”了:lol

两点一线 · 发表于 2014-10-14 00:16:29

两点一线发表于 2014-10-13 15:53
! S. |- N7 |+ D( f: i% ?) K) J+ b3 }. M现在有点时间回答3：后腿立面横（肩）线用活角尺在下图中合着角度来的。后腿3分厚榫的两条线以什么标准 ...

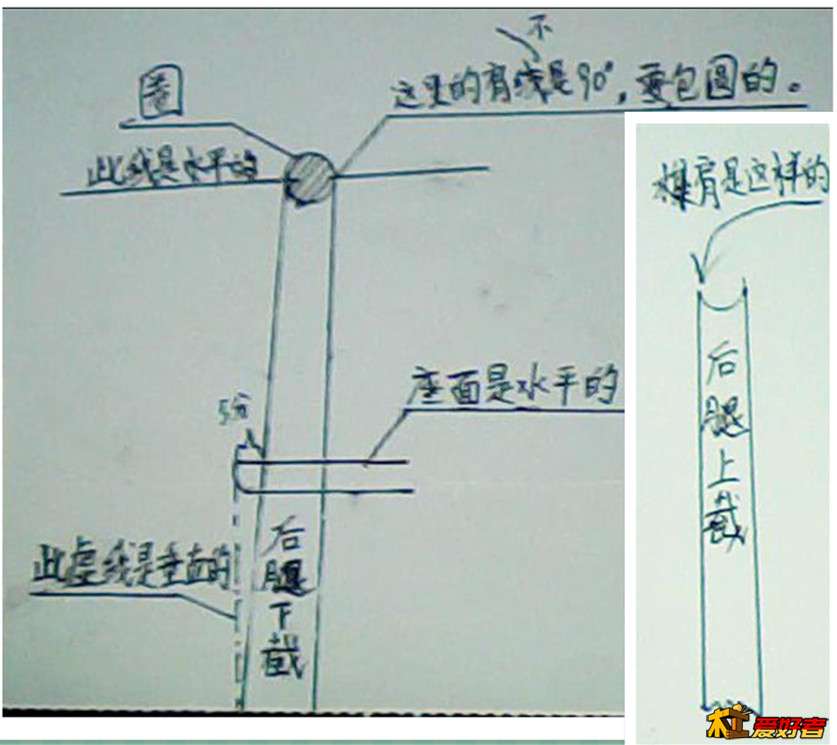

后腿顶端榫肩如下图。

两点一线 · 发表于 2014-10-14 01:31:08

zdsg118 发表于 2014-10-12 21:30 - C: a( ^5 O; C! o. A3 W. U
6:S型靠背上下的榫头是往里,还是往外,还是居中的?靠背是多少厚?

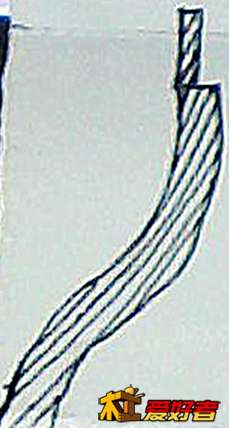

回答6：看下图具体看木材的纹路决定边榫在哪边为好，下图的边榫就搞反了，因为那样是斜纹榫更容易断裂。上面的榫肩最好是整个厚度都伸进去2—3分深，再在里面搞中榫或者边榫（说的是榫的厚度方向），为什么要整个厚度都伸进去呢？因为这里圈是弯的而靠背板的榫肩是直的榫肩包圆的确不好做，所以只有整个厚度都伸进去一部分了，因为这个地方要照顾的方面很多，所以圈的这个地方粗些前面细些，靠背板这里的厚度尽量薄一点为好推荐4.5分吧。

两点一线 · 发表于 2014-10-14 01:54:08

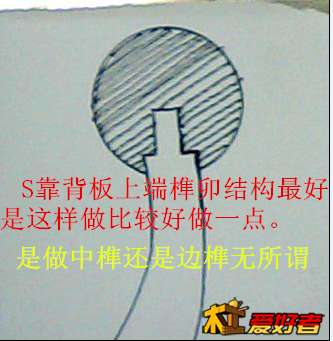

算了还是发个图上来容易懂些。
