国庆献帖--改造洗衣机电机（38楼答木友）

江南一竹 · 发表于 2014-10-2 04:45:13

   从第一张图来看，转子是典型的鼠笼转子。实践中几乎所有的家用洗衣机、甩干机都是单相电容运转的鼠笼异步电动机，是靠定子中的两组线圈产生旋转磁场，鼠笼转子切割磁场而旋转的，改成直流后，哪里来的旋转磁场？除非你外加了驱动器，但所有图中都没明示。
   “相同体积的异步电机和直流无刷电机的效率可能差10倍”，居然“谎言啊居然也是真的”，但你这个实验只证明了使用直流后“声音很小，就像德国电机”，并没有证明效率啊？
   如果只为降噪，如果用一只变压器将电压直接降到110V，甚至24或12V，是不是更简单了呢，但降压后功率还有多大呢？

树叶开心 · 发表于 2014-10-2 05:44:51

折腾啊。。。不理解怎么改直流的，没见有霍尔传感器啊。

纪海全 · 发表于 2014-10-2 07:48:55

本帖最后由纪海全于 2014-10-2 08:02 编辑

按照我对老师这个作品的理解，我还是很相信楼主的动手能力以及对电动机的原理的把握。也就是说，第32楼中，树叶老师的简短回复中，已经说明了改“直流”的关键。
大家知道即便是三相的交流电机，由于正弦交流电磁场强度的变化趋势，也会使得电动机的旋转磁场强度的变化，并不是一直使电机处于最大的扭矩的状态。改用“直流”，也不是传统意义上面的直流电池带一个电珠那种手电筒照亮的“直流”工作状态，而一定要通过控制电路，比如直流变频电路，霍尔感应电路等等复杂的电路换算，让输入定子线圈上的直流电源，能够按照需要，来应对转子在不同的角度和转子中的感应磁场的变化。
这个实验第一点能说明：直流电源在线圈中产生的磁场能量密度，一定会比交流电产生的磁场能量密度大得多，只要别饱和，不过载，电机的扭矩应该会增强。

这个实验实际上是正确的方向，错误的方法——原因在于把原来的电机修改成了24v直流供电需要改定子线圈的线径和匝数，却没想到如果用原来的线径和匝数不变，肯定能计算出适合的直流供电电压和最大供电电流——也许，原来的绕组，刚好适应60V 的变频直流供电！

另外还要注意一点，就是鼠笼式转子，与乳铁硼恒磁转子的区别是很大的。鼠笼式转子需要外来的磁场变化来产生感应电流再产生磁场，这样的结构注定了它的效率，也不会很高。

木阁楼 · 发表于 2014-10-2 10:34:28

一头雾水，不懂

haohao123 · 发表于 2014-10-2 10:40:10

请各位老师指点详细的做法

西蜀印痴 · 发表于 2014-10-2 11:03:17

纪海全发表于 2014-10-2 07:48
1 n3 x$ I% B: _. k按照我对老师这个作品的理解，我还是很相信楼主的动手能力以及对电动机的原理的把握。也就是说，第32楼中， ...

其实，我的文字表述里，已经包含了全部信息。比如直流无刷电机，那么直流无刷的基本东东都应该具有。

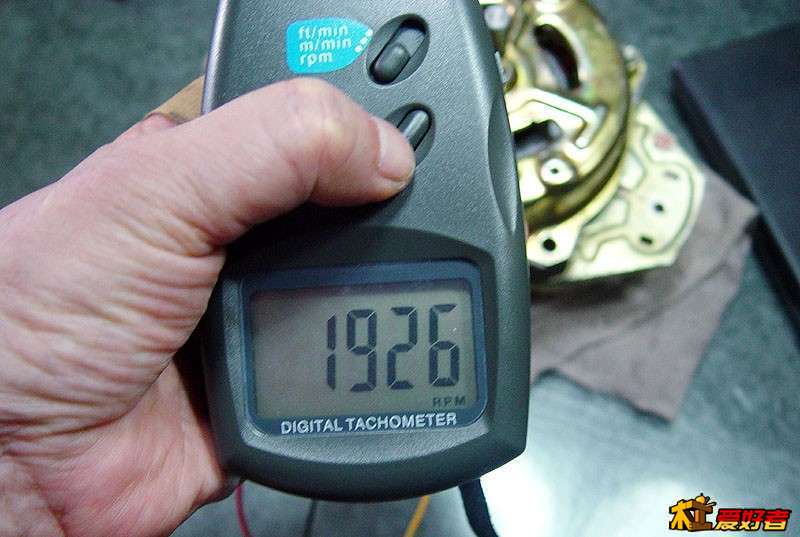

扭力的测试俺没有专有设备，不过转速还是可以测的。

西蜀印痴 · 发表于 2014-10-2 11:07:45

这个转速比改造前，将近提高了900转。目前测试状态是，直流电压12V,电流10 A。就是用的开关电源罢了。

西蜀印痴 · 发表于 2014-10-2 11:12:35

俺发这个帖的目的，是想告诉木友们一个思路。玩嘛，只有用心就可省钱。至于这方面的知识，还得靠大家有空复习一下，其实并不难。如果俺把什么都讲啦，那商家可就毛啦，老李没了客户，会封杀俺的帖的。

锡钛镀锌 · 发表于 2014-10-2 12:04:23

请西蜀老师吿知，这个电机转子原来是鼠笼式的吗？你改为永磁了吗？谢谢。

乐在其中yzx · 发表于 2014-10-2 12:13:47

坛子里高手如云啊。

妖刀记 · 发表于 2014-10-2 12:23:34

好奇楼主是谁派来的

ss6688ll · 发表于 2014-10-2 12:27:53

本帖最后由 ss6688ll 于 2014-10-2 22:46 编辑

转个别人的帖子，洗衣机电机改无刷直流电机，具体大家可以看看

http://bbs.5imx.com/bbs/forum.php?mod=viewthread&tid=698715

lfxuming79 · 发表于 2014-10-2 12:40:35

不太明白，不懂

ss6688ll · 发表于 2014-10-2 12:49:53

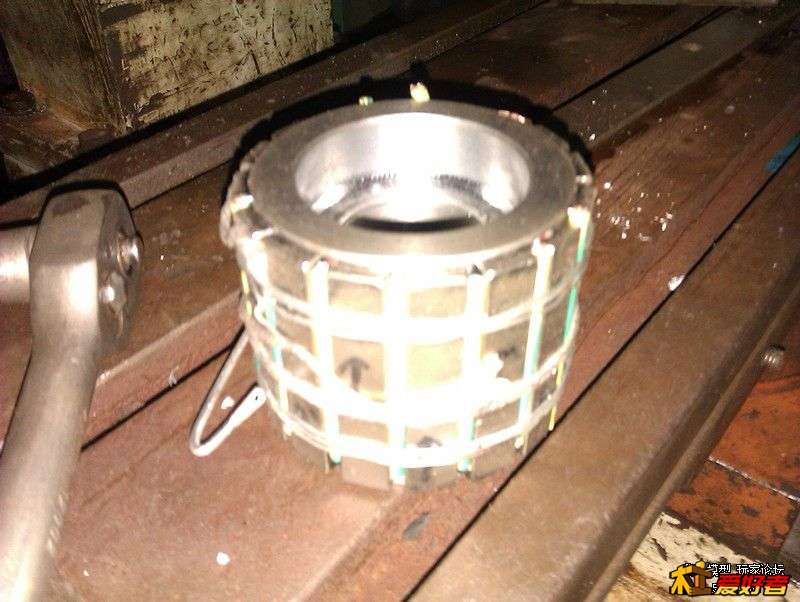

试做直驱无刷电机

ss6688ll · 发表于 2014-10-2 12:51:24
