再战划线器，替刃式的，可做勒刀子用。

自由的自由的心

树叶你能折腾

青山_常在

确实不错。想知道各部尺寸。

柳月风5

非常漂亮，有时间仿一个。

王惕

刀片安斜的要方便些。

沙漠铁骑

很实用的工具，顺便问一下，横臂为什么用梯形不用矩形？

杨裕恒

王惕 发表于 2014-10-2 09:03
刀片安斜的要方便些。

, _9 {1 V4 p% I( ]        这应该是实践过才提的建议。
; r" n+ T% r. ]( x        我做过几个划线器，发现用美工刀片的刀刃角度太直了，有时候划木头会跳，后来换了勾刀刀片，它本身就有45度的斜角，划起来更顺畅。
7 z2 C4 d0 ]* o7 l1 U
$ a5 n( ^( z( |       想象中带轴承的圆刀片应该是最完美的，万能的淘宝上都找不到
% k8 _8 Z) O3 d       树叶的梯形设计很绝，很受启发。
- q1 @& Y8 ~  N       看了树叶和自由的心的交流，太有同感了，连CL社区都上不去了，难道是怕我们累坏了身体干不动木工活了？

树叶开心

王惕 发表于 2014-10-2 09:03
刀片安斜的要方便些。

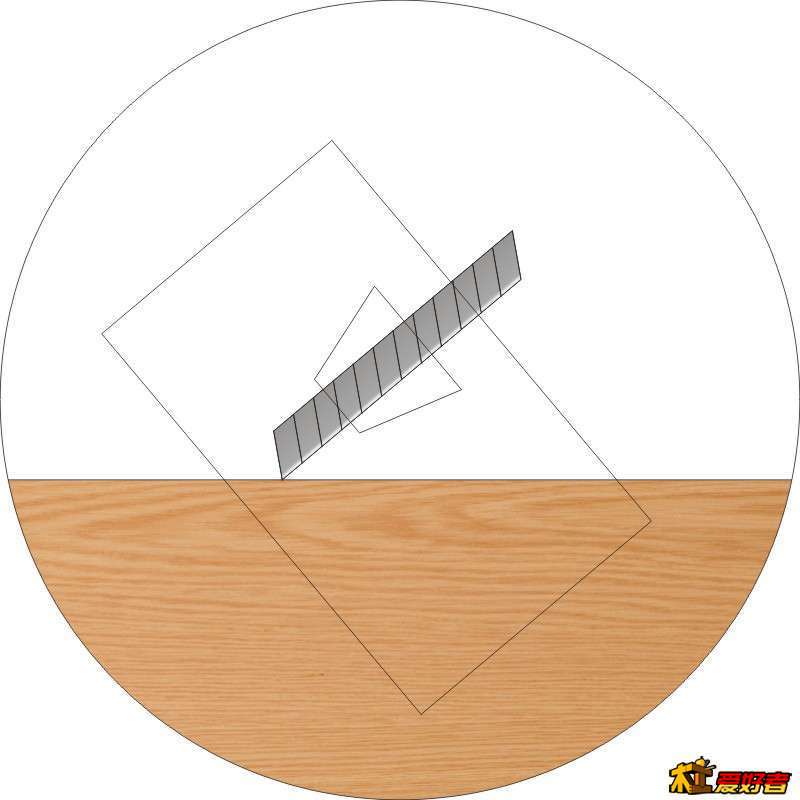

7 _2 X+ v$ X% d' v0 K4 O你掰一截60度的刀片，然后断口垂直，看看刀口是不是和水平面呈30度角？比45度还低，更容易切入物体。
如果用的刀片是30度的（笔刀用的那种），做好以后刀片与水平就是60度角。

树叶开心

杨裕恒 发表于 2014-10-2 09:45
这应该是实践过才提的建议。
; \- k  y1 v& ]- p! N        我做过几个划线器，发现用美工刀片的刀刃角度太直了，有时 ...

对于你说的刀片角度，这个不是问题。
+ }* S# I% m- f, F2 d1 U

即便是小刀片的安装方式，刀刃是垂直的，也可以通过倾斜勒刀的角度来取得比较低的切入角度，当然你的双线就没法倾斜着同时划两道线了，一道还是可以斜着用的。

杨裕恒

树叶开心 发表于 2014-10-2 11:22
对于你说的刀片角度，这个不是问题。

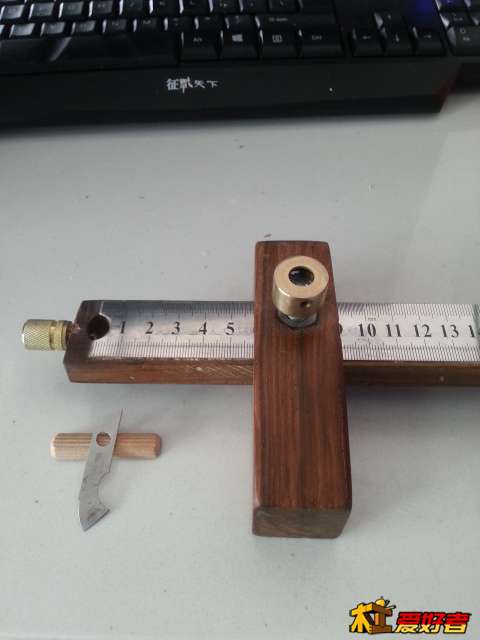

树叶的解说很好，图也画的好，向你学习。装勾刀片是这样的效果
$ K. j8 Z. u, D4 R2 l" z% c0 }% y

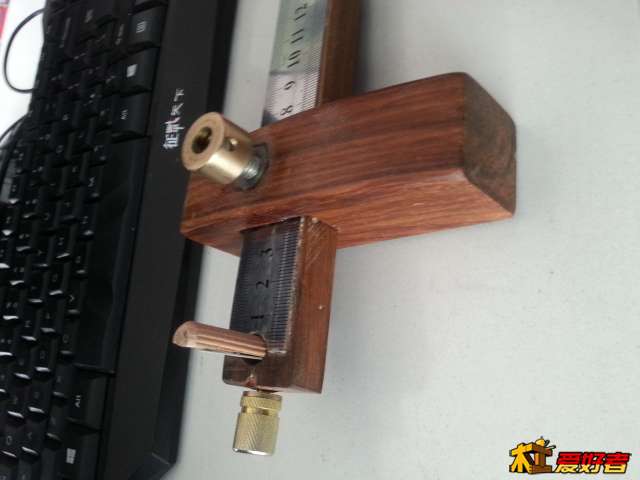

角度更低，不用倾斜划线器
1 n  t3 k$ X& y# l( X

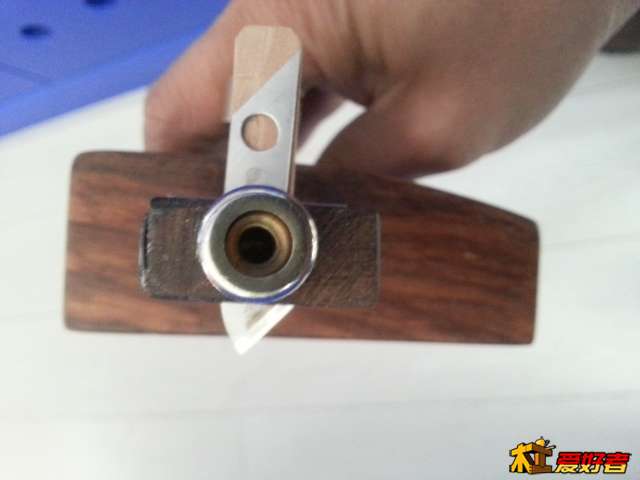

俯视

你是前辈，我是新手，请多指点

王惕

树叶开心 发表于 2014-10-2 10:58
' B+ s; D" V6 S# L你掰一截60度的刀片，然后断口垂直，看看刀口是不是和水平面呈30度角？比45度还低，更容易切入物体。
3 S3 i( W# h8 Z如 ...

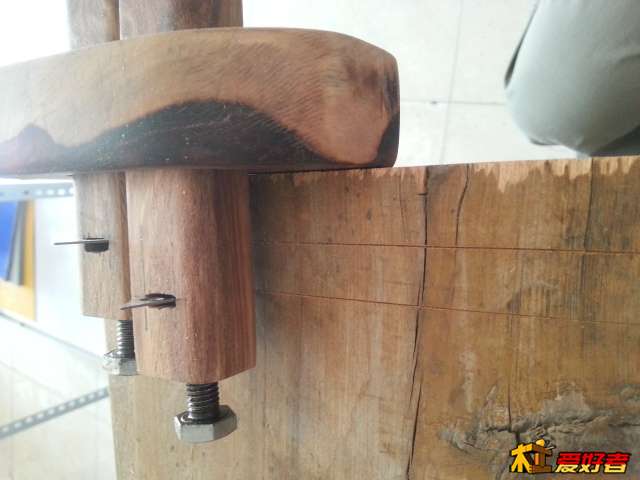

不适手
4 _& o! l. W, c

luwamao

我是新手，请教一个问题，这个划线器如何使用？如果用钢尺比着，用刀片划，是不是可以起到同样的效果，为什么要发明划线器呢？谢谢

拙木工

好棒耶，顶一下。开心加油

杨裕恒

luwamao 发表于 2014-10-2 13:51
, {! f! \! s: r7 r! W4 z我是新手，请教一个问题，这个划线器如何使用？如果用钢尺比着，用刀片划，是不是可以起到同样的效果，为什 ...

让同样是新手的我来回答你吧
# T+ D. c  F- n8 L1 V和横臂垂直的那部分，就是手握的那个带洞洞的，那是一个平面，就相当于一个靠山。如果是一个方正的木头，抵住四个边分别划四条线应该是重合的，这样就省了每条边都去量。如果一批工件都是一个尺寸，那就更方便和准确了。
钢尺或角尺放木头上划线容易跑偏。
! r  z, h3 |2 i# Q! m说的不全面的或是错的由老手在楼下补充

liwenjiang

好创意 好创意

新意东

不错不错！自用小工具还是相当顺手好用的。这个就叫“割线器”吧！呵呵。。
