没有专业的木工桌怎么办？（Shannon Rogers有高招）

dtkqxh · 发表于 2015-8-23 23:26:03

很受启发

sunai6 · 发表于 2015-8-25 14:45:20

好东西，欣赏了，顶好东西，欣赏了，顶

dtkqxh · 发表于 2015-8-28 09:12:04

办法准比困难多

厚德薄发 · 发表于 2017-5-5 21:01:37

没木工桌电木铣没倒装辅助工具只有一个简单的靠山，前路漫漫兮修远兮，吾将上下而求索

纳敢病 · 发表于 2019-10-9 14:25:09

我又在翻看学习您以前的帖子

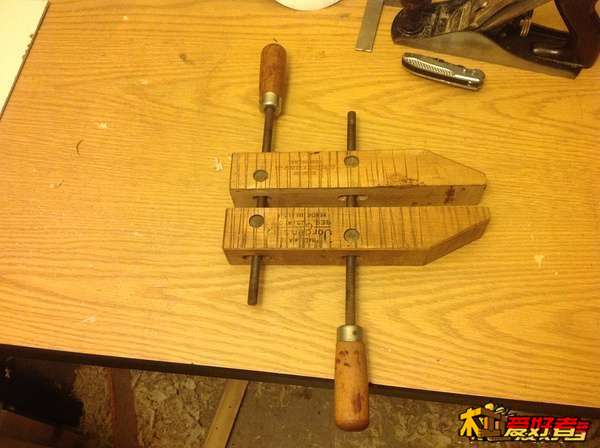

。下图的木工夹子也见别的木友说过，只是不明白其中的原理。两个长螺栓穿起两个木块。我对木块里面的螺母感兴趣，一个螺杆对应几个螺母呢，加紧的原理是什么呢？

imick · 发表于 2019-10-10 02:59:13

纳敢病发表于 2019-10-9 14:25
2 e5 n- H" `7 R; G- U) v5 }. ]2 y我又在翻看学习您以前的帖子。下图的木工夹子也见别的木友说过，只是不明白其中的原理。两个长螺 ...

谢谢木友的关注。有关你的问题，每个长螺杆对应两个螺母，每块木头一个，照片里看到的四个金属点就是螺母；夹紧就是将两块木头靠近夹住工件。因为与其他夹子不同的构造，它们可以使用多种形式夹紧，可以平行夹，可以只夹一点，很实用的夹子，建议备两个。光文字可能说服力不大，让我再去找点图来帮助说明它们使用的场景。

imick · 发表于 2019-10-10 10:46:12

纳敢病发表于 2019-10-9 14:25+ l+ \) q$ s0 F$ d! t* f7 B# Q
我又在翻看学习您以前的帖子。下图的木工夹子也见别的木友说过，只是不明白其中的原理。两个长螺 ...

【一】因为两个螺栓可以分别控制，夹子可以夹不平行的东西。
Screen Shot 2019-10-09 at 9.01.26 PM.png

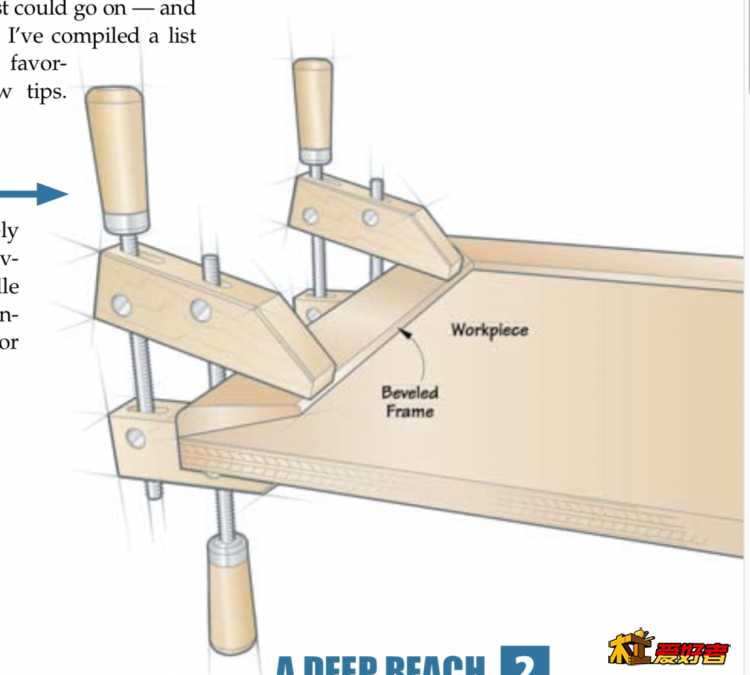

【二】斜着夹的时候可以越过障碍物。
Screen Shot 2019-10-09 at 9.01.35 PM.png

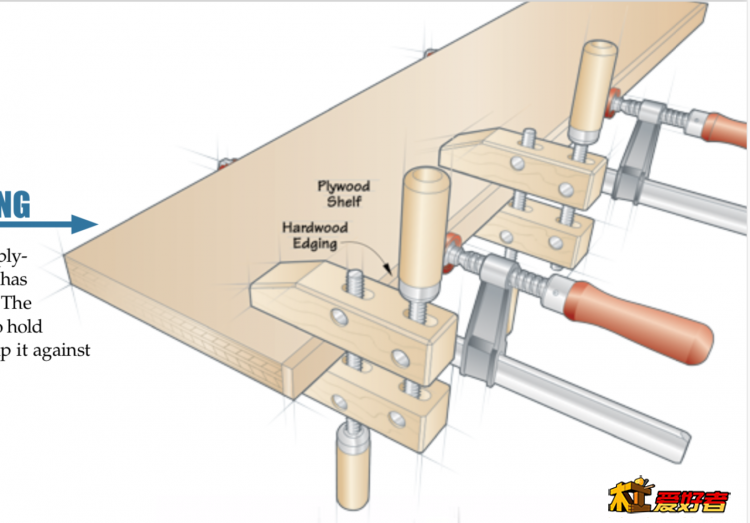

【三】用实木条贴边的时候可以防止木条移位。
Screen Shot 2019-10-09 at 9.01.43 PM.png

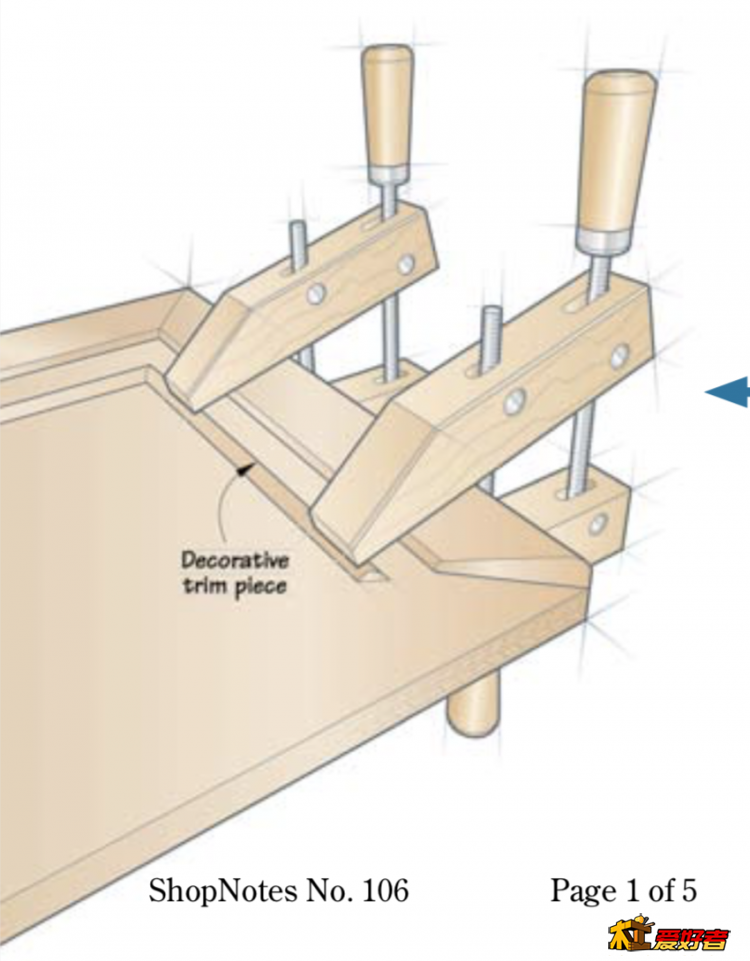

【四】因为可倾斜，可以以某种角度施加夹力。
Screen Shot 2019-10-09 at 9.01.51 PM.png

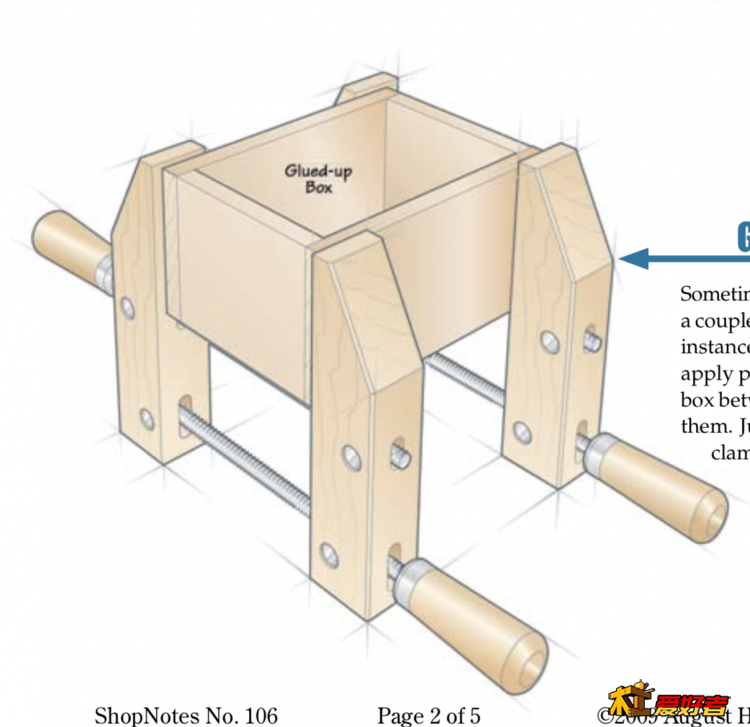

【五】夹盒子时，两个就够了。
Screen Shot 2019-10-09 at 9.02.05 PM.png

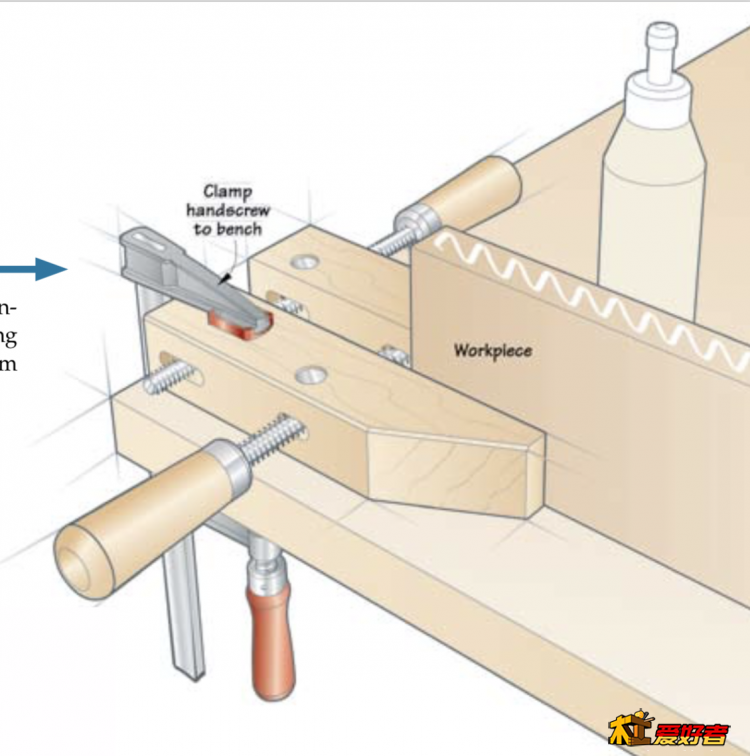

【六】做临时台钳用。
Screen Shot 2019-10-09 at 9.02.11 PM.png

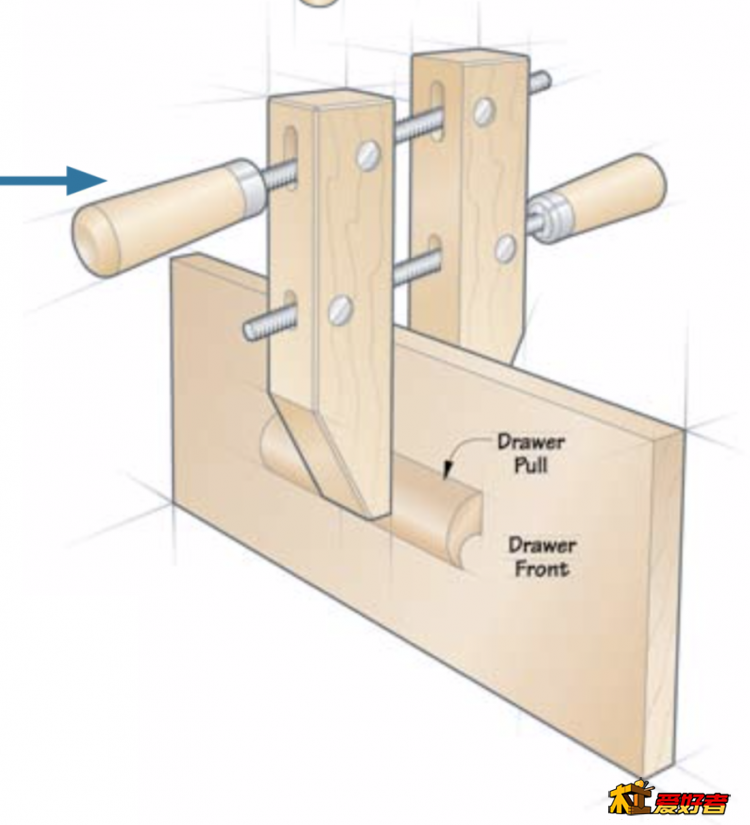

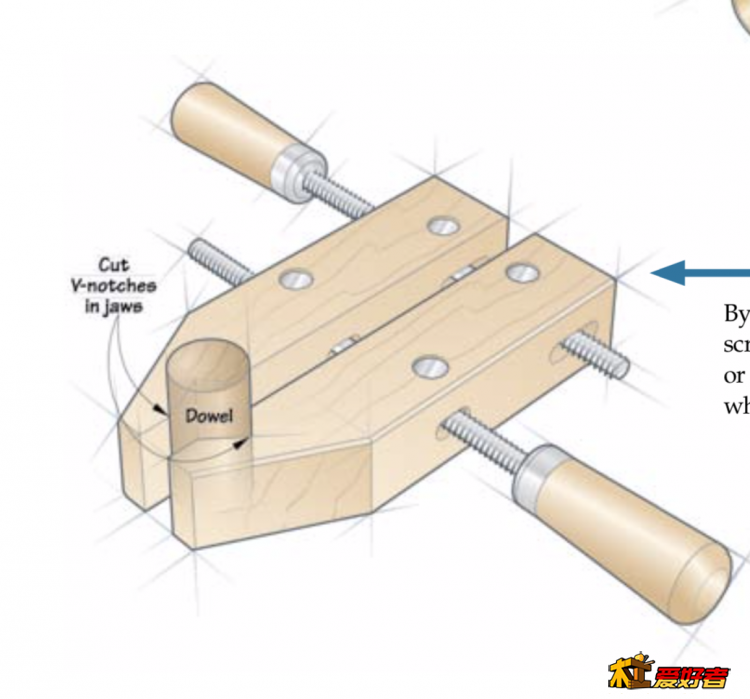

【七】切个V口可以夹圆棒。
Screen Shot 2019-10-09 at 9.02.18 PM.png

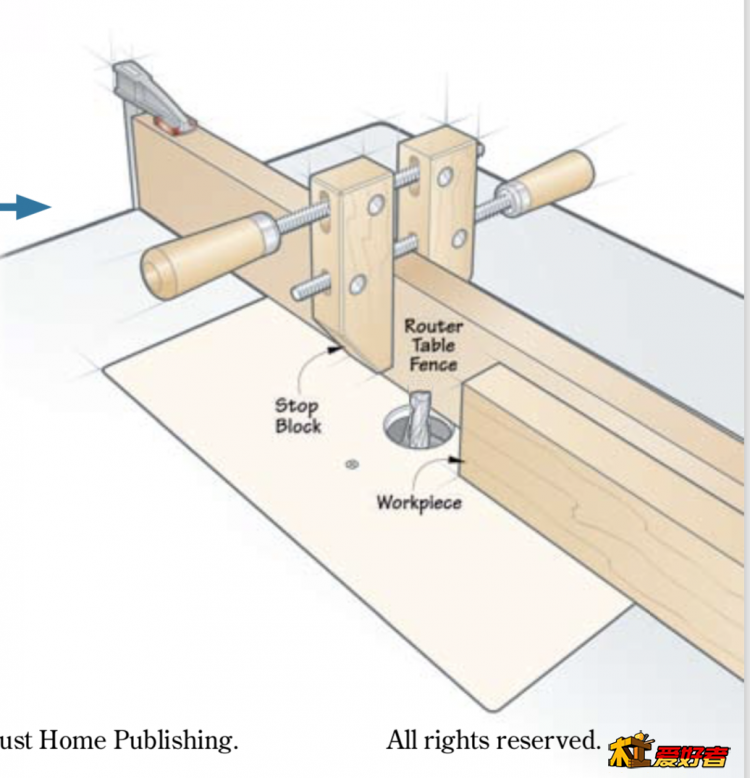

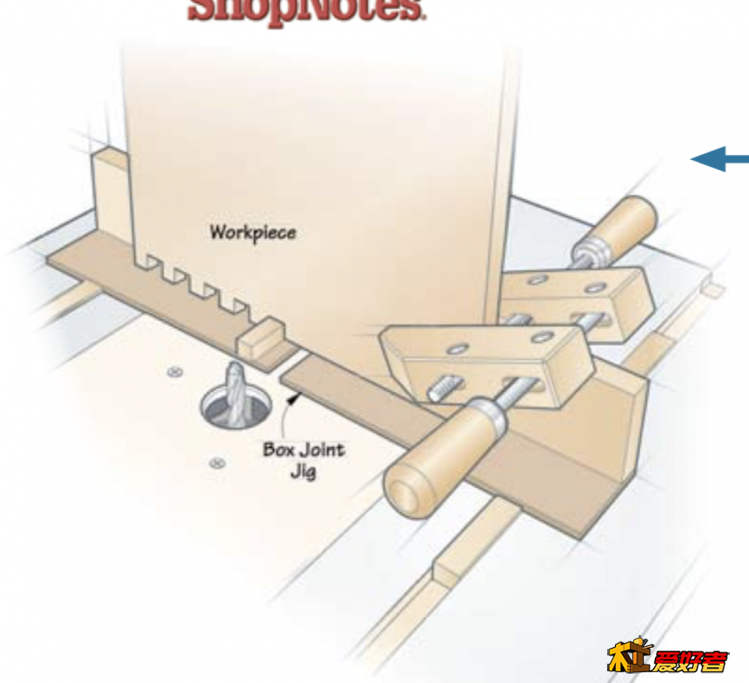

【八】可以做定位器使。
Screen Shot 2019-10-09 at 9.02.26 PM.png

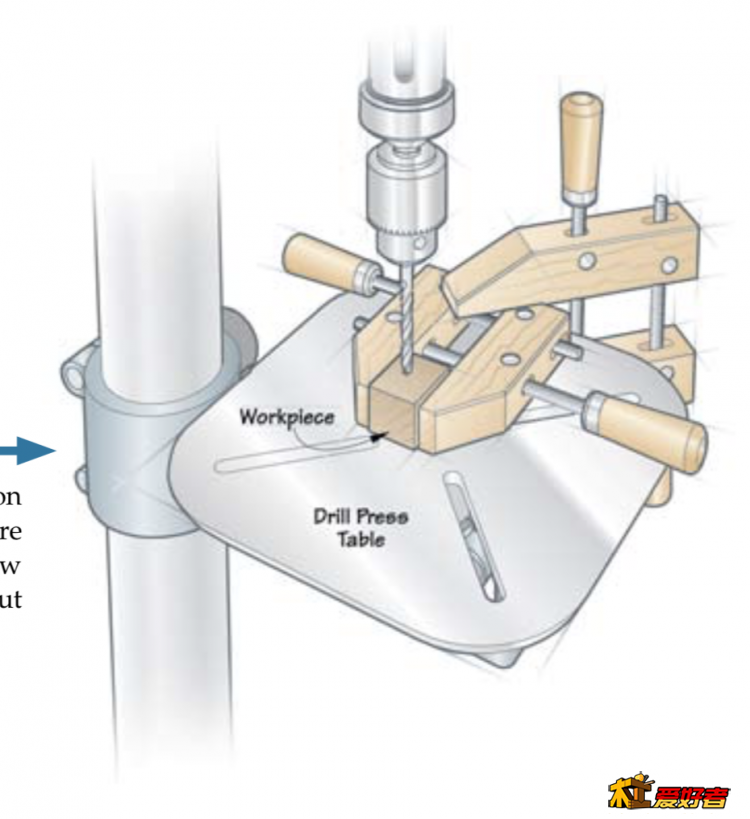

【九】可以帮忙固定工件安全操作机器。
Screen Shot 2019-10-09 at 9.02.32 PM.png

【十】两个一起组合可以垂直固定工件。

纳敢病 · 发表于 2019-10-10 16:51:26

追问：旋转长螺杆时其上的两个螺母始终保持一定的距离，就如同列车的不相邻车厢一样不会靠近，如何形成加持力呢？这工具叫什么名称，可有淘宝链接。简单实用的工具，想搞搞清楚。

纳敢病 · 发表于 2019-10-13 17:09:16

每个螺杆上应该有一个限位器的啊，如何做到的呢？

X.lin · 发表于 2019-11-30 00:18:09

我现在就处于这个阶段！来你这取取经。

imick · 发表于 2019-11-30 02:55:45

纳敢病发表于 2019-10-10 16:51; p6 U( {& Z# V% f
追问：旋转长螺杆时其上的两个螺母始终保持一定的距离，就如同列车的不相邻车厢一样不会靠近，如何形成加持 ...

螺母并没有固定在丝杆上的，这东西是不是就叫木质木工夹什么的。

imick · 发表于 2019-11-30 02:56:20

X.lin 发表于 2019-11-30 00:18$ O' [! ~( {8 M; d
我现在就处于这个阶段！来你这取取经。

胜利就在眼前，预祝成功！

哈桑 · 发表于 2019-11-30 13:36:52

木工就是聪明

纳敢病 · 发表于 2019-12-1 10:39:20

本帖最后由纳敢病于 2019-12-1 10:41 编辑

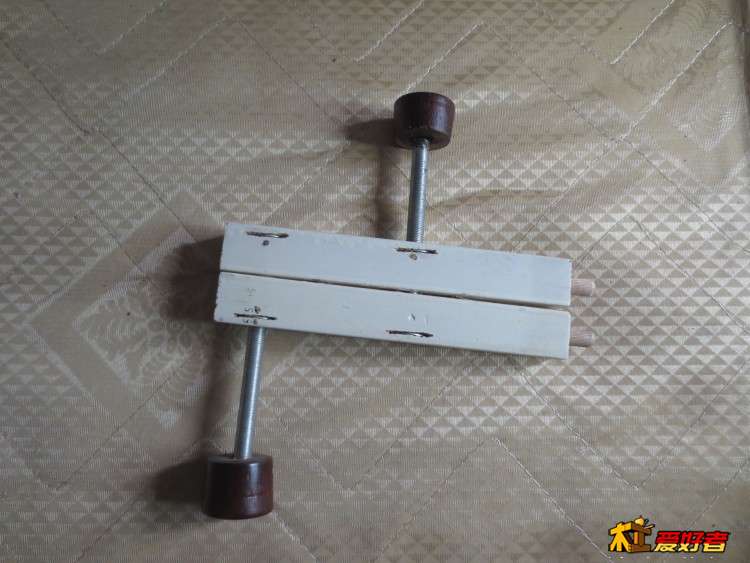

看我做的两个手工吧。原理就是：螺杆上的螺母一个固定（头部的螺母是固定于螺杆上），随螺杆的转动另一个螺母带动木架形成加持力。螺杆太次，原理验证吧。
