求助artcam熟手，这个车标怎么画，照着教程弄到5点画不成。

第⑧芫素

狗狗吉祥 发表于 2014-9-23 13:30
: {. S) L7 Y- h' K3 X) a- a试了下，这个东东看似简单，其实要做得跟原车标一样不容易，简单的形状编辑器根本不可能做出那效果。
( _( {- G0 s6 l. |( }双线 ...

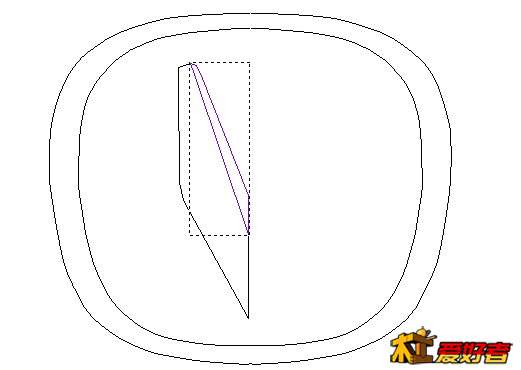

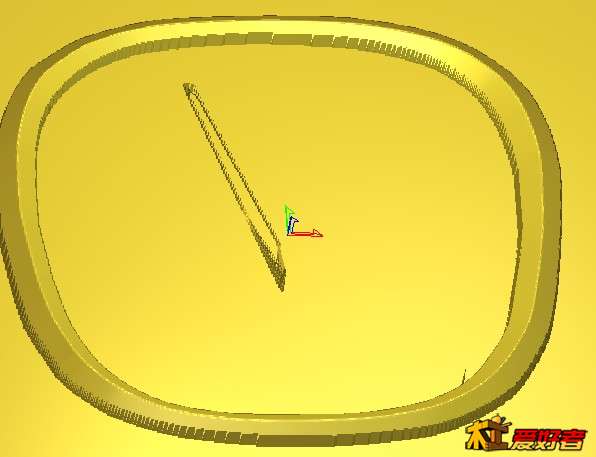

- K9 f7 X$ ~: Q5 }5 c# v4 O/ I我选中的矢量要做倾斜的平面，做出来跟梳子齿一样

第⑧芫素

狗狗吉祥 发表于 2014-9-23 13:30
. D0 s: j8 u3 ?& B2 F+ \试了下，这个东东看似简单，其实要做得跟原车标一样不容易，简单的形状编辑器根本不可能做出那效果。
/ m% x2 u8 T  I. k双线 ...

万分感谢。真想跟你学学啊。

流浪的心

哎呀，哪儿用的着话嘛，你把这个原图载入Ac，然后光顺光顺再光顺，就可以出刀路了

睡务局局长

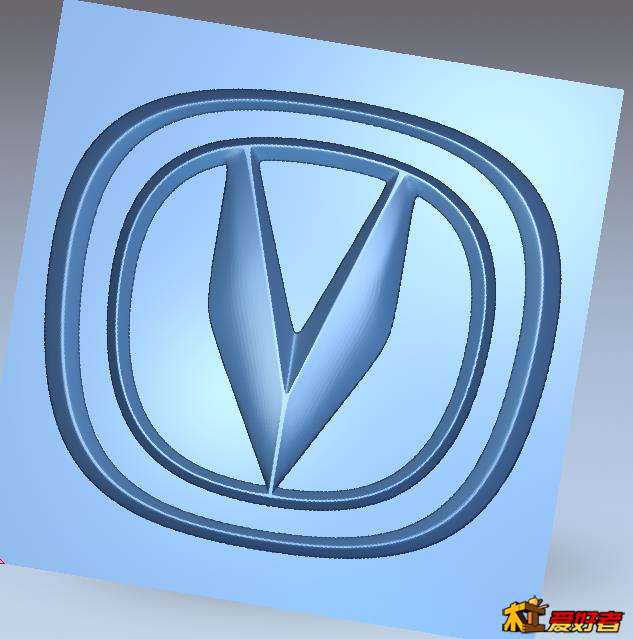

' g! j  K( s8 k4 u5 W大家一起画车标 …………

9 H1 a5 K; M  C1 s* I 6.rar (602.32 KB, 下载次数: 30)

2014-9-23 23:39 上传

点击文件名下载附件
BMP

) @% ?( d4 y! W0 T4 R  k
, q: Q& Q" {$ n2 s9 h$ g) v$ Z
; U1 ~- o- j1 U
4 T9 }; X( m& C' g8 _4 t

第⑧芫素

流浪的心 发表于 2014-9-23 15:41
6 Y" m+ m5 t* {8 h$ r. f- o% O: _哎呀，哪儿用的着话嘛，你把这个原图载入Ac，然后光顺光顺再光顺，就可以出刀路了

这样管用，作图的早下岗了
6 K0 t- S/ R4 T, V5 {

第⑧芫素

睡务局局长 发表于 2014-9-23 23:46
大家一起画车标 …………

# q# h3 ]! ^, P) c都会啊。。求教学

流浪的心

第⑧芫素 发表于 2014-9-24 00:01
8 k8 D- _, t! Q8 y' p, e# _这样管用，作图的早下岗了

哥们，实践出真知，这种没有多少细节的图，我就将就你的原图给你看看，实际你把边边用画图工具处理一下就完美了：

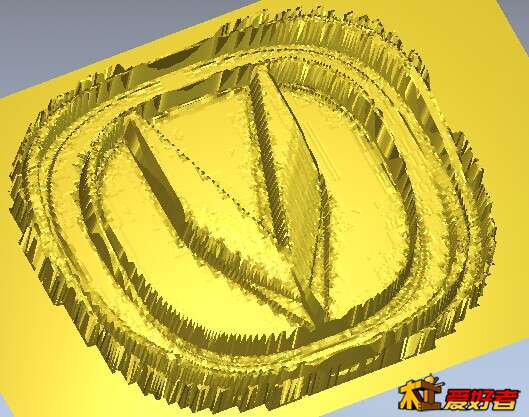

光顺前：

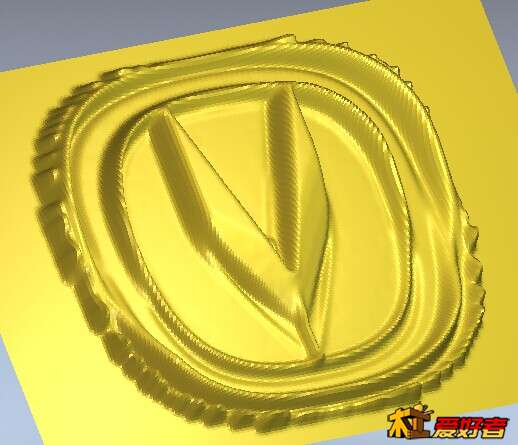

2 B# i0 ^7 {- r/ R- n4 _2 L5 p6 O光顺后：
6 \& p2 Z+ y2 |8 Z, t

睡务局局长

狗狗吉祥 发表于 2014-9-23 13:30
4 h" N* I- s" x/ Q' ], @试了下，这个东东看似简单，其实要做得跟原车标一样不容易，简单的形状编辑器根本不可能做出那效果。
4 w4 g- Y" V1 f  `双线 ...

:lol
  U2 p3 h& o9 x) B' T, E眼太毒了，还真不是AC做的， 上网下载了个矢量的车标，导出外框线，在3DSMAX里做模型再导出STL到AC里
7 k( }5 D* |. Y! v) H我只会用AC来生成刀路，做图的话哪个软件用得顺手就用哪个，达到结果就行了嘛

睡务局局长

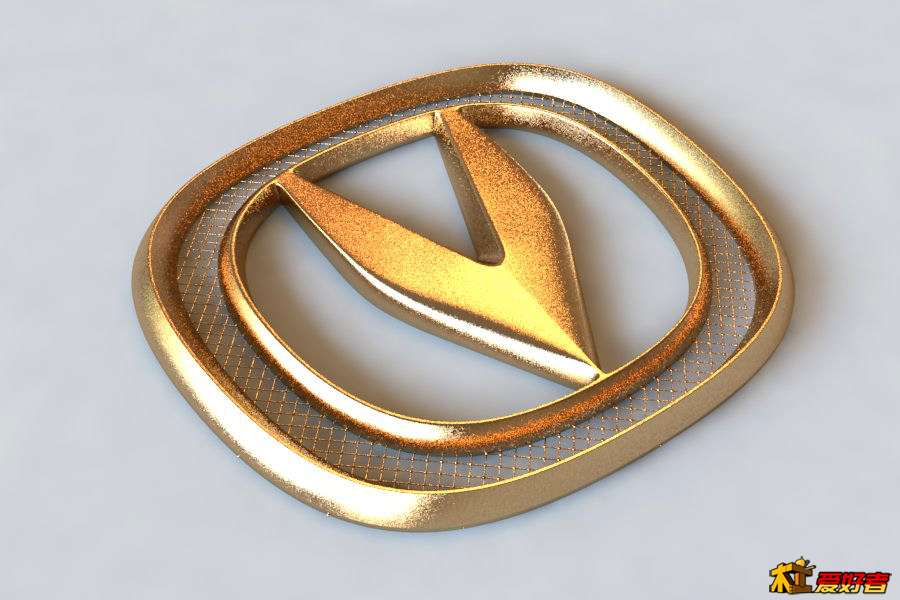

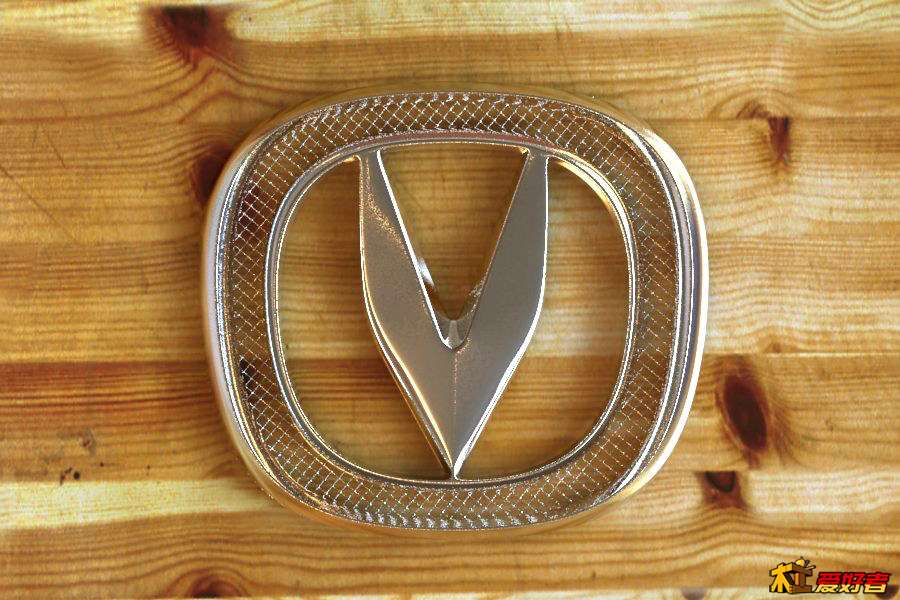

强迫症发作，又修改了一下车标…………
主要是昨天没把那个分叉的地方过渡好，重新做了一次，另外加了圈丝袜

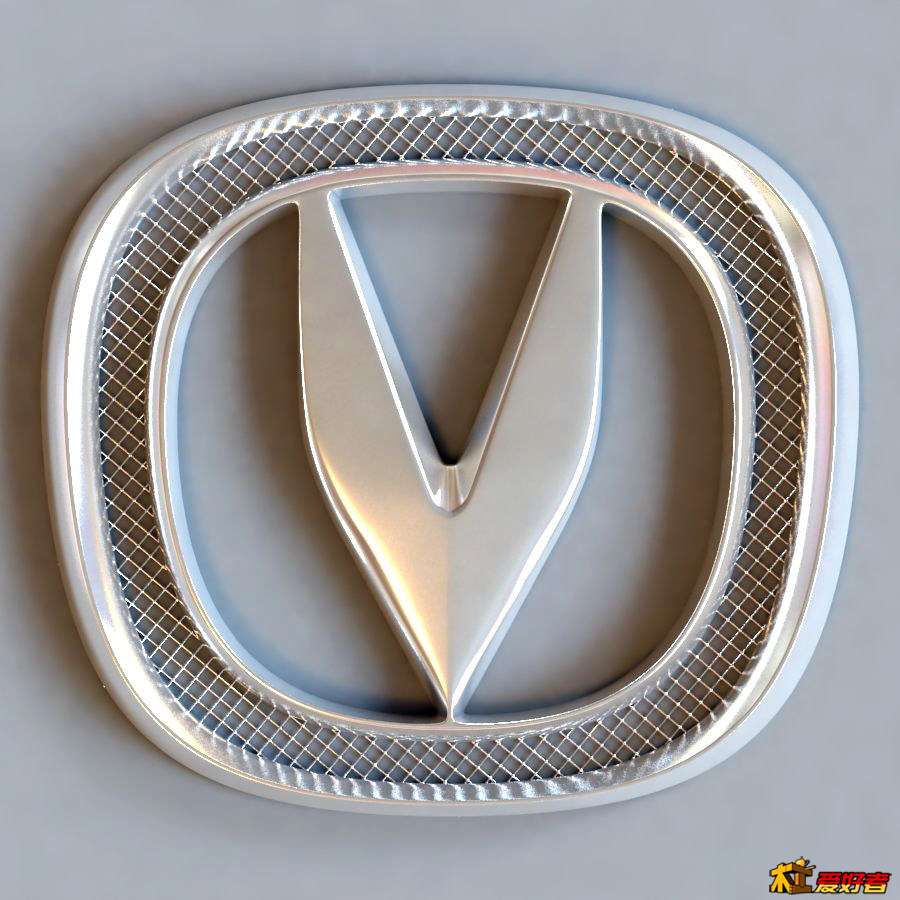

/ ~4 E. T( p% B" o$ C! S+ c先来个素颜的
7 [/ j, F# h" F
软件3DSMAX ， 多边形建模。

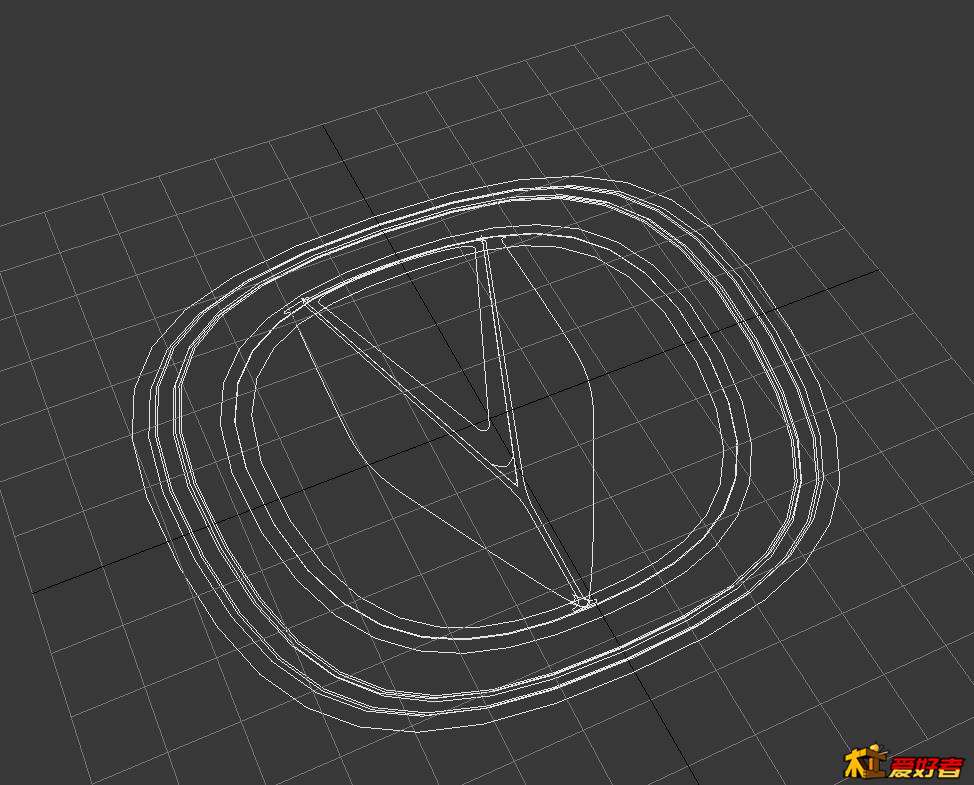

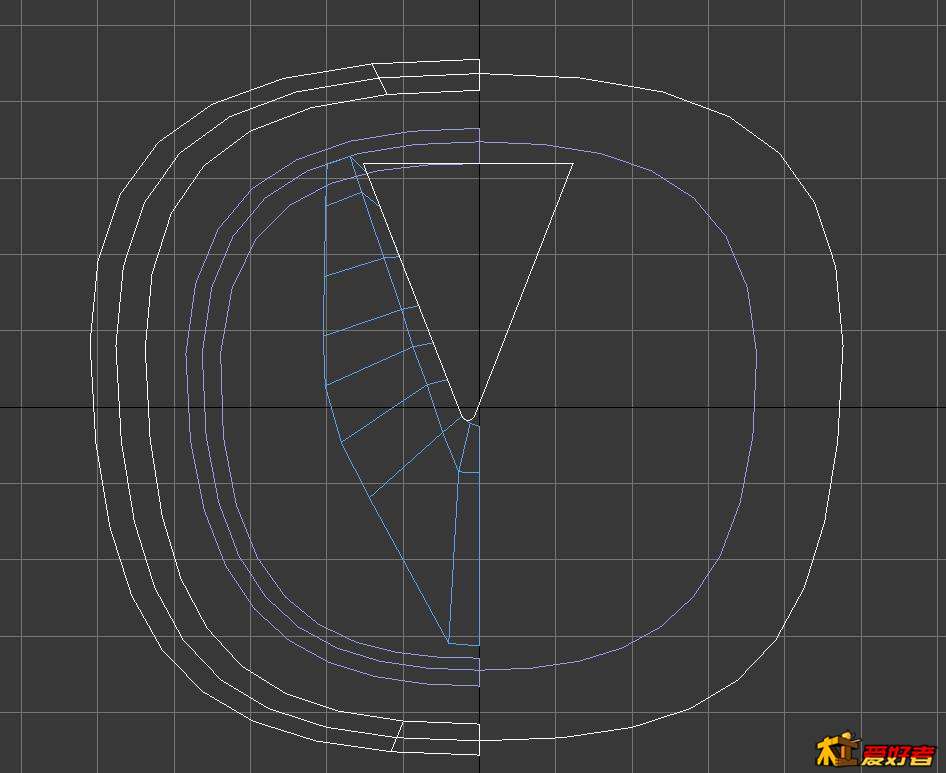

( q) K6 J. f' ?4 j" F1 从矢量图里把曲线导入
" F' L; P7 i6 B
) V+ B8 x9 e9 O  T  g& o1 K2 删掉多余的，目测顶部的导角线不太像在中间，就把中间的线保留下来备用。
! k( L0 j1 F$ Q/ x# _

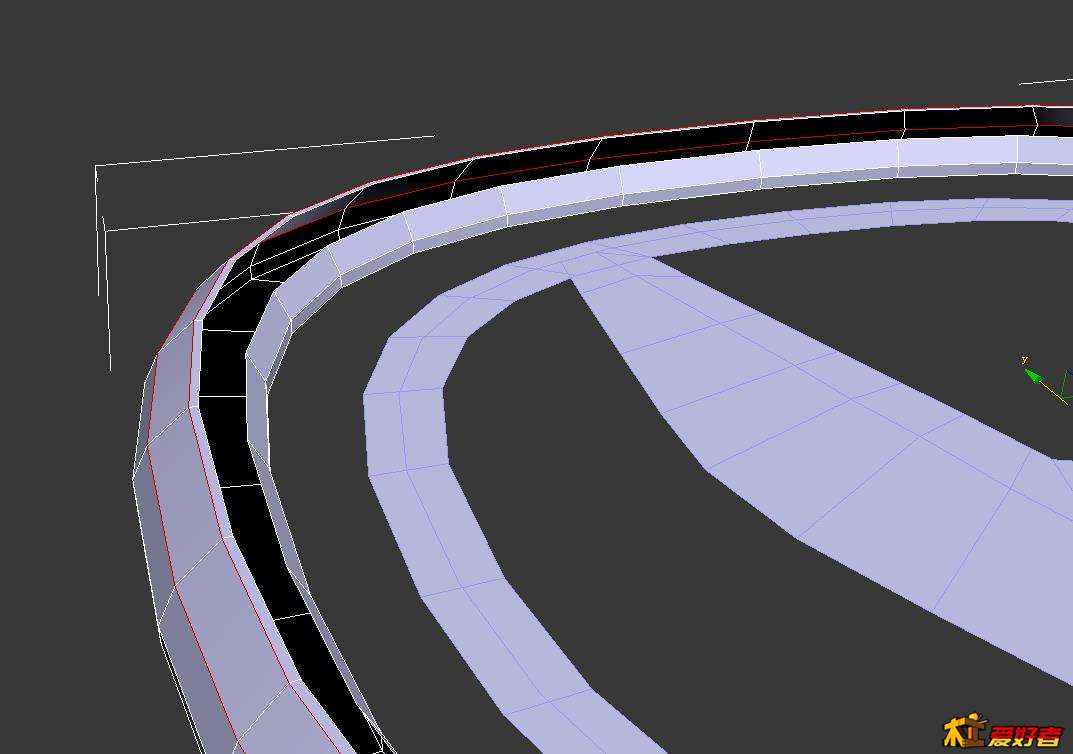

2 Q* H0 U/ S1 X/ k6 o3 腰部多加了一圈线过渡，让这两个圈圈不这么瘦
! V4 Y+ O# o% T" D# E
* f) ^* l( M, H- l# w/ Z& X4 分叉和内圈接合这里比较麻烦，布线要尽量简
' b5 u+ F, ]5 p+ V
5 加线“固化”要导角边，剩下就没什么事了。


无网格的车标 STL格式, 解压缩后9M
http://vdisk.weibo.com/lc/RAypSdq7APxy8Lie  密码：B566
$ x% ~1 E' x% ]' {7 {, H+ _2 j带网格的车标 STL格式， 解压缩后40M
9 p  G* _1 I8 T: L. [ http://vdisk.weibo.com/lc/RAypSdq7AQ2k8OkW  密码：IF08


; [; ^7 s1 G# m& S

第⑧芫素

睡务局局长 发表于 2014-9-24 19:29
强迫症发作，又修改了一下车标…………
" t( a' }# |( O3 d; K% j. B主要是昨天没把那个分叉的地方过渡好，重新做了一次，另外加 ...

太帅了局长，好活啊。再给画个雪佛兰的呗。

第⑧芫素

睡务局局长 发表于 2014-9-24 19:29
7 w4 l  V- y& v& P; S! n; w强迫症发作，又修改了一下车标…………
$ H. r% _. j1 J5 M6 T* K主要是昨天没把那个分叉的地方过渡好，重新做了一次，另外加 ...

/ T. G: R5 B7 _/ k$ S0 D但是像这种模型用精雕打开以后  怎么变成灰度图我只会用AC出刀路

睡务局局长

第⑧芫素 发表于 2014-9-25 00:52
但是像这种模型用精雕打开以后  怎么变成灰度图我只会用AC出刀路

: X1 l: k0 p) W" x+ x就是直接在AC里导入3维模型就可以了啊，不用灰度图，另外…………那个雪佛莱也太简单了吧，画个十字就好了，不好玩啊

第⑧芫素

睡务局局长 发表于 2014-9-25 00:55
7 ^: `9 }1 f% {! f& `就是直接在AC里导入3维模型就可以了啊，不用灰度图，另外…………那个雪佛莱也太简单了吧，画个十字就好了 ...

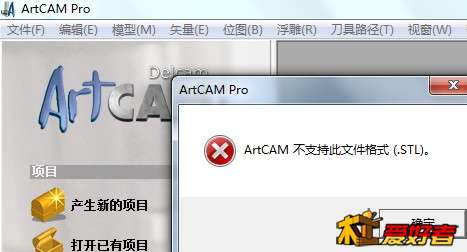

: \( b3 R' S3 H5 e我用AC打开 显示不支持啊

睡务局局长

第⑧芫素 发表于 2014-9-25 01:05
我用AC打开 显示不支持啊

: s8 h' ?- O! G不会吧，我是2010，点浮雕菜单，输入三维模型就可以了
, E3 }, p5 A& w; E. m& i9 c

第⑧芫素

睡务局局长 发表于 2014-9-25 01:08
0 Z# _- r. l+ |7 R7 J不会吧，我是2010，点浮雕菜单，输入三维模型就可以了

看来该更新了，我下来试试。谢谢了老师
