进口工具电机一个新的发现

zxm232425

有的不能这样改吧

dalisx

受启发。

zbq

太有才了！不过有图都不一定看得懂，这没图就更看不懂了。

和尚爱潘婷

/ L0 {: w, D1 i  x2 `

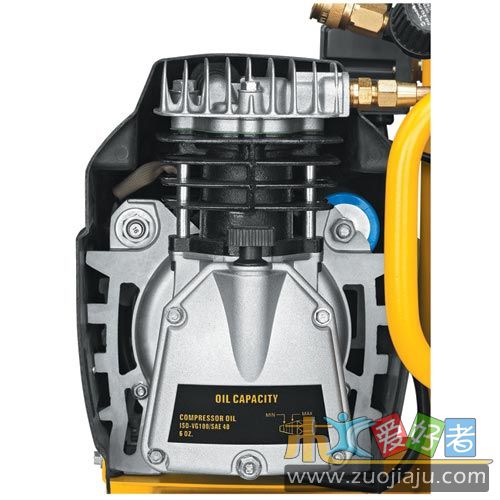

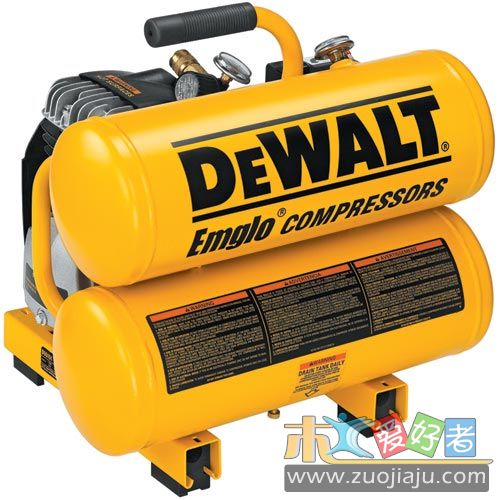

手上的用电容的感应式电机的工具就两个,先前的卜派吸尘器里面有110和220v接线标记这个好换接到220V,还有个DW D55151的气泵麻烦高手看看可否改到220v连接!

shangb2000

搂住心很细！值得嘉奖！{:1_196:}{:1_195:}

说不好

手上的用电容的感应式电机的工具就两个,先前的卜派吸尘器里面有110和220v接线标记这个好换接到220V,还有个DW D55151的气泵麻烦高手看看可否改到220v连接!
和尚爱潘婷 发表于 2009-3-13 23:12

改接线接法 DW D55151可以用220的电源

一品

110改 220  我正需要  麻烦详细说明 这玩电的 可不能马虎 谢谢！

小黄同志

木匠乙

好
受教

动力无限

　　LZ确实很细心，也给我们眼前一亮：确实是个不错的妙法！
+ Y8 h# `( P7 }$ S  S! v7 c! V) g　　一开始我也没有注意到去拆开接线盒来研究，没想到某些进口感应电机是用“双线并绕”的方式来绕定子，这确实给我们提供了一个低压改高压的妙招。这样我们就可以放弃携带笨重的变压器，给流动作业带来极大的便利！
　　进口电动工具中有一部分电机是感应电机，如方榫机、线锯、空压机、某些台锯、台刨、台式砂带机等，如果都是按照“双线并绕”的方式来绕定子那就方便改制了。但楼上“小黄同志”给的电路图好像不对，看来明天我要拆开几个感应电机的工具来看看、研究一下它的原理图，以向木友汇报。
7 r1 h; y3 V: N　　有一点要说明的是：虽然双线并绕的感应电机可以低压改高压，但是因为美国的工具是120V，改制之后它的电压要求应该是240V，而我国的电压才是220V（如果夜深人静的时候电压达到240V就正好合适了，可惜这时候做工会招来你的“隔壁人士”:xs ），足足少了20V，这一点比较遗憾，动力损失不少！再加上美国的是60HZ的频率，而我们是50HZ的频率，随着的频率的下降也会引起感应类电机的转速、功率下降，两者加越来就损失更多功率，如果在大功率、高强度的工作中就会发现力度减少。但如果你的工作负荷不大、或者对可移动性要求高（哪怕损失一些功率也不要紧），那么改电压就会给你带来很多好处，比如说“空压机”如果改成240V的话就非常方便了。如果你的工具是固定使用的话，建议还是用120V变压器或者调压器来发挥出它本来应该拥有的最大功率。
8 e# s. L- Q1 D7 `" A/ h　　最后要说的是这种改法只适合于双线并绕感应式电动机，如果你的是串激电机那是不能改的。

WXS111

https://piczuojiaju.cncdiy.cn/album/200903/14/7128643_1237040452bAI3.gif
小黄同志 发表于 2009-3-16 11:38

这图明显是画错了,别误导人.

林海雪原

1# nokia7710s90
: q6 k9 P) I3 m1 h/ O
以前是复激还是并激啊？

阳光咖啡

从 来不买110V

lnddzj

坛子里应该有明白人打开看看，再找书研究一下吧，至于220V和240V应该是在合理电压波动下，不会对电机造成损害的。还有接线一定要接好了呀，不懂的人重好多学习学习再弄。

说不好

有研究明白的朋友吗？
