达成，我设计的划线器二代，带微调功能

清河不清 · 发表于 2014-9-22 09:25:24

当然这个“准”是针对手工用的，准到0.2-0.3mm没问题。

清河不清 · 发表于 2014-9-22 09:25:50

上物只差些螺纹。

清河不清 · 发表于 2014-9-22 09:26:37

要用于生产得实测实试。稍调整一下就好。

清河不清 · 发表于 2014-9-22 09:28:49

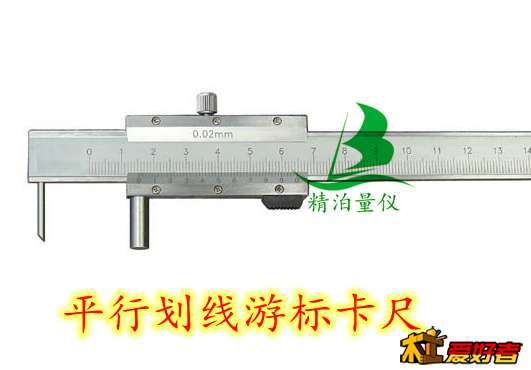

由于主尺柱直径一定，是否可在靠山上做文章，画线时不让其转动。
好让针尖与工件面趋于垂直。的到更好操作性。

nothami · 发表于 2014-9-22 09:33:21

精致不错。

雨树霖峰 · 发表于 2014-9-22 09:42:04

设计的不错。。。支持原创。。中国的木工就需要楼主这样的人才

。。
另外。。建议把划线刀也按到二合一笔轴上。。这样既节约成本。也减少零件，少了拆装的麻烦。。。。。。。。。

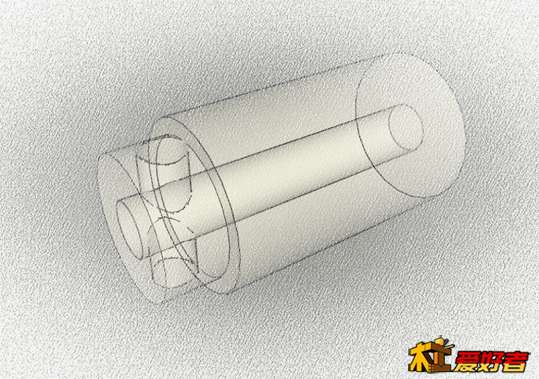

建议可以把二合一轴的一头像圆刀头那样削槽。槽底就到孔的内边。。。。。。轴头外配螺母或金属管套。。。空心轴内攻丝配螺丝。这个圆刀头的结构不动。。由螺丝推紧螺母或管套。。。笔尖。金属尖和圆刀。再都由螺母或管套卡紧。。
当然也可以不加螺母或管套。。。把圆刀加厚。笔尖孔与轴头距离缩小。用异形的螺丝加固。。。。。诸如此类的加固方式其实很多。。。就是不如管套的方式来的便捷。。。其实如果有异形螺丝最好。。省了管套。。零件越少越好。。。

。
