简易不简单！百元做佛珠机照样能用

伦敦上空的鹰 · 发表于 2014-9-17 09:03:29

李子的明天发表于 2014-9-15 08:31
2 E. @; G9 u" t* z1 s: k) C周末发教程，大家先别着急！我也需要整理下！另外我不想挣木友的钱！所以不会去卖！愿意无条件分享和指导给 ...

nvrsd · 发表于 2014-9-17 09:05:53

李子的明天发表于 2014-9-17 08:28
( V& G2 d* ~/ J* u* L4 o# M5 w找个小金属棒，铜铝最好，其次铁，打个3.5的通孔，M4长螺丝打进去据头，用锉刀锉几个爪头。或者用内六方螺 ...

这个主意不错，我去做个，多谢

，我有不少M4内六角螺丝

李子的明天 · 发表于 2014-9-17 10:14:55

sf11064874 发表于 2014-9-16 22:54
9 `- L1 u/ S& k列个单给我吧详细点麻烦了
. j/ E% ?9 a2 Y4 l8 _7 ~9 W( Q
7 ?. l# w! J6 L- t' x, z t5 @0 |来自:Android客户端

行，不过你要等几天或者到周末了，有点忙也不能上网。

zjwyou100 · 发表于 2014-9-18 13:34:34

简单实用，花钱少！

yxyxwj · 发表于 2014-9-18 22:04:14

能不能出个设备制作傻瓜版的教程呀！

李子的明天 · 发表于 2014-9-18 22:23:00

李子的明天发表于 2014-9-15 22:50
# N! C/ J( X! w) ?1 k$ G" V9 B+ P抱歉！有事给耽搁了，我是在淘宝，中原DIY工具店铺里买的电机，带整流桥一共60元，不懂的你可以问店家。

http://item.taobao.com/item.htm? ... &_u=igm6ilm4522

李子的明天 · 发表于 2014-9-18 22:28:53

李子的明天发表于 2014-9-16 08:18 ; {, n( H9 x, m/ b7 w z4 k- P
加工大概5分钟，再加上钻孔和打磨应该15分钟吧，具体没算过。

我是拿2.5的原料做成14的珠子仔细用砂纸粗布打磨了3边所以花的时间长 .如果做大点的珠子时间会很短一点

李子的明天 · 发表于 2014-9-18 23:30:48

本帖最后由李子的明天于 2014-9-19 06:42 编辑

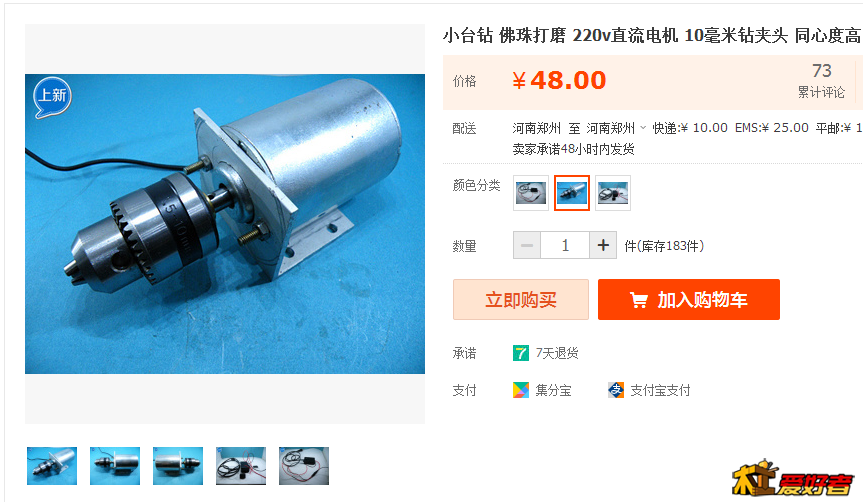

感谢各位朋友这么喜欢这个简易的小机械。下面就是制作的一些过程很简单。材料我这次用图片相信更能让大家看的明白， QQ截图20140918223031.png

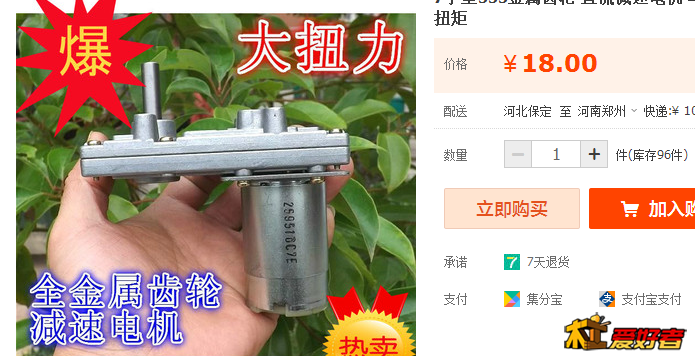

主电机大家也可买更好的瓦数大的 QQ截图20140918223121.png

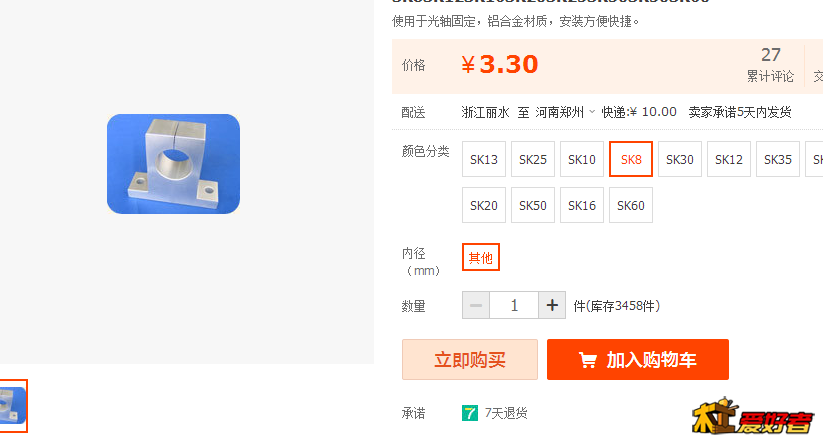

支座4个

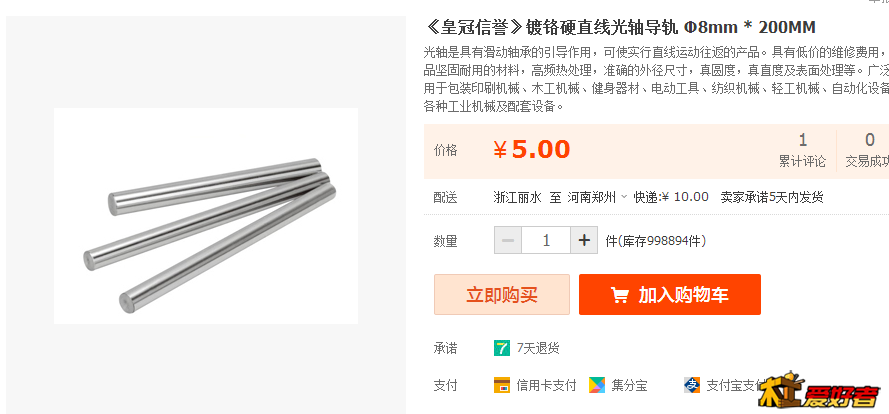

2个

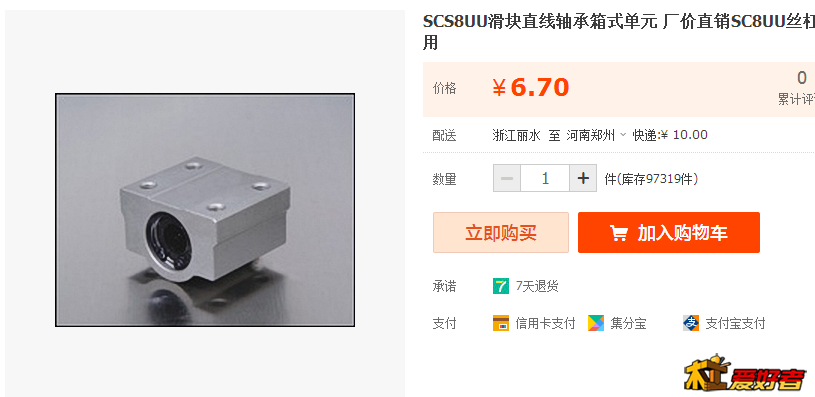

2个

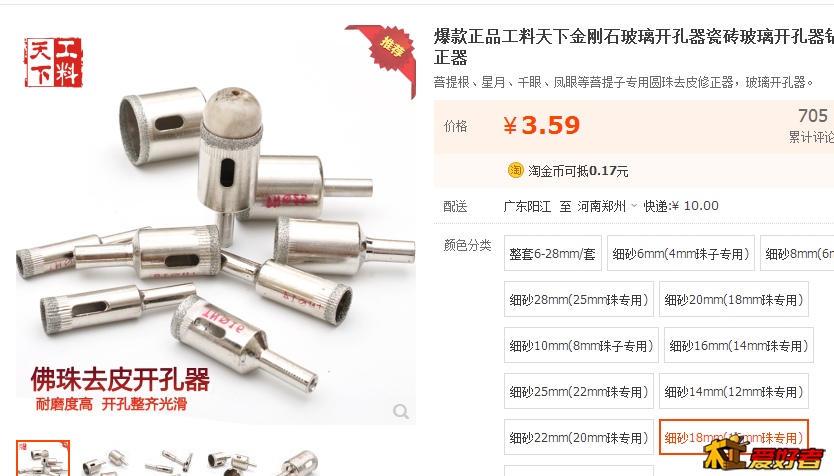

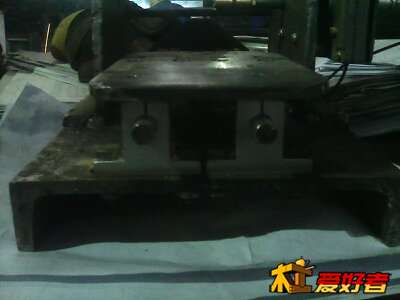

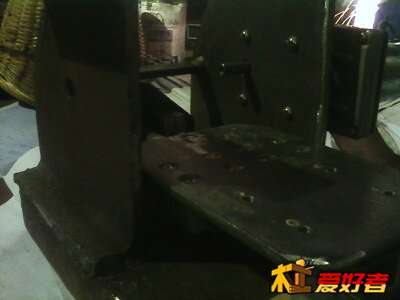

材料就这么多加起来也就百元多一点，做珠子要记住双轴成珠出来的珠子是最圆的。所以做的原理也就是十字交叉都在一条线上高度自己把握。先自己找个板来当底座可以使铁板也可以是亚克力板木板一切硬的板材都行尺寸大家决定不必太大我用的是220*200的钢板铝支座并排安装到板上安装的孔最好是长孔通的。这样珠电机可以左右移动用来加工不同尺寸的原料不管是长度圆的还是扁的都能移动到最佳做珠子的位置。如图上面安装个板滑块的孔位最好安装在前面后面让支座的上端来支撑省去2个滑块。8MM的支座高出滑块一点所以后面的支座要磨掉一点。两侧的板要算好2个电机的水平线按照电机的孔位钻好和顶针的钻攻好之后安装在两个要安装的比里面的滑台板宽给它移动的时候腾出空间。我的直接焊上去了所以取不下来抱歉不能给各位看单图了。

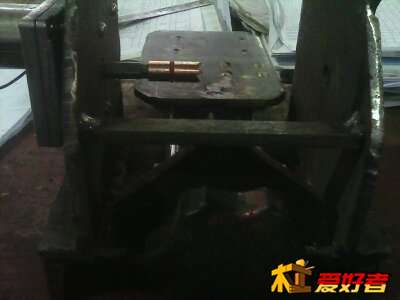

这张图前面的是个手轮滑台中间里面按个螺丝不管大家用什么办法给固定在滑台板中间就行前面安装个档板钻孔螺栓串出来按上手轮要能灵活转动还能带动滑台。大体都算做好了后面顶针我做的复杂了点上面按了个2MM钻头是为了原料安装时好找中心（原料都事先钻好孔）

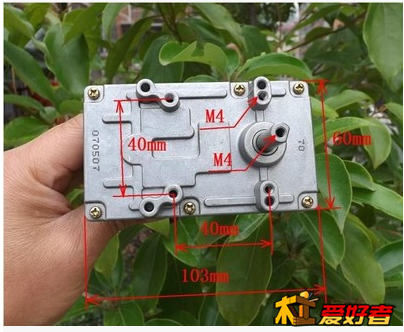

看到电机中心M4的孔了吧充分利用它做出的小爪绝对同心如可以用M4内六方螺丝在帽头上十字锯出深印或者或者锯*形找个锉刀锉尖就是一个4爪或者6爪的小抓头了。这就算彻底完成了。很简单吧？尺寸我没标注是因为这个原理很简单什么配件大家都可换成自己现有的小零件只要保证十字在一水平线上即可。如果大家不想玩珠子了拆了东西还能做成别的小玩具 7形的可做手摇发电机主电机可做电磨。什么都能重复利用的。
