电木铣正装、倒装讨论

方木头 · 发表于 2014-9-12 13:53:43

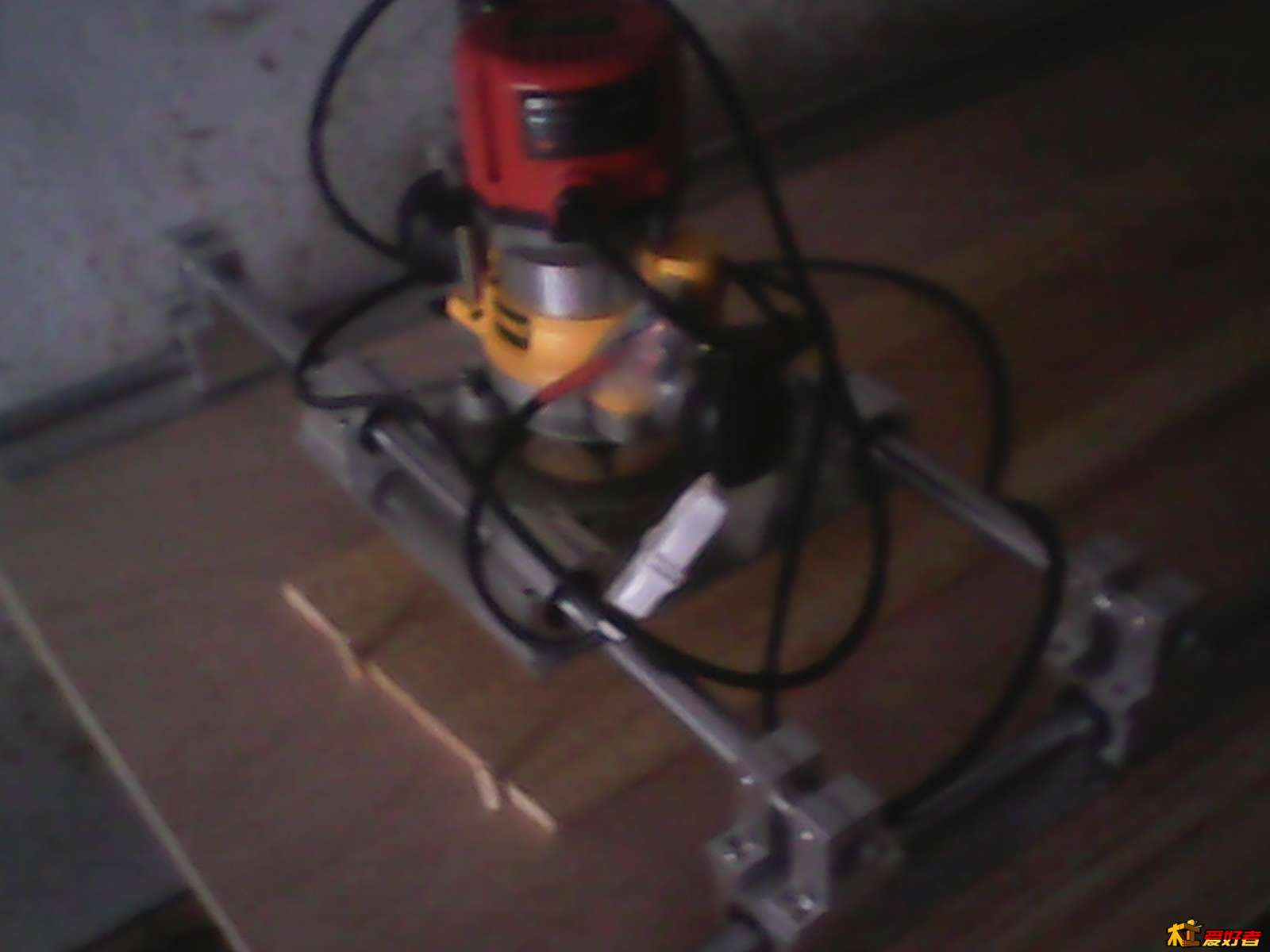

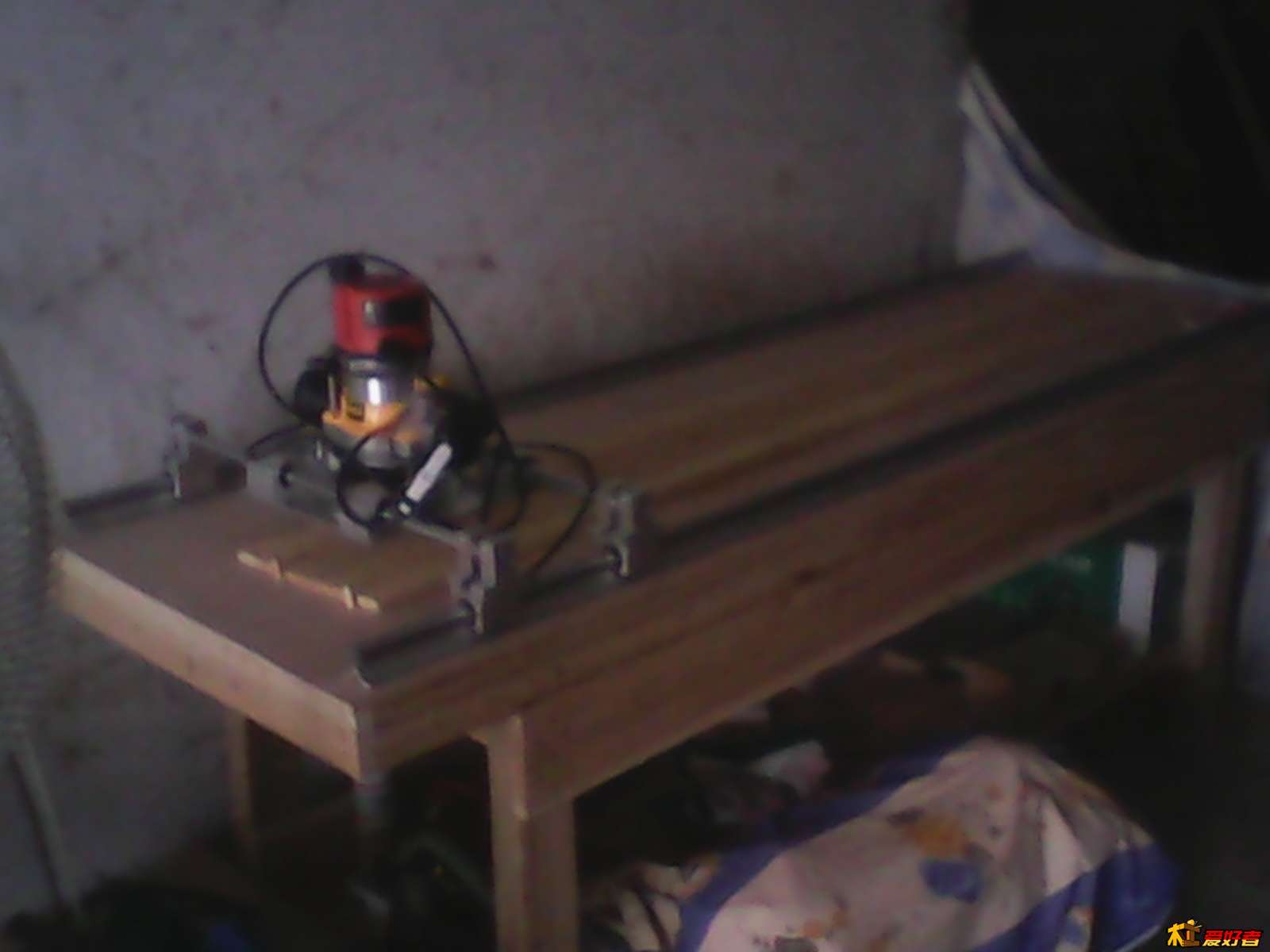

非常不错啦，这里请教LZ，你用多大的光轴，多长多宽？我也考虑做一个正装

透明光 · 发表于 2014-9-12 14:54:38

我也想搞框架的，但是，怕精度不好，现在洗出的板材，过哑炮后，杠杠的

妖刀记 · 发表于 2014-9-12 15:32:51

看你这套系统各种的纠结

陈医生 · 发表于 2014-9-12 17:43:04

zghsgi 发表于 2014-9-12 08:44
* p$ {2 A! D0 g) f" J楼主的框架修乎不是焊接而是螺丝连接的，强度够？

能用，焊接自己搞不定。台钻自己有。

xinyi123 · 发表于 2014-9-12 18:03:30

了了了了了了了了了

机械神童 · 发表于 2014-9-12 18:17:20

楼主的设计有缺陷，大行程的导轨不应该用这样的悬空形式，你应该用带底座导轨，不然你的雕刻机在两端和中间的时候的高度一定是不一样的，不行你可以用百分表来打表你就知道了，机器在两端的时候高度一样，滑行到中心的时候由于重力，导轨出现下绕就是往下沉，这样你加工出来的东西就会出现一个凹面，当然这个量不会太大，我根据图片比例看你的导轨应该是20直径的导轨，所以下沉量估计会在一个毫米附近。你可以检查一下就知道了

liaoxiao · 发表于 2014-9-12 19:20:43

还是侧装吧，能上下移动哈子，做什么都行，关键是省银子哟。

rwofjs · 发表于 2014-9-12 22:11:25

最近流行這樣玩阿！

qybloc · 发表于 2014-9-12 22:45:52

我认为正装费钱，精度难控制。
开板槽直接用台锯，没大刀就2mm拉一次，不用几分钟拉完一个柜子的槽了，正装你就慢慢的夹吧
开榫头也用台锯，关键不用夹，速度快
开榫孔用雕刻机，直接放上去眼睛瞄，戳几个洞，左右拉拉完事，要精确的用轴套+仿形板
门框之类的雕刻机倒装必须的
大件的就手持+靠山

陈医生 · 发表于 2014-9-13 13:11:48

机械神童发表于 2014-9-12 18:17
E" P9 H' G4 v1 Z5 x8 t, Y/ n楼主的设计有缺陷，大行程的导轨不应该用这样的悬空形式，你应该用带底座导轨，不然你的雕刻机在两端和中间 ...

是啊，业余够用了，哈哈

老骥伏枥 · 发表于 2014-9-15 20:05:09

各取所需，自己觉着好就好

老骥伏枥 · 发表于 2014-9-15 20:07:37

DIY就是实践----认识----在实践的过程，不在乎目的，只享受过程。

lanwuwu · 发表于 2014-9-15 20:54:54

正装安全。到装要看到手和轴承飞出来

chengruigy · 发表于 2014-9-18 20:35:18

lanwuwu 发表于 2014-9-15 20:54
" \& m% b% p, a! l+ `$ l( P/ S0 \正装安全。到装要看到手和轴承飞出来

不会吧，我今天刚弄了个倒装，你那样说我都不敢用了

zchxliu · 发表于 2017-10-12 09:32:47

杆的直径多少？不会压弯吗？
