有锥度  难道是要做台钻?对了 求教中心钻的工作原理!

泰安老张

【我的特一营】演完了，继续发帖赚刨花。
2 ^6 y" f8 |9 f- |; ]& }9 E  电机轴的自转加工，就像车床的法兰盘 需要自宫是一个道理，这种加工方法 理论上是零跳动的，但是和钻夹头配合以后可能要出现2丝左右的跳动【这个就不要完美主义了】，
  这种简单的方法 加工电机变径套，就可以在废品站几十元买个水泵电机，能做个珠子动力刀电机，也可以在买电机的时候大声的说；老板娘 有歪轴的电机吗？老板娘会心花怒放的【歪轴的电机不好卖的】，

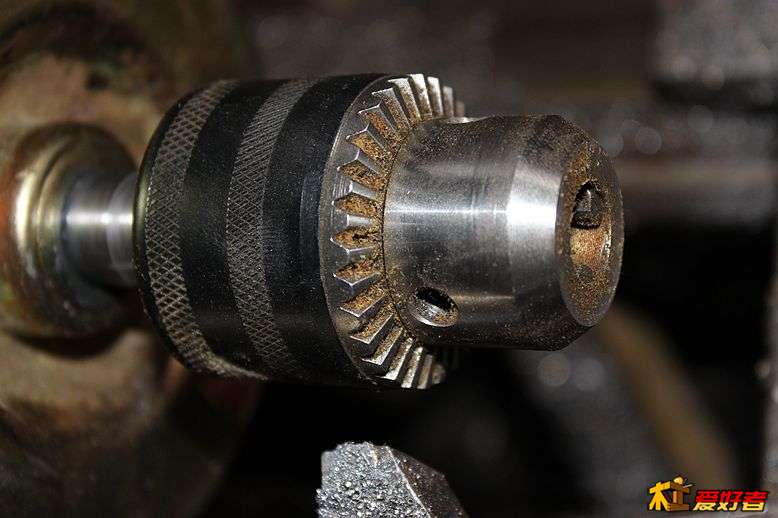

# B  O" m9 o8 f3 `* x  装上钻夹头试了一下，配合很好，不要打表也知道同心的不会错的。
+ S7 }- P+ f- F$ c6 U$ }9 }( z# [
- p2 j4 T  V- R% N

泰安老张

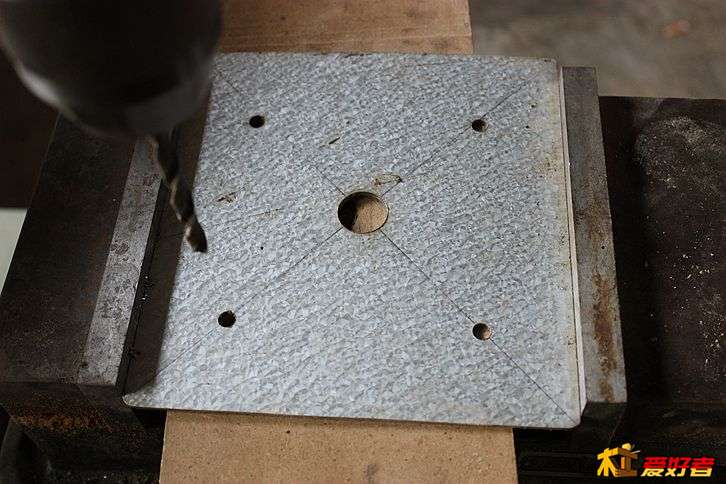

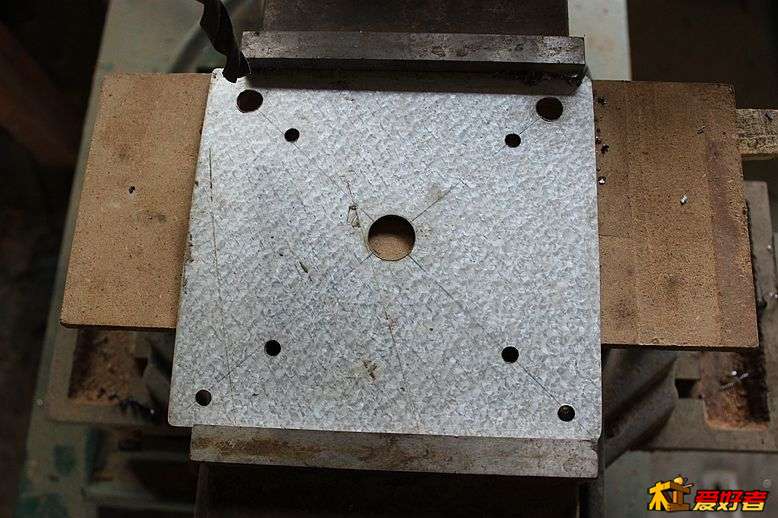

  油烟机电机难以固定，但它上面有很多孔，利用这些孔就好了。在垃圾里找了一块镀锌板，看看尺寸差不多，计算了一下要在上面打9个孔【99归真嘛】。
2 P" @! V  s( ^4 L% P4 W7 e

泰安老张

谢谢观看，困了  明天继续！

靈魂吥鏾

不得不服啊 ！

cj750

自宫是正确的，加胶就一次性，不拆了。

hungry2fish

很有创意啊！
老张要做什么呢？

泰安老张

cj750 发表于 2014-9-7 23:10
& l. }1 k- n) w( M2 J( b- m: s6 F& _自宫是正确的，加胶就一次性，不拆了。

不拆了，电机不值钱的。

金领骑士

继续发啊，看得着急哦，别走神！！！

泰安老张

; d% F  {+ M& k: c7 x实际这个简易的打磨机，到这里就快做好了。剩下的工作就是固定他并接好线路，让它能够·正反转，能有快慢档位，
  我想还是有个能够升降和旋转的底座会好用一些，那几先做底座吧。
   又在垃圾里找了两块惨不忍睹的钢板，由于他们的尺寸比车床卡盘要大很多，不能直接加持，

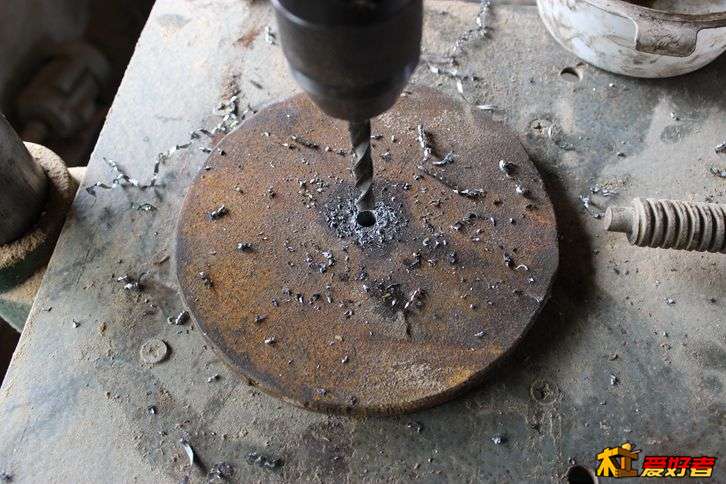

6 |' B: p' D* R/ B) P! n% t. U4 X6 h  先上台钻打个M10的孔

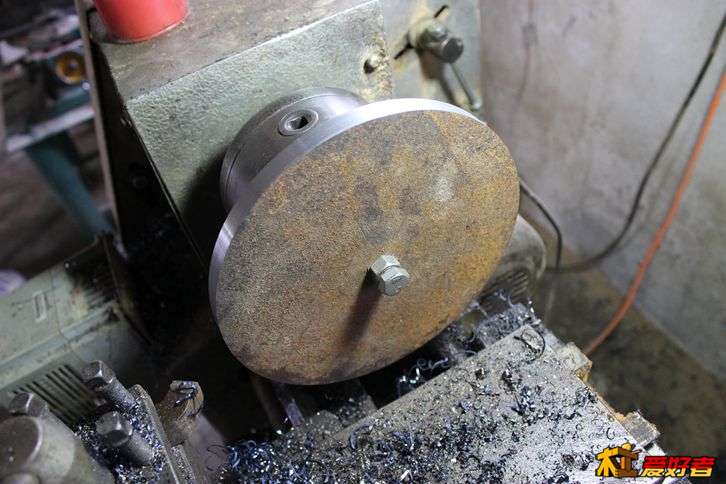

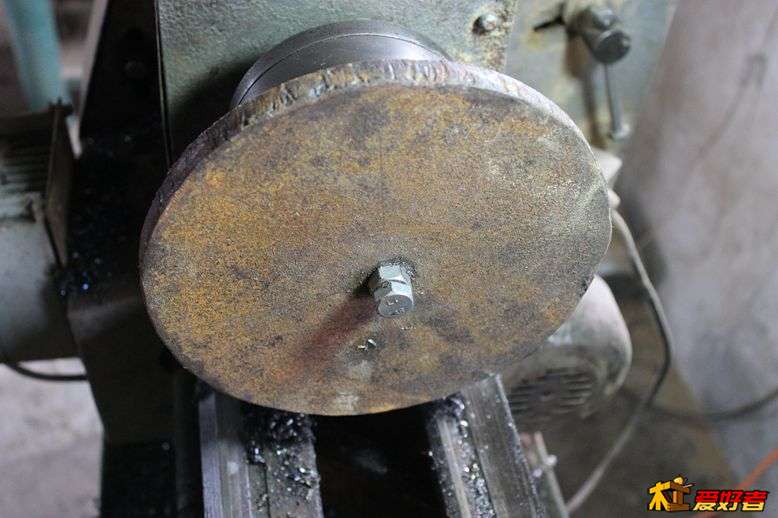

5 Q! S$ _! }* x0 T 打好孔以后这样装在卡盘上。后面是一个事先车好的圆钢，有M10的内丝。
* d5 }; f% ?+ y( a' e' \: D
2 n; ]3 t. I$ \( X! M

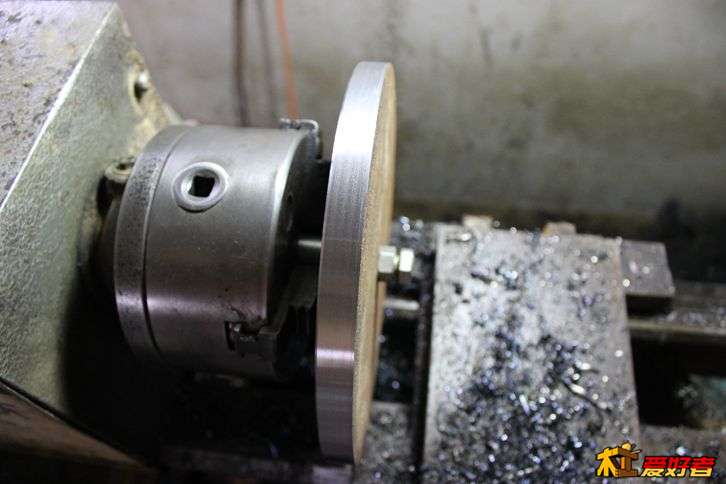

5 h. d* F" k8 Q0 e 这种废旧的钢板很不规则。外圆不好车的，转速200就足够了，吃刀大了很容易崩刀，尽管很小心，还是坏了一把焊接刀，
5 Z9 l( s1 P- M& _6 p
* u' c4 V# R% E& T$ a( E7 G

泰安老张

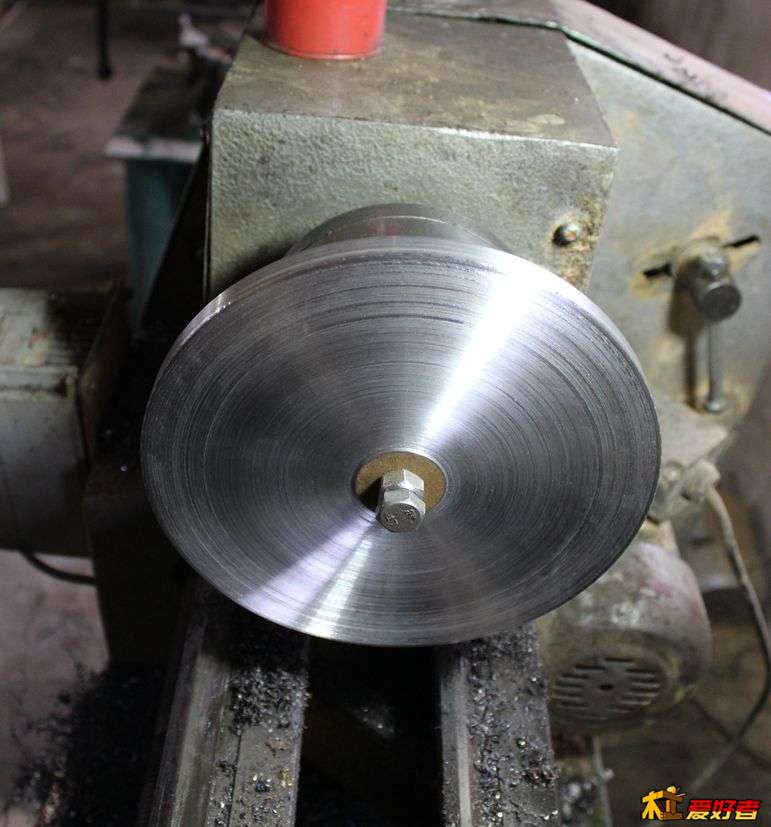

7 R" R/ u' ^$ k" e  端面好车很多。两刀就车好了。它和车床卡盘的法兰差不多，只不过没有台阶。
6 p2 h9 \% {, n( Q/ [

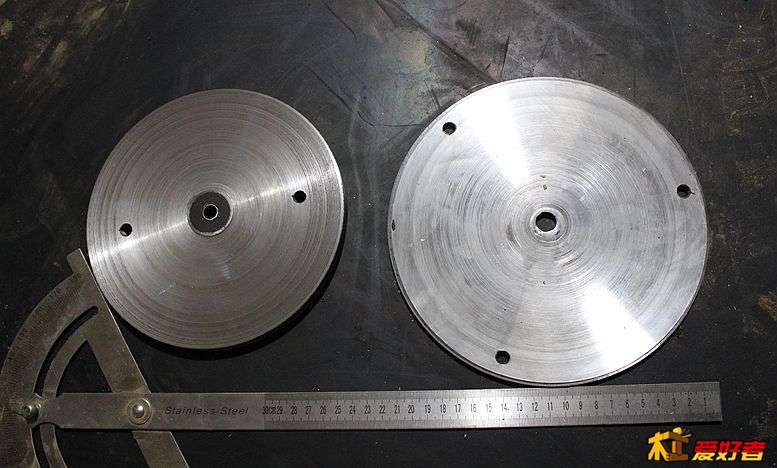

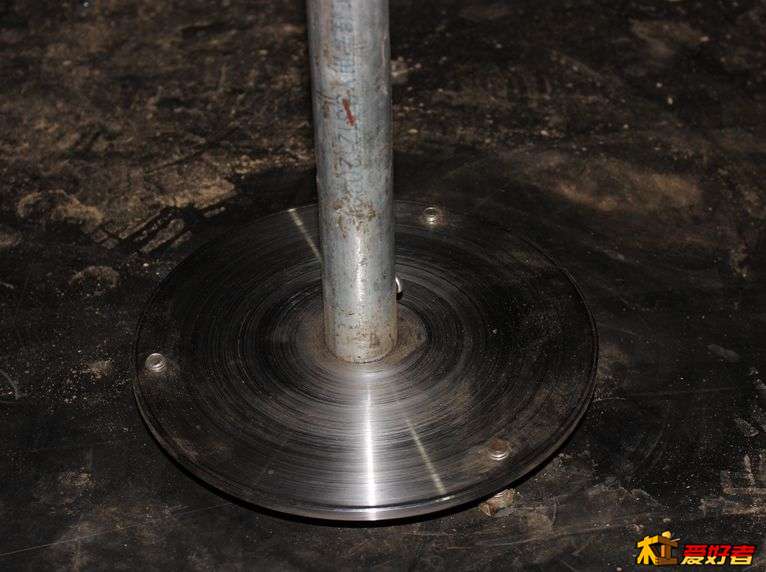

) o3 s- x( u9 F' \3 m) H  f  两个铁烧饼车好以后，上台钻打孔并攻丝，大一点的放在下面，再上3个底脚。
3 S$ v8 G3 n4 ~$ }* }' @5 H! d& X) n

泰安老张

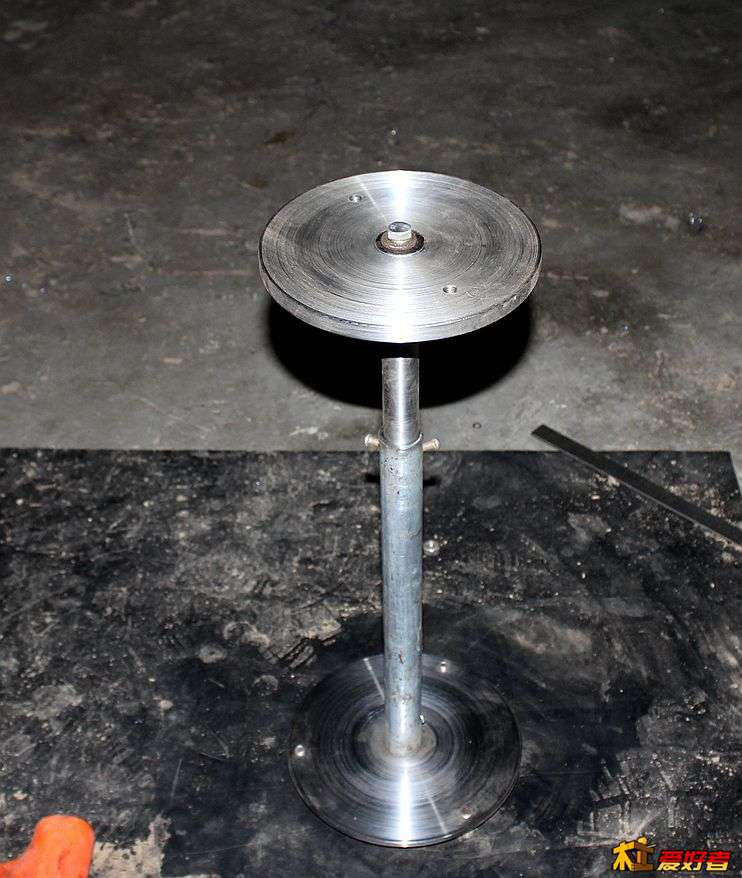

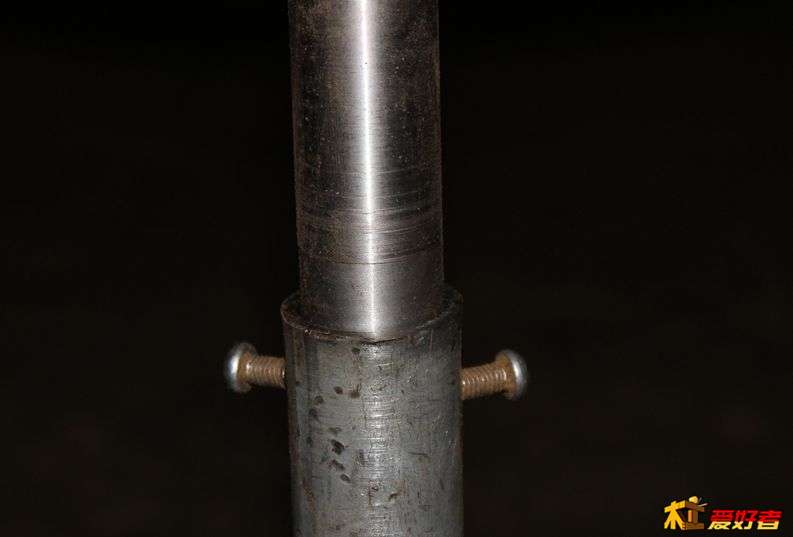

1 o; `" y4 u- C7 @9 T' t支架的立柱，下面用的一段废旧镀锌管，没有再加工，上面的那一段用圆钢车制。

泰安老张

  越做越觉得不爽，因为3个电机才花了60元【尽管有一个是坏掉的】，这个架子废铁也有几十元。

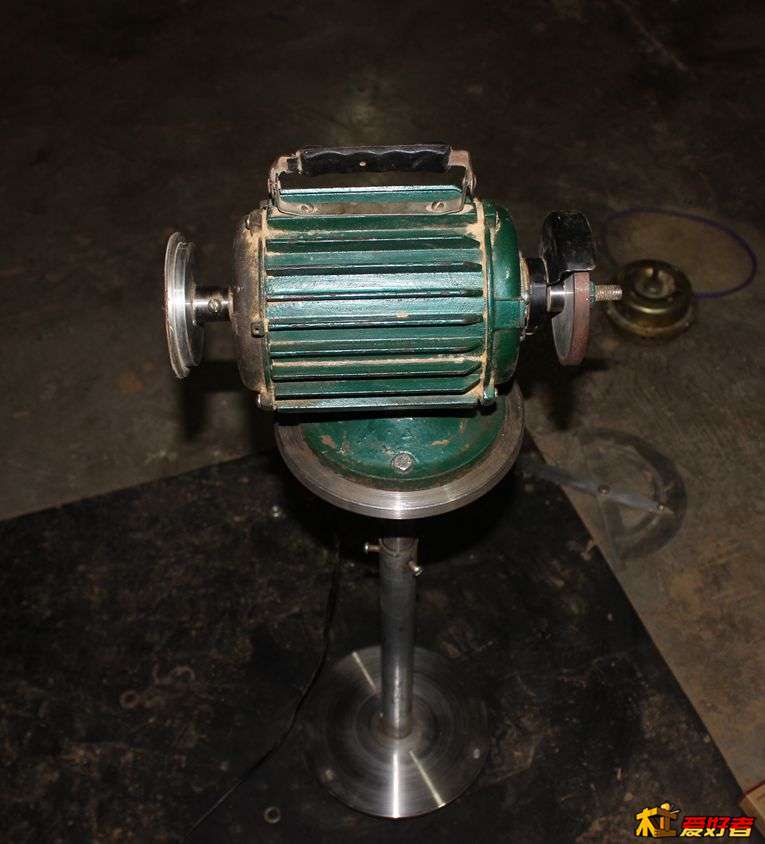

8 ]. |6 n/ y9 r  前些日子我还用垃圾做了一个砂轮机，这个做砂轮机的架子正合适，
- r9 m+ |: P' F

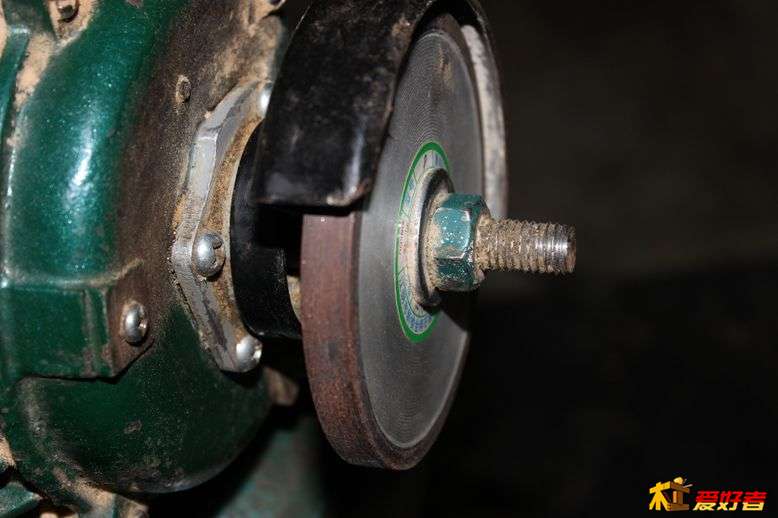

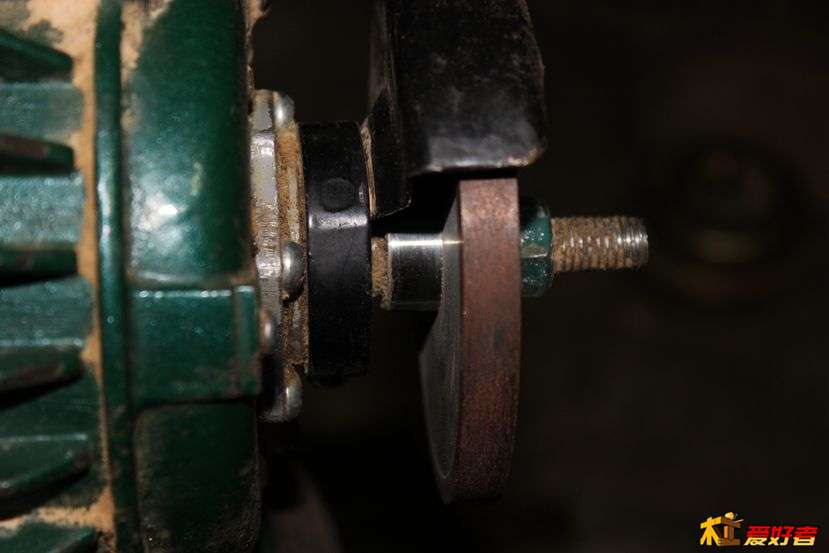

4 Y- K0 D6 f; g, S2 [5 H$ Y  做砂轮机的过程没有拍照片，实际就是一个水泵电机。这种电机没有启动的离心开关，启动时无力，不过做砂轮机还好， 砂轮的精度就在这个连接套上，这个搞不好砂轮就会摇摆。为了安全又找了一个旧角么机配件装在它的上面。

泰安老张

  以前买的成品砂轮机，固定在桌子上，机器一开动，它总是拉着桌子满屋里跑，没有办法啦，只有把这个调皮的孩子用水泥固定在地上，自己做的这一个就不会这样，我通常就放在桌子上 不用固定。

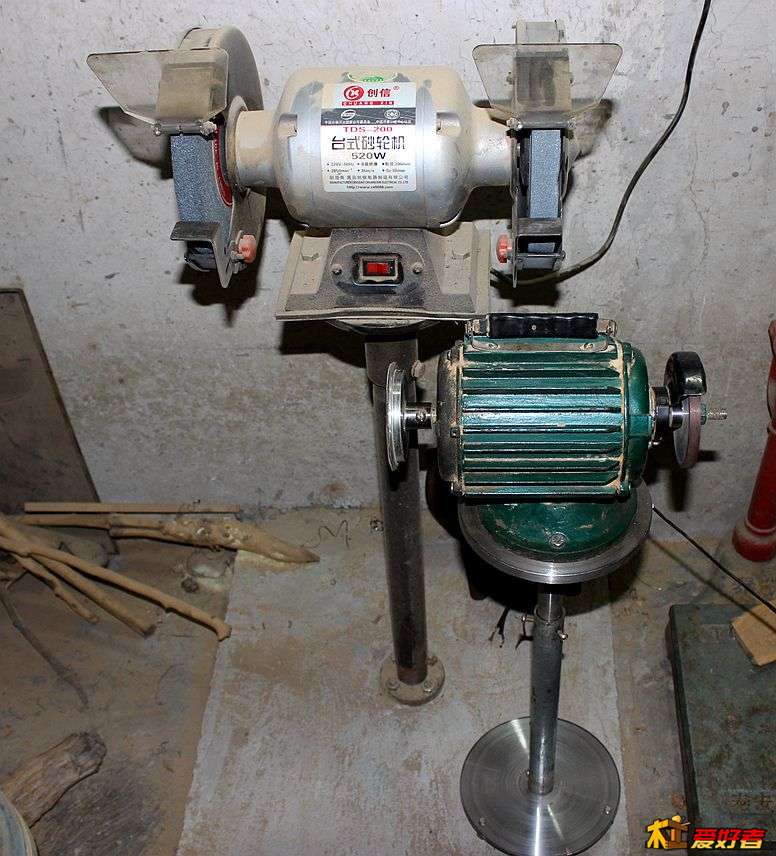

- |6 y$ k" `) ]# k   因为要磨不同的刀具，要多个砂轮机才好，这两个放在一起，一高一低 一大一小，还是蛮好看的。
; `3 P1 n6 P' w& Z9 D0 F

jerryhuang3036

好创意，好手工，学习了
