修复一台残旧不堪的CQ6123车床。

fffaaa · 发表于 2014-9-7 18:44:12

只要功夫深铁杵磨成针！！只有废人！！那来废物！！！赞一个！！！！

qf8901 · 发表于 2014-9-7 20:42:08

这床也太旧了吧？还好，在楼主的努力下又焕发了青春！

富丽 · 发表于 2014-9-7 20:44:48

厉害

hangfengz1107 · 发表于 2014-9-7 21:07:04

五金工,修的太好了!!

㊣學會珍惜㊣ · 发表于 2014-9-7 21:15:14

老师傅硬牛的

㊣學會珍惜㊣ · 发表于 2014-9-7 21:19:03

老师傅啥时候晒晒您自制的铣床啊！我也想做一台！

1979燃 · 发表于 2014-9-7 21:25:42

天翻地覆大变样啊，都不认识它了，哈哈。

love9301 · 发表于 2014-9-7 21:31:43

不止是个木工了

13103245161 · 发表于 2014-9-7 21:56:23

天翻地覆大变化赞一个!

xugongrj · 发表于 2014-9-7 22:15:00

牛人。可以把一台报费的车床改成数控的

泰安老张 · 发表于 2014-9-7 23:36:18

这床只有在马老的手里才能起死回生，否则就回炉了。
马老啊，您为木友兄弟们服务，又经常出作品，最好再上台新床，还是新床出活快，我是没有时间，否则早就再上一台新的了。

热爱DYI · 发表于 2014-9-8 01:33:29

cj750 发表于 2014-9-7 18:34 7 s# E3 r& X R: h: q' q
不干挑扣活禁止用开合螺母，为了保持丝杠精度。纵横走刀靠丝杠中间直槽配合蜗轮蜗杆实现，好在是家用，无 ...

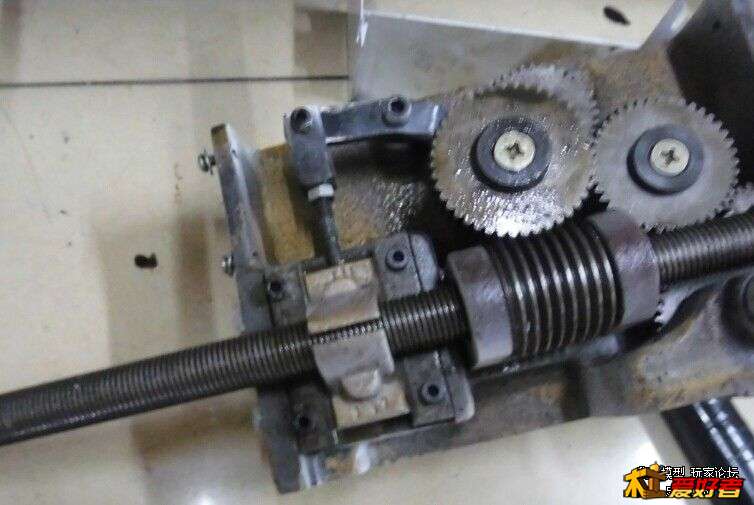

这型号的床是没有横向自动走刀的（中拖板走刀），至于这样设计可能是便于改进型增加横向自动走刀。这种设计对于丝杆精度要求不高，因为在丝杆上有一道槽，蜗轮与丝杆槽配合，靠这道槽带动蜗轮转动，离合螺母是假的螺母，没有螺纹的。我借用别人的图片，一看就明白了。

借用别人的图片

热爱DYI · 发表于 2014-9-8 02:07:52

泰安老张发表于 2014-9-7 23:36 & I# V) Z) T6 p1 p$ J6 H+ d4 j1 i
这床只有在马老的手里才能起死回生，否则就回炉了。
# Z6 w! T" N' U( _) X0 E 马老啊，您为木友兄弟们服务，又经常出作品，最好再 ...

我也想直接用上商品机，而且已有一台商品机，但是商品机有几个不符合本人之用，首先噪声大，因为商品机多于是用齿轮传动(起码自动走刀是靠齿轮的)，二：小床刀架上的压刀螺丝多数是用M6，这个强度不够(我那台"真牛"CJ0618经常被扭断螺丝头)，所以刀架螺丝必需要M8以上。三，要有点工业味道的床用起来才爽快，但是商品床有点工业味道的体积会比较大，噪声更大，本人很怕在烦杂的噪声下干活，甚至有种恐惧感，因为噪声大容易分心，精神稍不集中容易出事故。四，因为当时一直没有铣床，要靠车改铣，但是商品小车床其中拖板行程太短，一般只有100mm左右，难满足铣四边的长度，如果想铣槽钢两头就更困难，甚至是不可能，自制的就能轻易做到。
现在这台床能满足我的需求了，两尖距长度可达470mm(原来是520mm，因为用了125卡盘)，中拖板上有两条T槽，可以随意发挥其用处，只要做出能车螺纹(不用挂齿)就完全满意了。

插队木匠 · 发表于 2014-9-8 10:55:30

热爱DYI 发表于 2014-9-7 11:10 # }9 y' b5 n8 v1 P' b
修复好的大概整体

旧貌换新颜，牛。

holyland · 发表于 2014-9-8 12:48:25

佩服，这个车也能修到10cm5个μ。比大部分小车床出厂精度还要高。
