前一段时间我要用到槽刨，但对市售槽刨不满意，一是觉得式样不好看，做工粗糙；二是认为两根导棒太长，不便收纳；三是感到那种式样会搁手，有点别扭。于是打算做一个自己想要的槽刨，结果，做下来的成本大大超过市售产品。
为了实用、舒适，在传统中式槽刨基础上装了西式把手。为了美观，把所有五金件都隐藏起来，刻了纹饰。做得有点复杂，增加了难度，对我的业余水平和纯手工是一种考验。试刨效果不错，出花顺畅，槽路平直。
由于每次DIY的东西都是第一次制作，难免会留有遗憾。这次制作也同样如此，尽管已经比较小心了，也改动了设计图，但还是有不满意的地方。要是再做一个，就会好很多。过程不全，拍照偷懒了。
材料：各种小红木、3mm厚x30mm宽的不锈钢板，强磁片
尺寸：长210mm，宽45mm，高60mm(除去把手）
|
-

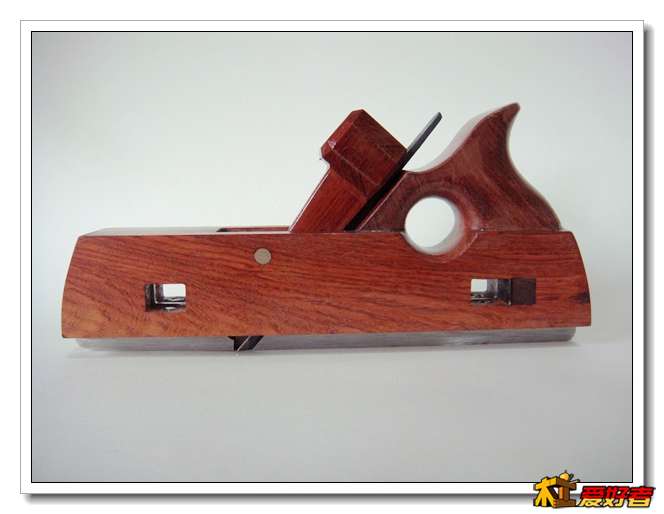

槽刨
-

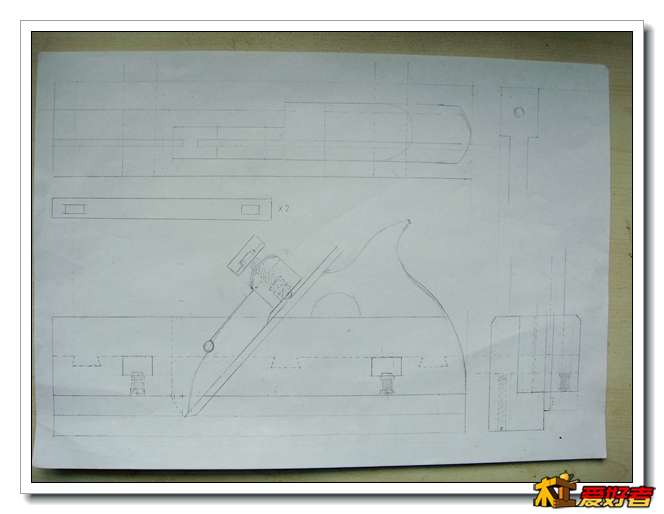

设计图纸，制作中有改动
-

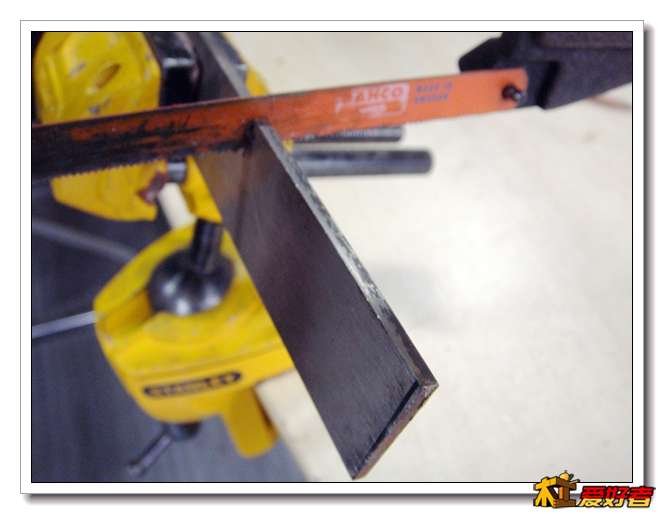

锯不锈钢
-

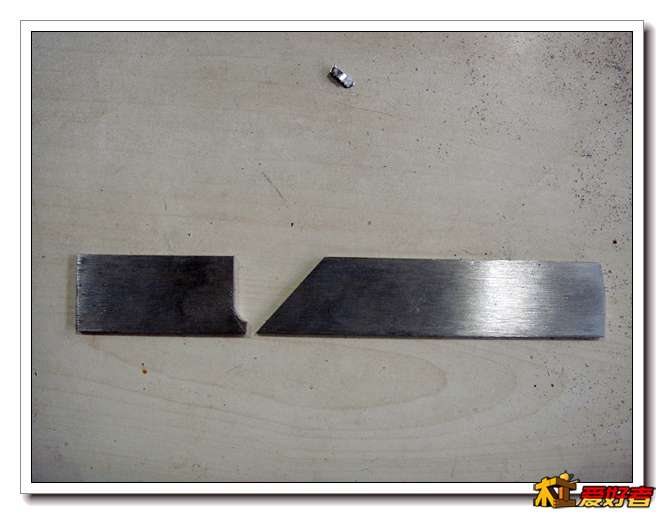

锯好了
-

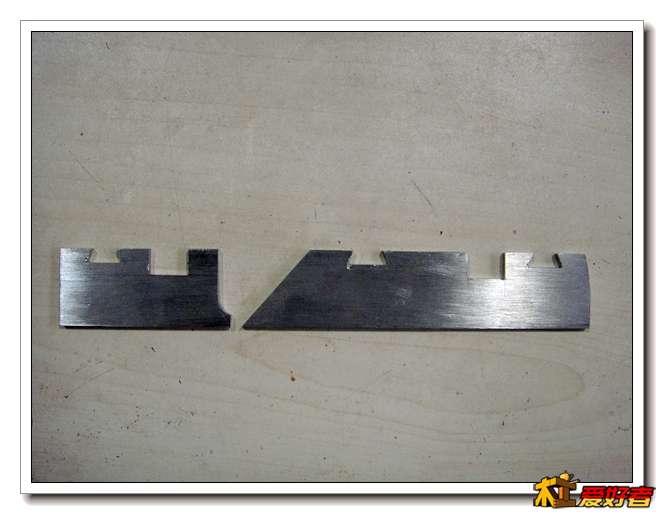

钢板上开燕尾榫、导棒槽
-

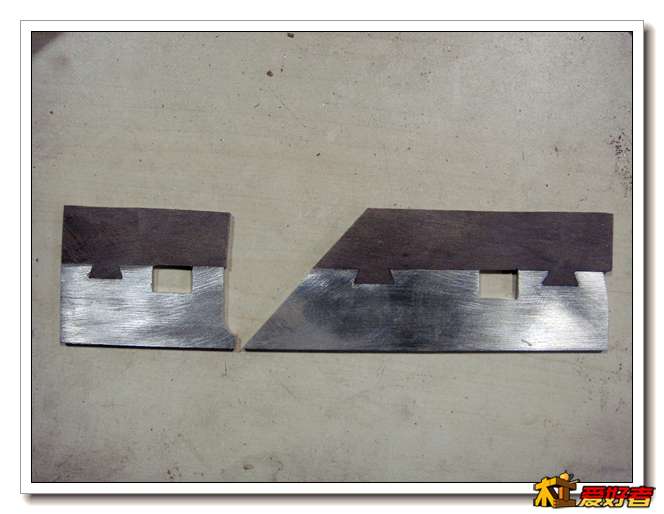

镶入木片
-

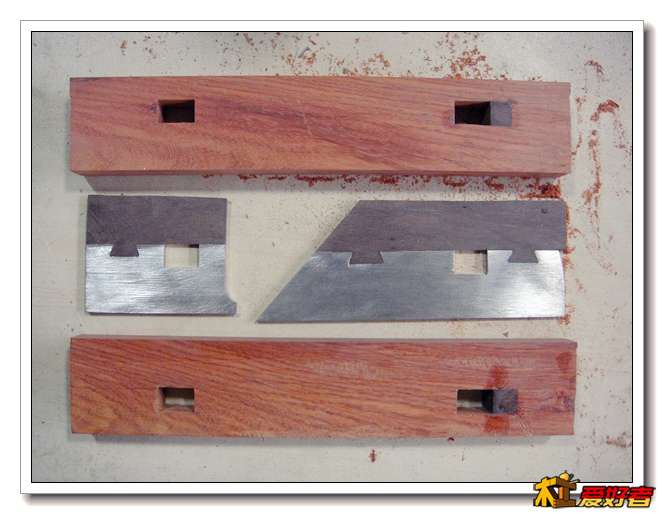

主要零件
-

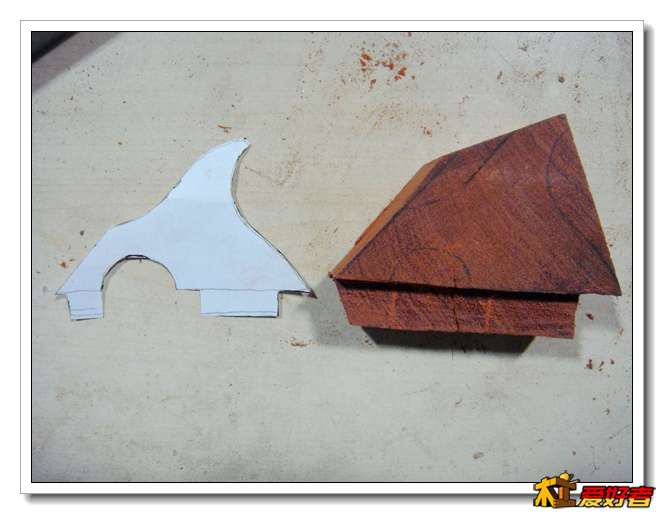

做把手，下面开两个直榫
-

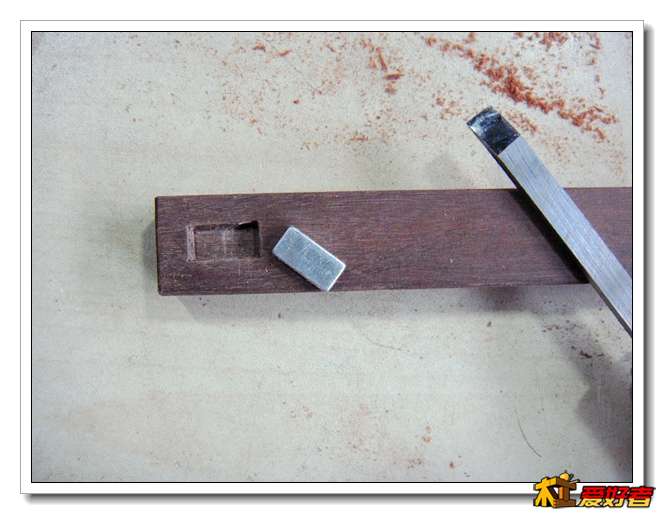

强磁嵌入导棒，便于收纳
-

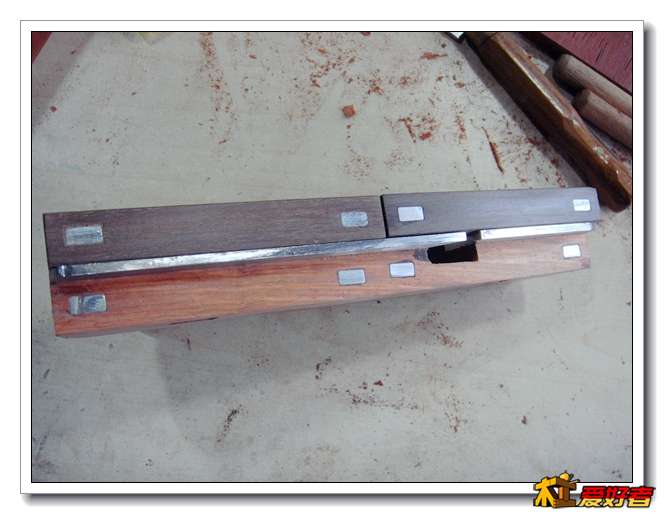

一共8片强磁片
-

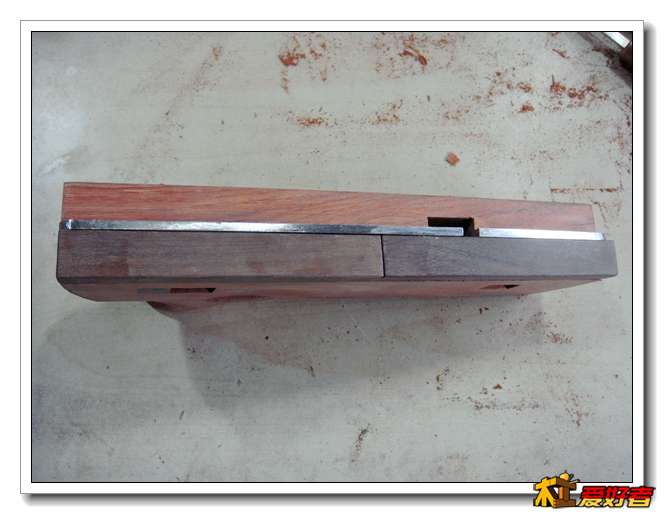

吸力强劲，不用担心导棒丢失了
-

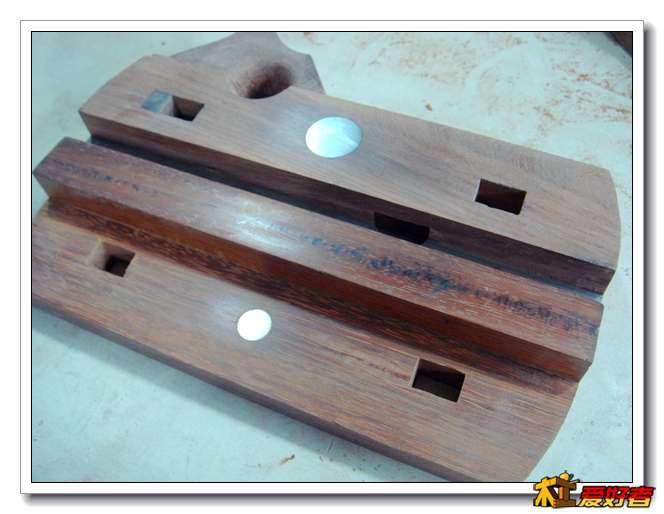

一侧潜入圆形强磁
-

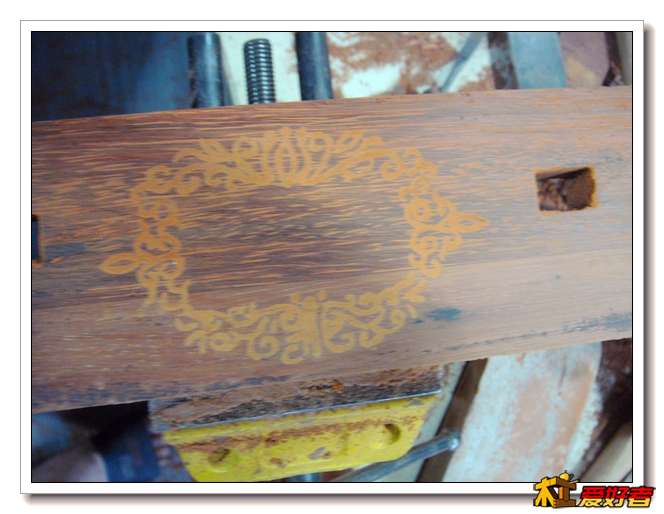

刻花，面积太大了点，有点粗糙
-

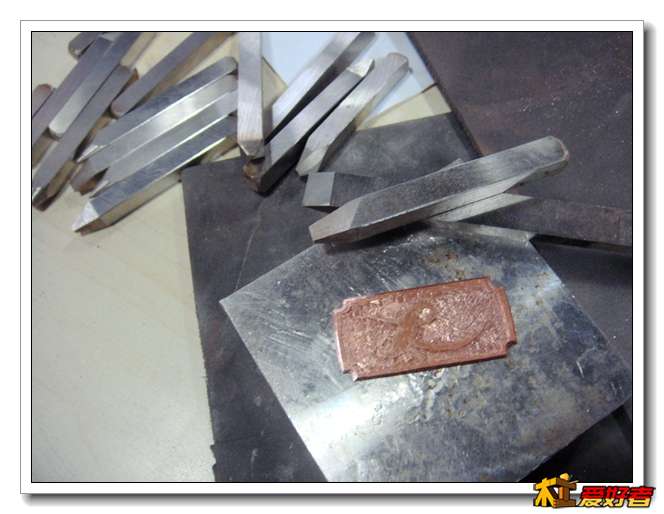

錾刻装饰铭牌，紫铜
-

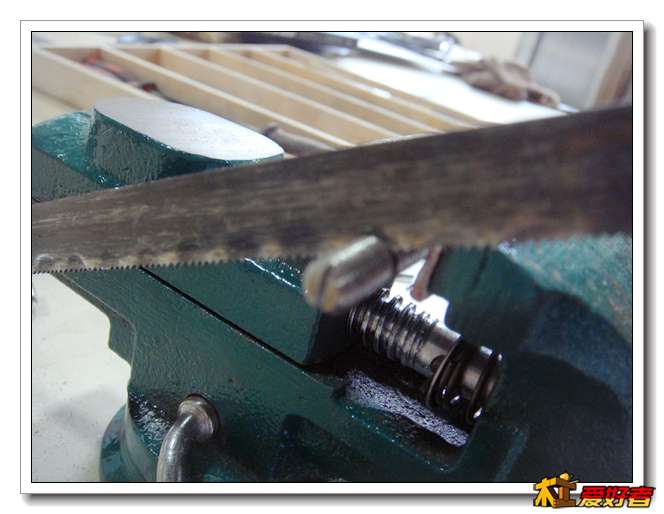

用不锈钢丝杆做紧定螺丝
-

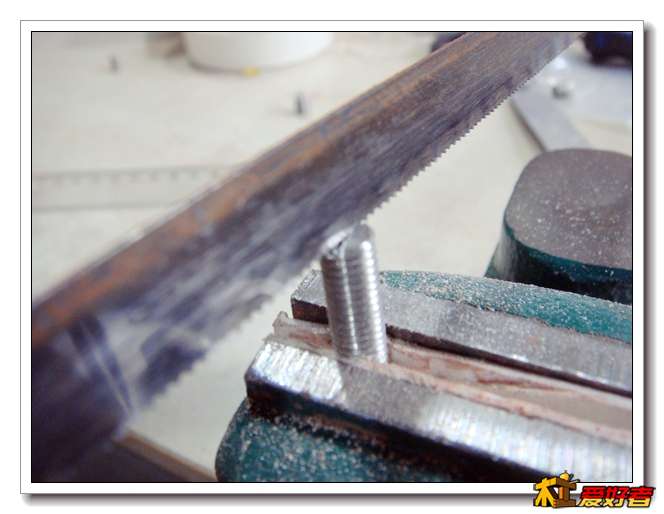

一字紧定螺丝，方便普通螺丝刀
-

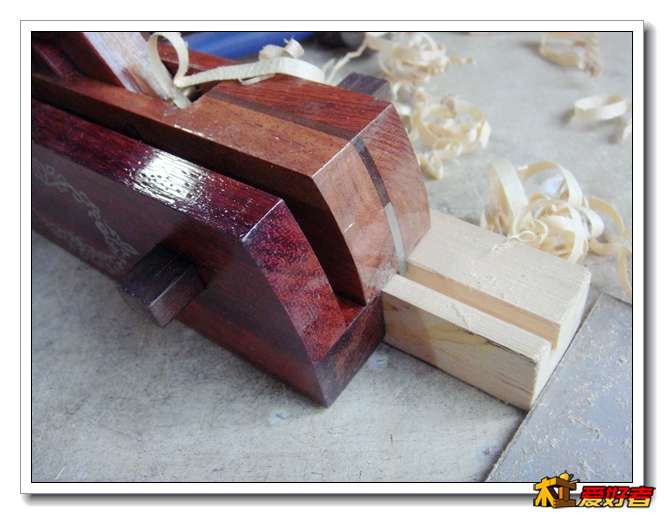

试刨，很流畅
-

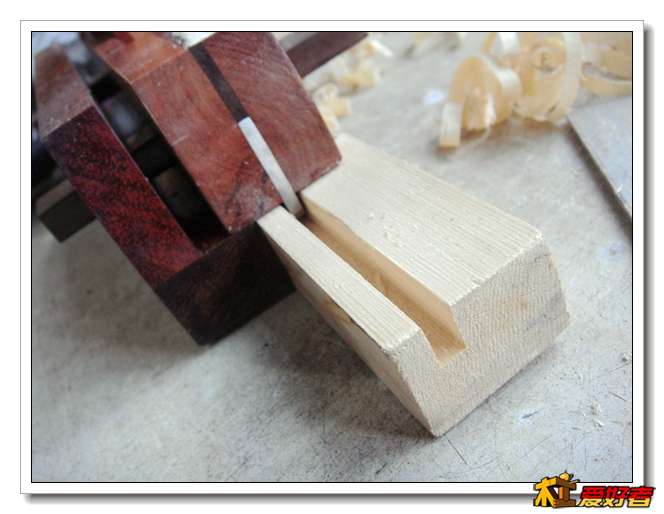

槽的效果还不错
-

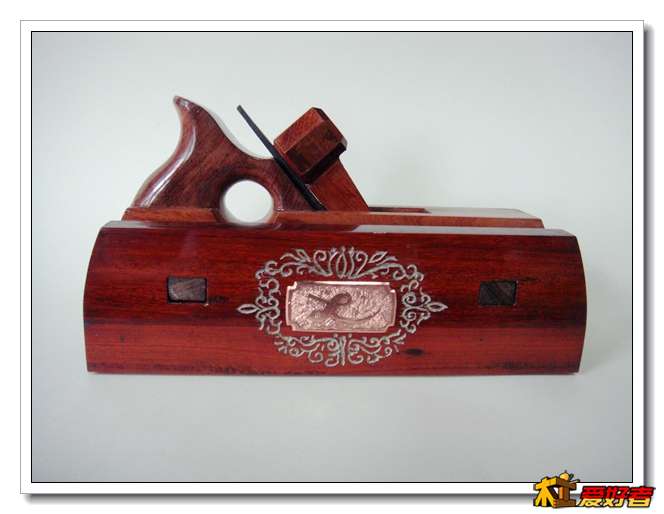

完成
-

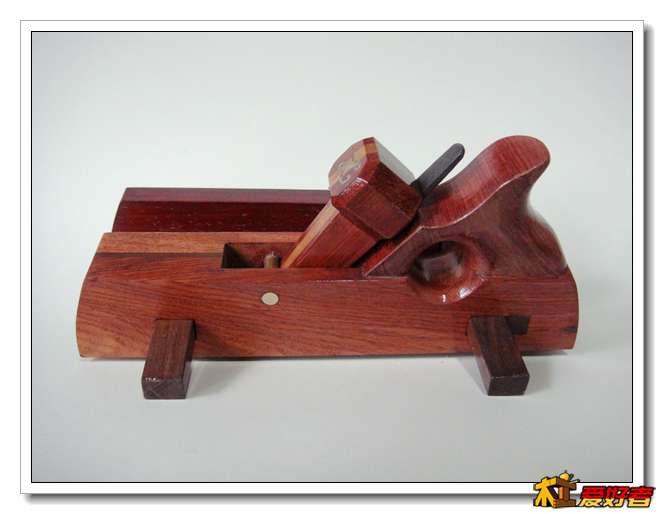

正面
-

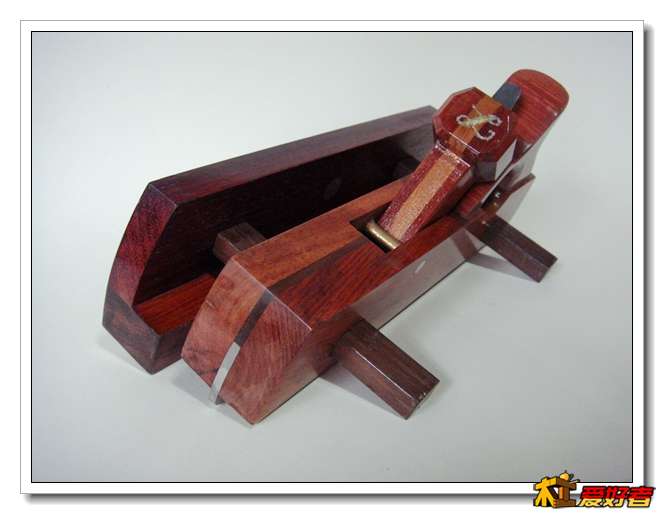

前面
-

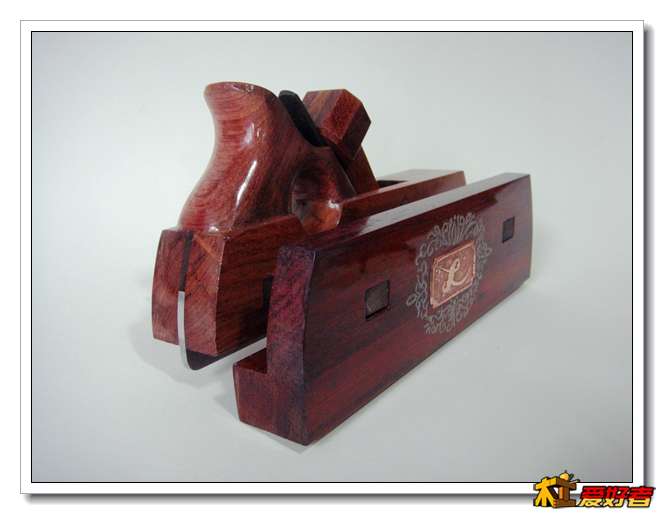

后面
-

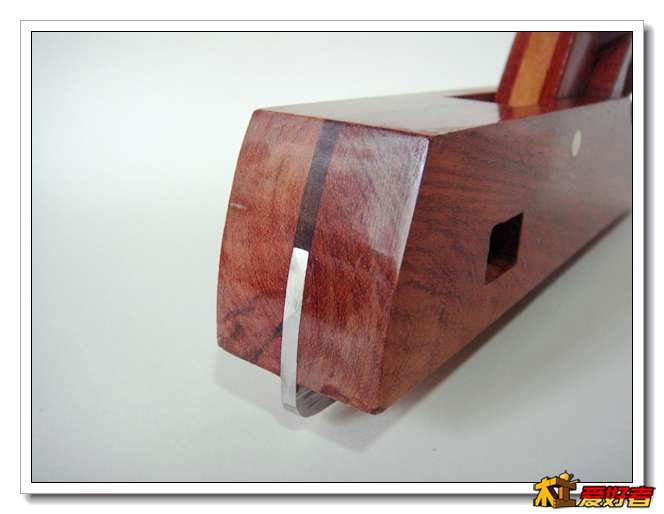

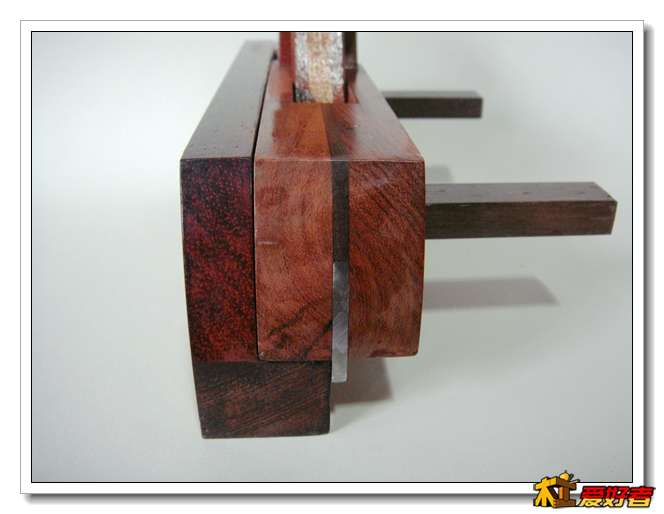

前面细部
-

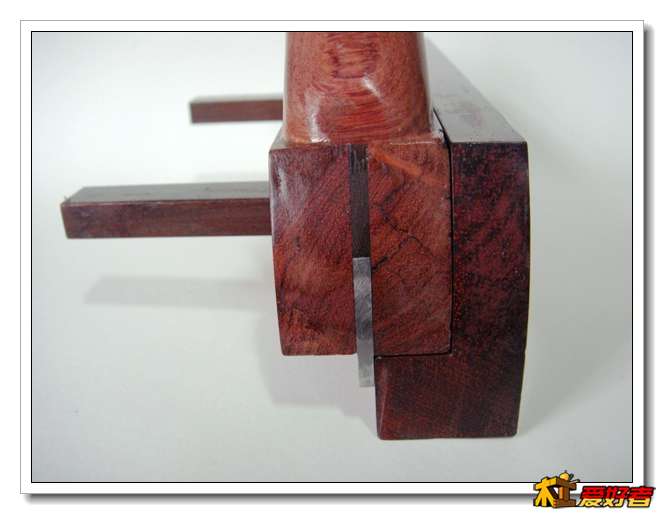

后面细部
-

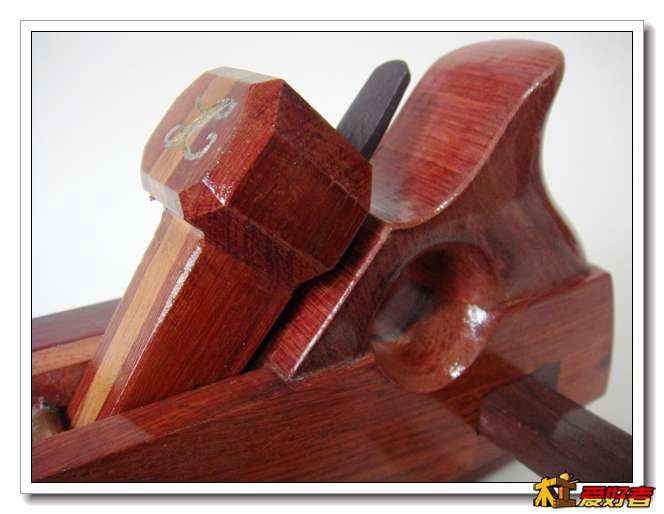

刨座细部
-

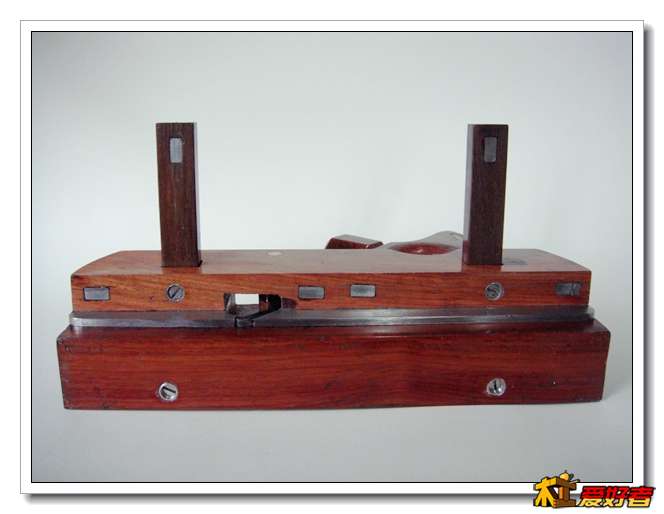

底部
-

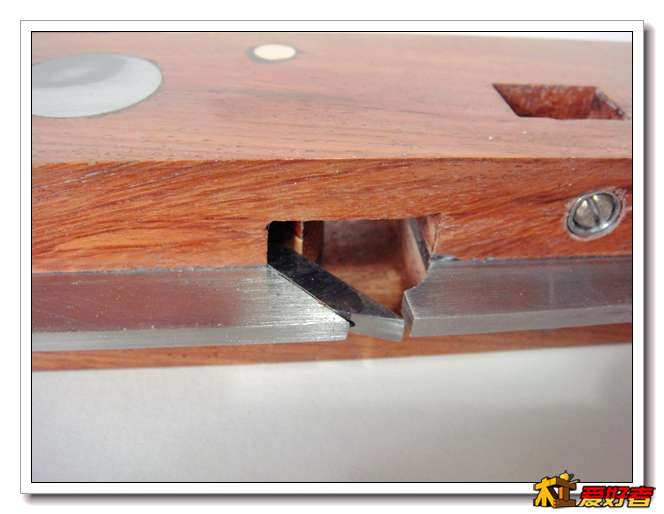

底部细部
-

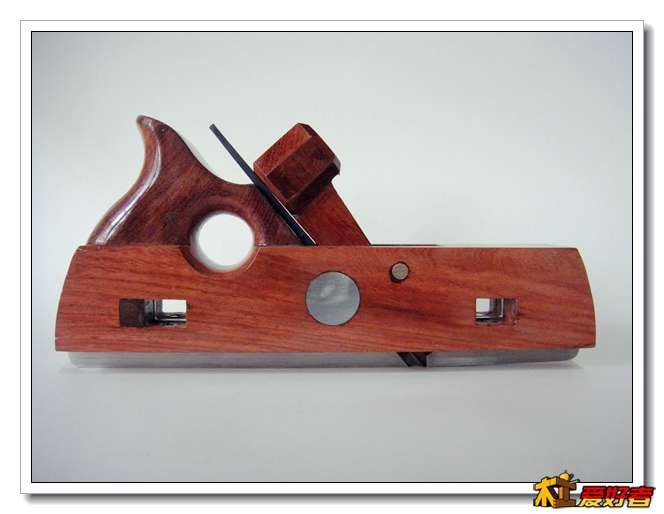

拆开的成品
-

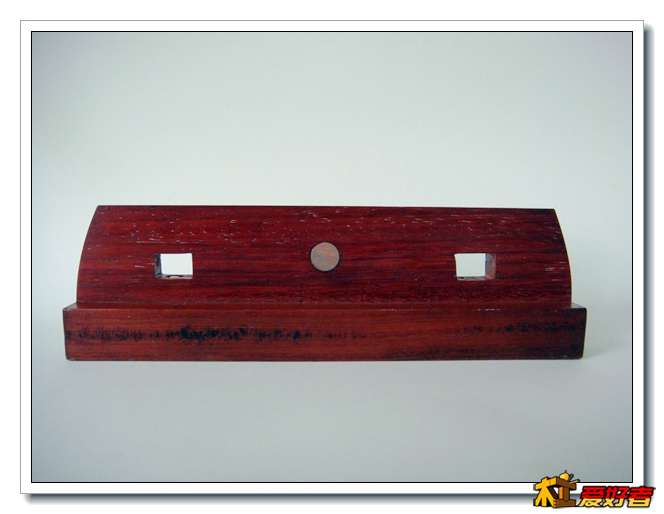

导板
-
前面细部
-

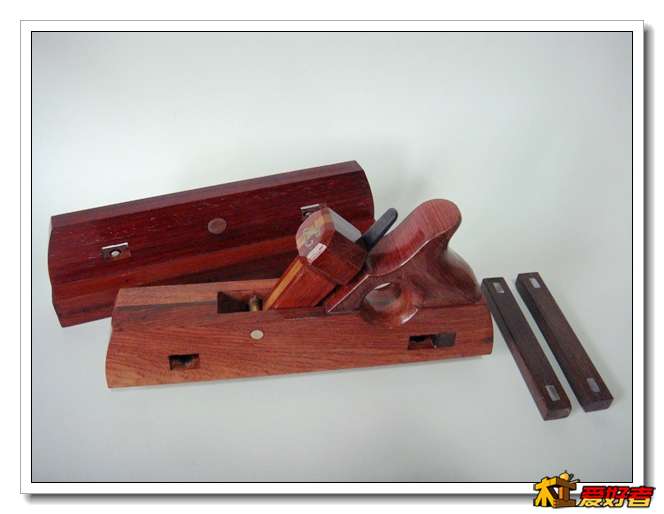

全部零件
-

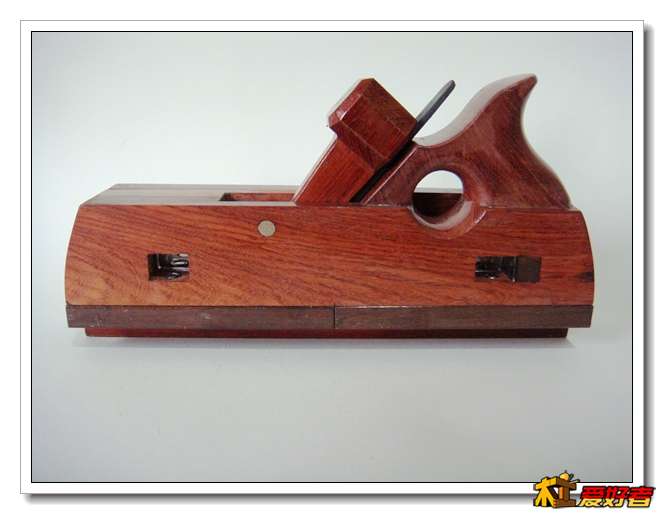

收纳的效果
-

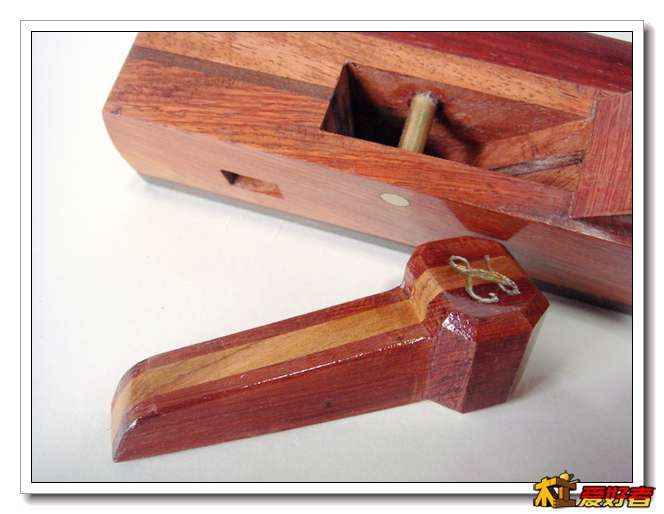

刨楔
