正在上演09春节大片《一个人的装修，一个人的世界》，正在做实木卯榫家具非板材

hzhongbo · 发表于 2009-3-22 21:26:09

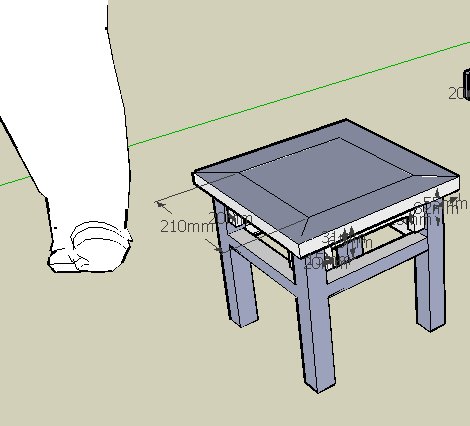

首先呢，我是按照1:1的比例在SU上画出这个凳子，重要的是，要在头脑里对这个凳子进行对比分析，所以对比就是看看这个凳子采用了什么卯榫工艺，分析就是结构是如何实现的。作为普通人我无法采用工程力学的方式去分析这个凳子的结构和力学等，但是想想，我们的祖先就会吗，他们也不会，所以，没关系的。这个凳子的卯榫结构并不复杂。现在就开始具体操作了。第一步在SU上按照凳子的大小画图，如下

hzhongbo · 发表于 2009-3-22 21:27:48

发图又不行了，先得传到相册，然后再贴图，很是麻烦

hzhongbo · 发表于 2009-3-22 21:30:44

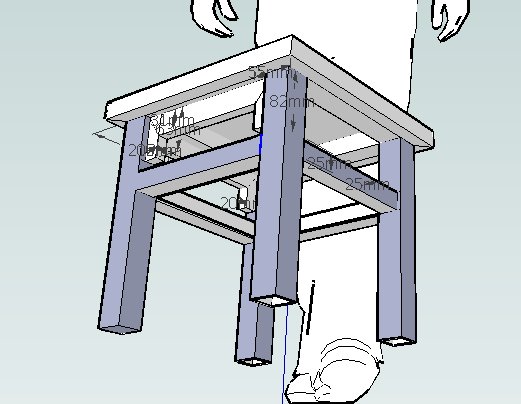

我家里的笔记本落后了，SU做图比较困难，马虎看吧。

hzhongbo · 发表于 2009-3-22 21:34:56

本帖最后由 hzhongbo 于 2009-3-22 22:06 编辑

基本框架都出来了，现在可以看到我的手法了，我首先按照木头的独立机构在凳子上选取一个单独的机构，然后采用复制移动的方式拉出来，方法是按CTRL键盘选取需要的构件，例如，这个凳子的腿

hzhongbo · 发表于 2009-3-22 21:38:14

本帖最后由 hzhongbo 于 2009-3-22 21:51 编辑

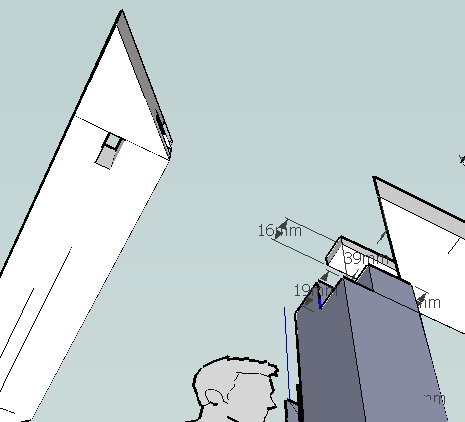

这样我就能保证这个腿的比例完全符合要求，而且开榫的位置也绝对正确，然后我按照设计要求给这个腿加上榫头，或者榫槽。看图

living · 发表于 2009-3-22 21:42:55

楼主强人啊，我家也是自己在装修，08年8月开始，到现在还没有搞完，漫长的啊......

zfm571 · 发表于 2009-3-22 21:45:12

谢谢楼主，讲的很详细~

hzhongbo · 发表于 2009-3-22 21:55:45

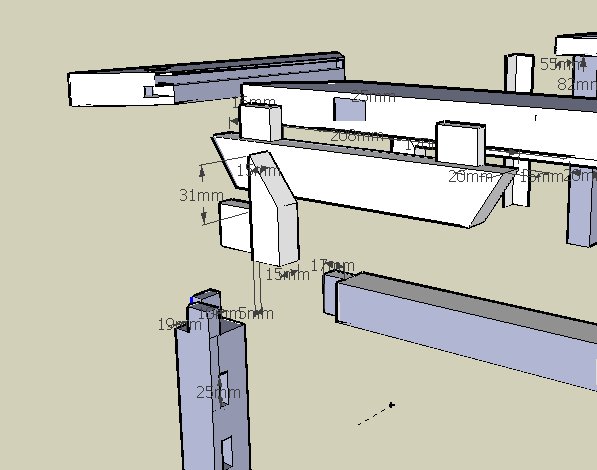

根据这个已经可以参照施工了的腿，如上再拉出其他的构建，因为这个腿上的榫头的关系，那么其他结构配和的榫槽的结构尺寸也没有问题了吧。看图

hzhongbo · 发表于 2009-3-22 21:58:17

以此类推，把需要施工的构建都拉出来，然后以后就按照这个结构图施工吧。

hzhongbo · 发表于 2009-3-22 22:03:04

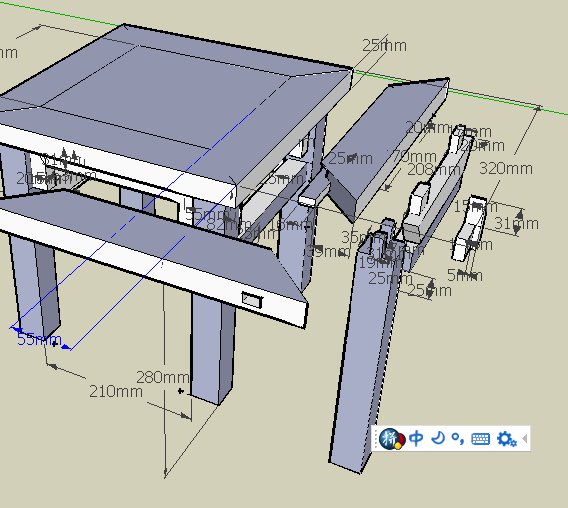

假如你想发表效果图，或者希望做的模型很好看，那么可以继续给他贴图，打光，修饰，这个自己研究了了吧，看看，设计图和分解图。哦，对了，这个凳子是因为要给你讲解，临时做的，所以不算精确，但也能说明SU做设计图是如何的快了吧

hzhongbo · 发表于 2009-3-22 22:04:39

还想知道那个凳子我是如何画出来的吗？这个相当的简单，哈哈，自己琢磨琢磨如何

zfm571 · 发表于 2009-3-22 22:06:38

方法很科学，很受启发！还想问问：部件拉出来后，榫头之间的对应尺寸关系怎么找？用虚线辅助吗？

hzhongbo · 发表于 2009-3-22 22:12:55

这个需要测了先前划的那个凳子了，然后根据榫头画榫槽，尺寸都是有的，只不过需要测量。

hzhongbo · 发表于 2009-3-22 22:18:51

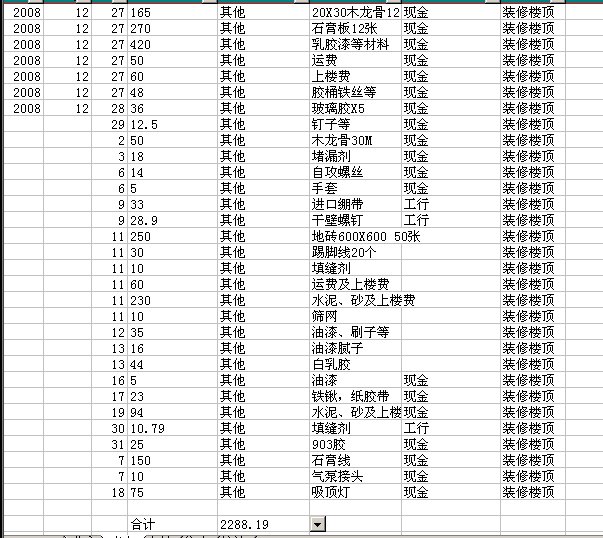

恩，对了，今天的话题是这次装修的费用问题，大家先看看我记录的清单吧

zfm571 · 发表于 2009-3-22 22:19:48

哈哈，让我猜猜你是怎么画凳子的：是不是把图导入以后再依样描？具体方法，希望你透露一下！
