新手报到刚雕刻的无事牌

采药者 · 发表于 2014-9-2 14:28:43

新手就直接上贵重的木头羡慕啊

senzh01 · 发表于 2014-9-2 14:34:38

铝合金框架，设计合理美观

JLWXF · 发表于 2014-9-2 20:42:01

网上买料两天制作电机座及一些过度板三天（下班业余时间呵呵本人工厂工人

）总的安装两天加一个周日休息
总的花费 1317.3元（电机座过渡附件不算基本是一些边角料加工的）
主要配置：三轴电机：2A57普通步进电机二手
      驱动器：7128 【3A】
      丝杆：8mm导程4mm不锈钢T型丝杆
      主轴：直流400瓦风冷主轴配铝合金座
      滑杆：直径12mm镀鉻光杆
      控制卡：usb控制卡【4轴板】
      整体框架：铝合金型材 3030 角件加固完全没有加工
      工作台：20120 T型螺母锁紧未加工
      丝杆安装方式双螺母弹簧排除间隙松紧可调

JLWXF · 发表于 2014-9-2 21:56:48

三轴行程:X180Y160Z75

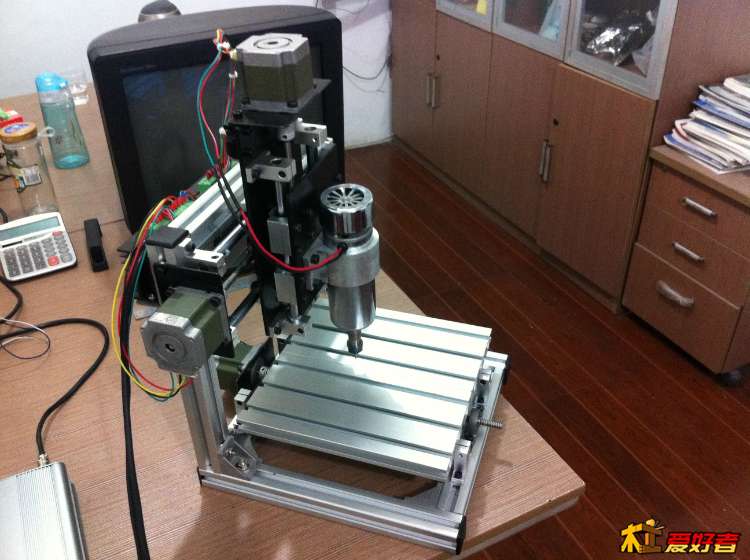

这是整机的图片:

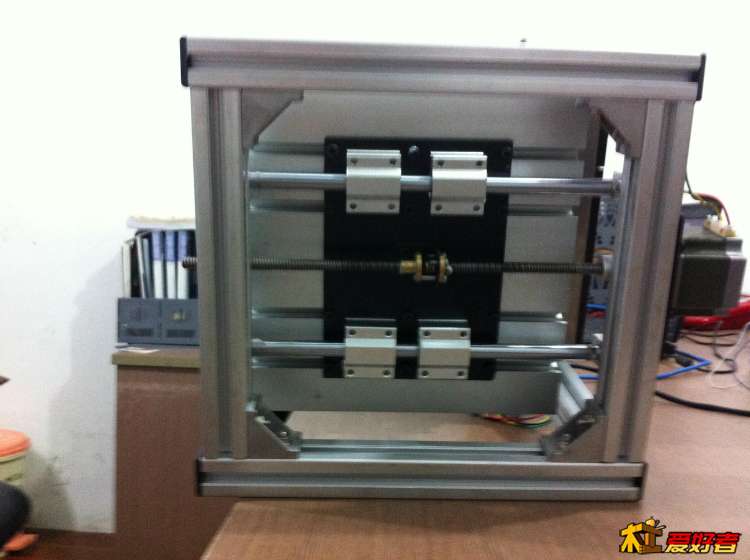

这是底部视图：

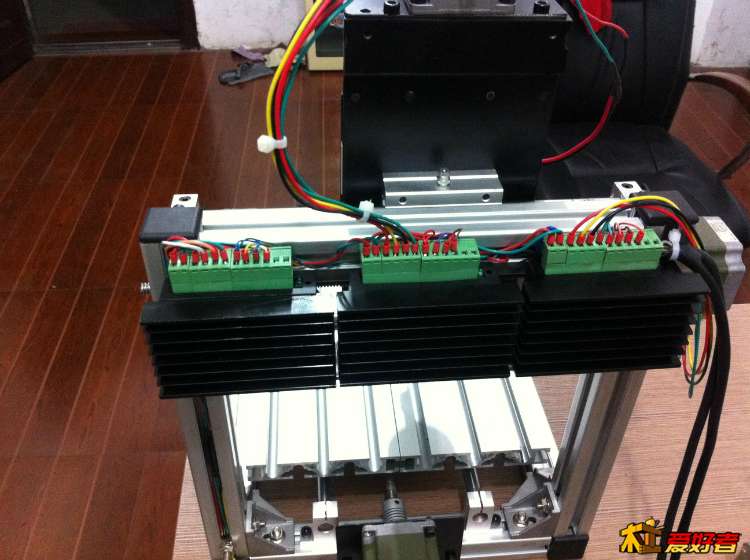

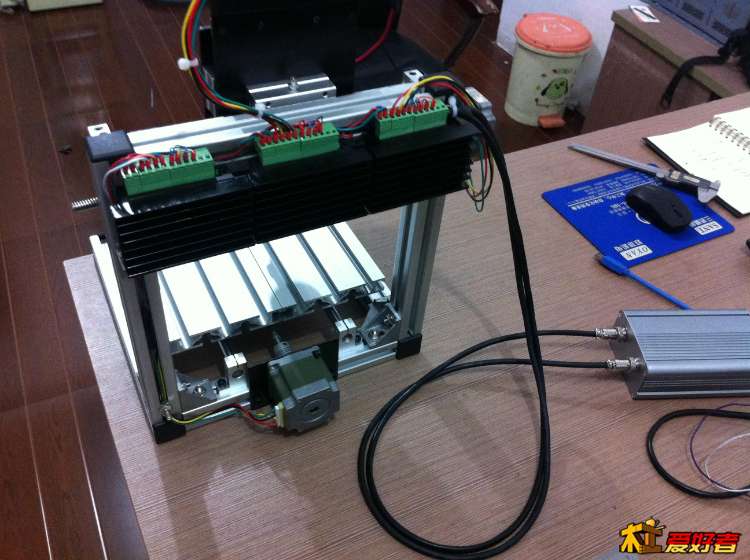

背面的三个驱动器:

JLWXF · 发表于 2014-9-2 22:08:42

会飞的叶子 · 发表于 2014-9-2 23:42:09

漂亮，可以再详细点吗！

金玉良言 · 发表于 2014-9-2 23:48:30

这个雕刻机哪能搞到多少米

潇洒摸学 · 发表于 2014-9-2 23:54:30

JLWXF 发表于 2014-9-2 20:42
$ A4 I; M1 q) i; u* Y网上买料两天制作电机座及一些过度板三天（下班业余时间呵呵本人工厂工人）总的安装两天加一个周 ...

看玩给的资料还是一头雾水。。。。。。

madaguozi · 发表于 2014-9-2 23:54:56

能人，我也想自己DIY一台机器，今后遇到问题还想请教大神

JLWXF · 发表于 2014-9-3 08:12:36

会飞的叶子发表于 2014-9-2 23:42 5 b) T9 P$ T# l- Y H, ^$ S+ u
漂亮，可以再详细点吗！

下班后再更新其实很简单的不用什么加工的几个基础的工具就可以做

JLWXF · 发表于 2014-9-3 08:15:58

潇洒摸学发表于 2014-9-2 23:54 e( G* R1 i, Z$ T
看玩给的资料还是一头雾水。。。。。。

抱歉我会再更新滴我也是菜鸟不知道怎么写教程制作过程过于简单我也比较心急就没有拍照片不过我会把细节发到上面去的

JLWXF · 发表于 2014-9-3 08:16:58

madaguozi 发表于 2014-9-2 23:54
4 Q" M" G; w9 X5 y* ]" s0 y" g能人，我也想自己DIY一台机器，今后遇到问题还想请教大神

没问题一起提高

JLWXF · 发表于 2014-9-3 08:18:37

金玉良言发表于 2014-9-2 23:48
8 F& b! x s1 e9 Q1 @这个雕刻机哪能搞到多少米

自己做的方法过程会更新的价钱也不贵1300多

swai-dire · 发表于 2014-9-3 09:17:10

做的不错呵呵~~

hly422 · 发表于 2014-9-3 09:37:54

进来学习下。
