车间学习个人总结（新手）——雕刻机

发光字制作 · 发表于 2014-8-26 15:46:28

一、雕刻机好坏区分看以下几点：

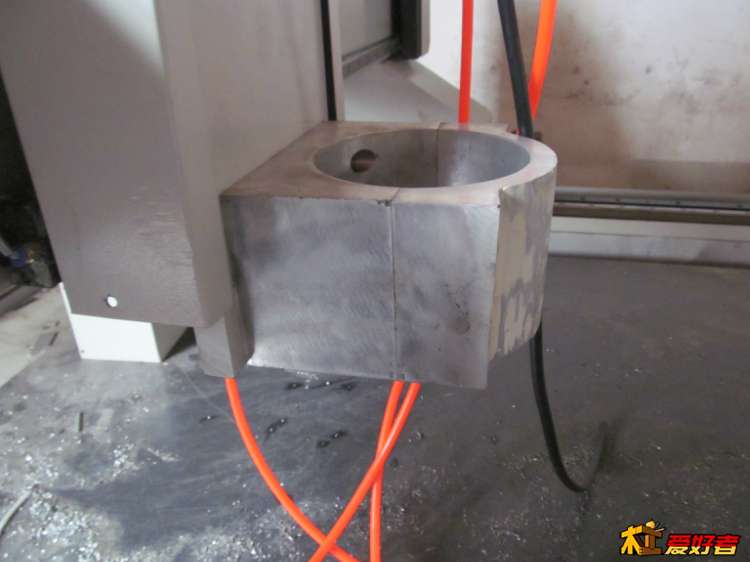

1、看主轴电机固定架是否牢固（越牢固越好，这样雕刻时雕刻头不会晃动，避免雕刻不精确）；附图

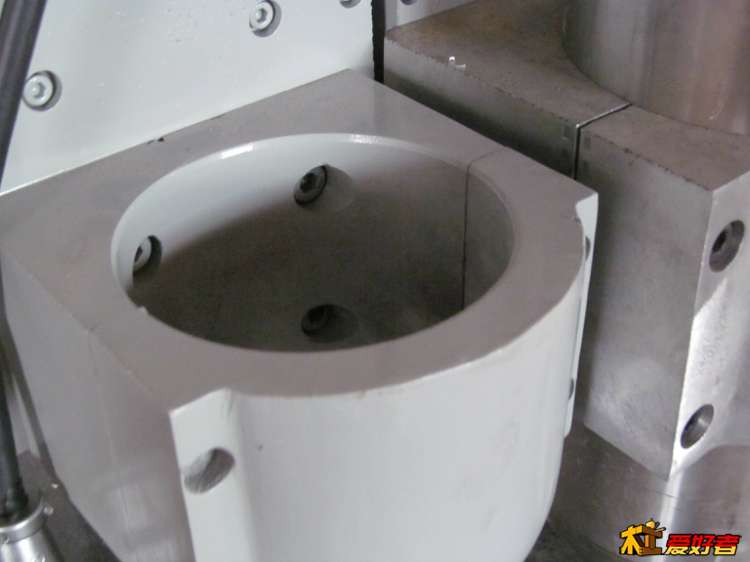

(前面木工机主轴固定架,后面为石材机主轴固定架)

2、看主轴电机功率选择（具体按照自己所要刻的材质来选择合适的电机，一般石材内可以选择3.0KW以上电机，木质及其它非金属类1.5KW以上）；附图

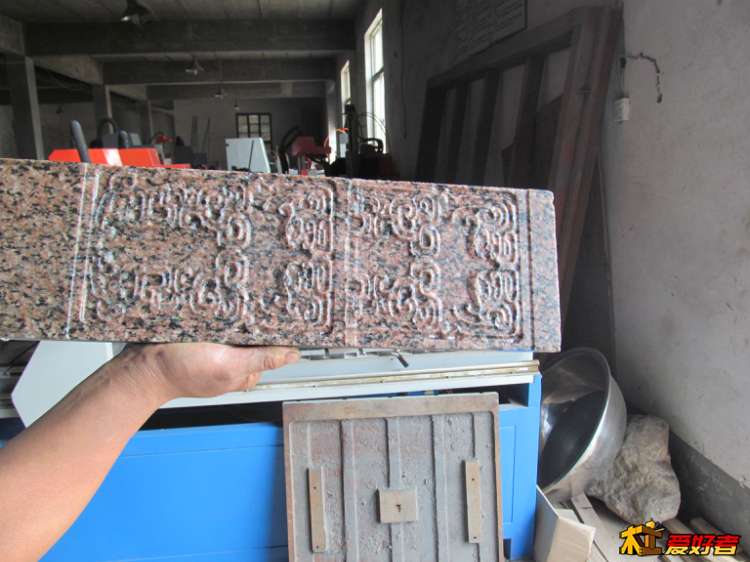

(3.0KW主轴电机雕刻大理石)
3、丝杠机与齿条机的选择（丝杠机行程大约6-7米，齿条机行程大约12-13米左右，因丝杠机只有一个电机，而齿条机有两个电机，故齿条机速度比丝杠机快，价格丝杠机比齿条机便宜）；
4、石材机选择（看床身结构是否牢固，龙门厚度最少8mm，床身结构厚度最少6mm，支撑脚是否牢固等）附图:

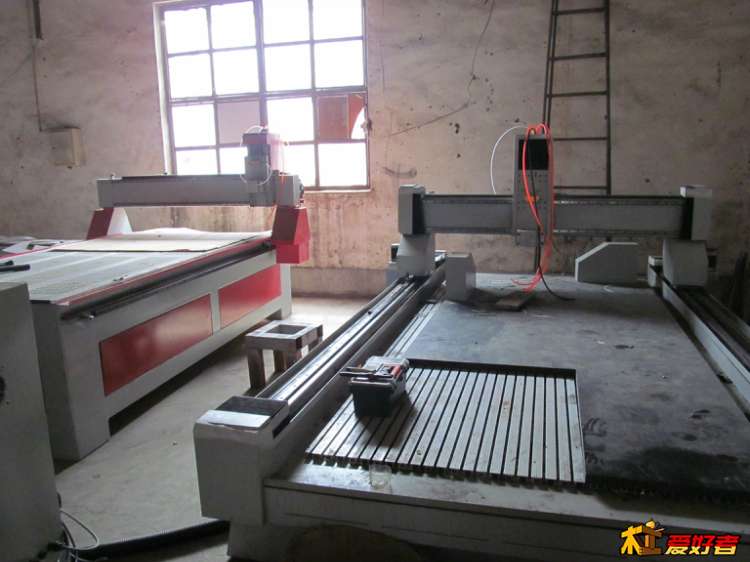

木工机高度比石材机高,二排支撑脚

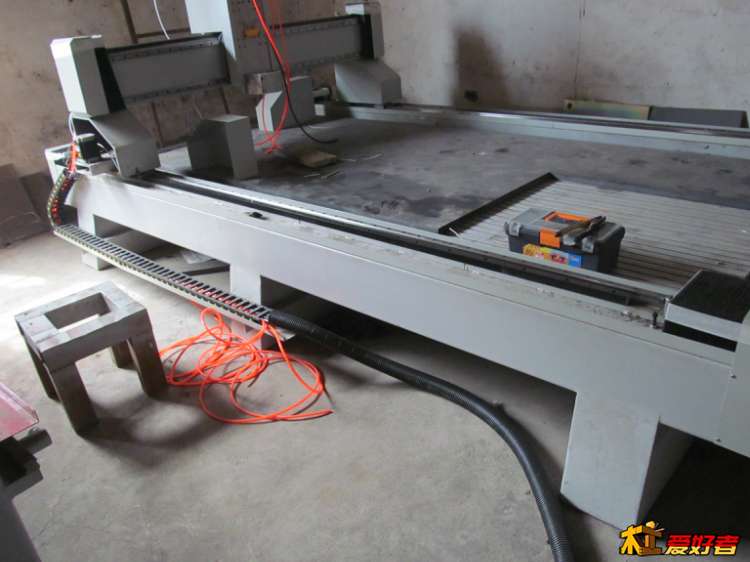

三排支撑脚

(木工机比石材机床身高,石材机是三排支撑脚,木工机是两排支撑脚)
   5、导轨选择（最好选择方轨，因方轨磨擦力比圆轨小，所以方轨比圆轨耐用）;
   6、驱动多数选择雷赛860H驱动（别的型号，牌子都有）;
   7、电机选择（饲服电机优于步进电机，价格也比步进电机贵，一台机器使用四个电机，X轴一个，Y轴二个，Z轴一个）。
   以上为个人总结有许多不对地方希望各位知道的木友给点意见。

引竞高歌 · 发表于 2014-8-26 16:16:02

不错，学习了。

金色幽灵 · 发表于 2014-8-26 16:32:18

学习学习

狗狗吉祥 · 发表于 2014-8-26 16:49:37

本帖最后由狗狗吉祥于 2014-8-26 23:28 编辑

第3和第5基本不正确，哈哈，不要误导群众呀。

发光字制作 · 发表于 2014-8-26 17:02:21

望大家多多指点！

沧桑问 · 发表于 2014-8-26 17:04:51

我机器标配置，就这样，方轨尺条，机器稳定

nskbasic · 发表于 2014-8-26 17:23:26

这机子多小钱一台？

aq323446244 · 发表于 2014-8-26 17:43:54

很漂亮，欣赏了

lkfeng · 发表于 2014-8-26 20:05:59

谢谢楼主分享.

沈氏木工房 · 发表于 2014-8-26 21:16:18

学习！！！！！

阿余 · 发表于 2014-8-27 11:44:05

我不喜欢这些机器, 用来雕这些石头可以,作小东西全无精度.

发光字制作 · 发表于 2014-8-27 11:52:52

各有优势，手工有手工的优点，手工在于精度，创意，市场价值高，机雕在于速度，省时、省力、省工，市场应用广泛点。

390934605 · 发表于 2014-8-27 17:12:16

狗狗吉祥发表于 2014-8-26 16:49
第3和第5基本不正确，哈哈，不要误导群众呀。

同意这位同学的观点，话说齿条机精度方面真心不行，楼主不要误导，丝杆机精度方面自然是没的说，就拿机床来说，如果要求精度基本没齿条的边，连油水都不让它沾。应该是丝杆比齿条贵，不要来瞎扯，除非拿以前的垃圾T丝来比，齿轮就一好处，高速磨损小，如要求精度，无回隙，必用丝杆，如精度只要求0.5左右，齿条还是好些，好的齿条顶多也就0.25左右，用久了0.5也不见得有，话说用过齿条机后，那精度真心会让你连死的心都有了

390934605 · 发表于 2014-8-27 17:14:45

还有不同意楼主附图中主轴的固定方式，主轴夹应该一体的好些，不过也要工厂做的成才是真的好

390934605 · 发表于 2014-8-27 17:18:50

还有不同意附图的龙门固定形式，丝杆有一好处就是下置底板，可以提高龙门刚度，减小整机振动，进而上升到一个更高的精度
