前段时间一位杭州的朋友制作了一款实木蓝牙音箱，有幸指导了他一下
最终这位朋友对这个音箱的音质还是满意的，比较欣慰
这位朋友是摄影高手，他把整个过程都详细记录了下来，这里分享给大家参考
以下是这位朋友的原文，我这里就当给转载了 哈哈

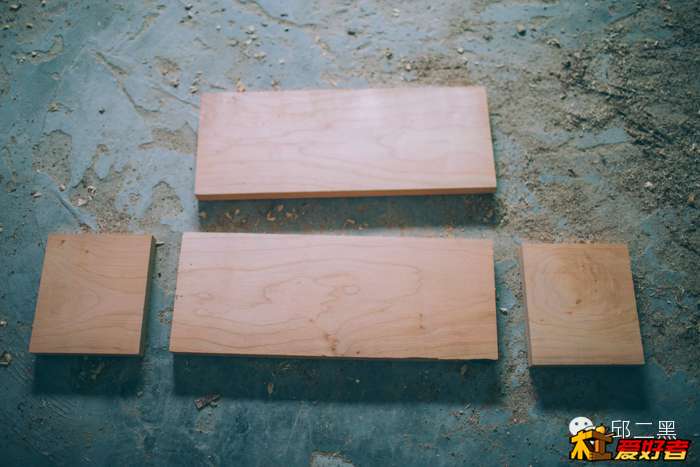

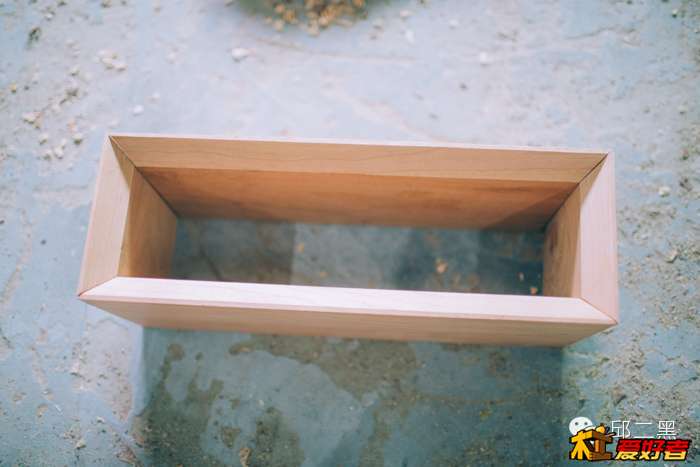

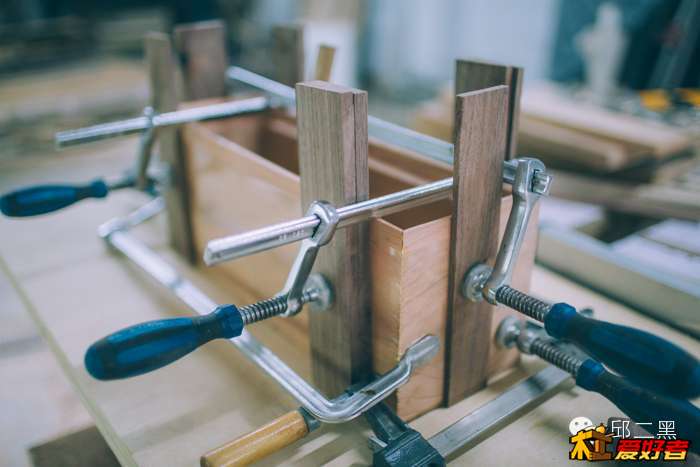

我对声学其实没什么研究，过程中要大大的感谢@hinzhome 热心又专业的帮助。 开始喽，分木工部分和电子部分。 最近喜欢樱桃木（Cherry），相比橡木更加温润。 箱体其实就是一个盒子啦，下面这个用到：台锯顺锯45度，斜切锯横截45度。

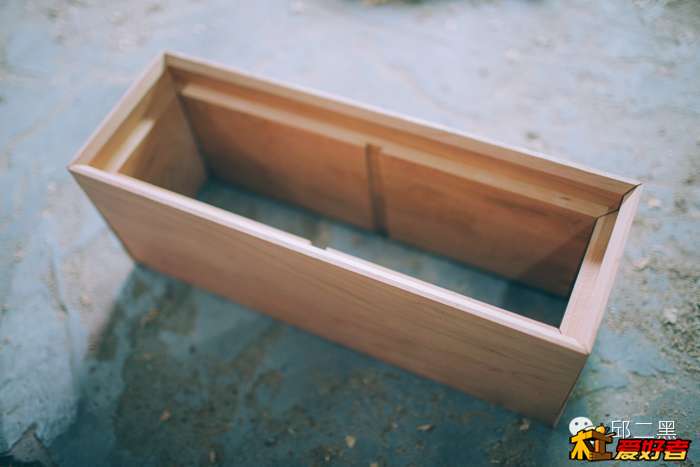

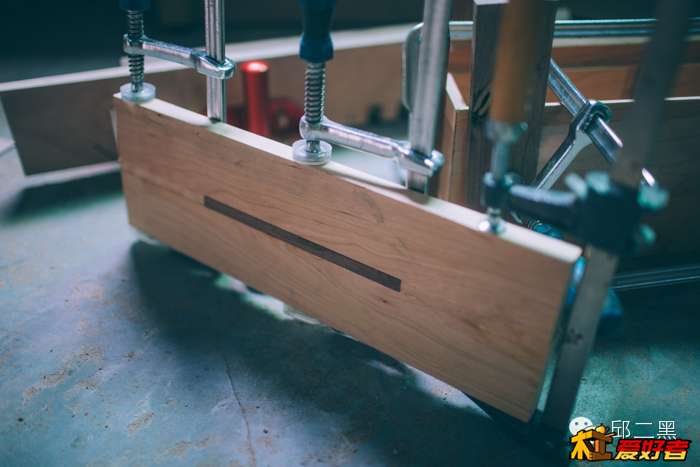

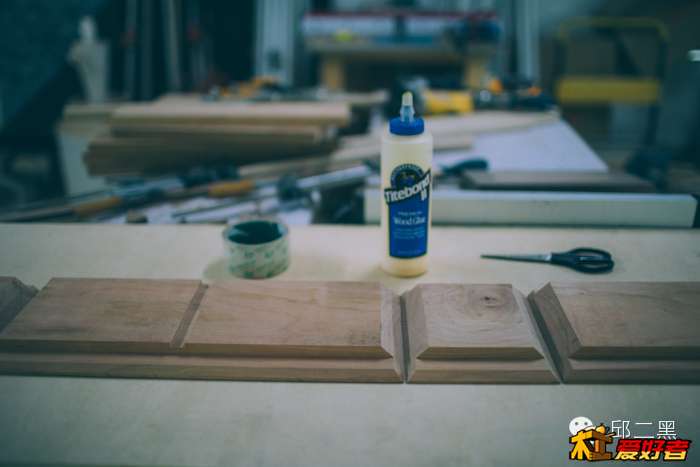

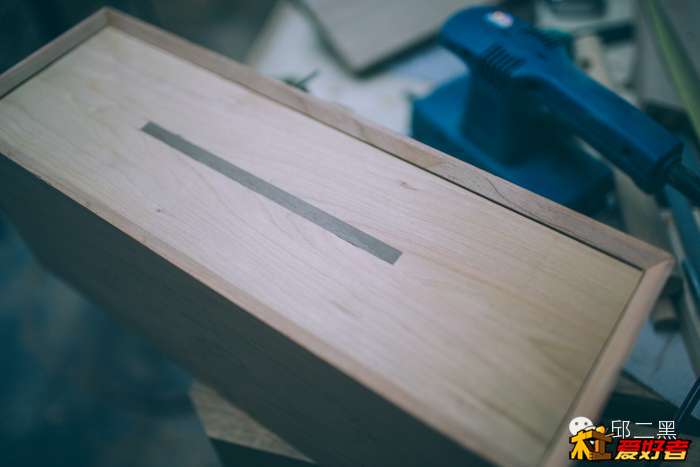

然后上雕刻机，铣出前后面板的槽。这样框架已经成形了，中间的槽是用来隔开左右喇叭的。 平整的铺在胶带纸上。 标准的盒子制作方式。 开始做前面板。为了不至于显得单调，所以在中间拼接了一段黑胡桃。 装上去看看，是个小柜子的样子。

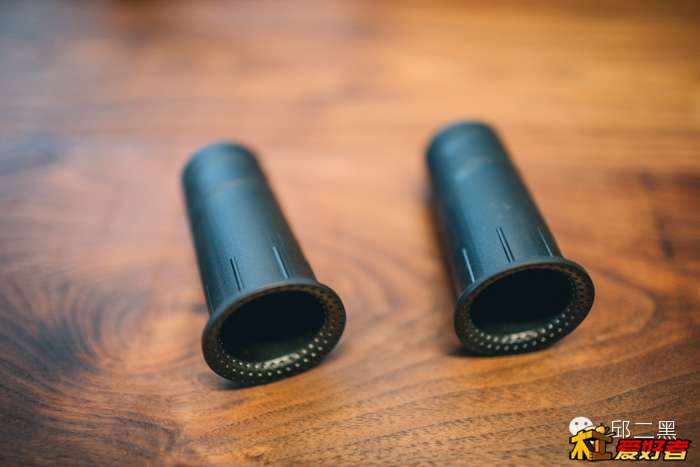

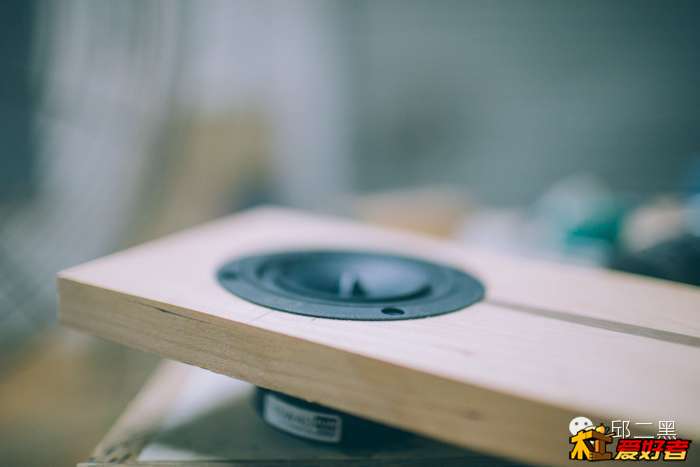

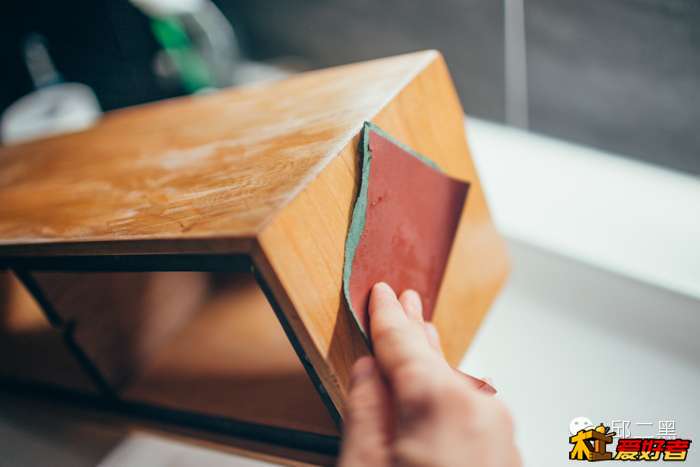

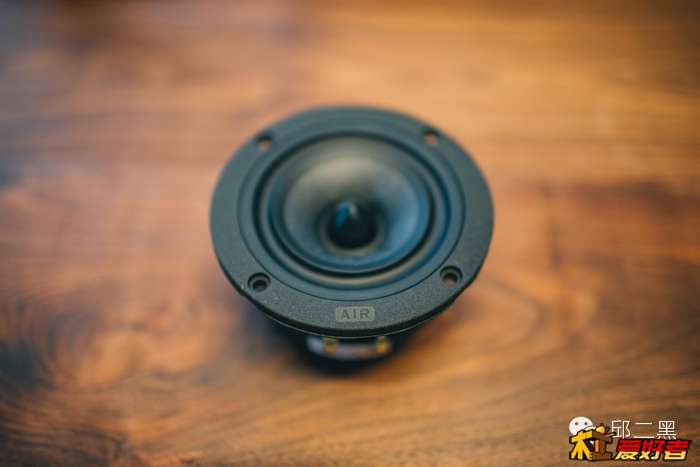

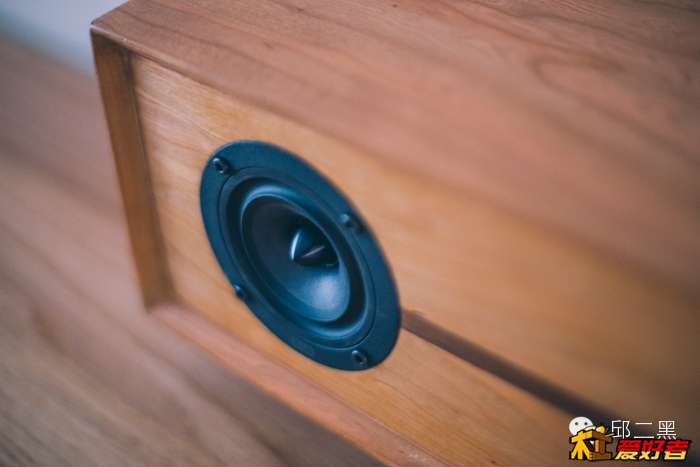

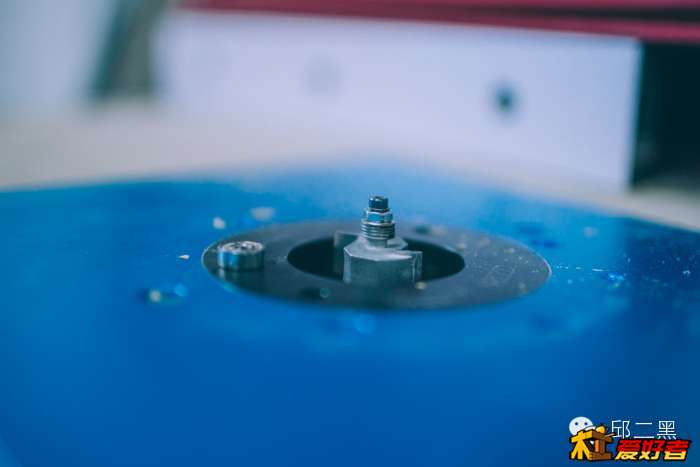

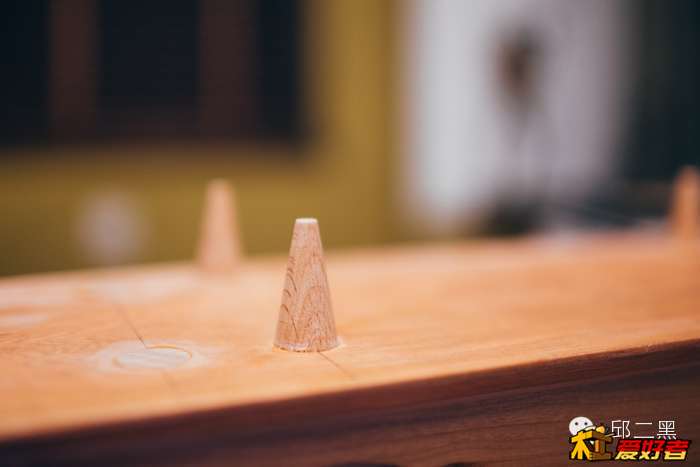

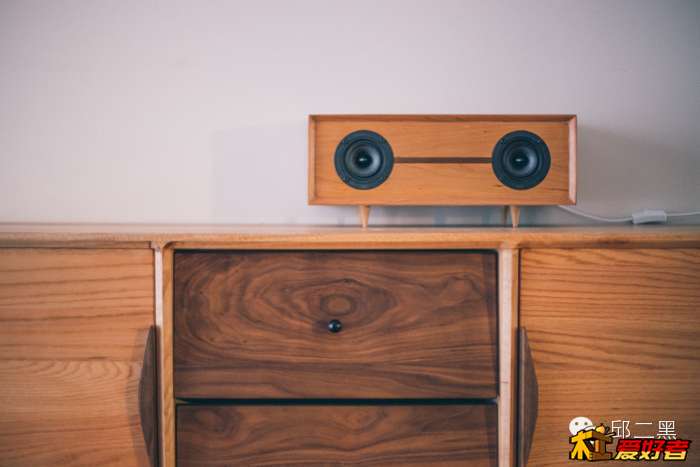

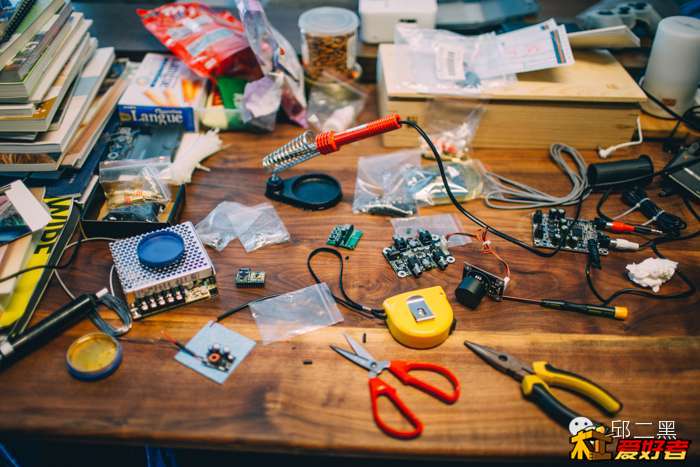

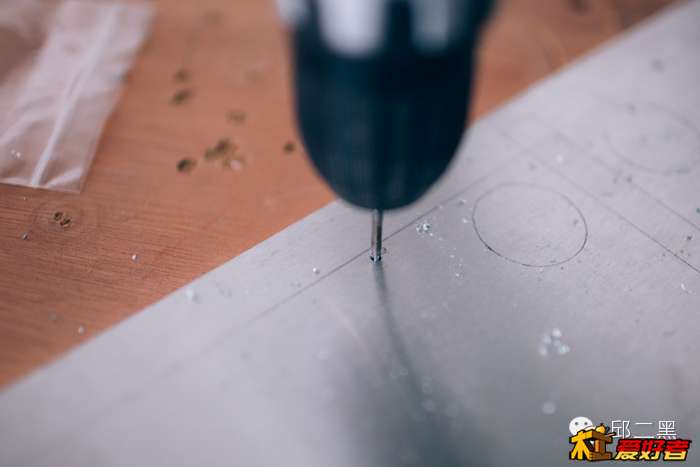

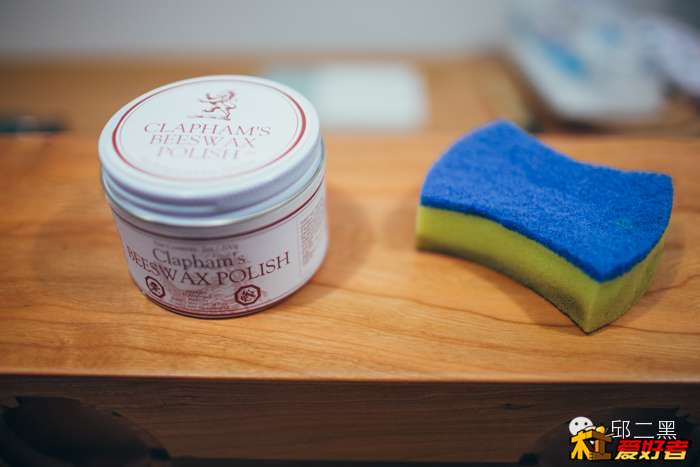

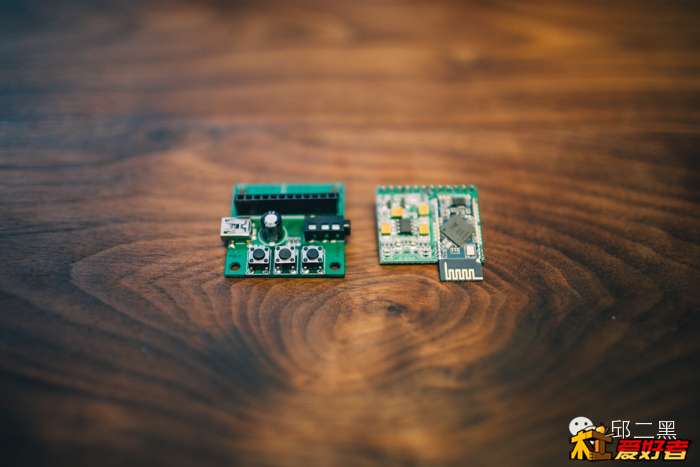

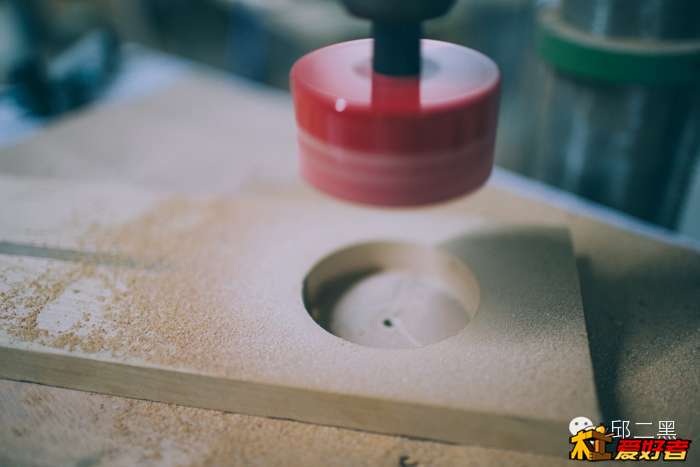

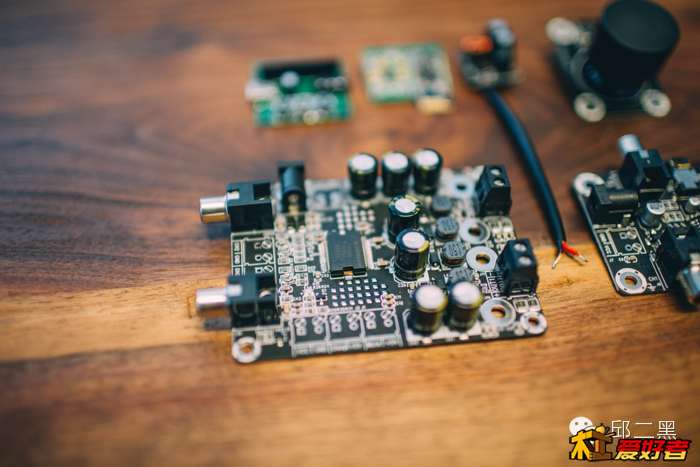

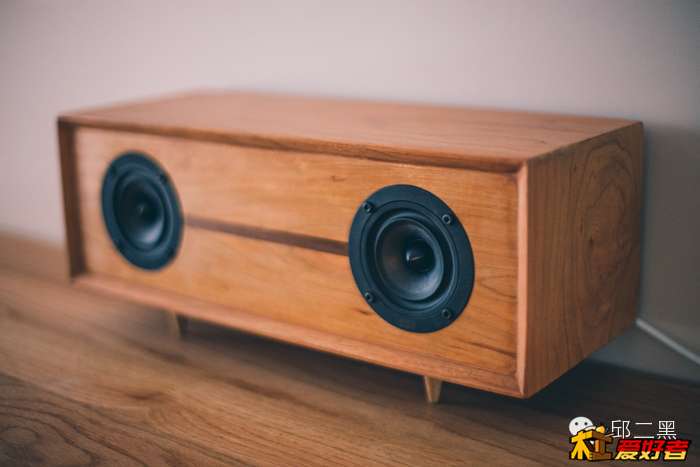

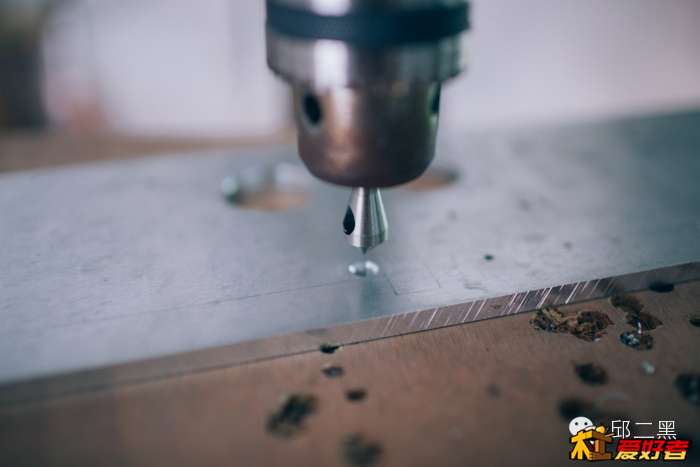

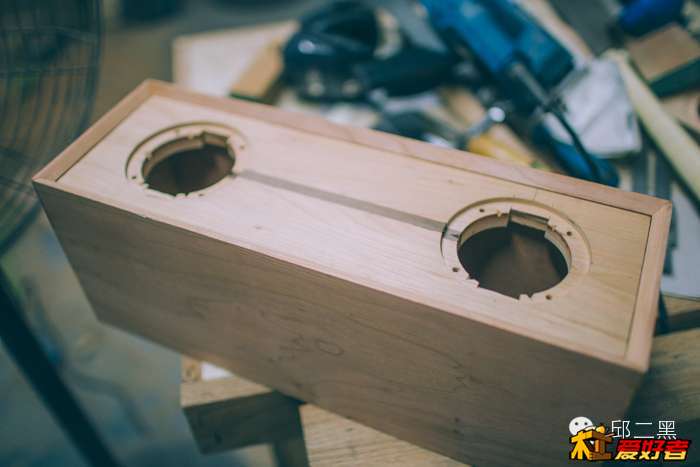

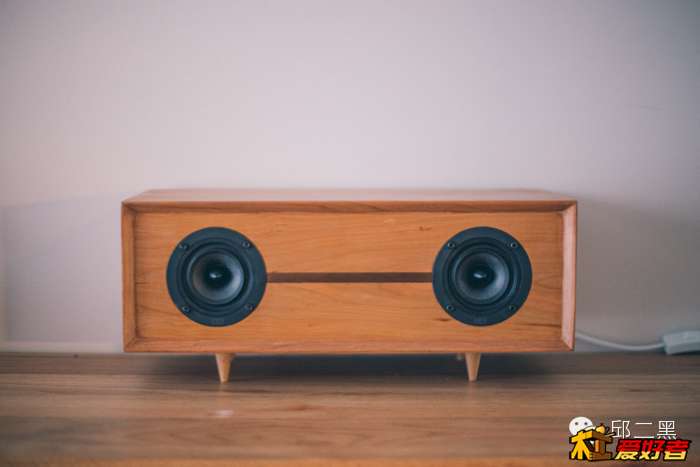

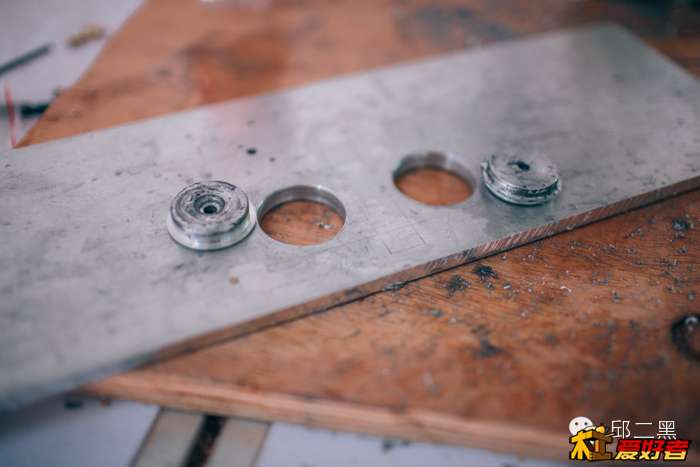

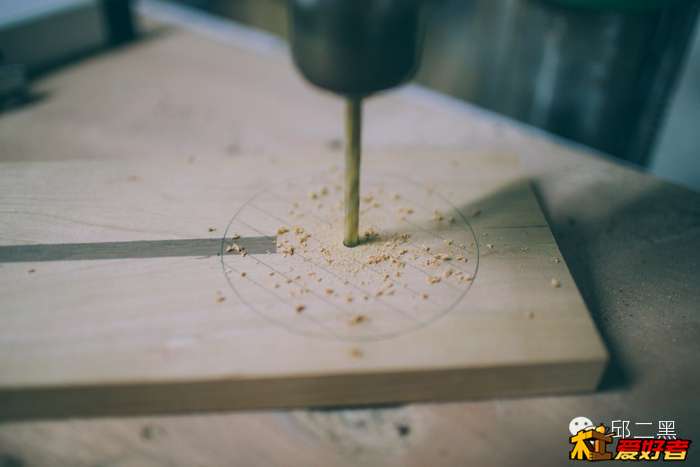

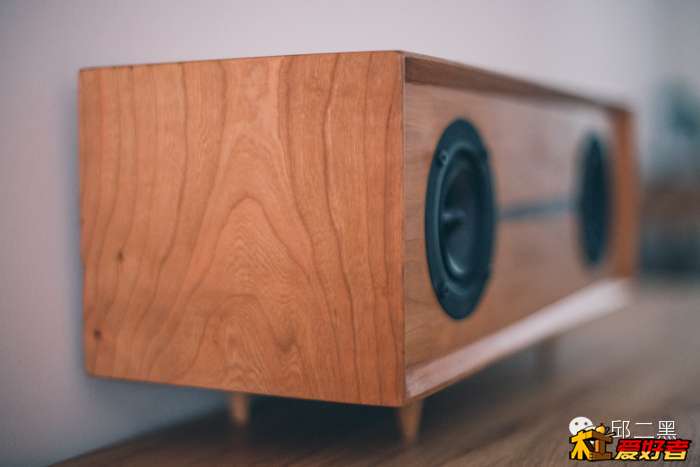

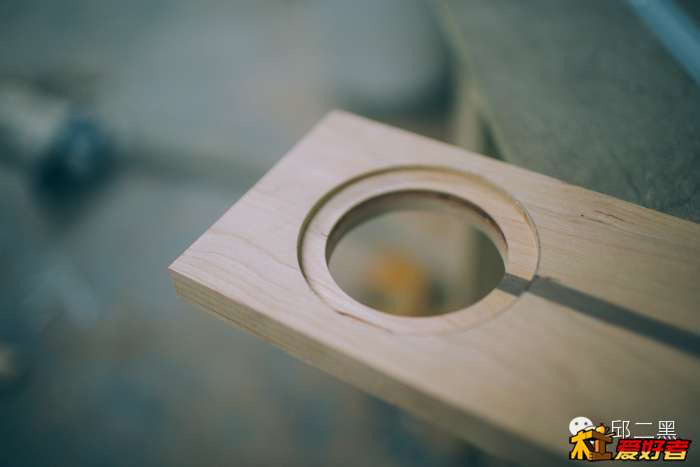

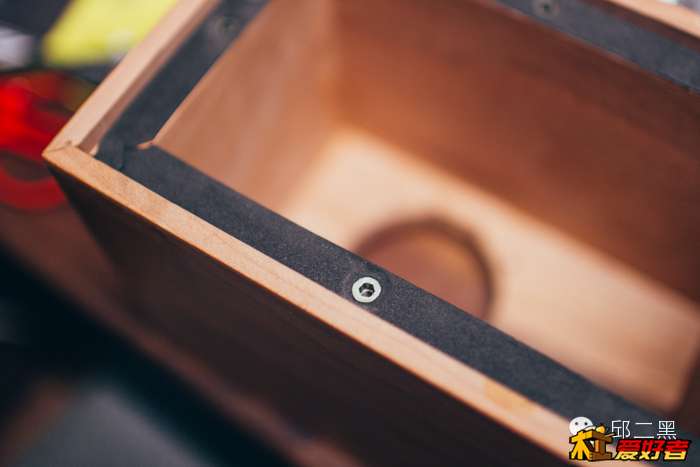

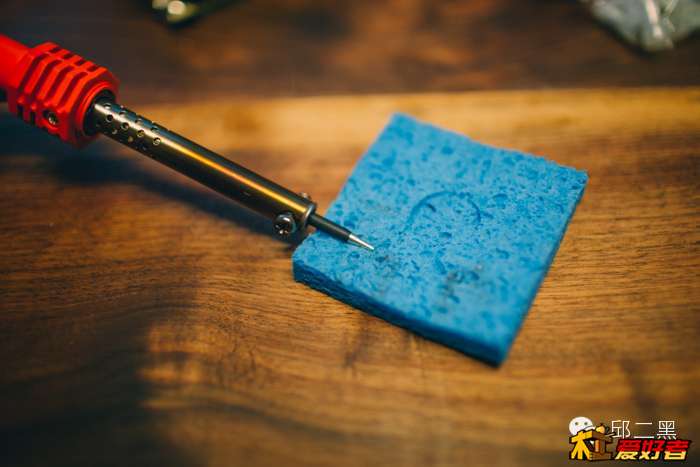

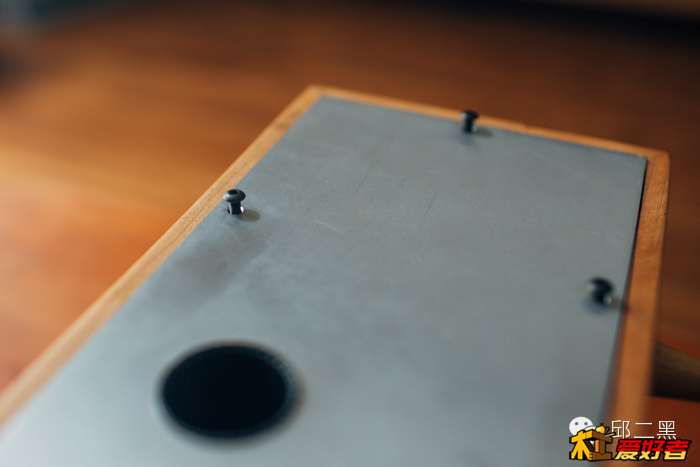

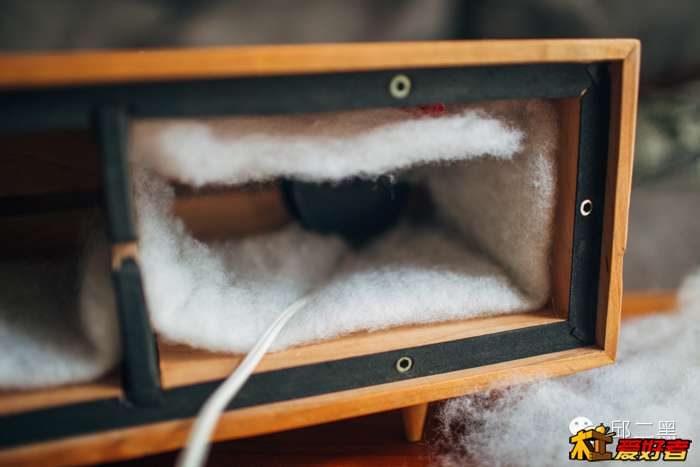

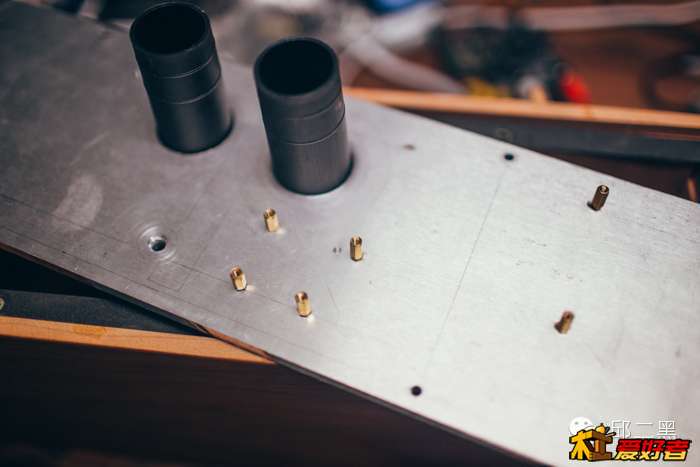

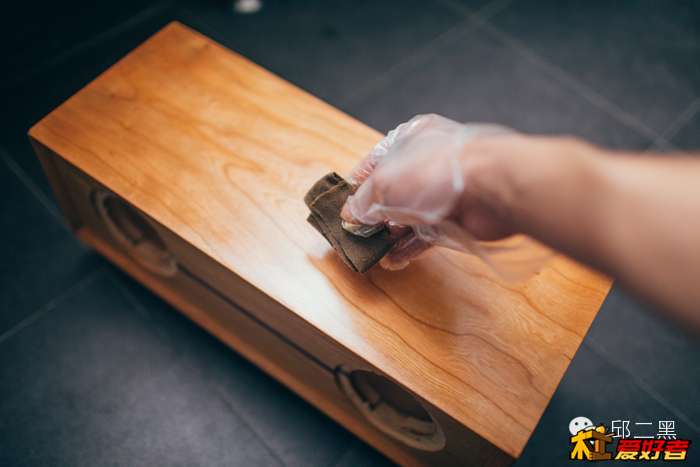

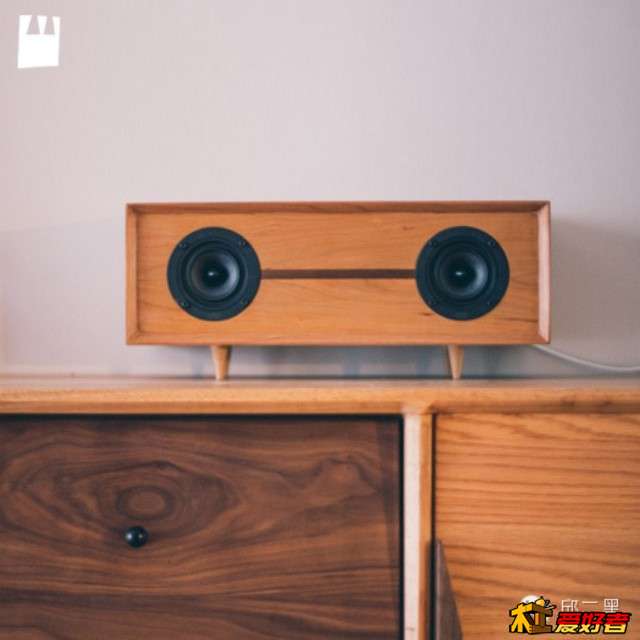

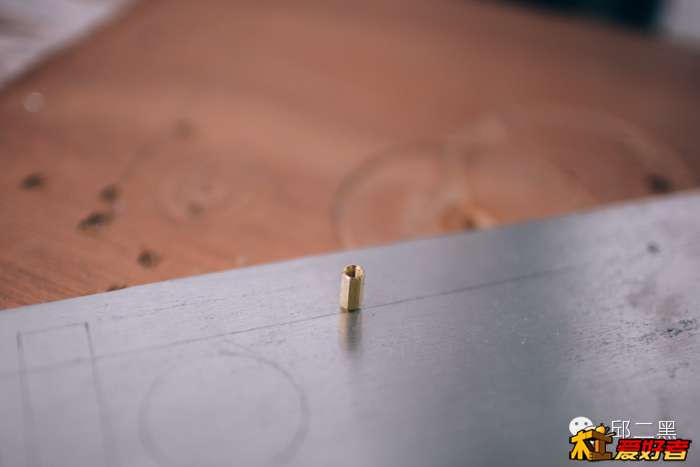

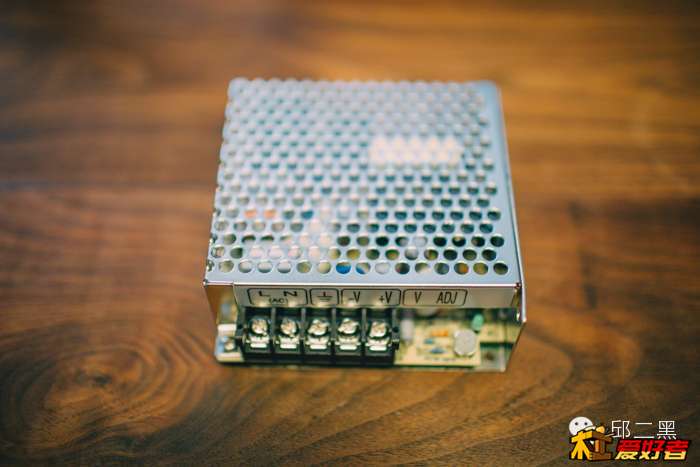

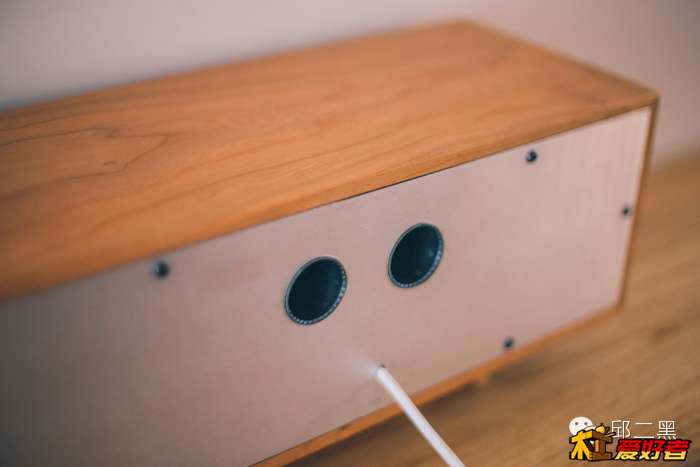

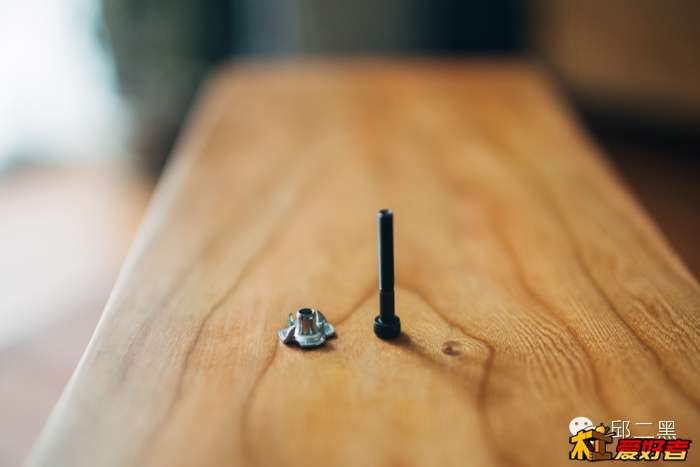

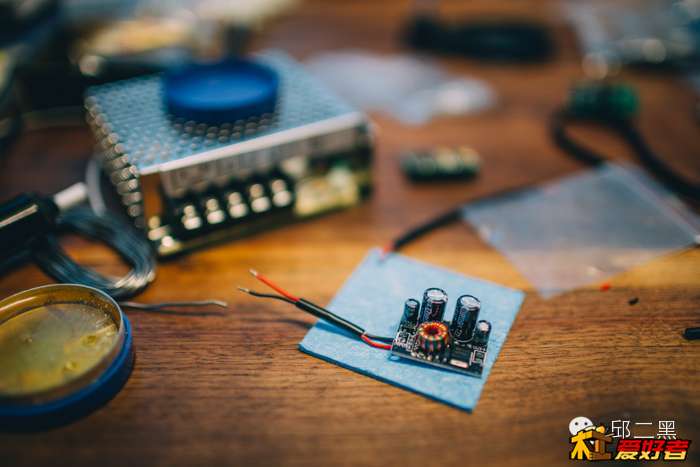

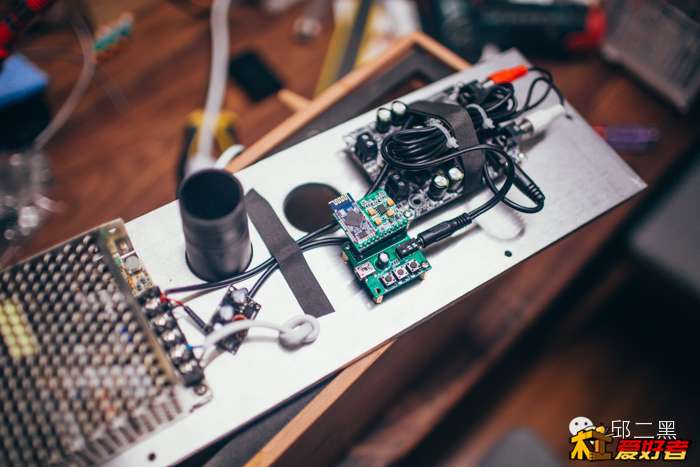

面板开始开喇叭安装孔。先打定位孔。 再上开孔器。台钻功率一定要大，配合好的刀具干活比较轻松。 @hinzhome说，最好喇叭要沉下去。所以还要铣一圈浅槽，用带轴承的T形刀，但是手头的喇叭边缘大于T形刀的9.37mm，所以干脆拆掉轴承，自己拧了一些螺母和垫片上去。 喇叭的接线柱，要专门凿出一个位置。 试装，和预想的一样，喇叭高于面板约1mm~ 开好喇叭螺丝孔，前面板完工。 后面板选用8mm铝合金板，把倒相管、PCB、电源等的位置画好。 先用2.5mm的钻孔，注意不要钻透了。再用3mm的丝锥攻出螺纹。 就能拧上M3的铜柱了。 开倒相孔可不容易，满是铝合金渣渣。 用这个玩意可以把孔的毛边倒光滑。 后面板完工。 下面进入电子部分，哈哈哈先show一张工作桌面。。。 这部分我其实非常业余，只能靠大光圈虚化来掩饰下恩恩。 比如这张是不是看起来比较专业的样子？ 降压模块，hinzhome告诉我这个模块效率低，所以发热很大，大家注意识别。 功放模块。 蓝牙模块。 一对3寸的全频喇叭，素质很不错。 明纬开关电源，输入电压全球适配，输出DC12v。 hinzhome送我的倒相管。 全部上了后板。 后板装入预埋螺母，贴上密封条，音箱的密封性要求很高的。 车了四个腿，老婆说像猪脚？ 开始做表面，这次用成品虫胶漆，传说中可以改善各种乐器的音色，涂刷层数越多越好，我刷了10层，木头表面已经开始显现一种琥珀质感了。 水砂纸去除毛刺。 最后用@宅匠 那买的蜂蜡polish收尾。 用内六角螺杆和反爪螺母固定喇叭。 填充吸音棉。 拧上后盖螺丝后 整体完工。 ---------------------------------------------- 成品欣赏环节： 关于听感： 个人很满意，那天完工已是半夜，一首《月光小夜曲》听的直接醉了。 ---------------------------------------------- 最后，音箱的制作中，木工其实只占很小一部分，更关键的是箱子的结构设计和电路及喇叭的搭配，在这方面，@hinzhome 是专业人士，而且非常热心，为@木墨 设计的音箱我听过，声场、解析、低频都很优秀。
|
