关于线锯机的运动方式问题。

乐观处世 · 发表于 2014-8-23 09:29:58

LZ不是在让我们羡慕你的木工房和所拥有的工具吧？

爱动 · 发表于 2014-8-23 13:04:46

好视频，谢谢你，回头我就高仿一个。正在苦恼线锯的问题呢！真是久旱逢甘霖呀！

z5y5g5 · 发表于 2014-8-23 17:31:00

你是没有明白这个锯的原理。上面的杆后面的弹簧是起到锯向上拉的一个力，那个木杆之间的那个起到紧固拉花锯的松紧（这两个木杆的整个就象框锯一样。木工用的框锯应该知道吧）。手电钻那个地方是起到把这个框锯来回拉动。

z5y5g5 · 发表于 2014-8-23 17:32:08

小意思发表于 2014-8-22 19:06
& p# X1 ?0 m2 P7 |+ A: T我也早想做个呢，但是尺寸和配件是个问题

其实这个可以自己捉摸着D的。大小看实际情况定的。

820239878 · 发表于 2014-8-23 19:18:30

yygyyg123 发表于 2014-8-22 13:49
7 [ J. q' r7 p) {+ m$ w* H7 F不就是个平行四边形原理么？

是长方形的很简单的呀！

临沂糖糖 · 发表于 2014-8-24 13:27:45

厉害啊

liaoxiao · 发表于 2014-8-24 15:30:01

本帖最后由 liaoxiao 于 2014-8-24 15:40 编辑

   楼主应明白一点，这个视屏是做的一个模型而已，不一定实用，木制的东西，你想进入实用，差远了去了。且不说前后摆动（平行四边原理），就是不摆动，能用多久？这么简单的东西，如果能代替商品电锯，可能吗？
   你如果真想它前后不摆动，可以在连接锯条的上下二木条端部开矩形长缝，锯条二头用光轴固定好位置就行了。不过这么一做，结构上就复杂一些了。
      摆动部件重量增加，摆动所需功率就要增加，而摆动频率必须达到一定数值才行，另外还要考虑耐用程度，结构部分就必须用钢铁材料。还要考虑整体震动的平衡问题，所以，实用产品做起来是很复杂的。

徘徊未入门 · 发表于 2014-8-24 20:24:13

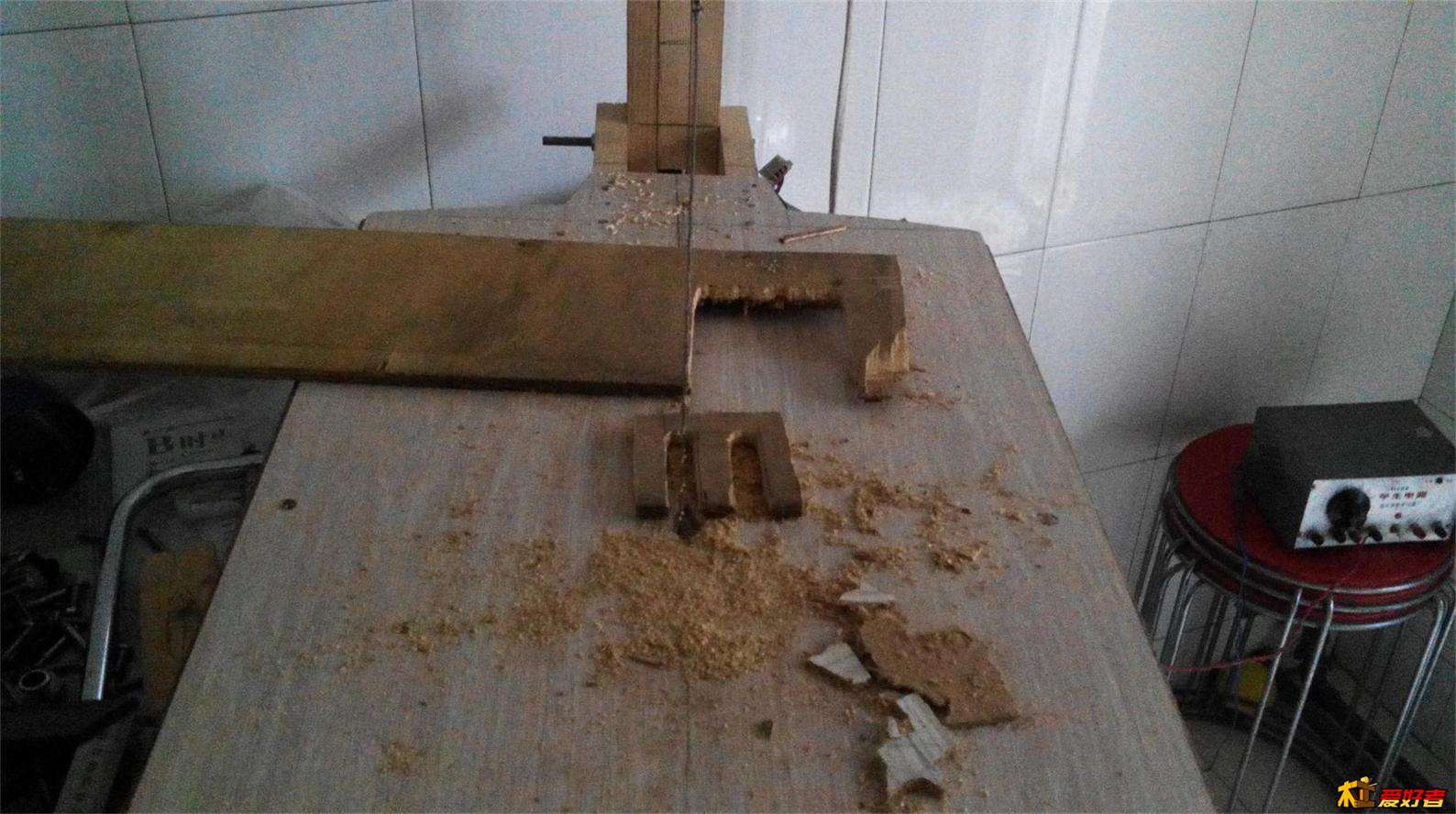

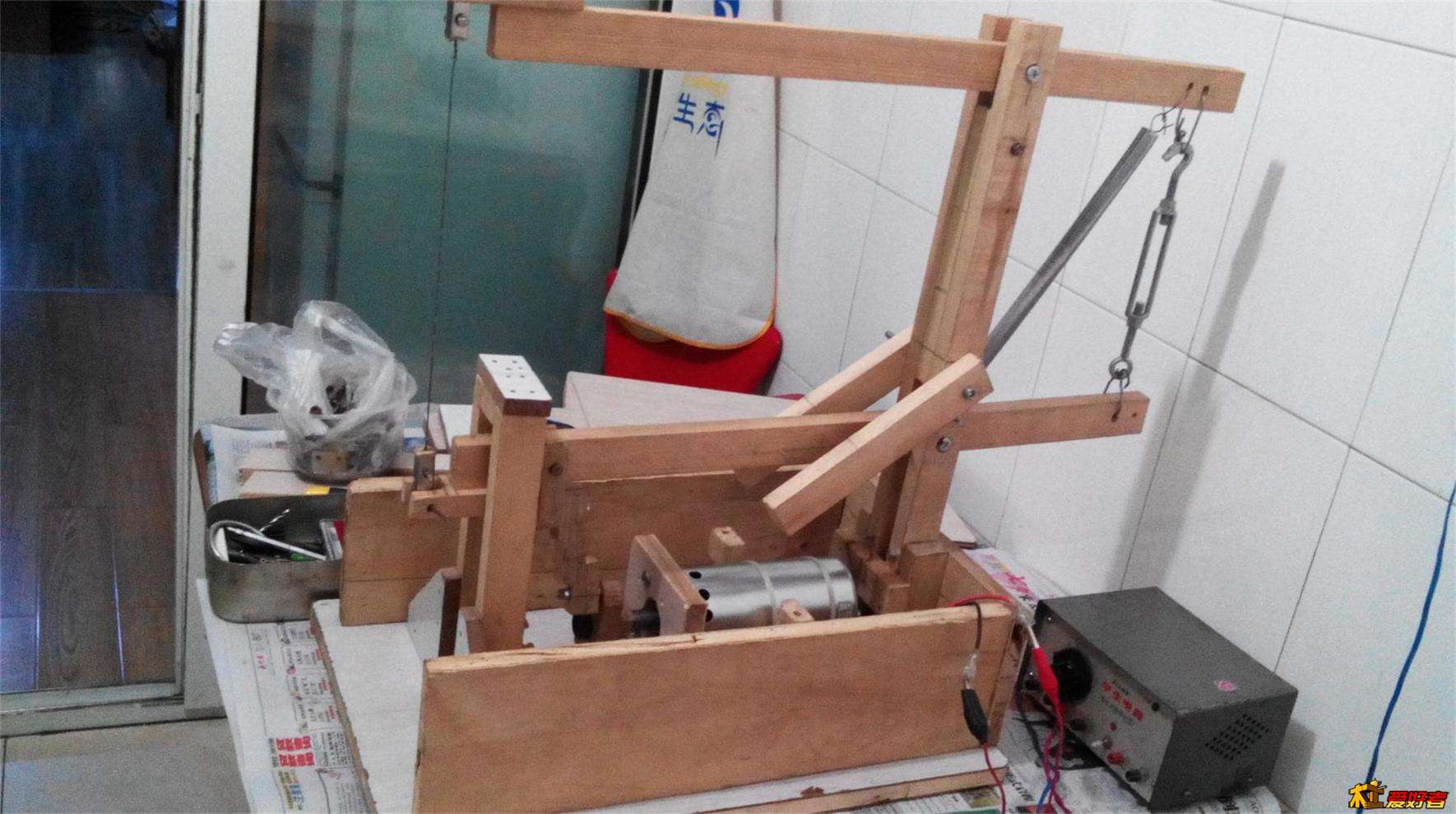

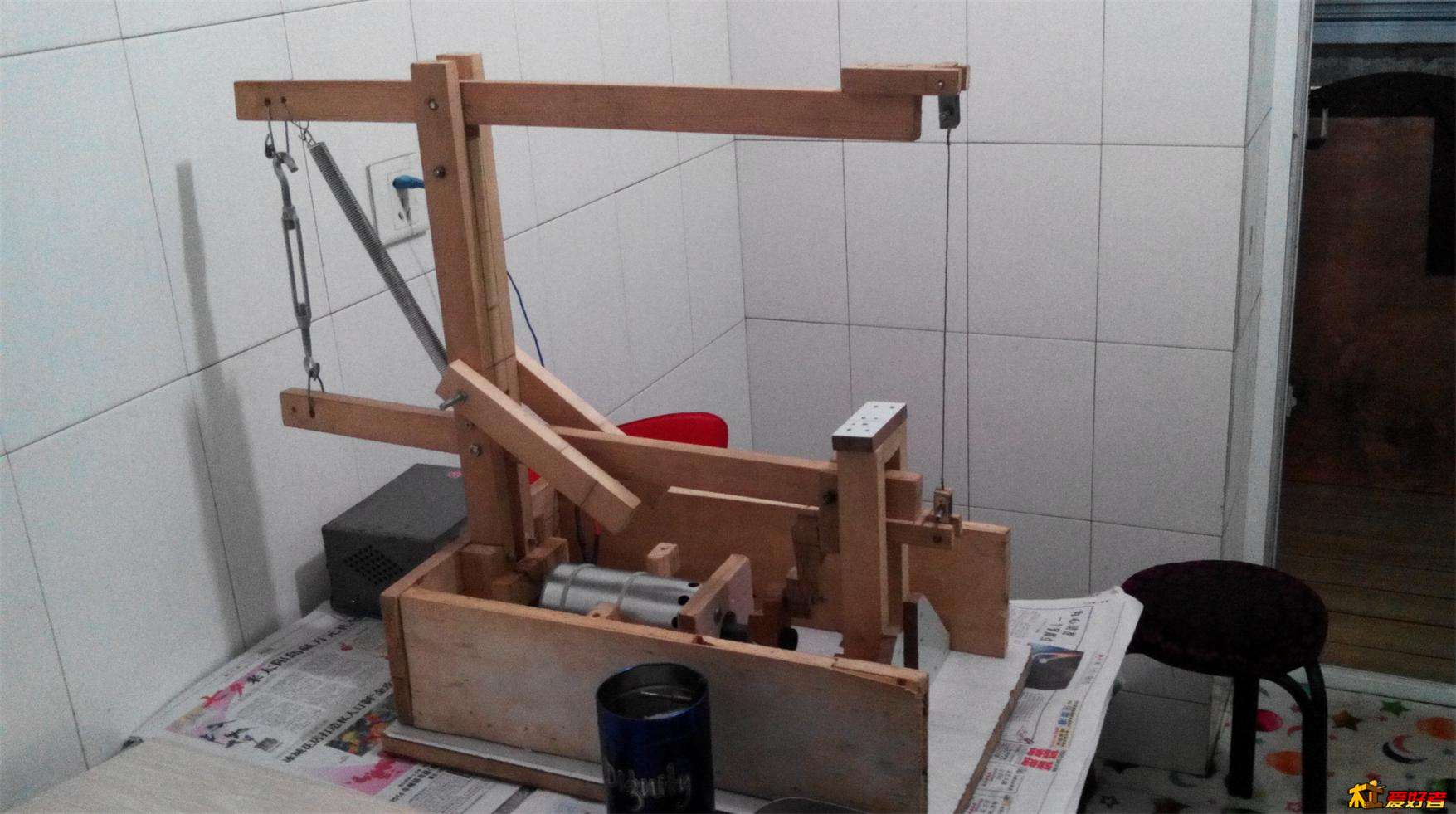

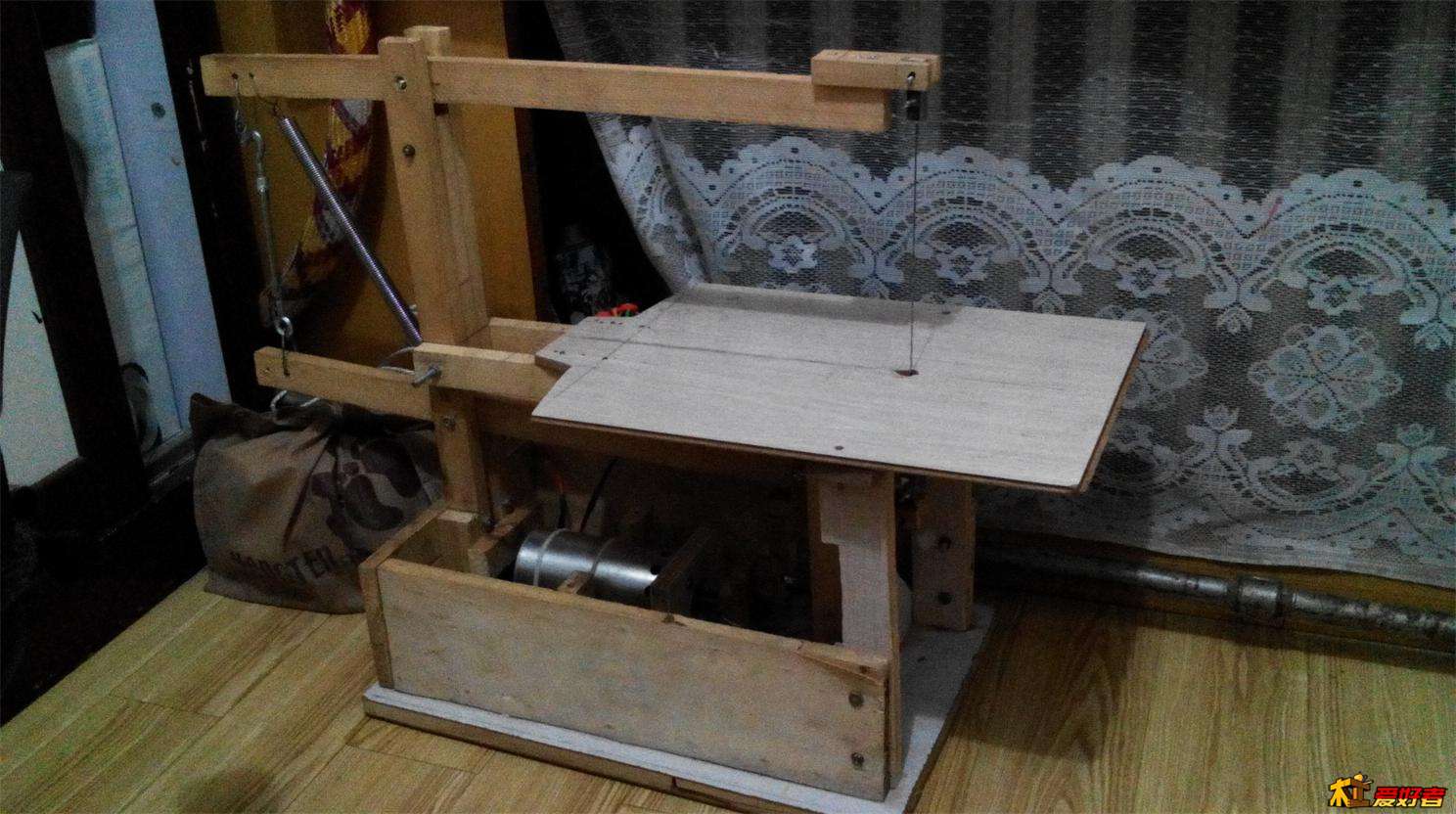

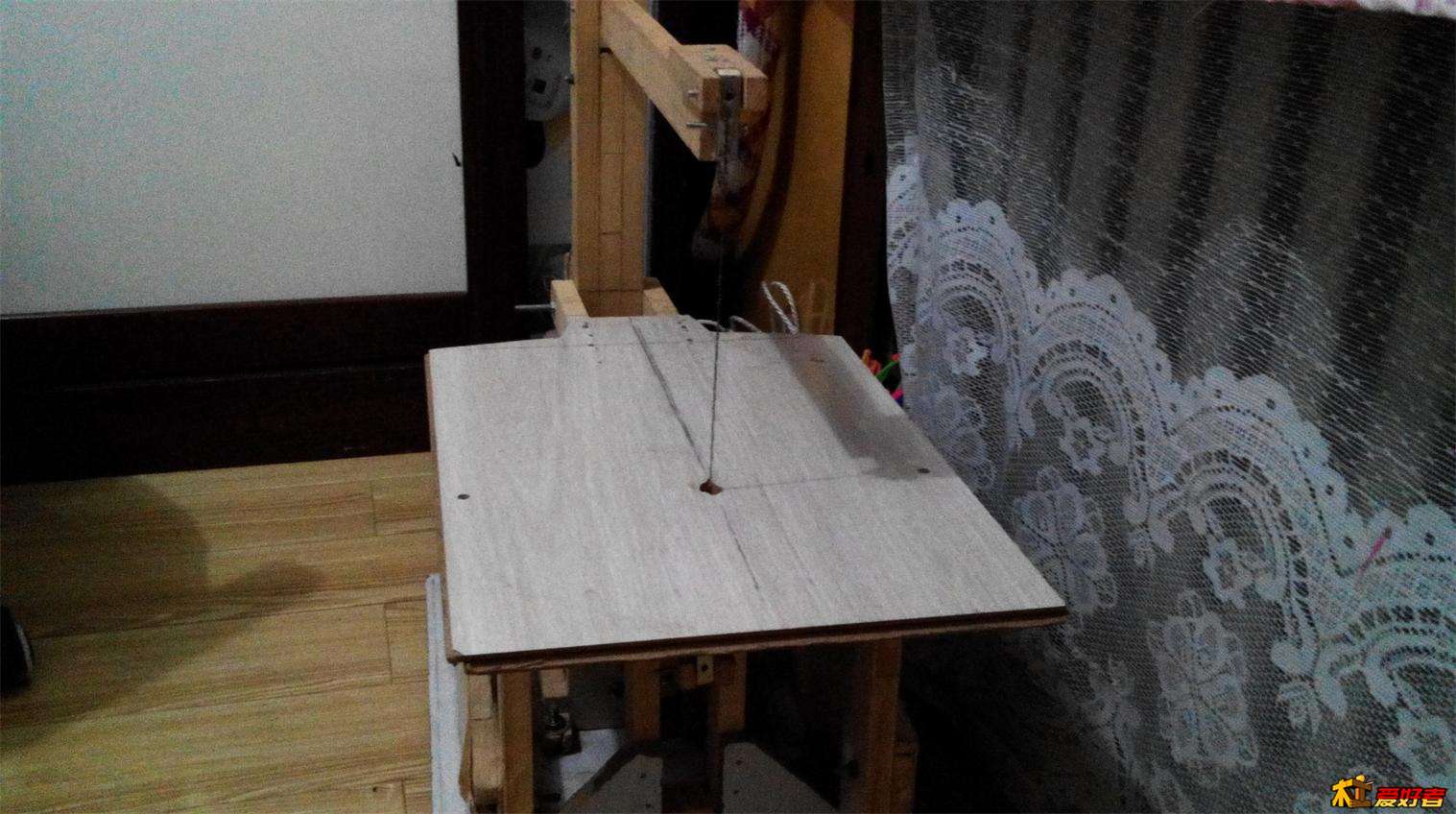

哈哈，我也看了这个视频并且中了毒仿了一个，不过不太满意。我是加的独立电机没用电钻做动力，而且为了省体积把电机与上下摇臂平行安装了，这样又加了一级传动。说下体会：一是精度差，锯条上下运动时不垂直，前后有摆动，这是设计原理的问题不加辅助装置无法解觉；左右有摆动，这是我多加了一级传动，而且手艺不行尺寸差的比较大，这可以改进。二是震动大，开起来象拖拉机似的，你可以从我的传动装置中找到原因，太简陋了，而且电机配的不好，感觉用低速大转矩电机比教好，我这个就是在低压低速时还可以将就着用一用。先说这些，上几张图片，以后再详细说说。

sc1685cs · 发表于 2014-8-24 22:40:28

徘徊未入门发表于 2014-8-24 20:24
z1 i; k* r; f4 e4 E( Z& L T哈哈，我也看了这个视频并且中了毒仿了一个，不过不太满意。我是加的独立电机没用电钻做动力，而且为了省体 ...

测试结果怎么样。好用么？能锯硬木么？你比我好多了。我今天试了下，没成功，抖的厉害，在就是联动装置出问题。都不好意思出图。

徘徊未入门 · 发表于 2014-8-25 10:25:04

sc1685cs 发表于 2014-8-24 22:40
1 f, A# ]' z& d测试结果怎么样。好用么？能锯硬木么？你比我好多了。我今天试了下，没成功，抖的厉害，在就是联动装置出 ...

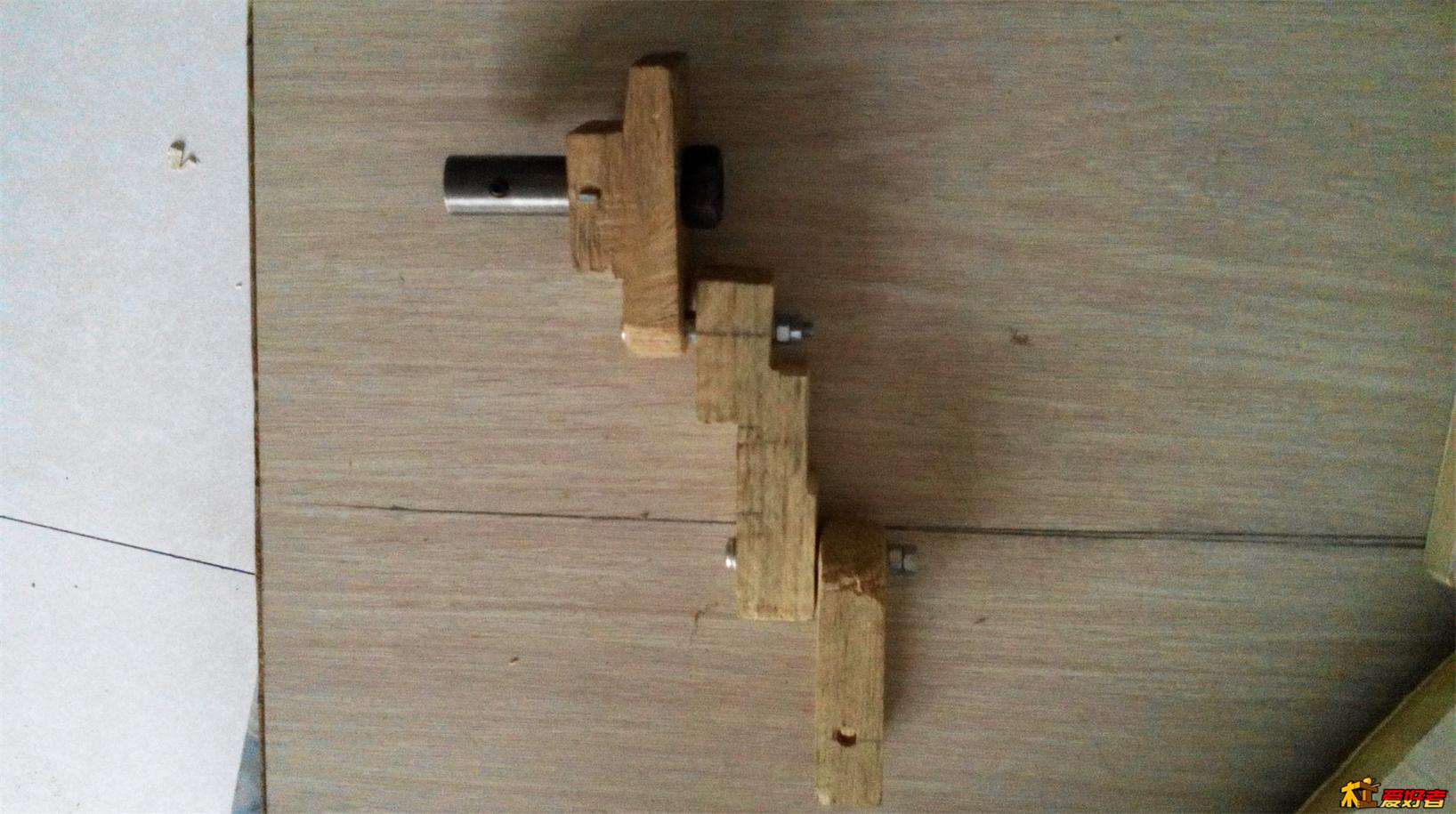

我也是拿出来现丑的，我感觉修改一下能做个小模型之类，大件就不想了。我的也是震动的挺大的，主要是传动装置的偏心轮，曲柄等做的不好（看图就知道了，才质做工都是见不得人的），没有正规的设计，还有与电机配的不好。我的电机是220v200w的，转速也高，第一次接220时直接就把曲柄弄折了，我现在是加24V电源，震动和转速都可以接受了，就是功率也下来了勉强能锯个胶合板之类，还得小心进料不然也卡住了。另外固定底座应该能改善机器的震动问题。下一步是继续改进还是另起炉灶我还没拿定主意，主要是才料不好找啊，这个就是东拼西凑，拣些别人扔的抽屉和地板块和自家剩的小木条攒的。也想学习参考一下你的作品和经验，把你的作品和心得也发上来吧，也扩展一下我们的思路，大家一起学习好了。

sc1685cs · 发表于 2014-8-25 10:34:22

徘徊未入门发表于 2014-8-25 10:25 / d J/ w/ x, X7 k+ A% k
我也是拿出来现丑的，我感觉修改一下能做个小模型之类，大件就不想了。我的也是震动的挺大的，主要是传动 ...

你的到还有模有样了。我的被我砸了。擦。还在想怎么弄。不过，我的上下杆是蛮结实的，是自己装修剩下的实木地板料。一根20*450*20MM的料，用手是弄不断了。下面的都是板材。问题是联动装置不行。

huxiemning · 发表于 2014-10-6 23:08:22

建议你把你的曲线锯拆下来，按照比例仿照个

锡钛镀锌 · 发表于 2014-10-7 06:38:44

徘徊未入门发表于 2014-8-24 20:24 $ x9 w8 D1 G4 K6 N! r# i0 B
哈哈，我也看了这个视频并且中了毒仿了一个，不过不太满意。我是加的独立电机没用电钻做动力，而且为了省体 ...

将那个金属的拉紧装置去掉吧，改用轻的材料。重物高速上下运动，消耗动力，增加了振动。

木工外行 · 发表于 2015-4-15 15:41:04

譚某秂发表于 2014-8-22 17:58+ |& Z' B+ h* V' M9 I2 B. ~
图片上可以解决啦

你好浏览此贴时针对你所提到的问题，我建议你去看看家用缝纫机机，面罩打开就知道关于凸轮原理，需要固定套筒后连杆才能起到上下运动。不过此贴没有看完，也许有聪明的朋友已给你好的建议了，20年前做过服装机修，略懂点。

王小河 · 发表于 2016-6-15 10:31:01

平行四边形这种线锯一直没弄明白原理，锯条会前后晃动的吧
