    2014.4.30日。今天终于开始做左边的三个抽屉了，我做的流程是这样的，格子屉盒——下面二个抽屉——格子屉里的格板。为了方便上图片，我就把做格子屉盒和做里面的格板图片一起发了，图片有很多，有做时拍的有许多是后补拍的，为的是把制作过程说祥细点。今天把格子屉盒做好了试装了一下，推进拉出有响声，后经过捡查发现是抽屉底部有一处宽了一点，全部拆下把底板修了一下再装上后就一好了。制作过程我将在图片中进行说明，下面看图片。:lol" />:lol" />

* L$ A% `' W& w, R: g



* C2 ]% f: v- Z1 h+ e3 w
) m6 N! ?7 A! \; R6 S

! V$ f/ T. G: W' o7 }, d



  V* e$ k' E6 a( d

仙人球123

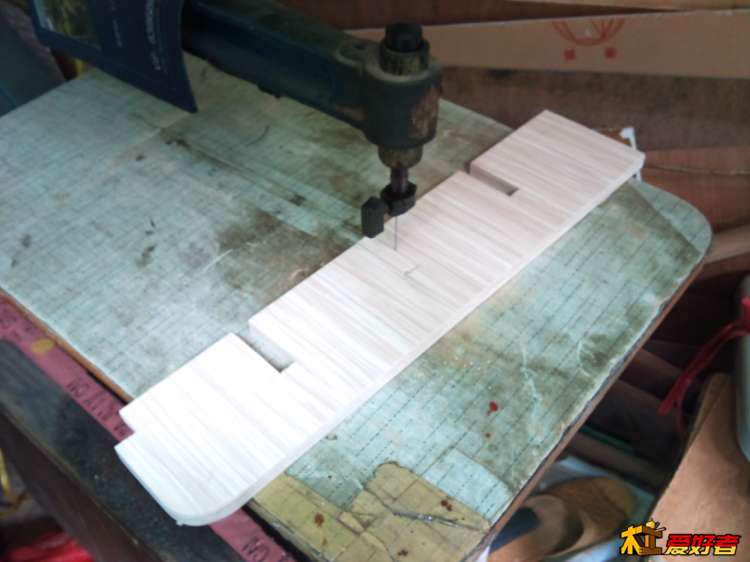

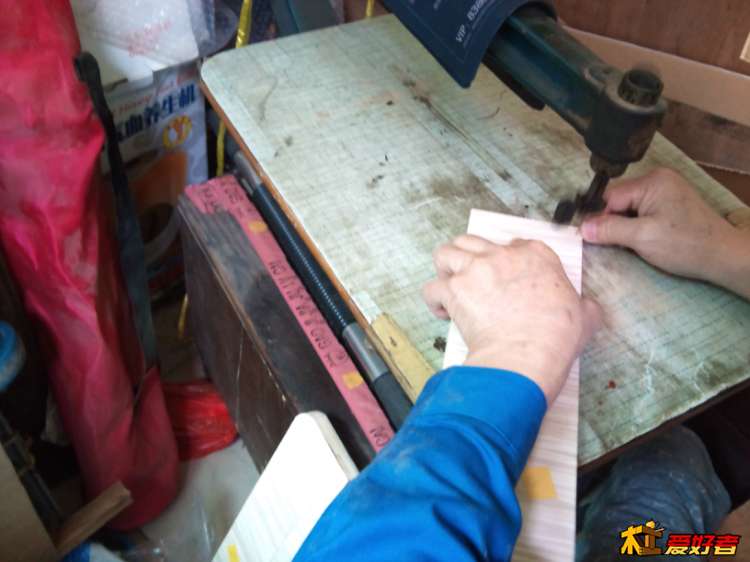

    这是格子屉二侧面板子锯圆弧，瞧，怎么用上了电动机械了？  不是说没有用机械吗？是的，确是用上了，但是，不知有木友们是否看见过这个机械是做什么用的。好了，让我来告诉大家，这是在上个世纪90年代做广告招牌用来锯有机玻璃和泡沫字等用的，这台设备也是我在1992年买的，好象花了我470块大洋，这台设备为我经后的人生经历和生活起了至关重要的作用，为我的家庭立下了汗马功劳，这台设备已经跟了我20多年了，也有了深厚感情，虽已很多年没有使用了，但我一直没有处里，后面我会发一点我早期做的广告招牌给木友们看一下，好玩而已。其实锯那圆弧完全可以用锯子加工再用砂纸砂圆即可，家里有这机械为何不利用起来呢。

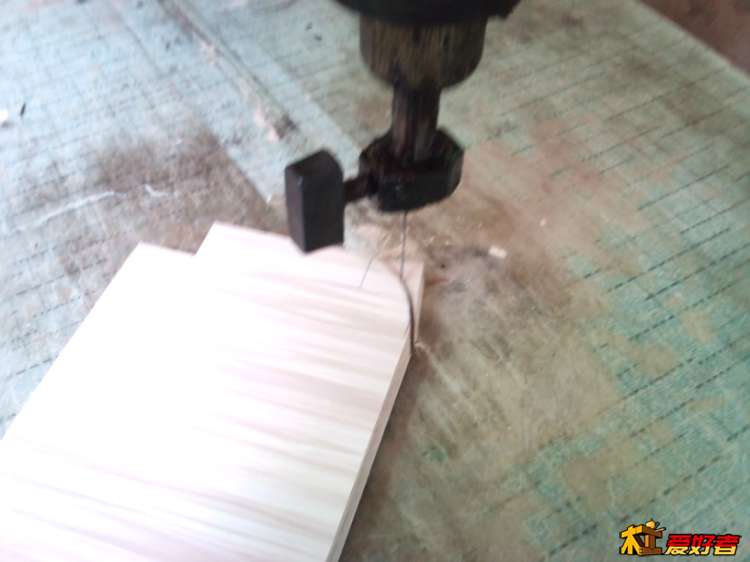

   钢锯条很细，锯这个完全没问题。

   这是格子屉的格板

& D2 \, E- E! ?# i   这是格子屉的连接图

    这是格子屉安装轨道
' W  w8 a4 ?, U' \% U, A
- [8 g* |% D+ J* P( j  ]) @   这是格子屉试装图
+ c9 Z. b- {+ J8 C( |( ]/ n
5 t  l6 _6 C7 a2 z3 ^) ?7 ^1 y. O
4 E; W: p/ Y0 [# f" X7 F9 |
: ?" M; q& q/ S' G* P

黄依林

老师傅你好强大，做工一流，教学细心，热心{:1_273:}

仙人球123

黄依林 发表于 2014-12-21 15:20
老师傅你好强大，做工一流，教学细心，热心

谢谢！过讲了。

黄依林

我看到你说用了将近20天，虽然是做做玩玩，但是如果天天不停地做5天可以吗，我想自己DIY个2.4米高宽3.0的衣柜，款式是比较大众化的，计划7天，不知道是否可行？前几天自己diy了厨房灶台还不错所以蛮有信心

黄依林

做定制推拉门的

仙人球123

   下面是我补拍的图片。这是中间的格板，格板我是用单面免漆板也就是衣柜后面的板材，两块用白乳胶贴起来干后再进行加工，为什么没有用17的免漆板加工？:P  在做衣柜前我就在网店和实体店看了许多衣柜的格子抽屉，里面的格

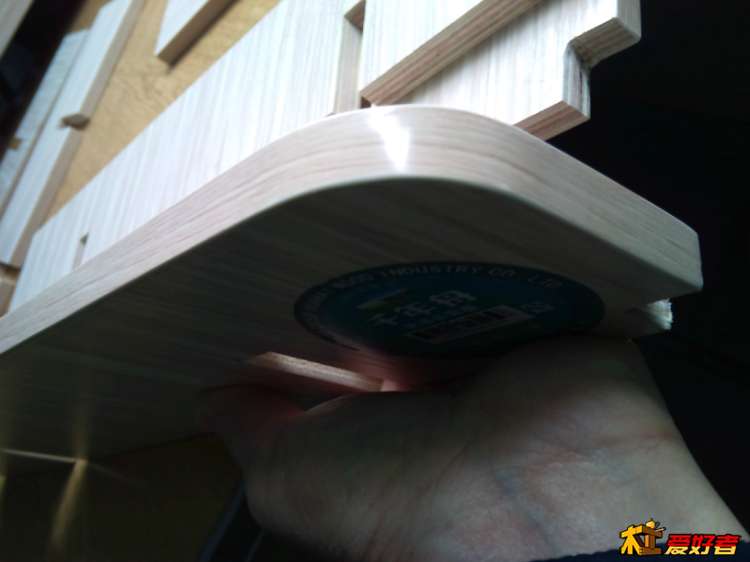

子都是用做衣柜的板材17—18。我觉得小小的格子用厚的板材做有点不秀气，所以就改了，这样二块加起来的厚度是13比衣柜板材薄4毫米，在后面的图片中可以看到效果，确实好看也很秀气。  这是封好边的格板，还是很不错的。圆弧的大小也很适中，过渡也很圆滑。

$ o# u1 I) O7 I0 Z& T; r   这是开槽的图片。

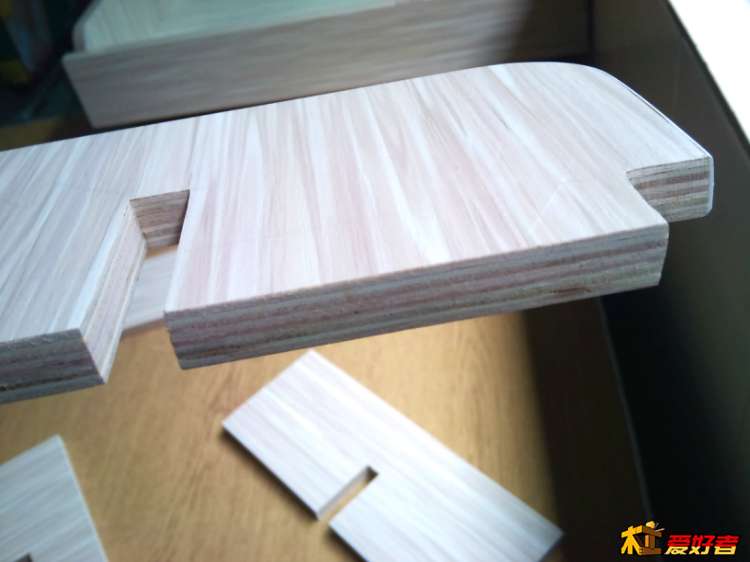

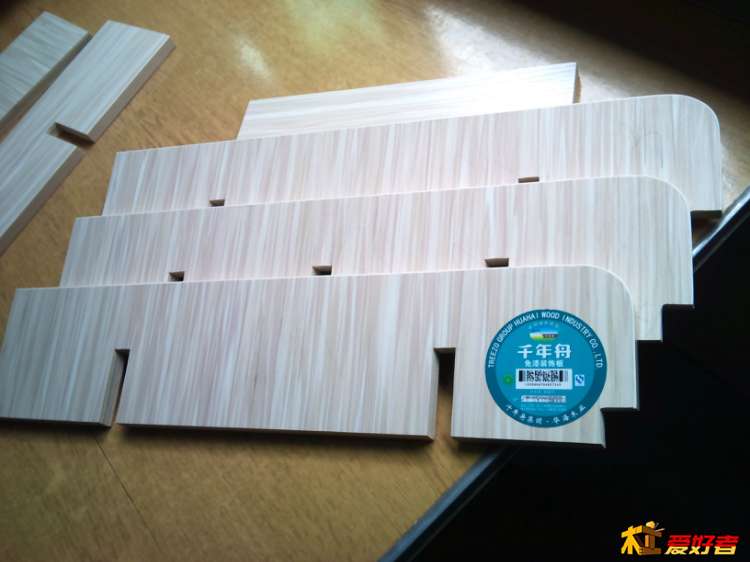

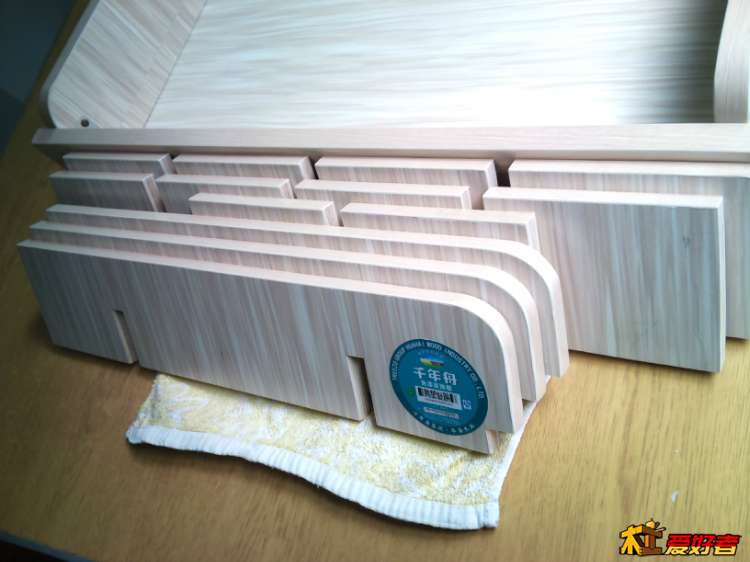

% O: i1 a# K$ J0 J. u) x    这是开完槽的格板。注意，圆角的下方为什么有个缺口？后面会说明。

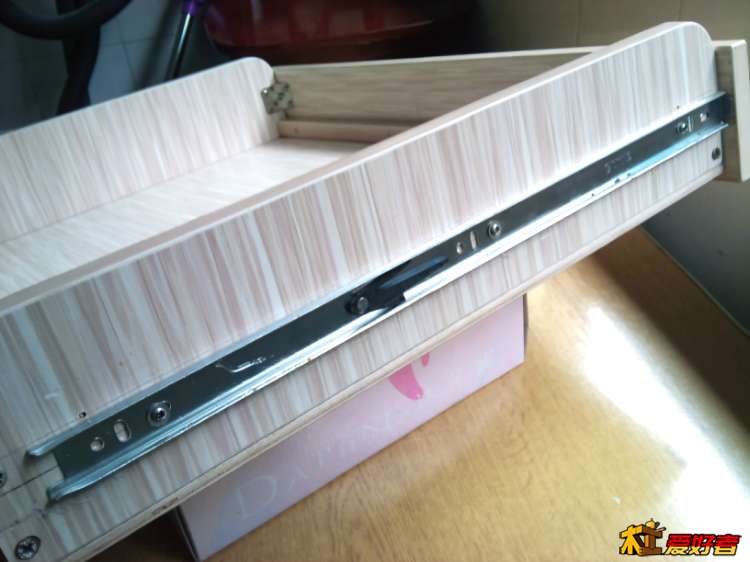

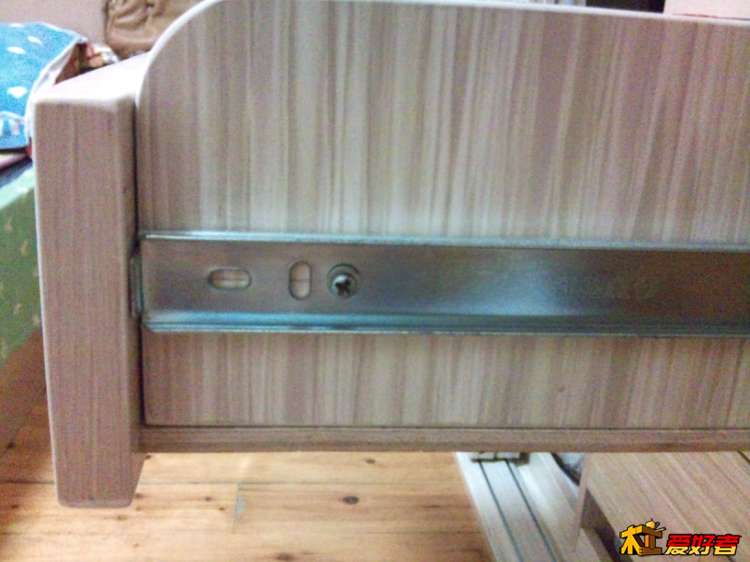

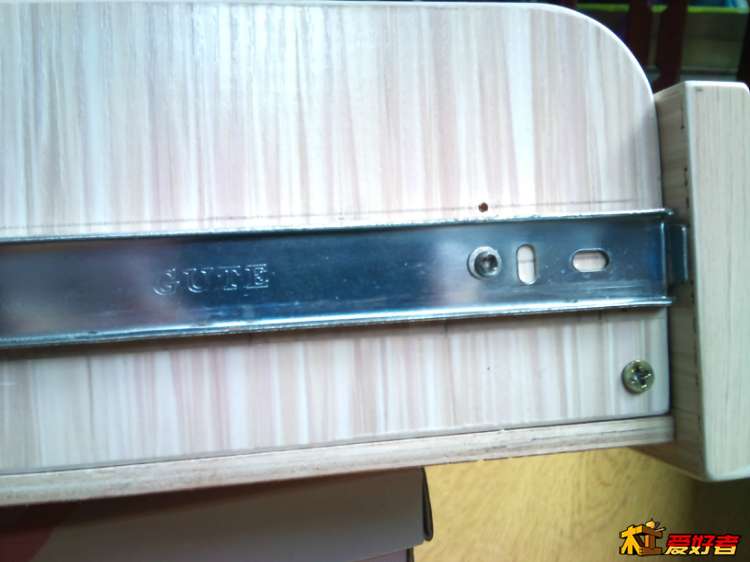

    这是安装轨道后的图片。
6 d. K3 Q+ w7 F! Q$ N

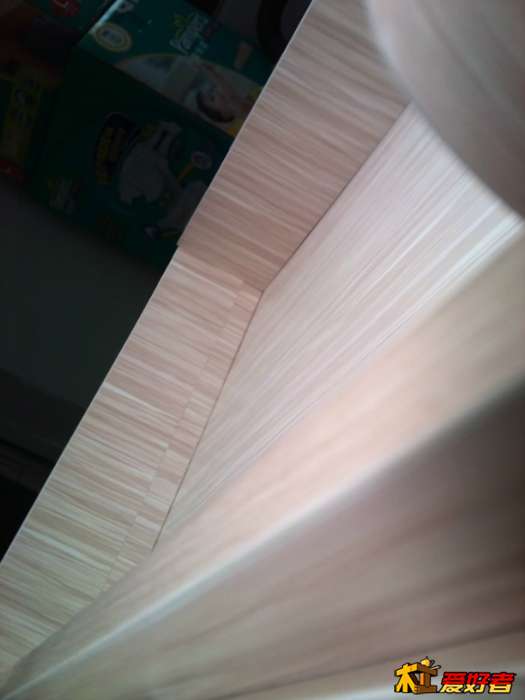

    这是对角看的图片，可以看到侧板的拼接图，确实花了我不少时间，但效果还可以。:lol
) W/ g7 `4 }0 M- ~" |/ Y6 U% [

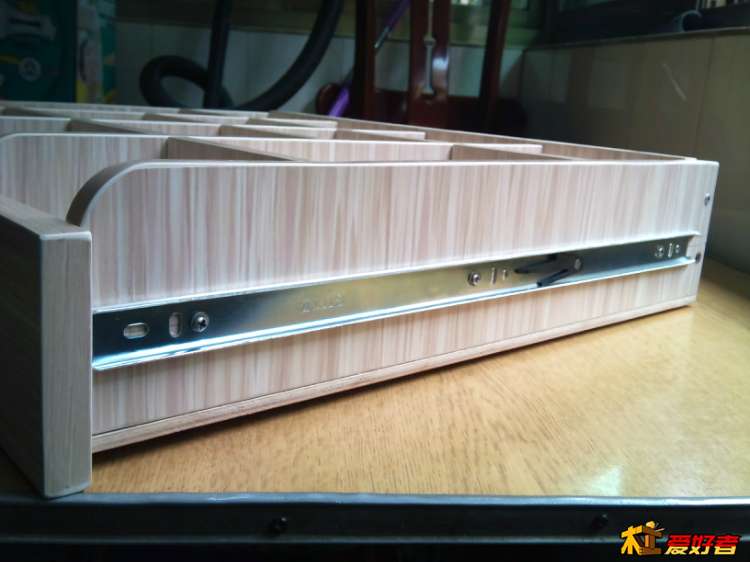

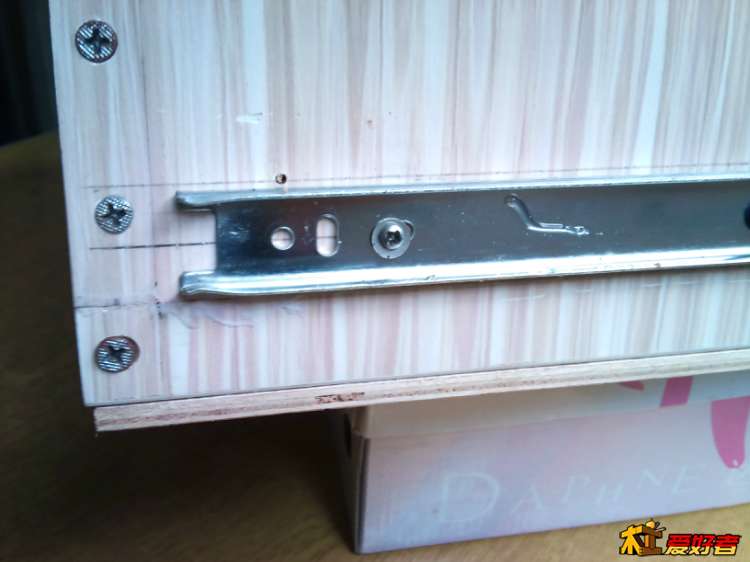

( t& N9 t$ |. J' ]& z! ^   这是安装轨道后的图片。
+ b1 Q# q* q% D" D# ?# D

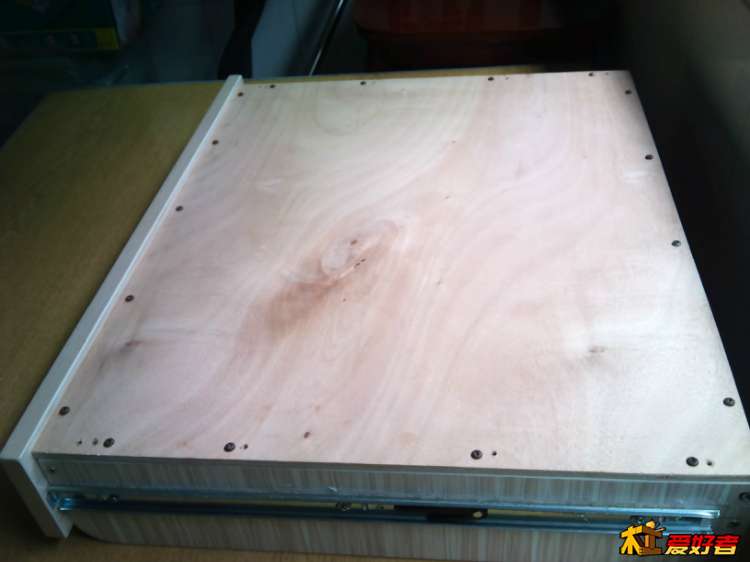

    这是格屉的底面图片，四周用螺丝钉固定十分牢固。
( f. w" Q" ~( s  k

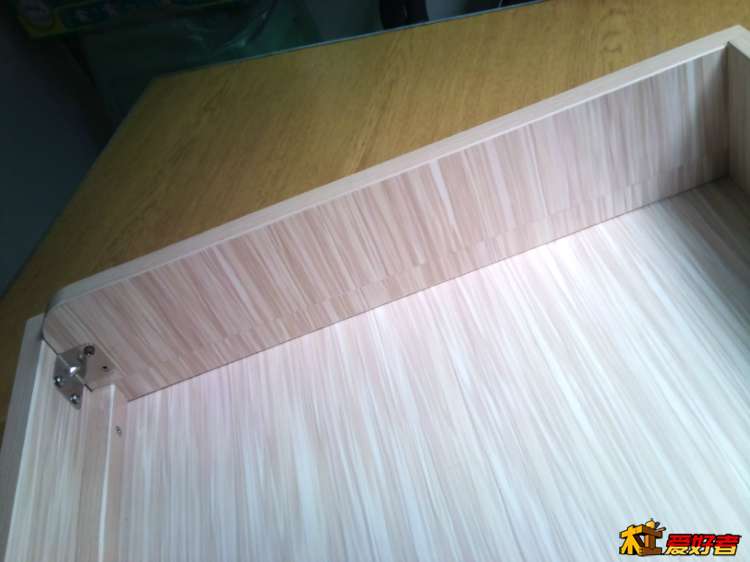

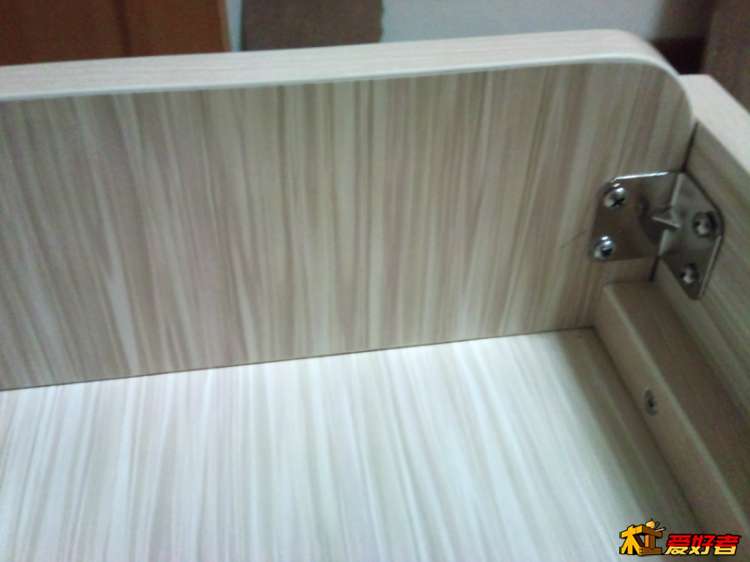

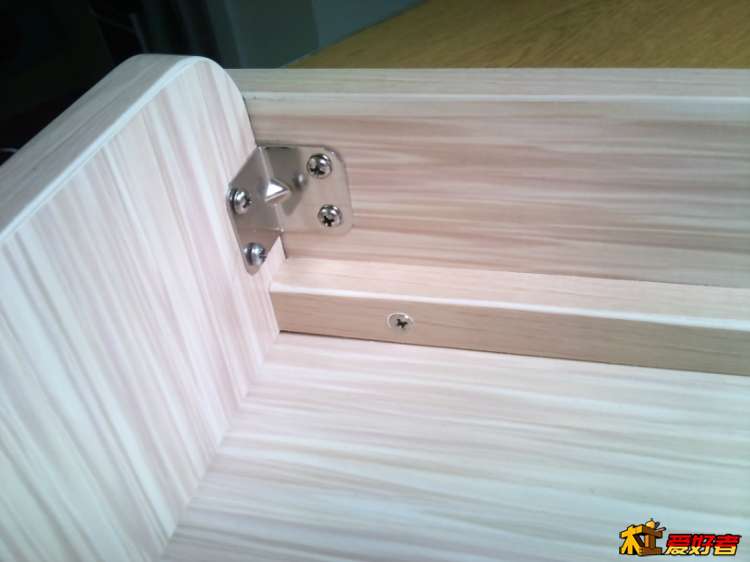

   这是格屉的连接图片，怎么有一个螺丝没上呀，是我忘记了吗？ 不是的，这块板是拼接的除了胶粘我还用了排钉，那知这个螺丝正好碰到了这个排钉上，结果螺丝上不进。  也没有关系，有角码和底板的固定丝毫没有影响


   拼接后的局部图片及后板的连接。

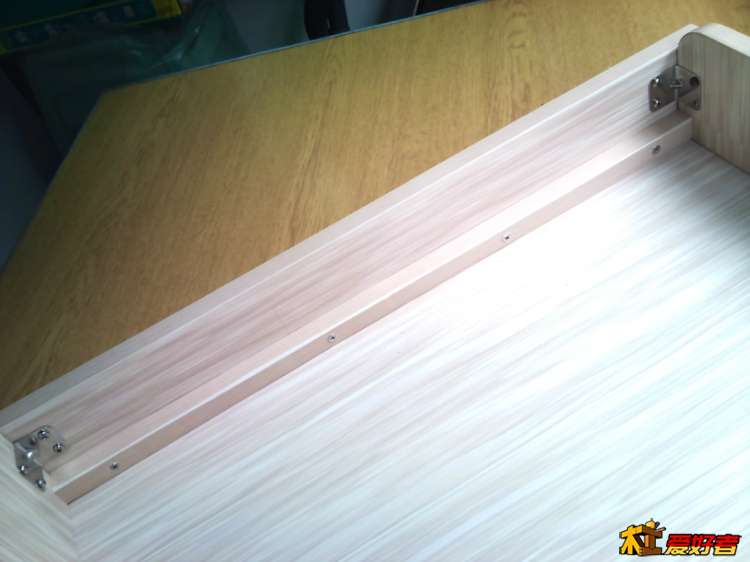

; N/ G% D9 ^6 g( j" `" e. Q    这是格屉面板后的图片，可以看到固定了一根小木条，主要起到固定抽屉底板的作用。格子屉很浅，不能象以往做抽屉一样，先做个抽屉盒固定底板再与抽屉面板固定。我的格子屉面板只有90毫米高，后面再加个17厚的板子，这样一抽出格子屉就可看到后面这块板子很不美观。所以用一小木条代替，即解决了底板的固定又不影响美观。你们说是吗。   上面讲的格板圆弧下的缺口就是躲让这一小方条的。
( m$ e* J. ^8 L& U! \$ ]

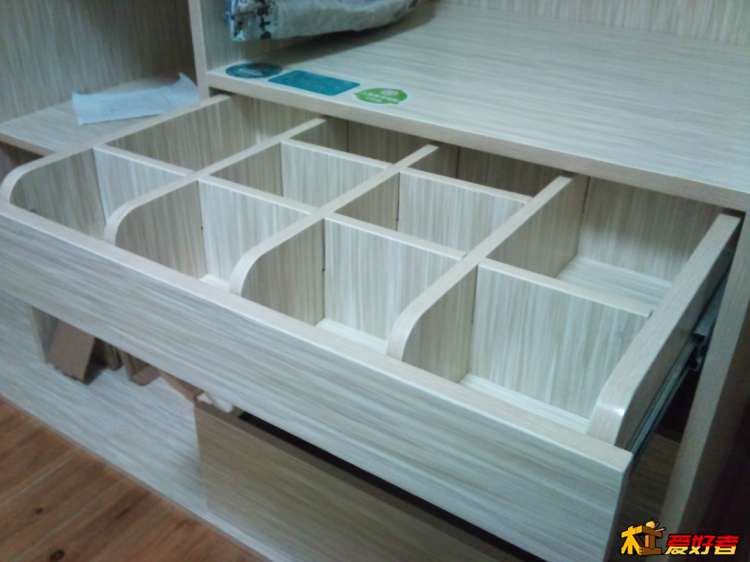

' c# a$ K6 v, u5 i   格子屉这样分佈很好，二空大点的可以放大一点的东西。屉子四周是17的板材，中间是13的板材，看上去很秀气，美观也很协调。

! [- X1 X- E# `6 r! |% a1 I: Y

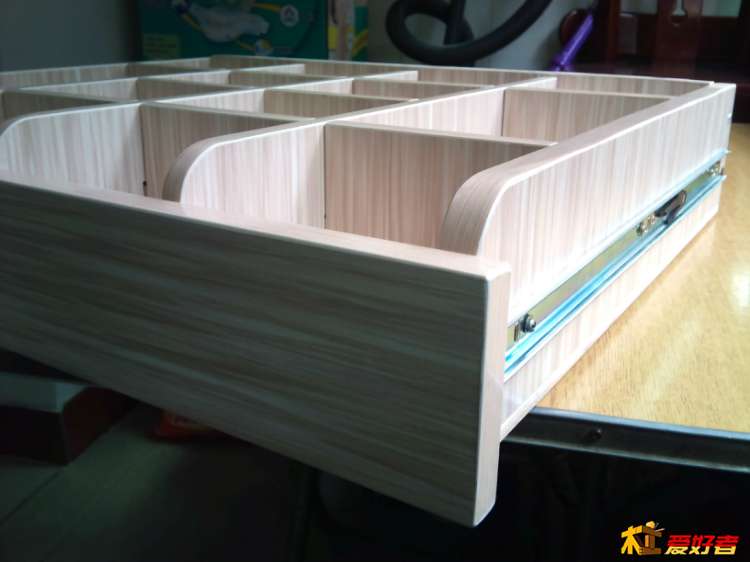

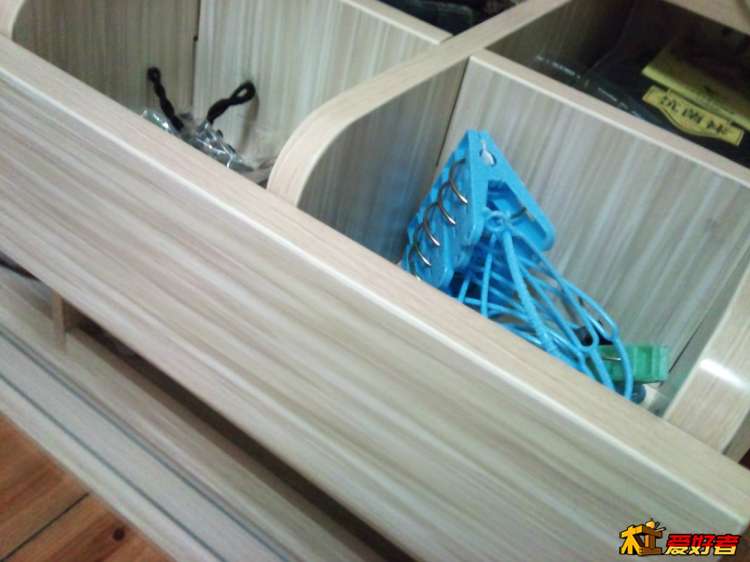

    屉面与17板和13板圆弧的局部图。
% U/ r; k( k( C3 {1 n


   连接图局部照。
7 g8 `0 s% d0 E8 F

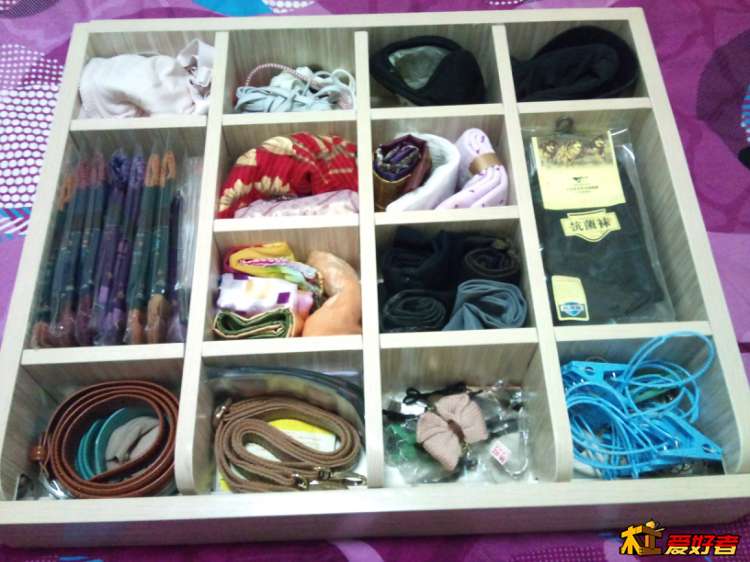

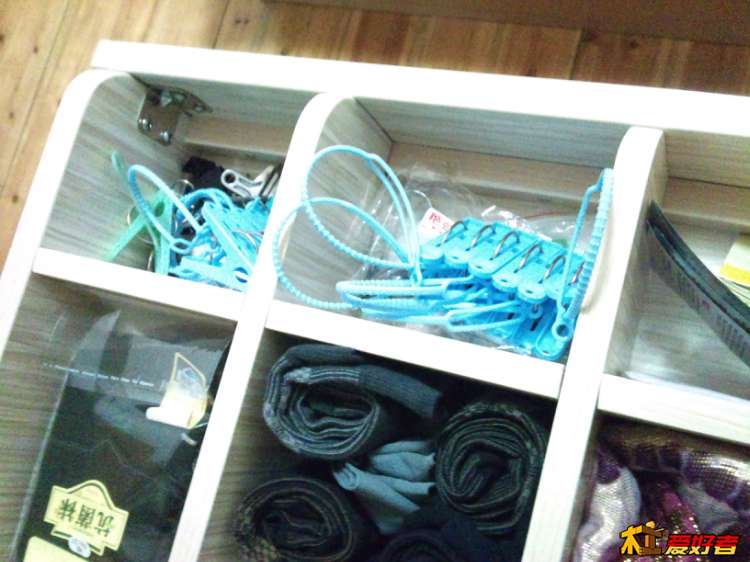

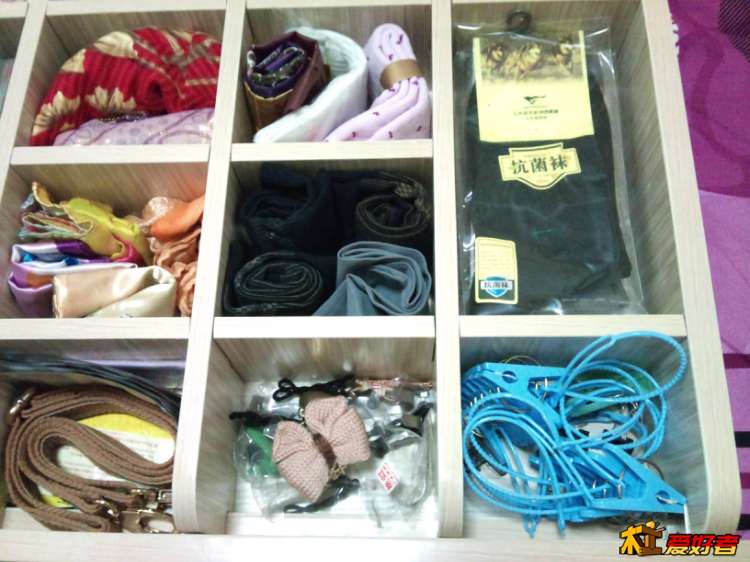

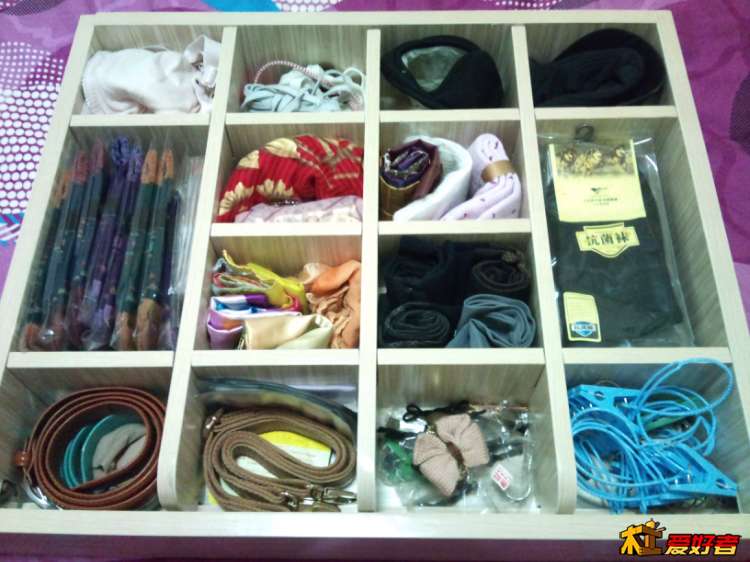

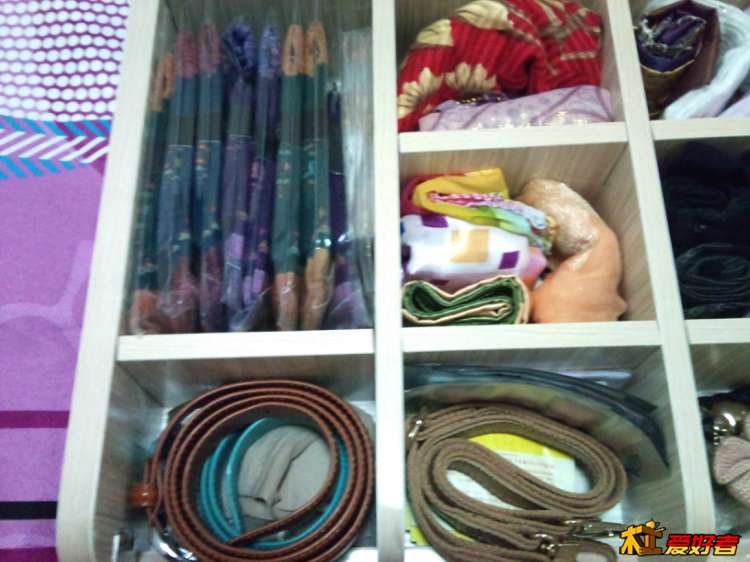

8 P2 k4 T+ r! K) O: y+ _$ X* ?6 I0 h' @   放了物品的图片，还真分类装了不少东西，十分方便。:lol:lol:lol
5 m# H# C. U) \0 r( T  R

& e& f# C; E5 L( b& n0 s
2 h2 C0 ]5 F2 k" m* I0 G* }6 a
/ ~: Y% V) [( n* l- O4 o' ~
7 L3 f: `( w+ _3 \: R; J


" F" [1 W! C6 e8 @  B

, u! B5 f/ G% L* L: p

天崖人

太棒了

仙人球123

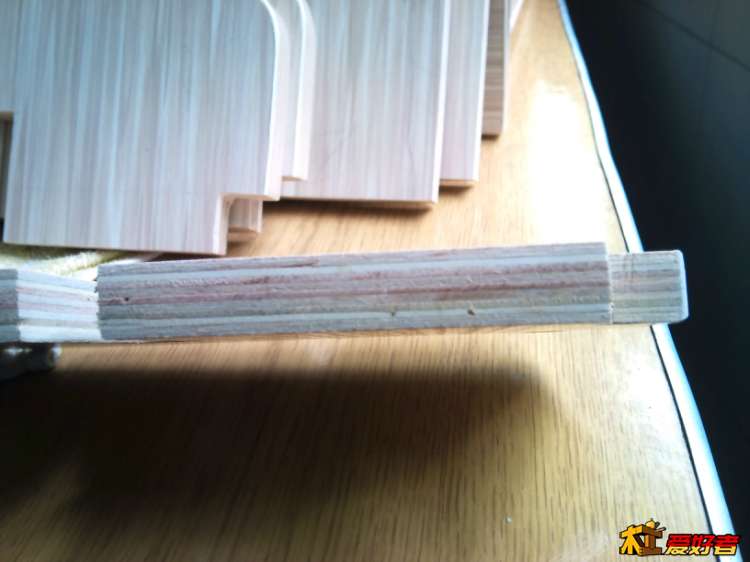

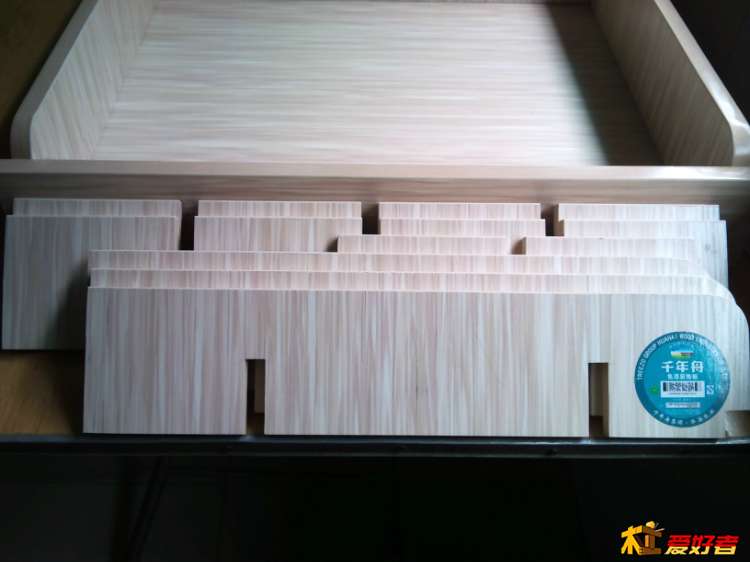

  今天继续上图。图片次序有点乱，能看图意就可以了。  这是二块板子粘合后加工的图片。
0 O% j8 ~) w6 l2 h

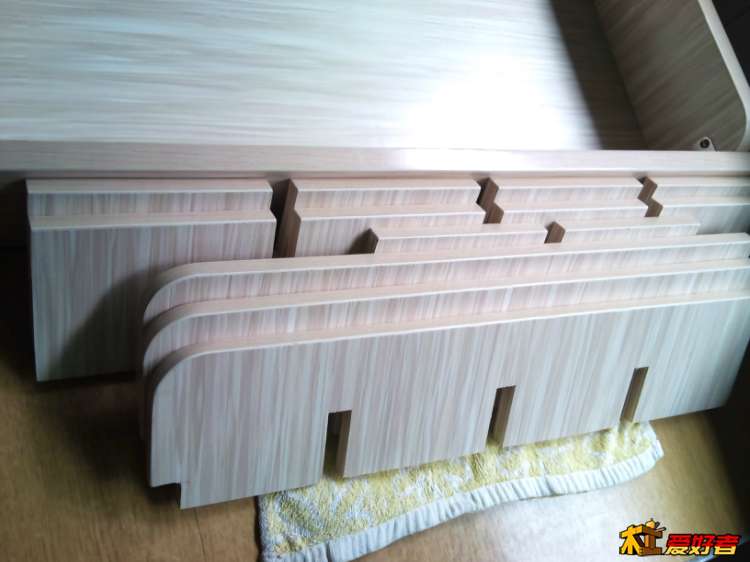

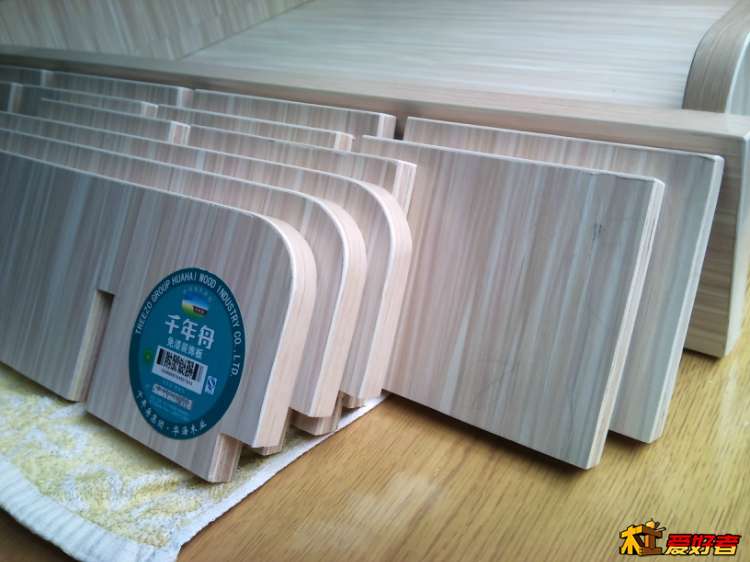

   这是抽屉格板加工后的图片。

   这些槽是用锯字机开的槽，还是很标准的。:lol

    为了让木友能看到更多的图片，害得我把整个屉子都拆了下来拍照——好辛苦！{:5_296:}{:5_296:}

6 n0 l& V$ Y! g3 d& b1 N; t  g
6 P. y  j& p2 U" [5 L0 Z8 h

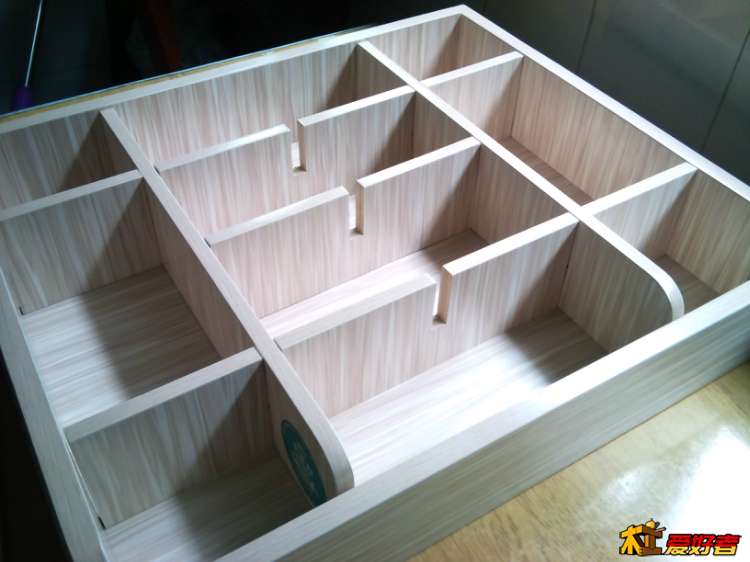

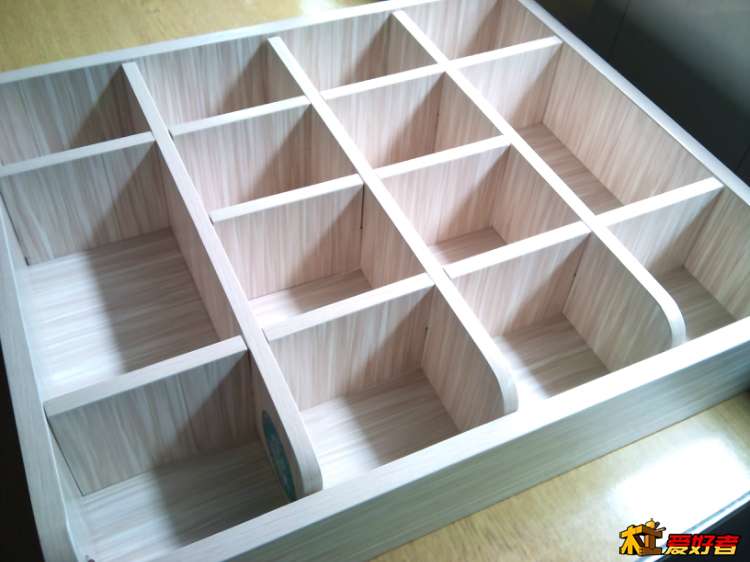

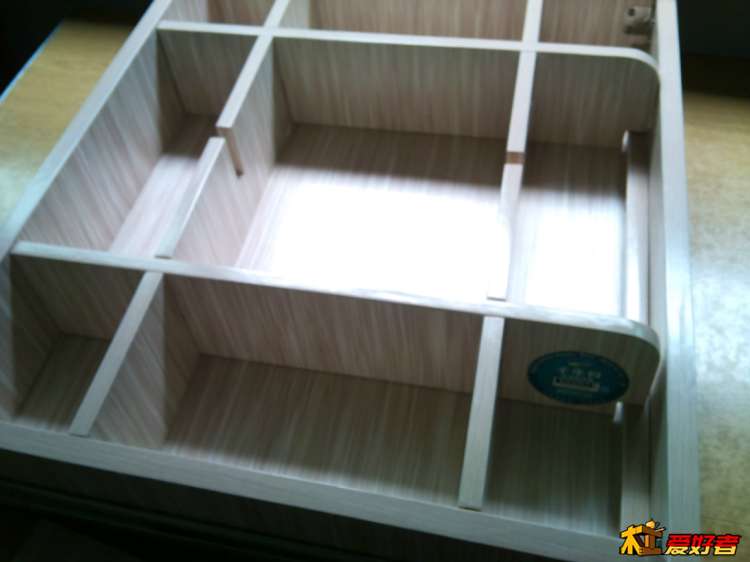

   这是摆好格板的图片，空格有大有小，方便摆放大小物品，真的很方便，实用。  想做衣柜的木友应尽可能考虑做一个格子抽屉。
" x" Y0 i% I# Y# J! `! Y* |
    摆放格板一。
4 q5 w% Z3 I8 a" l' R/ q
    摆放图二。

    摆放图三。
) ?1 w8 g9 Z. B( J' k8 y
) Q' C* Q5 M' z+ T: g     原想从抽屉的底板下钻孔用螺丝把中间的格板固定，后把物品放在格内后发现不固定也没有什么关系，我也就省了这一道工序。 抽屉面板后的小木条深藏在底部下丝毫不影响美观。
1 y+ \' ?, Z; ^0 ]7 c9 L/ v

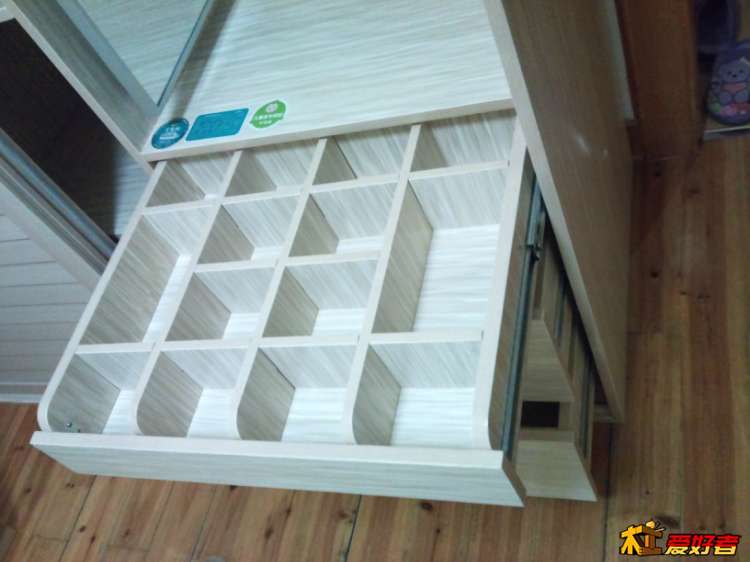

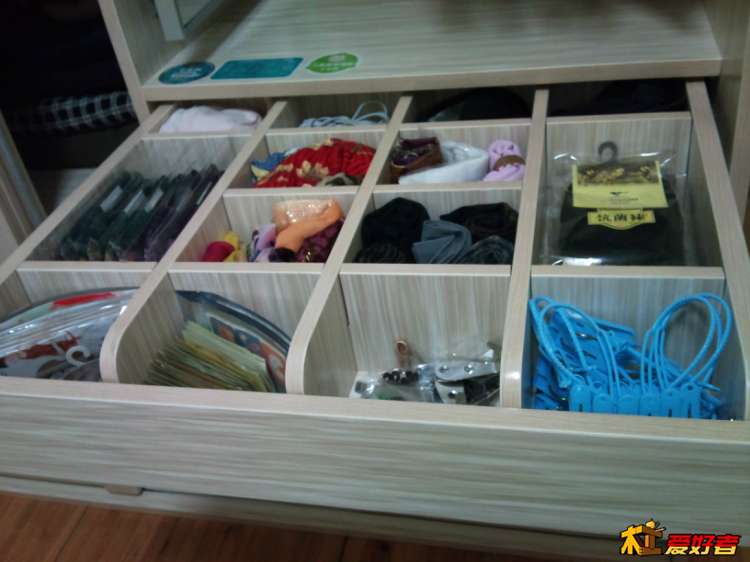

1 C1 X6 s0 {, w9 p   这是屉子做好后装上物品拉出来的图片。象不象解放初期走街串巷的货郎先生的货郎柜呢？
/ L4 `0 y2 }# b# z0 H0 J1 T
   局部图。
% ]+ q* w3 |: [: _
! W. R/ e2 h: R/ e5 {8 M    局部图。
5 A8 L" t' u  C6 @
% a: L8 B8 N1 [8 E/ ?   全景图。
  J$ u- p) t$ P: C1 S% i; R% J9 v

仙人球123

黄依林 发表于 2014-12-21 15:31
' v6 }/ d3 h7 R3 X6 d* \9 d我看到你说用了将近20天，虽然是做做玩玩，但是如果天天不停地做5天可以吗，我想自己DIY个2.4米高宽3.0的衣 ...

2 c. F* n, V' Q% E6 ~% |2 I& M   完全可以，只是封边和做抽屉需要多一点时间。

仙人球123

   木友们好！新的羊年来了，祝大家在新的一年里，身体健康！工作愉快。    :lol :lol:lol     上次讲到做广告花了460元买了一台锯字机，开始了利用业余时间做广告招牌，夫妻俩人经过近20年的努力，才有今天的幸福满意的生活。这其中的艰难和辛苦只有我俩深知。 我真心的感谢我的妻子几十年来的一路陪傍。      下面发些早期做的招牌给木友看看，当时还没有电脑刻字，写字机。全是自己设计和手写的，当时看还可以，现在看就不行了。
   这是我1993在外面接的第一块招牌，有机玻璃泡沫字，价格是120元，除去材料和加工费（锯字钱）大约30多元。自己赚了约80多元钱，可不要小看这一点点钱，它可是当时我近半个月的工资。

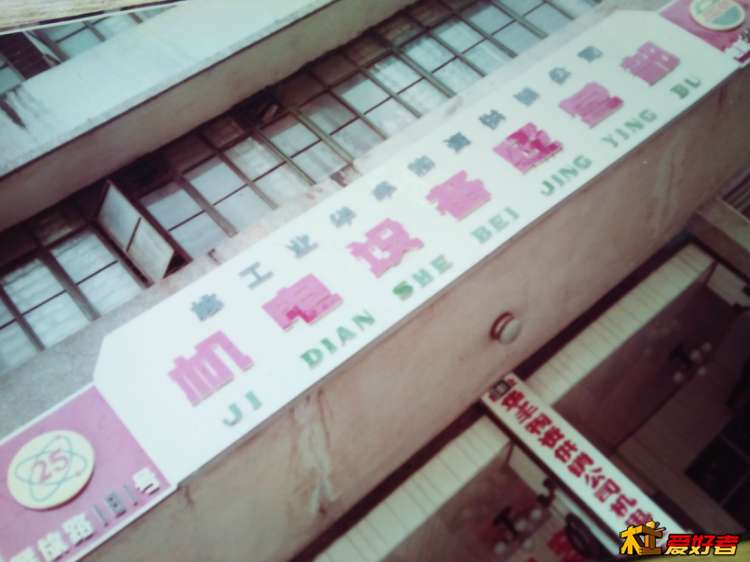

# M. f" E7 l! s4 C  J    做的铜字招牌。
+ x6 j) c9 u# _+ A" n2 @9 s
   宾馆招牌。字是本地一书法家写的。

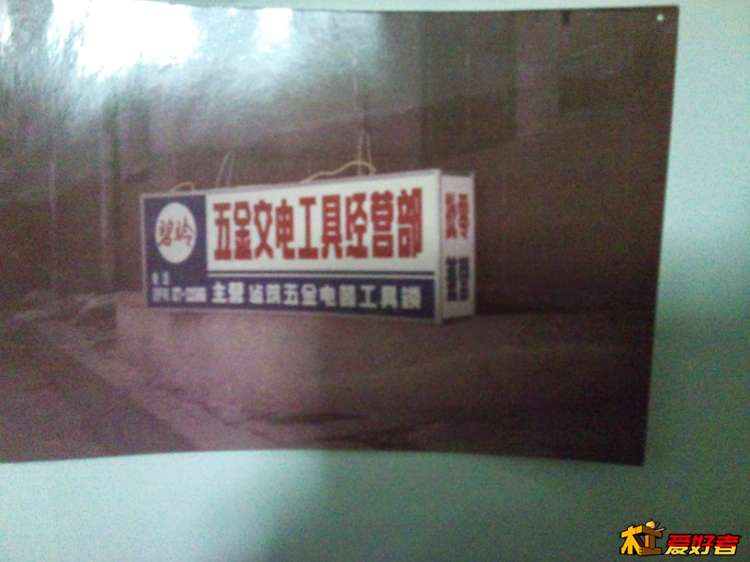

    做的灯箱招牌。

    有机玻璃泡沫字招牌，做好了还没有去安装。
. D& F$ B, }* R9 V2 D
  E: }6 D0 b7 @# B; S    三块直牌。
# I; O. }2 ?3 T# p

( s) d9 u* p! z4 Z# {6 ?; X2 S$ {

$ Y* B$ n4 {9 S' @
% j8 D" F) ]  L  i4 E. \/ o: ~: y# T( M
: N6 b* f( c. A4 `1 ?
7 B- b$ h$ c2 i
7 j9 x" X7 [# B. \
* ]% i; X9 d0 E6 U   手工做的建筑模型，太原史了。
$ P# @4 E, L' k3 C
   这个模型配合烹饪菜肴得了二等奖。
0 p$ Q9 W' S6 g& r4 h0 R4 ]
' N' e& }9 N; a+ b/ S8 C1 z9 N   这是宣传展板，已经有电脑刻字机了。


9 [. U( d, m! m2 i" o' c' C" |0 g
* d, n  Y8 S+ Q% Z, R

& G1 k0 }7 y+ {, i
