可复制可推广的百元大功率高精度无极调速简易小锯床制作

功夫老大 · 发表于 2014-8-20 12:56:38

最近为了提高效率制作微型红木家具，自己花了很小成本制作了一个小锯床，效果比预期的好不是一点点。台面大小也就50cm×30cm，锯片有效切割高度2.5cm，看上去很粗糙，本来想随便做做的，但用起来很顺手功能要求都达到，动力很大，所以还设计了无极调速降低速度，而且精度相当高，比厂里上万元的锯床还好使，又安全，精度又超越。

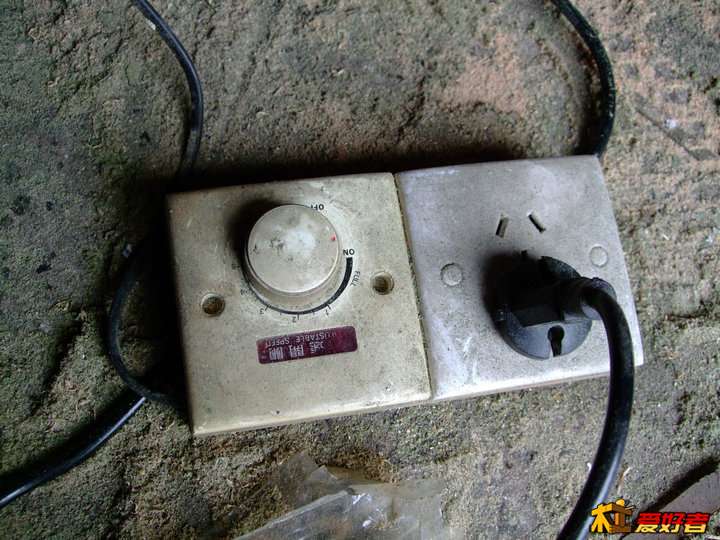

成本：淘宝上花88元买了个云石切割机，一些废的三角铁，1cm厚胶木板，废直线轴承（这个比较奢侈），1cm厚铁板，电风扇调速器，电焊加工架子，有的地方螺丝连接。成本不到100元。

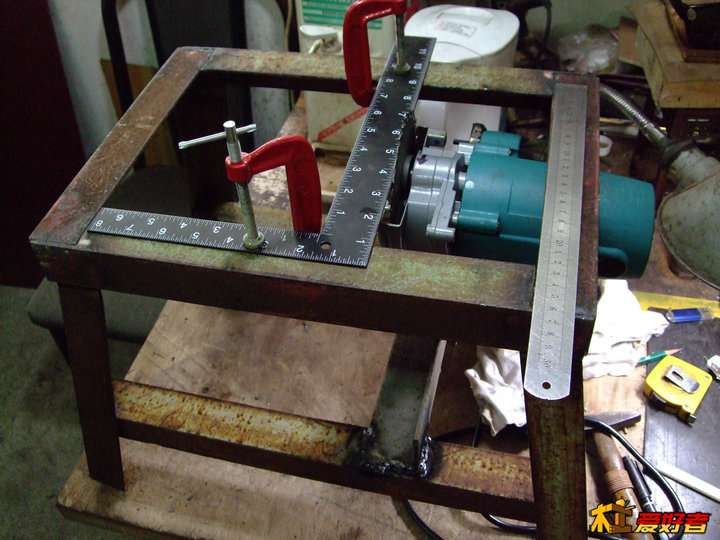

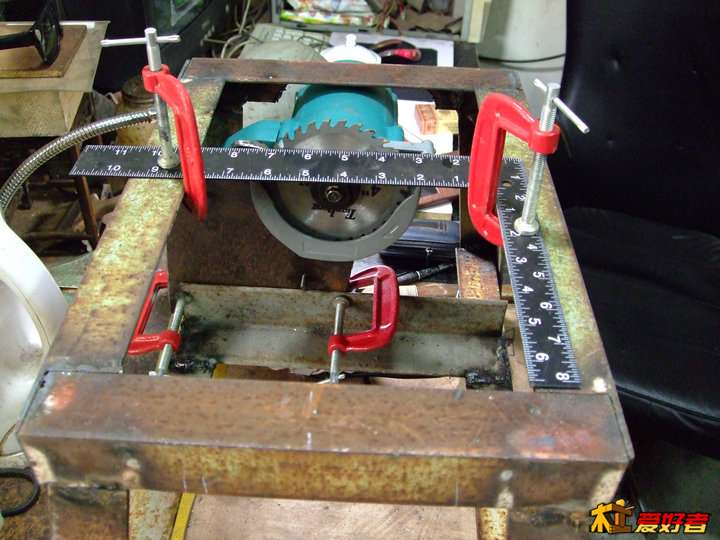

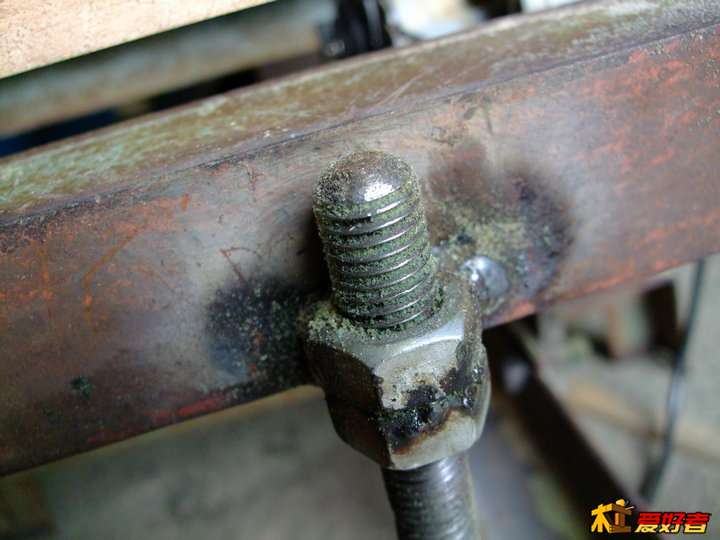

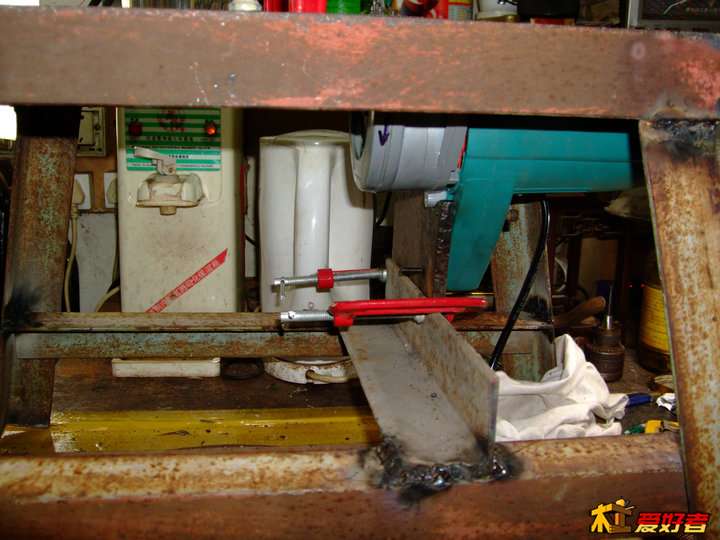

架子电焊机构，自己烧的，臭水平，但精度焊的很不错的

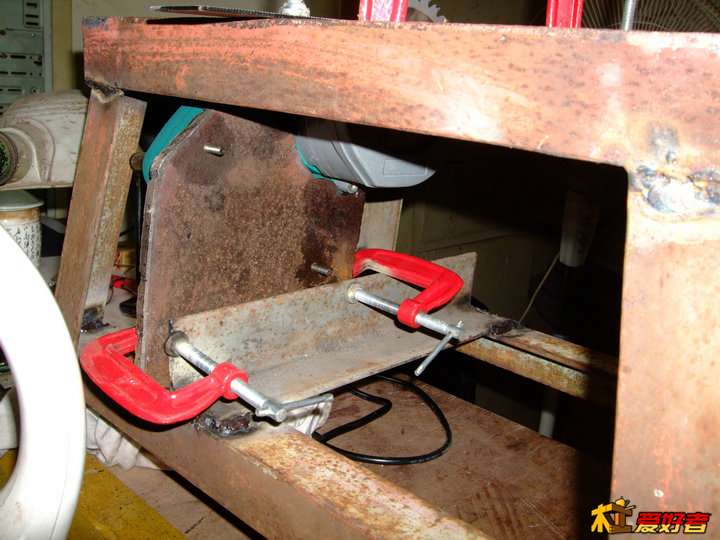

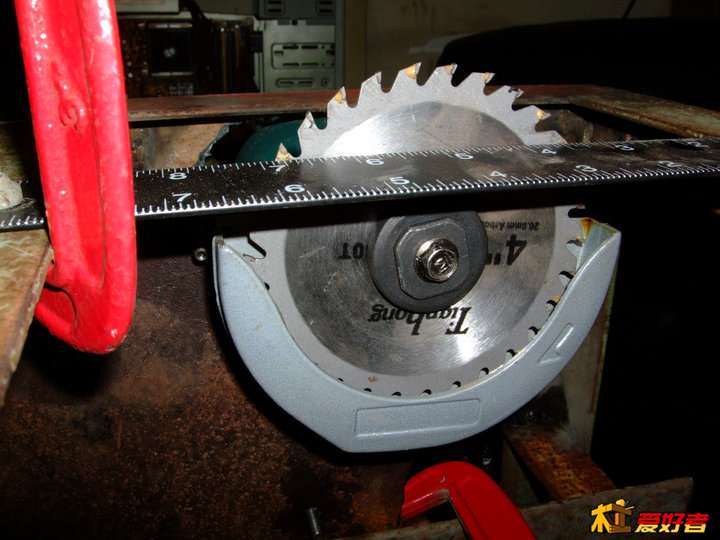

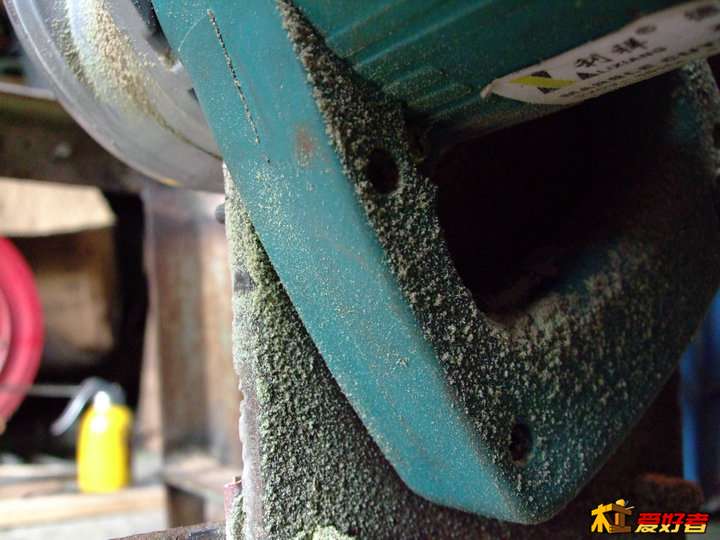

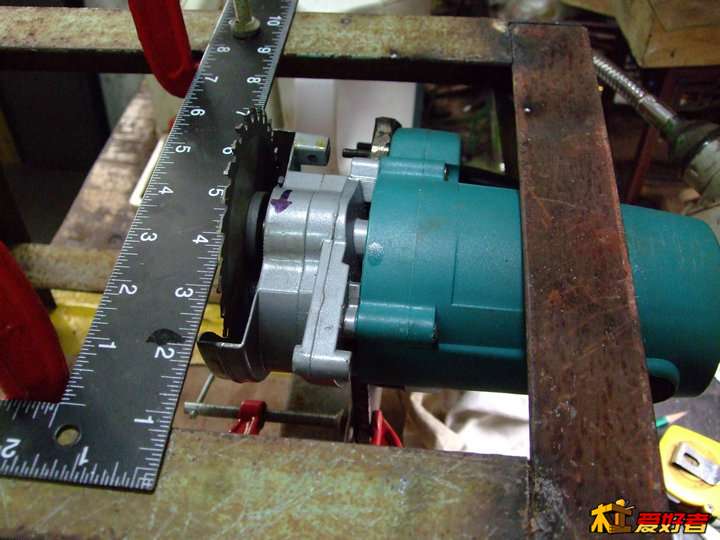

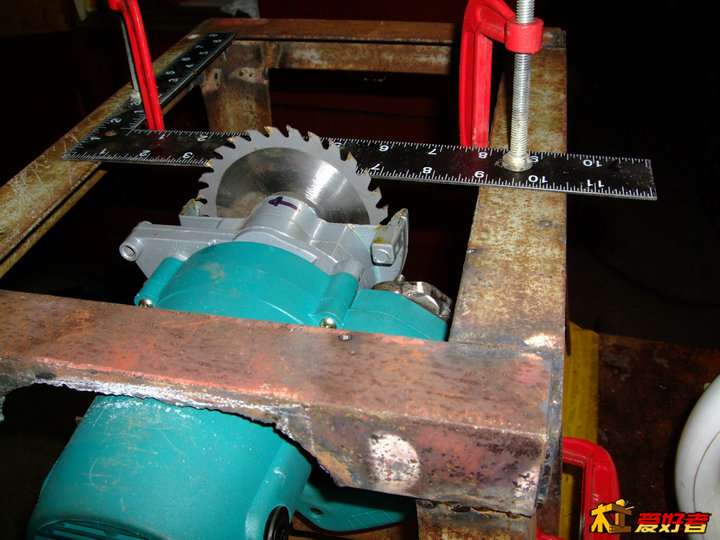

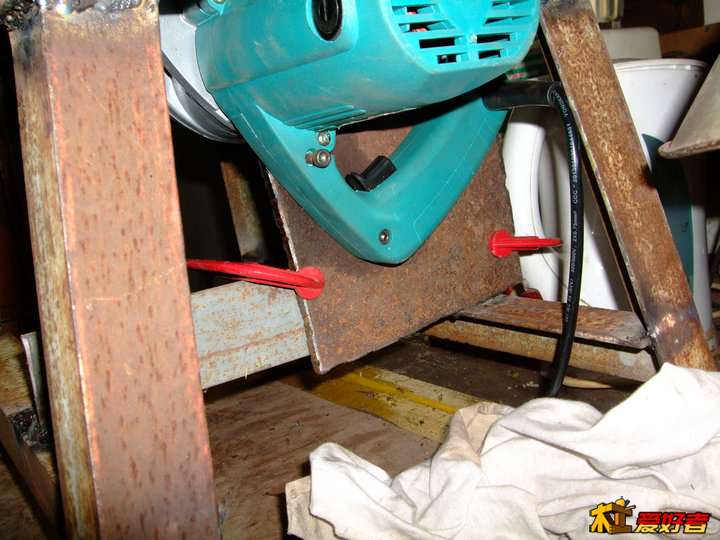

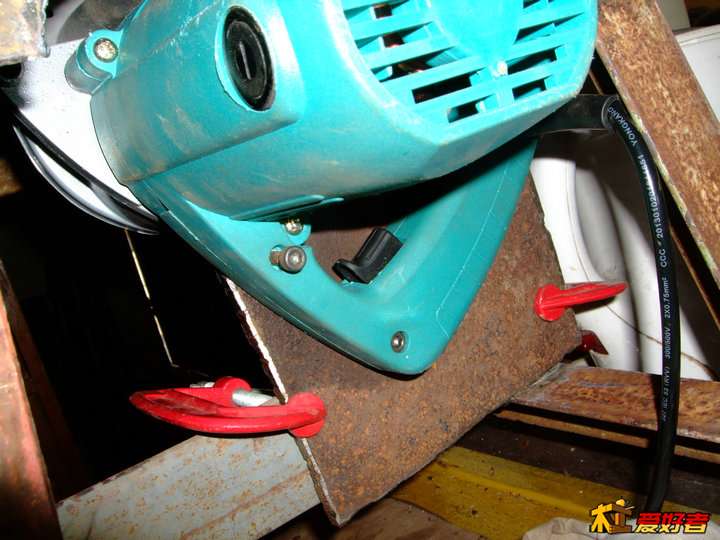

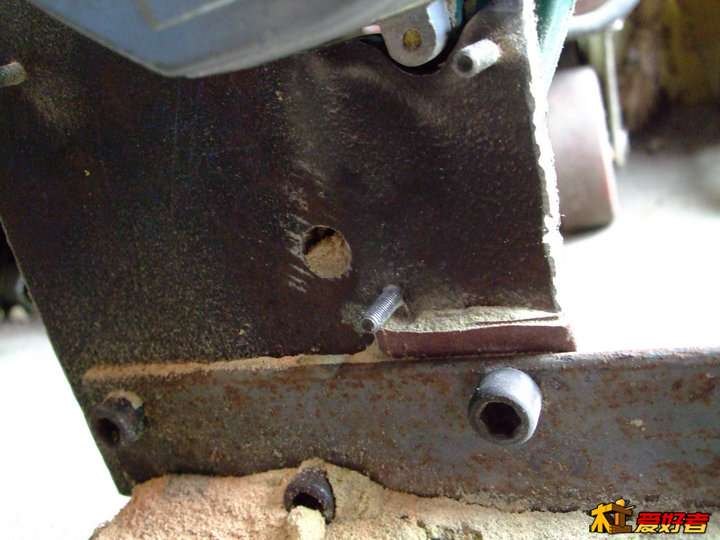

云石机固定在铁板上，铁板固定在铁架底档上，用10mm螺丝连接，考虑到以后要调节锯片垂直度

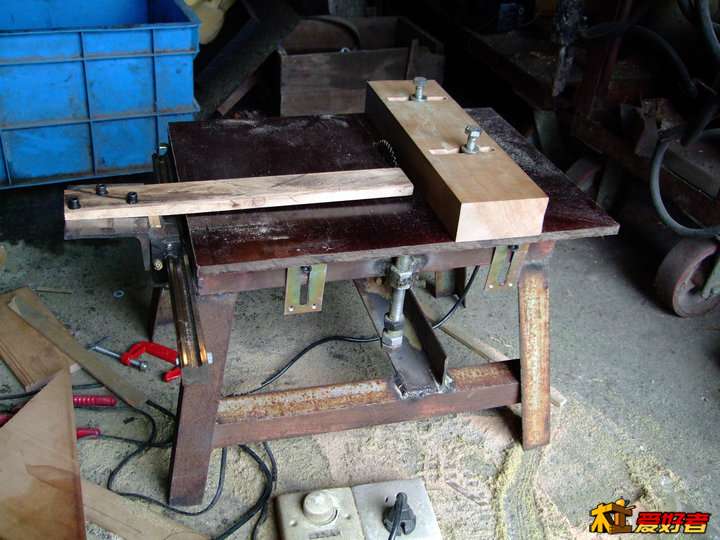

锯床做好了，全貌图，直线轴承木头推手

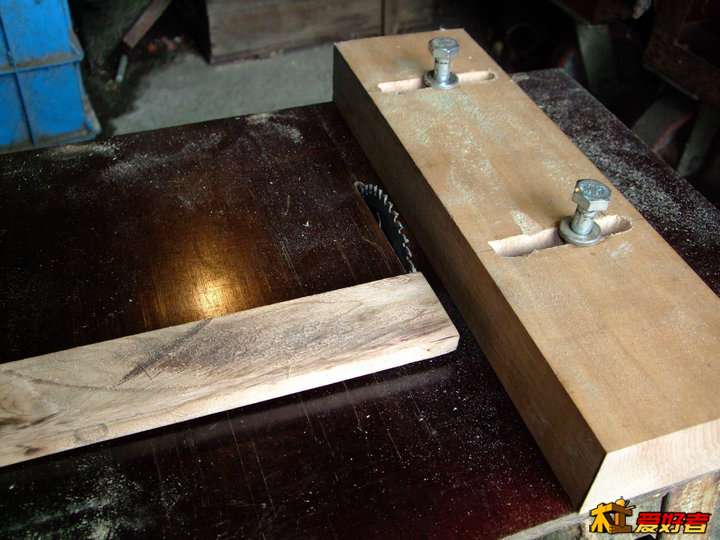

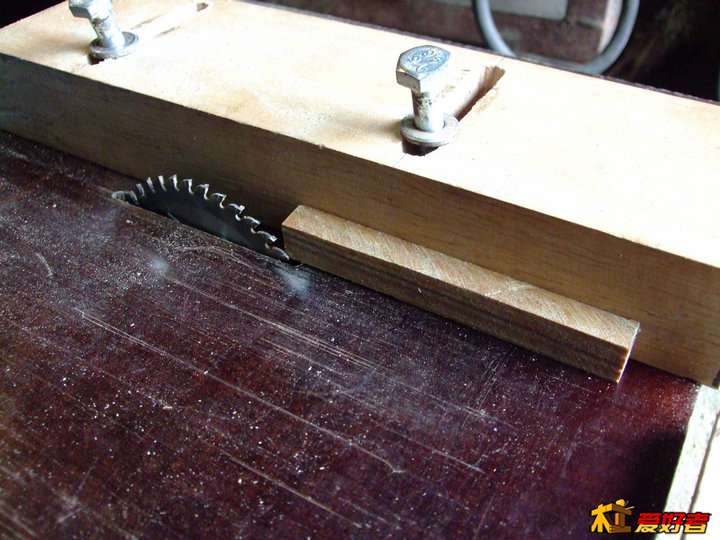

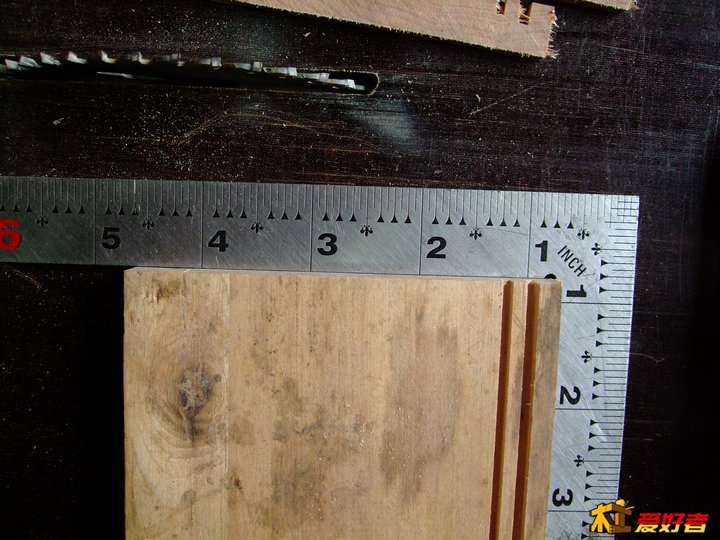

木块右靠山，可以精确锯尺寸

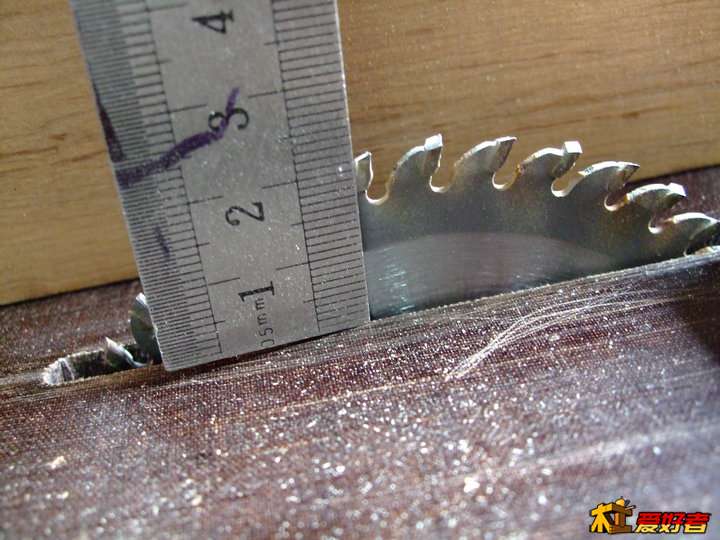

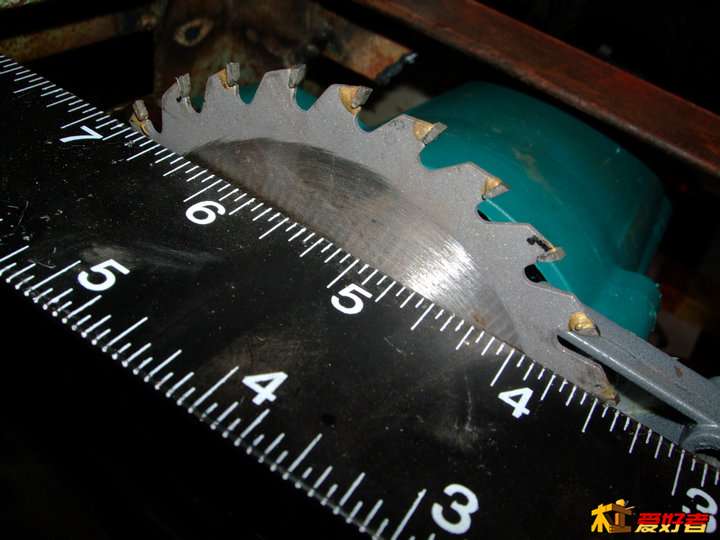

锯片高度25mm，如果用5mm铝板可以达到30mm，如果改用7寸锯片那就更大了，经测试7寸锯片动力足够，但我不需要，4寸够用了

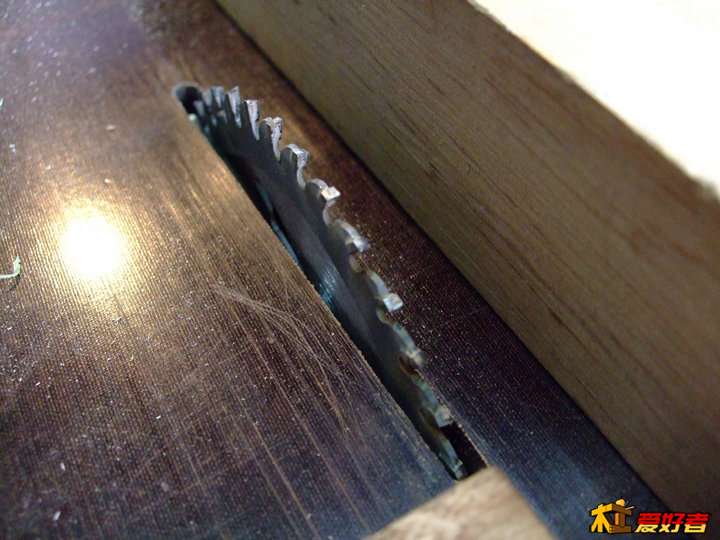

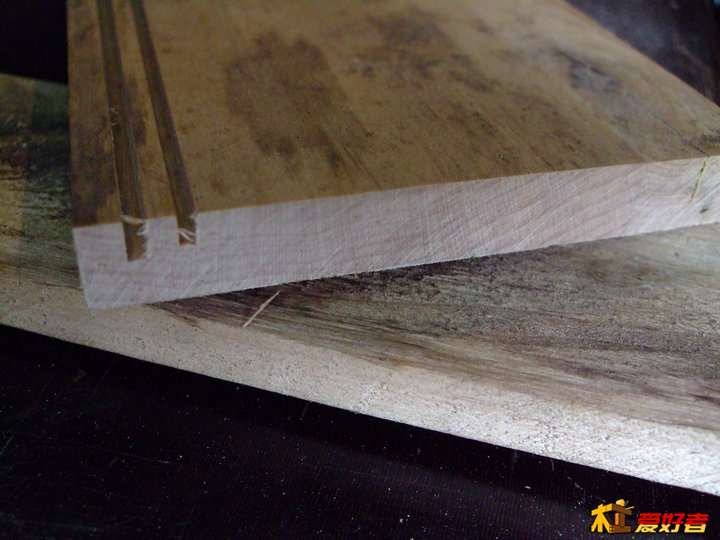

切面相当光洁

功夫老大 · 发表于 2014-8-20 12:57:12

本帖最后由功夫老大于 2014-8-20 13:20 编辑

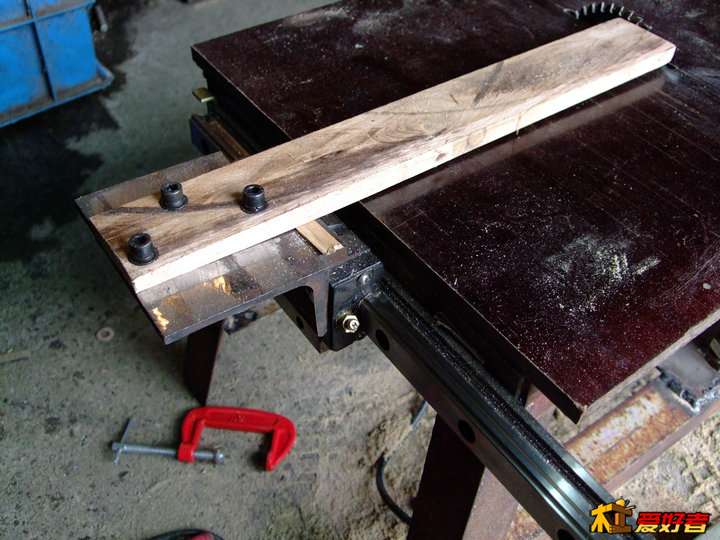

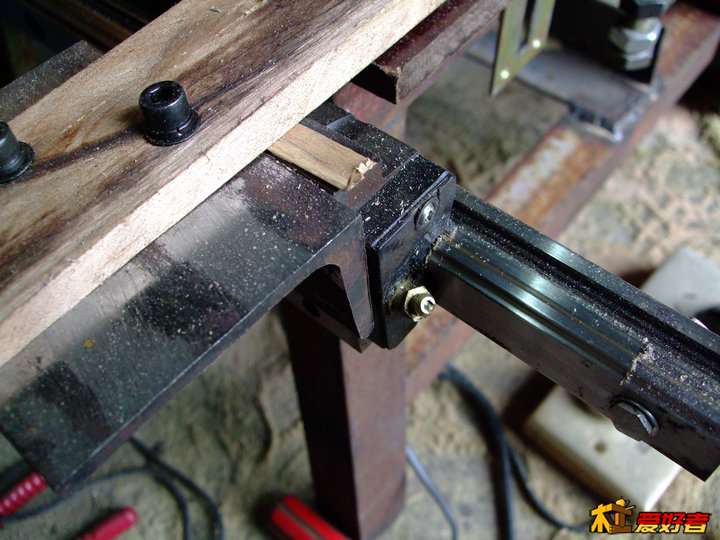

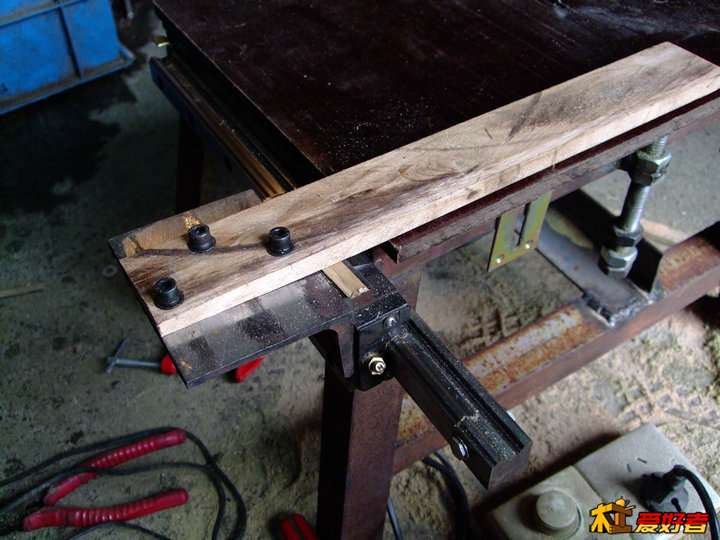

左推手的直线轴承结构，这个比较奢侈，但是是废物利用，从而使精度上了几个等级，上面的木头推板是随便做的，以后要改铁的。

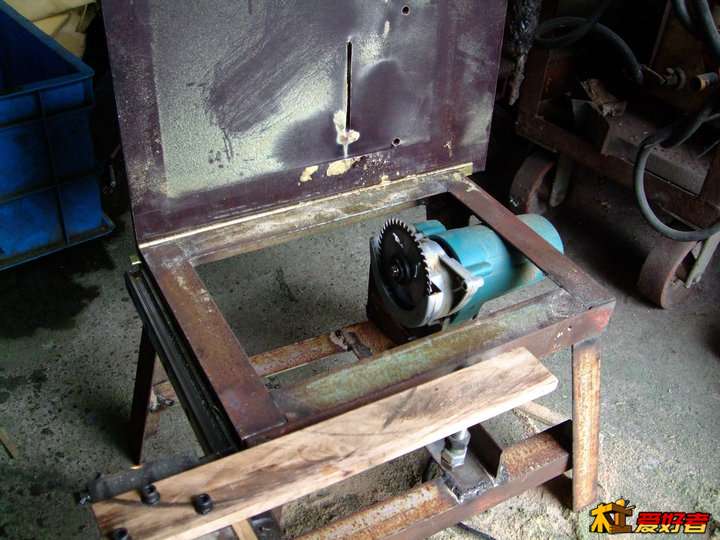

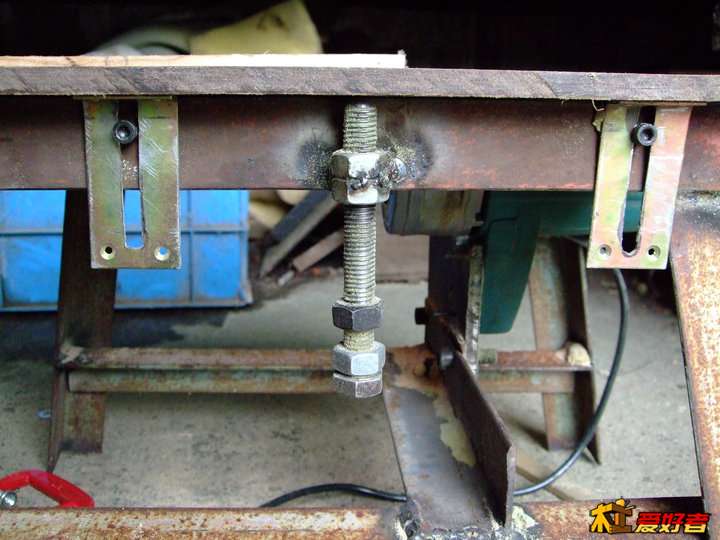

台面可以升降，摒弃了动力轴升降精度下降的弊端，这个作用大了，可以锯榫头了

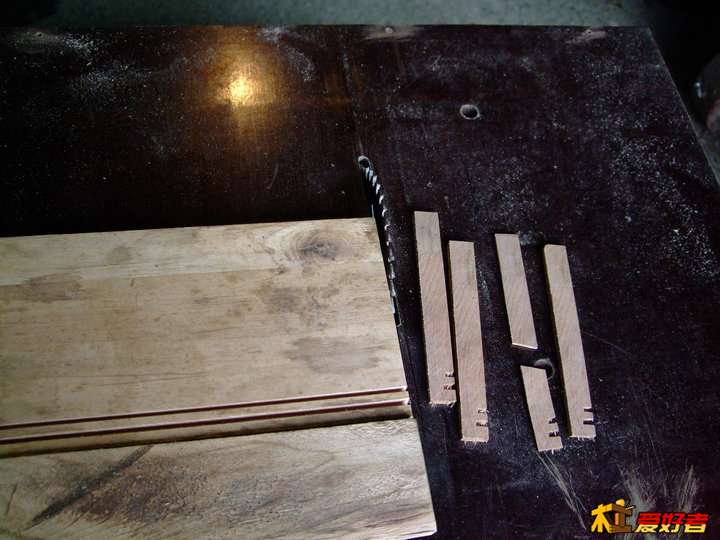

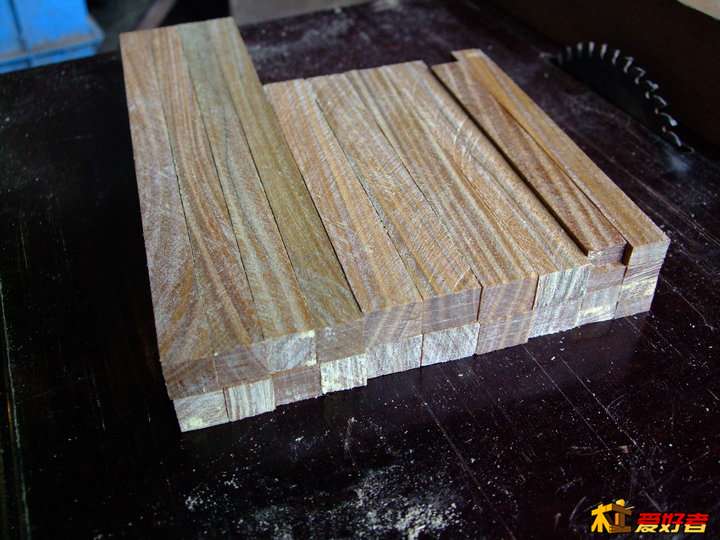

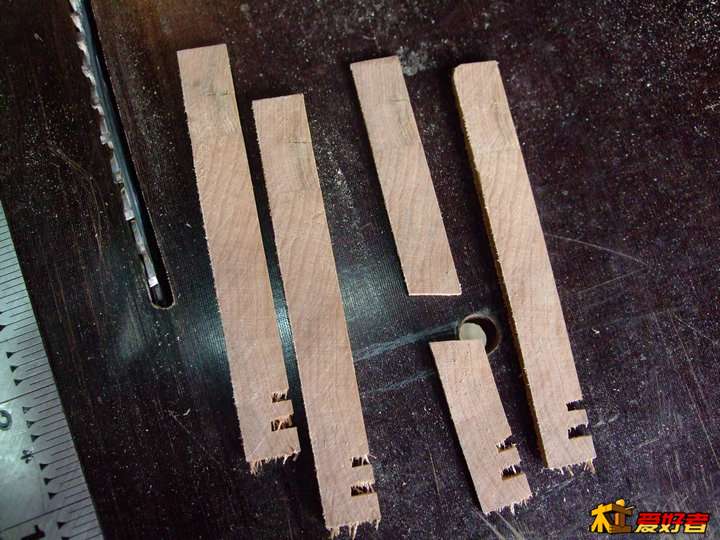

看看锯出的方子，四平八稳的一看就知道尺寸相当准

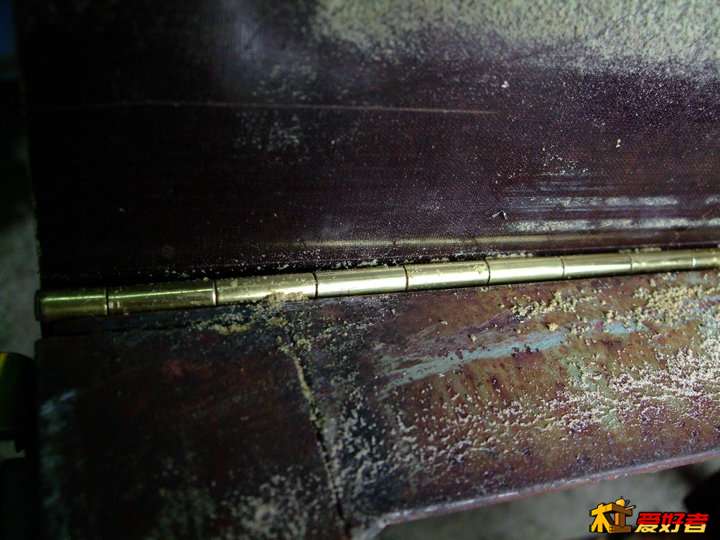

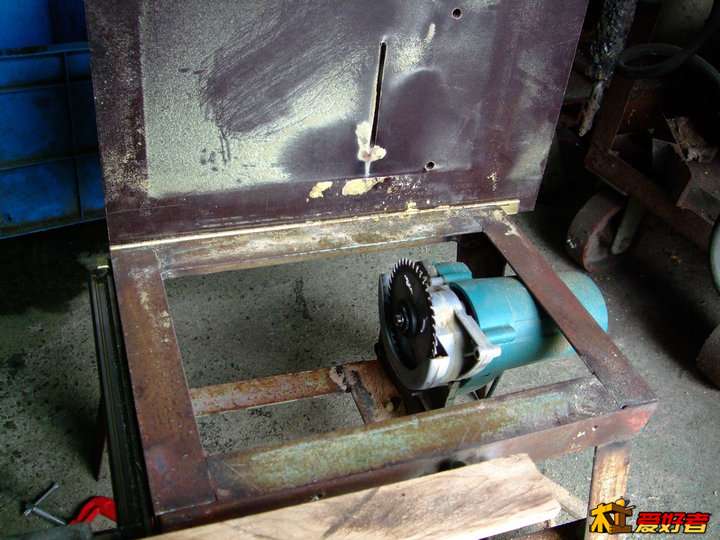

掀起盖头来，换锯片很容易

功夫老大 · 发表于 2014-8-20 12:57:24

本帖最后由功夫老大于 2014-8-20 13:02 编辑

gyhr · 发表于 2014-8-20 13:17:48

动手能力不错,能人.

yygyyg123 · 发表于 2014-8-20 13:17:58

不错啊，板凳都是你做的？啥材料，咋这么好看

功夫老大 · 发表于 2014-8-20 13:22:49

yygyyg123 发表于 2014-8-20 13:17
不错啊，板凳都是你做的？啥材料，咋这么好看

紫光檀和酸枝木做的，用这台机器做正好。

echo_nj · 发表于 2014-8-20 13:23:09

手工点赞

楼主锯片很多，哪种比较好啊？
用过那种超薄的红木锯片吗？

功夫老大 · 发表于 2014-8-20 13:26:22

echo_nj 发表于 2014-8-20 13:23
手工点赞

楼主锯片很多，哪种比较好啊？

这个论坛图片上编辑不好，本来每张图片上都有文字说明的，没办法，就对照那张图片看文字吧

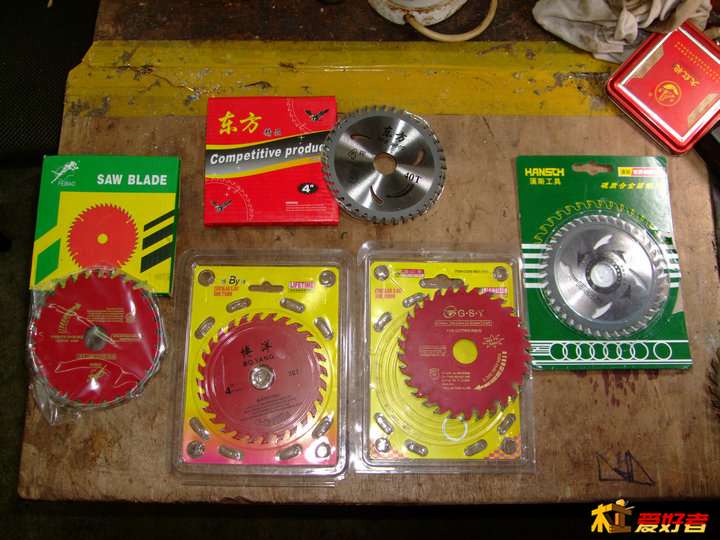

试用了这些锯片，效果介绍下
最上的东方40齿，10元，性价比一般
左1，FEIBA飞豹40齿厚锯片，锯缝3mm，17元，比较厚实，开槽有用。
左2，博洋40齿。5.5元，性价比很高，开料不错
左3，金三元30齿，10元，一般

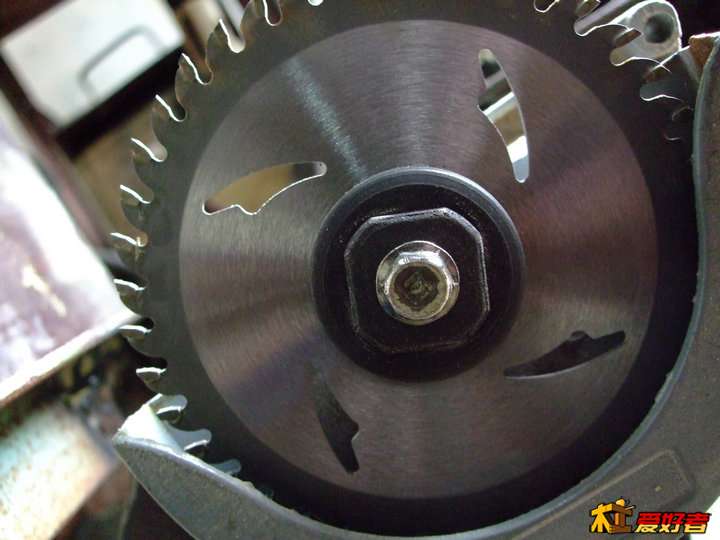

左4，汉斯40齿，12元，薄型，锯缝2mm，有散热孔，我认为最好了，切面非常光洁，锯路小省料。
