发个浮雕,文殊菩萨

雕刻机迷 · 发表于 2014-8-20 23:40:43

元老级别的作品就是漂亮啊

穿越时空1 · 发表于 2014-8-21 22:05:44

那个大宝把图给共享了啦啊

不切老酒 · 发表于 2014-8-21 22:57:25

牌子好看，关键还有技术交流，手机回帖做记号，到电脑上慢慢看

来自:Android客户端

阿余 · 发表于 2014-8-21 23:08:34

穿越时空1 发表于 2014-8-21 22:05 0 \2 r7 Q2 U! s- }
那个大宝把图给共享了啦啊

不一样的，这个没有关系

不切老酒 · 发表于 2014-8-21 23:16:41

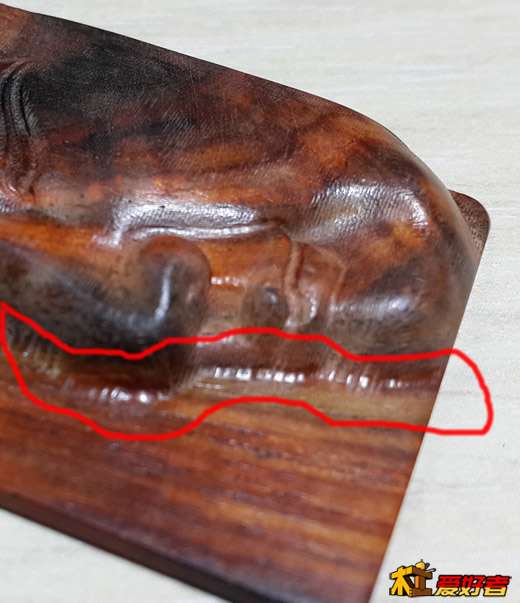

睡务局局长发表于 2014-8-20 15:54 6 k( _& {2 X b5 @+ U1 O
好像有误会了，我意思是有些地方太厚的话看起来会不太自然
. j7 ?! g& [& V: `比如耳朵和肩膀那里，这样刻出来机 ...

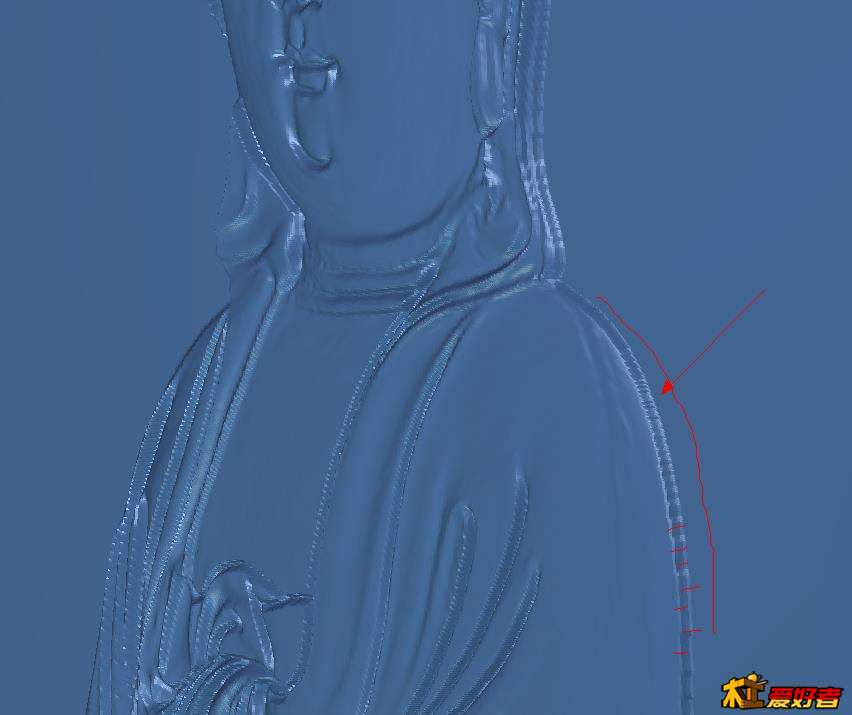

局长同志，你看下我这个牌子，边缘是不是BMP图片引起的？

看了你这张图，感觉有点像啊

不切老酒 · 发表于 2014-8-22 00:30:15

阿余发表于 2014-8-20 12:23 ' ^7 d, _5 c7 k4 f. W
这个是一把刀, 分两次做的, 第一次用 0.5的行距, 留下 0.5的余量, 第二次0.05行距, 走 X 轴方向上的平行刀 ...

这个是一把刀, 分两次做的, 第一次用 0.5的行距, 留下 0.5的余量, 第二次0.05行距, 走 X 轴方向上的平行刀路.

其实一刀切也可以, 只是噪音太大.

请教阿余：

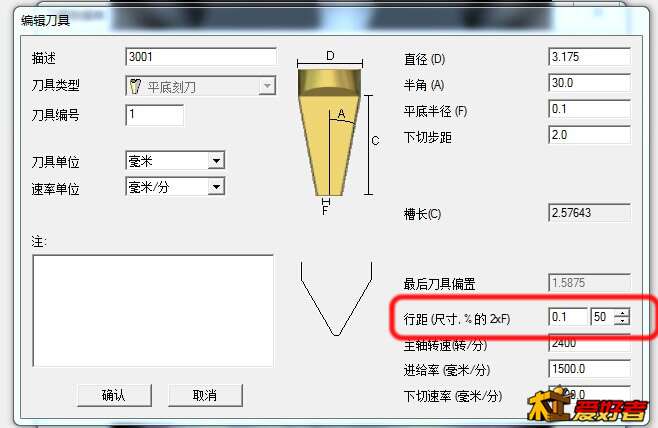

1、你这里说的用0.5的行距，就是50%的意思对吗？

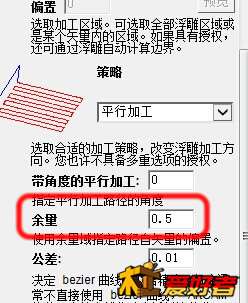

2、留下0.5的余量，是在加工策略里面

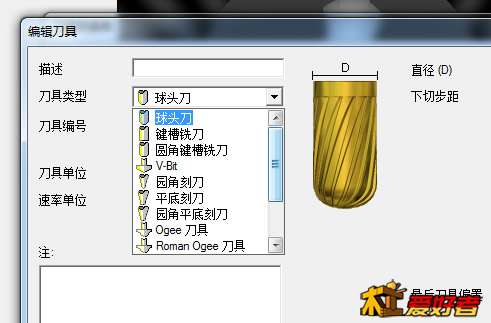

3、还有个更初级的问题，三棱刀我应该选哪个？

不好意思，我真不懂

阿余 · 发表于 2014-8-22 10:22:26

不切老酒发表于 2014-8-22 00:30
+ R# ]! y' p! p2 m# U这个是一把刀, 分两次做的, 第一次用 0.5的行距, 留下 0.5的余量, 第二次0.05行距, 走 X 轴方向上的平行刀 ...

对的。刀路的设置正确，你写的余量和行距都是正确的。
三棱刀选择刀尖尺寸和角度正确的平低尖刀就可以了。
三棱刀的好处是不容易断。比平底尖刀要不容易断刀一些。

阿余 · 发表于 2014-8-23 12:07:49

不切老酒发表于 2014-8-21 23:16 & N1 f+ ?$ `! h& ? i; S1 x5 b
局长同志，你看下我这个牌子，边缘是不是BMP图片引起的？

终于看懂了。
是的，你这个图，他的边缘不整齐，雕刻出来，就也不整齐，这个原因，是由于这个图他本身精度不够，又拉得比较大所以就起锯齿，处理办法，用ARTCAM中的平滑工具，对一些边缘做平滑就可以了。另外，可以自己画一些矢量线，对这些边缘重新做一些处理。

goodflash · 发表于 2014-8-25 13:59:00

阿余发表于 2014-8-21 23:08
, n2 m& D0 N* d4 U% G, V7 b不一样的，这个没有关系

请问阿余老师精雕源文件直接出刀路就是这样的效果吗？ BMP出不来这样的效果

不切老酒 · 发表于 2014-8-25 17:51:01

阿余发表于 2014-8-23 12:07
+ v" }1 l- R0 N2 w# E, X终于看懂了。* i% Z9 H" ?: o' F5 R; _1 b
是的，你这个图，他的边缘不整齐，雕刻出来，就也不整齐，这个原因，是由于这个图他本身 ...

阿余老师，精度不够应该看哪里呢？是否AC里面点3D能够看出来？还是需要仿真以后看？各种教程很少有涉及到这个的，

阿余 · 发表于 2014-8-25 18:37:05

goodflash 发表于 2014-8-25 13:59
' A6 D! i: t) r$ R: g( a请问阿余老师精雕源文件直接出刀路就是这样的效果吗？ BMP出不来这样的效果

BMP 不容易做出特别好的效果，实际上，如果你自己在ARTCAM中多作一些平滑，自己处理一下，最后的效果还是可以接受。

BMP如果图片太小，做来的效果就更不高了，另外，灰度图的灰度等级，最多就256，如果作比较深的浮雕，就显得不太够，容易出锯齿。

最好还是用精雕做浮雕，用精雕图，这样能达到比较好的效果，就我自己这个而言，是用的网上找到的精雕图，然后自己修改，加了背后的光，人物也有一些小变动这样来的，精雕图可以作出比BMP更好的效果。

阿余 · 发表于 2014-8-25 18:38:01

不切老酒发表于 2014-8-25 17:51
# ~8 r+ d+ l v阿余老师，精度不够应该看哪里呢？是否AC里面点3D能够看出来？还是需要仿真以后看？各种教程很少有涉及到 ...

你在AC中，看直来表面不光滑，起锯齿，就是精度不够了。

沧桑问 · 发表于 2014-8-25 18:41:30

我也定了机器了，机器到了，我也做一个

张升昱 · 发表于 2014-8-25 18:47:17

好看，不知要多少钱

goodflash · 发表于 2014-8-26 08:38:42

阿余发表于 2014-8-25 18:37 # Y8 W7 J3 k$ e5 ^& y ]! ?- M
BMP 不容易做出特别好的效果，实际上，如果你自己在ARTCAM中多作一些平滑，自己处理一下，最后的效果 ...

多谢阿余老师回复我是个新手请问你说的平滑是光顺吗？
