小型电抗器制作一例

cq3cq

加个电容是不是也行

门头草

小型电抗制作，高手啊！

cnpopo

cq3cq 发表于 2014-8-19 21:51
! c' \" B3 b7 t4 |$ n加个电容是不是也行

理论上可以，只要电容足够大。我试了并联电容到了几万uf都不行。
2 }) M" a: Y" \9 Y/ |, U

cnpopo

龙眼树 发表于 2014-8-19 17:09
输入设备多少V,A

电源是电脑12V开关电源，输出10A
" P% Q9 n- S& C6 k5 B6 x, ^8 F2个电机都是额定12V的，运行电流不会过3A但启动电流一定是超过10A了，所以造成电源保护。
% n! o+ p+ b* t% Y

cnpopo

mafu019138 发表于 2014-8-19 20:16
直流电机12V8A的要绕多少线啊？

- |' i" J# h3 O: K  h# ]; p0 R
你最好用大点的变压器,空间大,绕线容易,或电机的定子铁芯.
7 F) S5 i2 K+ c/ l( a# G
匝数建议先50试试.
( F( w) T, R& K3 ?9 S5 [

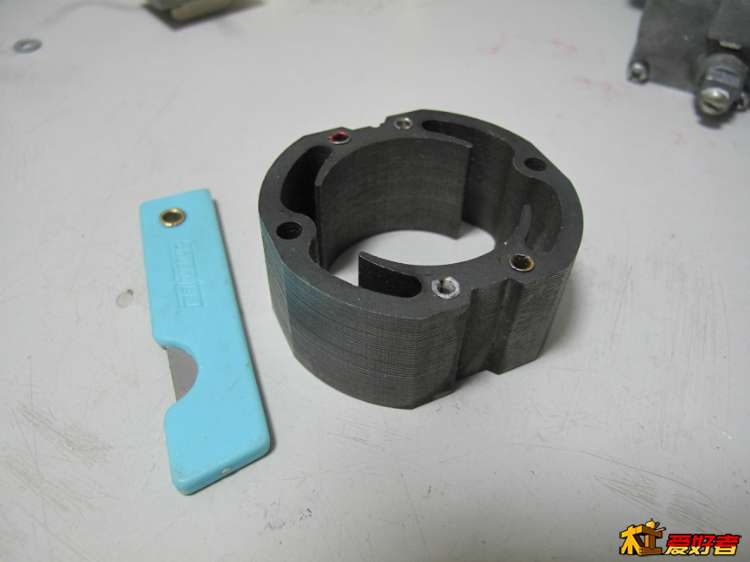

4 b, {  ?: e4 t3 U$ B7 R刚用电机定子铁芯饶了一个，还没来及发帖，先做一介绍。

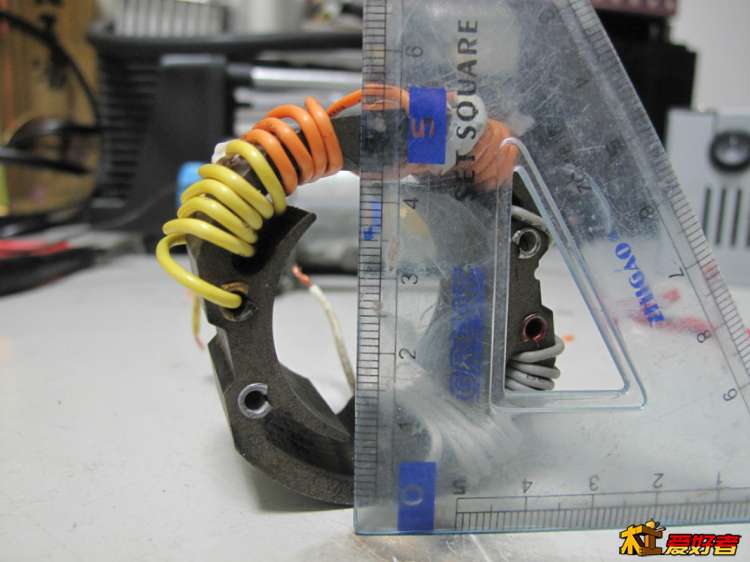

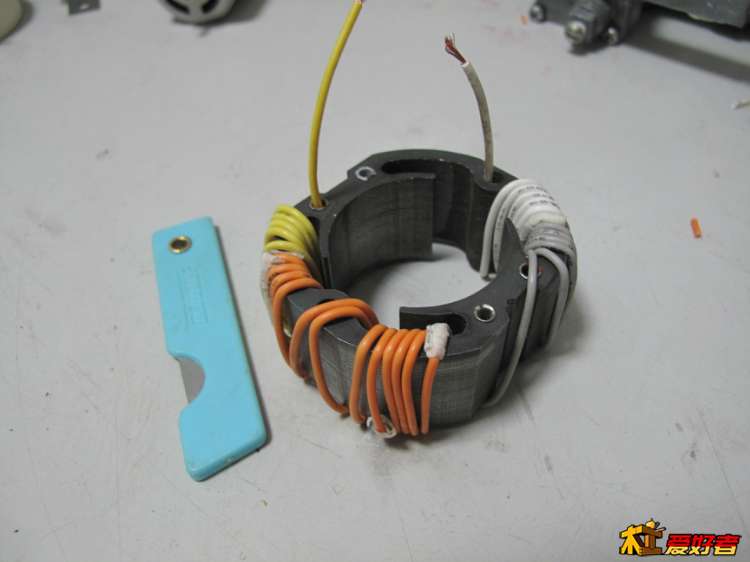

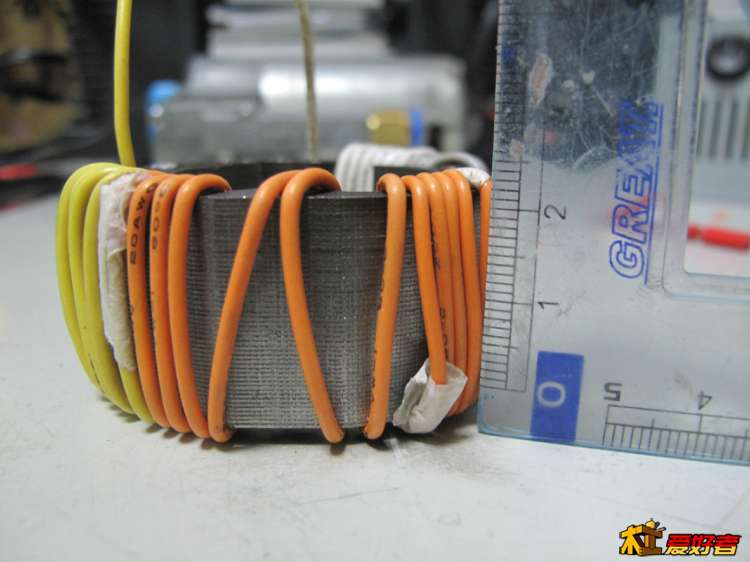

+ {6 k, t2 u0 s, A4 t  `定子铁芯空间大，绕线容易，可以绕更多、更粗的线。
: m% g& ?/ D+ ^0 u# a废品回收站里能找到废电机，碰巧也能找到拆好的，我的就是很早之前找的拆好的.
5 L' _" Z: E& Y5 N8 U+ @, D' ?坏的电动工具如手枪钻\角磨机\吸尘器\豆浆机的电机都可以.
, ?( D* [0 L1 }. R

9 s  k' y* d- M9 G

! [/ R  |# D' F# W# H2 i  O' @1 O
: Z$ a" t- q! @# k' ]3 L. N
! {) L& J- G$ d, S
8 S+ C5 l. b4 k, e" p! @2 I/ h! v
, J2 a" P( m, L8 v9 _2 Q! B

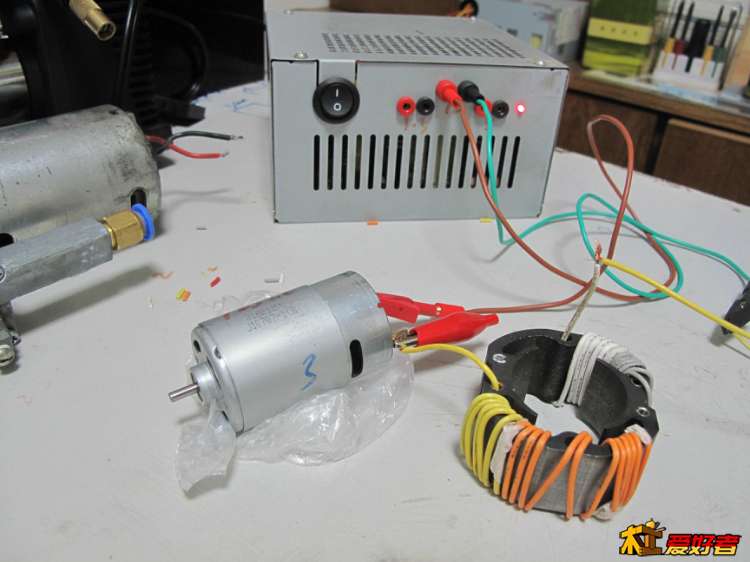

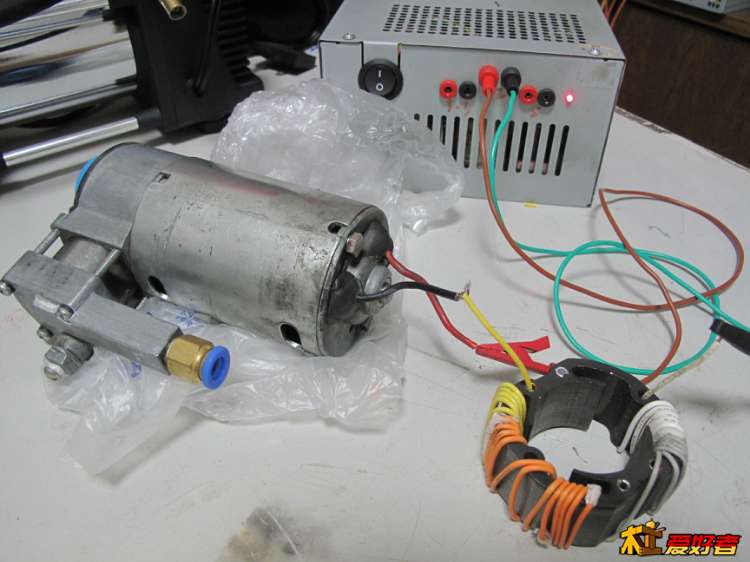

29圈,启动成功:

+ F+ w9 z0 k( M* S% u
( V6 |5 D$ v; P
. E5 w* A8 K' u$ K( D* I6 b  R% z
: ^7 ^- u% C2 f9 P- P

cnpopo

阳光13 发表于 2014-8-19 20:29
直流电机48V10A的要绕多少线啊

这个还要看你电源有多大功率余量，只能自己估算、试做了。
  s, f6 X4 f0 b) l) I, S, t) [参考一下楼上介绍。
补充一下，电抗的参数与48V关系不大，关键是电源电流和电机电流。

6 b5 T0 f6 y9 {3 }& f8 u

木工008

你搞那么多的阻抗器准备做什么？
还有那么多的小电机？
% X2 d& s. H9 ?% Y看你的电脑电源也不只是一个，准备搞什么创新？

cnpopo

木工008 发表于 2014-8-20 00:01
你搞那么多的阻抗器准备做什么？
还有那么多的小电机？
看你的电脑电源也不只是一个，准备搞什么创新？

5 r# |; u- U6 q( h. A. M+ R7 M( m呵呵，多谢关注。
9 F, j/ W! N, i5 M6 p3 s8 B' i就是瞎折腾，捣鼓着玩的。
事情是这样的，在玩电机时，发现有2个电机，一接通电源，电源就出现保护现象，电机怎么也转不起来，而且那个2个电机都是最有劲、转速都在1万5以上的，非常喜欢。但这么好的电机用电脑电源带不起来总不甘心（其实不缺电源，大功率线性电源和电瓶都有，带那2个电机毫不费力），而且经常听他人说开关电源不适合带电动工具，也根本不服这个气，
8 ^( b. H- }9 K8 D8 Y于是就着手解决电源保护问题，尝试了几种办法，最终得出结论电抗法是最有效最科学的。
0 N6 t7 ?  p& r0 z; F% R既然电抗能解决问题，那么电抗怎么得来，现成的还是自制？
2 ?- q+ Y0 W8 v6 R3 @' G0 r  c  _现成的我有，但不是人人都有（为有需要的木友着想呀），于是就想到了自制。
! r) k0 g& ~% ~. C# B: {. F
$ ]/ q% b/ m/ p  ?就尽可能把各种自制方法介绍给木友，供木友参考，也算是给自己留个制作资料。

# V7 u& q* Y4 W5 c7 ^' h明白了吗？
6 Y% Y+ G( S" ?

jtpan

赞，这个方法可以直接用电脑电源带那些12v的洋二工具了吧。

cnpopo

jtpan 发表于 2014-8-20 09:52
# a" z" W; n1 t0 X赞，这个方法可以直接用电脑电源带那些12v的洋二工具了吧。

; [; C- H" y, f
- g* Q( j+ y0 _( U6 Q
! T$ M( V% [1 C- ]- d3 u9 A5 A; @这个可以很有把握的说，绝对可以。
别说12V了，18V的都可以，只要有2只电源串联就可以。
如果电动工具功率特别大，可以把2只电源并联使用，所供电流可提高一倍。
以上都是亲自验证过的。
$ s1 M$ L* m7 g+ b5 j

0 B' h) B$ w* C1 \7 X4 w. ~- Z, Z- N

魔心无情

不是很懂，学习来的…

taoliangss

电源还能并联用，这倒是第一次听过，楼主实验过了吗，要是真可以，那有些大电流电动工具就可用了，对了能不能串联用呢，比如2个12V电源串联就有24v了

cnpopo

taoliangss 发表于 2014-8-20 16:54
; i8 C, G& Q& R电源还能并联用，这倒是第一次听过，楼主实验过了吗，要是真可以，那有些大电流电动工具就可用了，对了能不 ...

串联并联都可以，我亲历过的，其中串联使用带动电圆锯还连续锯一堆包装箱木条，持续时间大概20分钟吧。

% Q' d, k: b/ O' V# y" s  d8 k看看我最新的总结帖子：http://www.zuojiaju.com/thread-302865-1-1.html

( m4 R) F) }) P0 W' n

JohnnyWei

你这线圈绕得……
说句不好听的，实在难看，也影响性能。双股1MM漆包线电流长时间不能超8A的

cnpopo

JohnnyWei 发表于 2014-8-20 20:38
9 f  b; h0 x# q1 b; _你这线圈绕得……
说句不好听的，实在难看，也影响性能。双股1MM漆包线电流长时间不能超8A的

这个为了验证想法，做试验临时搭建的，只需证明可行即可，只是做试验，不是做产品。
# E. Z: C) P$ T1 p
3 g# U, |0 d- K0 m0 i6 c. y老兄是精益求精的专业人士吧，多向你学习。
