新研究 新突破

刺眼太阳花

不明觉厉，这个词用在这里太恰当了

cnpopo

西红柿市长 发表于 2014-8-18 12:54
用1.5平方的单股铜芯线行不？

- [& t/ D) Q& g$ o6 S' n足够了,匝数要自己通过试验确定.但如果匝数过多,铁芯过小,可能会出现绕不进去的现象.

欢迎探讨,祝成功.

还有，电源输入电流至少要2倍于工具所需电流。

cnpopo

水致寒 发表于 2014-8-18 12:58
5 e4 l# b; \$ s* I小心震荡电路产生，得不偿失

# ?" i! u$ O+ [( T* T
! m8 v! G: ]. t6 F: b: |5 V都是废物利用，无所谓，坏了也不心疼。
: C; U. {0 K: h' j- P

cnpopo

ytfhfn 发表于 2014-8-18 13:19
6 w# I  t, C8 O& B2 ?- L" C0 ^这个铁芯应该是工频的，可能有点不合适。开关电源的波纹要远远大于工频，好像是几千，具体多少忘了。找一个 ...

: Y( O5 I# o7 G% ^! U( A6 |7 x这个不是用于滤波，而是利用其电抗特性，解决电动工具启动电流过大造成开关电源保护断电的问题。
- b4 E% K: }4 C& m) Z* B

cnpopo

2841202775 发表于 2014-8-18 13:28
老兄是电工出身啊

- b2 d% E6 Y  L2 X7 L# c
, L7 B' g! e8 L7 J  o7 |无证家庭电工。

cnpopo

青岛云山 发表于 2014-8-18 13:33
不懂，但看上去挺有意思，能介绍一下这是个什么吗，谢谢！

% m1 z4 a. L9 d
简介一下：
直流电动工具如电圆锯，如果用开关电源供电，因电机启动瞬间电流非常大，当此电流超过开关电源最大输出电流时，
$ c9 m) a0 A. w4 {' R4 l开关电源就会出现保护断电现象，造成电动工具无法启动。
用此贴介绍的办法，可有效解决上述问题，也是很多木友长期困惑的问题。
+ e3 G3 W+ ?6 X. l( e( O) r

mafu019138

继续研究更坚定的办法，支持啊！

cnpopo

规矩007 发表于 2014-8-18 13:47
最好附带一个线路图最清楚。

4 N0 A, ~4 w$ C1 [( r, W; j

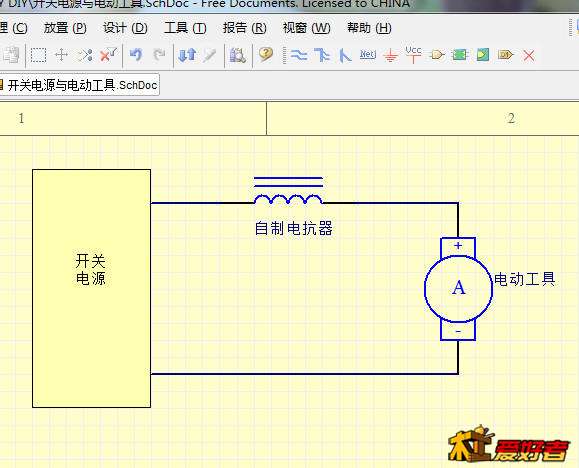

1 @9 Q  J! u" Z8 u电路很简单,就是把电抗串接到回路中:
. j$ \8 N/ [' ~. p  G0 P
! B" h+ a7 c5 y* ?

yongyuan

这个支持一下。学习楼主的精神。

规矩007

实践出真知。由简单到复杂，由粗浅到深奥，需要的就是探索。学习楼主的探索精神。

川绰内酷

楼主。一直关注的帖子 电感不是阻交流通直流。好想只能对电源输出的波纹有点作用。我相是不是电线电阻变成一个限流电阻。才不会保险

cnpopo

川绰内酷 发表于 2014-8-19 12:16
& }* K: {) P! x+ _楼主。一直关注的帖子 电感不是阻交流通直流。好想只能对电源输出的波纹有点作用。我相是不是电线电阻变成一 ...

/ l1 s7 j$ _! F! A1 I" Z8 ?9 v
/ X, X6 `0 D2 Z; a$ _
串接电阻是可以解决保护问题，但不合理，电阻小了不起作用，电阻大了就会产生较大电压损失，电动工具得到的电压就要大打折扣。
0 G( g$ O1 F" h, h) x! L
" L* S8 \# b( ?电抗的作用就是阻止电流的突变，电动工具在启动瞬间电路中的电流由0A突变到10多A，此刻电抗就起到关键性作用，阻止回路中电流不超过电源最大电流，所以电源就不保护了，一旦工具启动起来进入正常运转状态时，回路中电流就趋于平稳了，电抗也就不起作用了。
' `8 d7 J/ V- I% U4 n, q也就是说，电抗只在启动瞬间和工具转动突然遭遇过大阻力时，才起作用。
而且电抗内阻很小，电压损失可以忽略不计。

串电阻情况就大不一样了，是不科学的。
0 R0 [7 h6 u. ?7 H  p% H

川绰内酷

cnpopo 发表于 2014-8-19 13:32
串接电阻是可以解决保护问题，但不合理，电阻小了不起作用，电阻大了就会产生较大电压损失，电动工具 ...

+ ]) r" V1 q4 m道理是不懂了  迷茫了  我记得电容是通交流阻直流 电感是通直流阻交流  就像以前风扇调速有个大电感一样  做一个试试看

cnpopo

川绰内酷 发表于 2014-8-19 13:50
$ r; E+ ~# s9 U( K0 @6 p% [' W道理是不懂了  迷茫了  我记得电容是通交流阻直流 电感是通直流阻交流  就像以前风扇调速有个大电感一样  ...

你记得不错，呵呵，就是你所说那样，只是你只记得了最基本的原理，电抗是电感原理的一种应用。

" S$ Y/ @) q' r* h4 y" d
' o  U; ~5 _. g0 o% ~* P6 K) \

叼雪茄的大叔

这是打算自己做个变压器吗？
