做个铁机机，调试中，恳请各位帮忙啊

西妹子爱写信

jndjp 发表于 2014-8-18 08:52
8 _( c' n' ?$ U( |我也想学习相关软件啊。

0 e3 q" e% [; t4 b/ b旧帖看了不少，还有有人指导，摸索慢些。

西妹子爱写信

jndjp 发表于 2014-8-21 11:58
7 i2 V% g& f3 [) h有进展了吗，是不是g代码有误？

用网上测试用的G代码也如此。

BUG

西妹子爱写信 发表于 2014-8-16 17:20

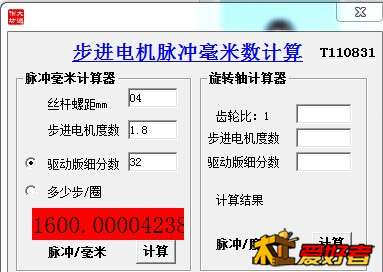

- c( f; o* S4 M% \现将细分调到32，电机是二相步角1.8度，转速1500PRM，脉冲/mm应设1600，笔芯来替代铣刀，分别做个X、y长6cm ...

; f7 s% ]9 X' i+ x8 e1 Z脉冲宽度设大点，保守点，步进脉冲设10 方向脉冲设5
: L% I0 e3 ~" ~, E' `$ Q8 i+ a步进驱动对时序有要求的，具体要看产品的datasheet
- a, o9 i  y: y* D+ K  ^! g4 w' ]

西妹子爱写信

BUG 发表于 2014-8-22 13:37
% n1 h3 [$ H! x' p脉冲宽度设大点，保守点，步进脉冲设10 方向脉冲设5
0 K( ^4 _4 i+ U0 g2 T步进驱动对时序有要求的，具体要看产品的datasheet
, o* I7 `+ O6 N9 e9 {' ?7 v ...

' }* x5 U' [. s7 f非常感谢，电机是美国太平洋70w1.8°二相步进，用HN-2H06MAC/DC驱动，丝杠是小日的w1404的滚珠，按您指导的设置试试。

西妹子爱写信

jndjp 发表于 2014-8-21 11:58
有进展了吗，是不是g代码有误？

用了网上发布的G代码试了，也这样，换个驱动试试吧，只是这款电机用70V的驱动，难寻些，看来还是Mach3没配好。

牧歌晚唱

是什么样的误差？距离不对？不圆？

njzr

脉冲设宽一些， 十几到几十微妙试试，一般光耦要十个微秒以上的时间才能确保完全导通与关断，与光耦本身及电路相关。

西妹子爱写信

牧歌晚唱 发表于 2014-9-14 11:39
& k" D7 `3 V. E: q( y是什么样的误差？距离不对？不圆？

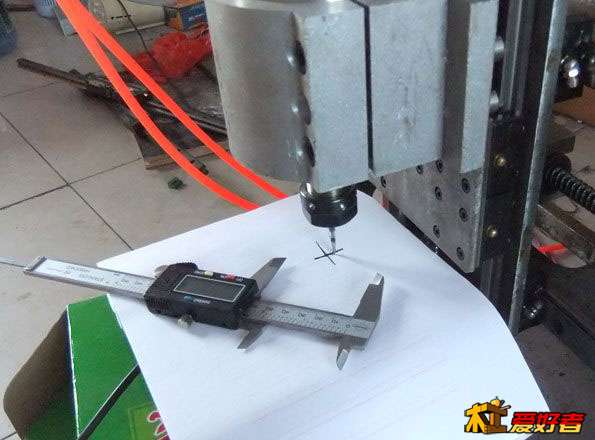

9 |8 D. B4 a+ d  B这是细分32，电机是二相步角1.8度，转速1500PRM，脉冲/mm应设1600，植入x、y各走6cm的G代码，千分尺的开口是6cm，如图

牧歌晚唱

量下走的尺寸是多少？

瑞士军刀(郑)

看看驱动板的输出频率，32细分输出频率要求160K以上，16细分输出频率要求80K以上，8细分输出频率要求40K以上。

瑞士军刀(郑)

G代码里的6代表6mm,不是6cm,要想走6CM，要输入60。

yjyygtgu

西妹子爱写信 发表于 2014-8-20 20:00
单位设是毫米，丝杠是w1404，32细分应是1600,16细分应是800,8细分是400，都试了，与实际差距太多，程序也 ...

% ^! Y0 ^6 j. K3 W. h% ^! i, F没细分是200，2细分是400.................32是1600.。。。。。。。。。汗啊

yjyygtgu

yjyygtgu 发表于 2014-9-16 22:38
没细分是200，2细分是400.................32是1600.。。。。。。。。。汗啊

2 V$ `1 J. {6 V% v) I) F/ O/ F

西妹子爱写信

瑞士军刀(郑) 发表于 2014-9-16 22:04
看看驱动板的输出频率，32细分输出频率要求160K以上，16细分输出频率要求80K以上，8细分输出频率要求40K以上 ...

在下太菜了，没考虑这点，非常感谢指导。

西妹子爱写信

瑞士军刀(郑) 发表于 2014-9-16 22:07
$ [! u: I# P) p; _  sG代码里的6代表6mm,不是6cm,要想走6CM，要输入60。

( j" J3 P: R! g0 m8 d3 w& V输入是60，利用初学者试机轨迹G代码写字，也小了几倍。
