说说电动工具无极调速

buildmine

非常非常感谢SUNSCAPE,说的如此清楚！
W31415926：大家就等你的好消息了。

& \  k7 Q5 G. e6 i7 s调速是个很多木友都遇到的问题，我也看过几个帖子征求解决方案的，但都没看到正解。
) K) v+ n7 X$ e- |这里SUNSCAPE把答案说清楚了，
东西也在网上找到了。
基本算是完整了（就差W31415926的试用了，呵呵）
: q! k, C( M2 o. V' _. [应该能把贴里的有效内容用什么方式比较明显的公示出来，让更多朋友受益才好！

w31415926

东西我都备好了，就等明天到货了。{:1_204:}

红日

再顶一下

pop601

; l9 f3 Z  i- r% _9 i

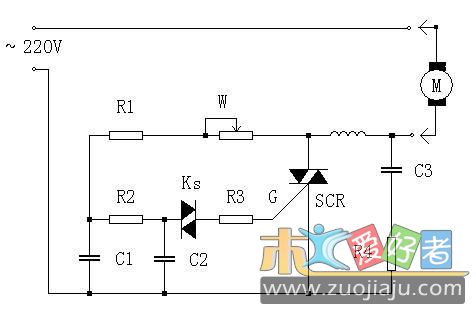

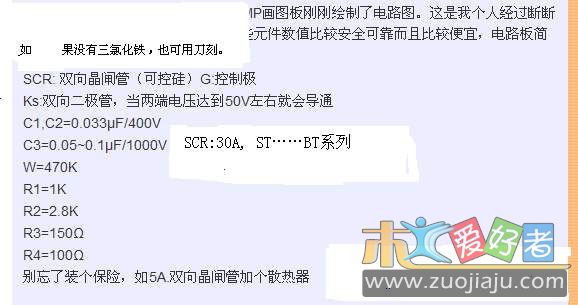

我给你们发两个专业电机调速电路，因电动工具是感性载荷，所以一般的调压电路是不能很好的使用 ，要用感性载荷的调压器电路。

pop601

7 t6 {% R2 m9 x  m, ]8 ?; a$ c
另一款更专业，功率 也比效大。

一般书刊介绍的大功率可控硅触发电路都比较复杂，而且有些元件难以购买。笔者仅花几元钱制作的触发电路已成功触发100A以上的可控硅模块，用于工业淬火炉上调节380V电压，又装一套用于大功率鼓风机作无级调速用，效果非常好。本电路也可用作调节220V交流供电的用电器。

电路见“可控硅大功率调速电路1”

+ _% v! M! o* Y8 ^# U8 T5 I0 ^    将两只单向可控硅SCRl、SCR2反向并联．再将控制板与本触发电路连接，就组成了一个简单实用的大功率无级调速电路。这个电路的独特之处在于可控硅控制极不需外加电源，只要将负载与本电路串联后接通电源，两个控制极与各自的阴极之间便有5V~8V脉动直流电压产生，调节电位器R2即可改变两只可控硅的导通角，增大R2的阻值到一定程度,便可使两个主可控硅阻断，因此R2还可起开关的作用。该电路的另一个特点是两只主可控硅交替导通，一个的正向压降就是另一个的反向压降，因此不存在反向击穿问题。但当外加电压瞬时超过阻断电压时，SCR1、SCR2会误导通，导通程度由电位器R2决定。SCR3与周围元件构成普通移相触发电路，其原理这里从略。
　　SCR1、SCR2笔者选用的是封装好的可控硅模块(110A／1000V)，SCR3选用BTl36，即600V的双向可控硅。本电路如用于感性负载，应增加R4，C3阻容吸收电路及压敏电阻RV作过压保护，防止负载断开和接通瞬间产生很高的感应电压损坏可控硅。

w31415926

pop601，这里很多木友对电路图不是很熟悉了，我也是，基本十几年来没怎么再用过，很早就还给老师了，能给咱来点傻瓜似的教学，角磨电路怎么改造的图片我已经发帖子了，根据现实的图片来讲怎么改造大多数人才能看得更清楚，请指教一下喔
+ B. ^7 e" @1 n. o0 e. ihttp://www.zuojiaju.com/redirect ... o=lastpost#lastpost

buildmine

同意楼上，太专业了看不懂，本来电就学的少，加上年久失修，现在已经不敢看这些线路图了。

取经

非常好；
再顶一下。
