JessEm Model 08350 不敢妄自超越

lkj130

JessEm Model 08350 手工元木榫应该算是终极产品了。基本上一旦拥有别无所求了手工元木榫类产品。

也不敢谈超越，但是精密度肯定超过原版。
因为原版的半寸导孔板根本放不进去这个底板。

全CNC处理和铣床加工处理出来的东西精确度完全不是一个级别，这一点儿希望大家明白。就像有些同样功能活动角尺从二十块，到两百不等。

原版到手见我前面发的帖子
http://www.zuojiaju.com/thread-272887-1-1.html
操作视频
http://player.youku.com/player.php/sid/XNDcwNzY0MDQw/v.swf

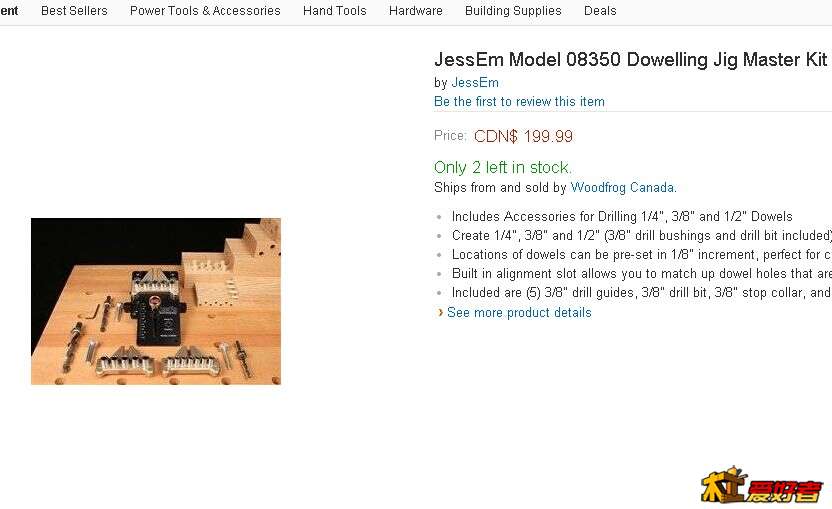

另外的集中价格

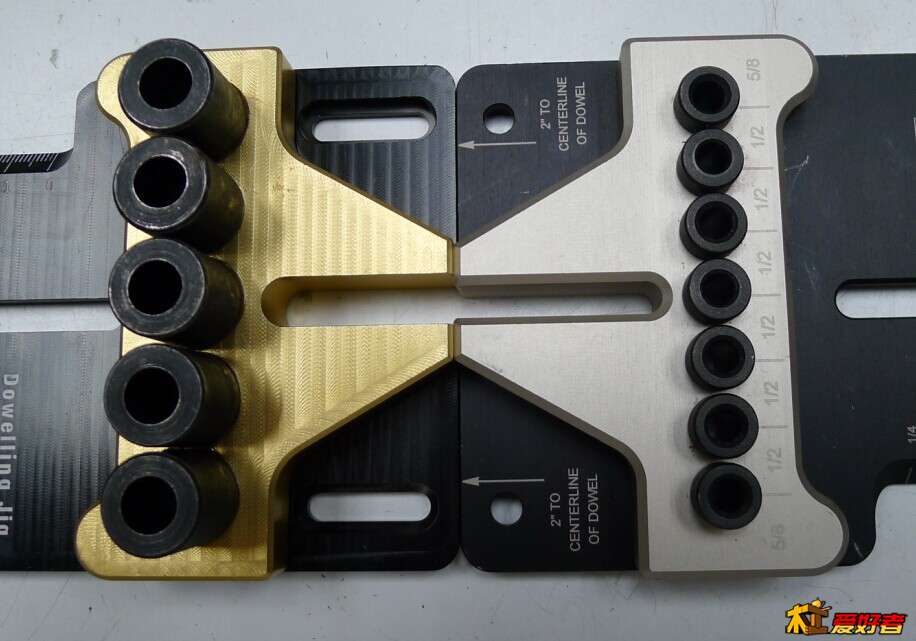

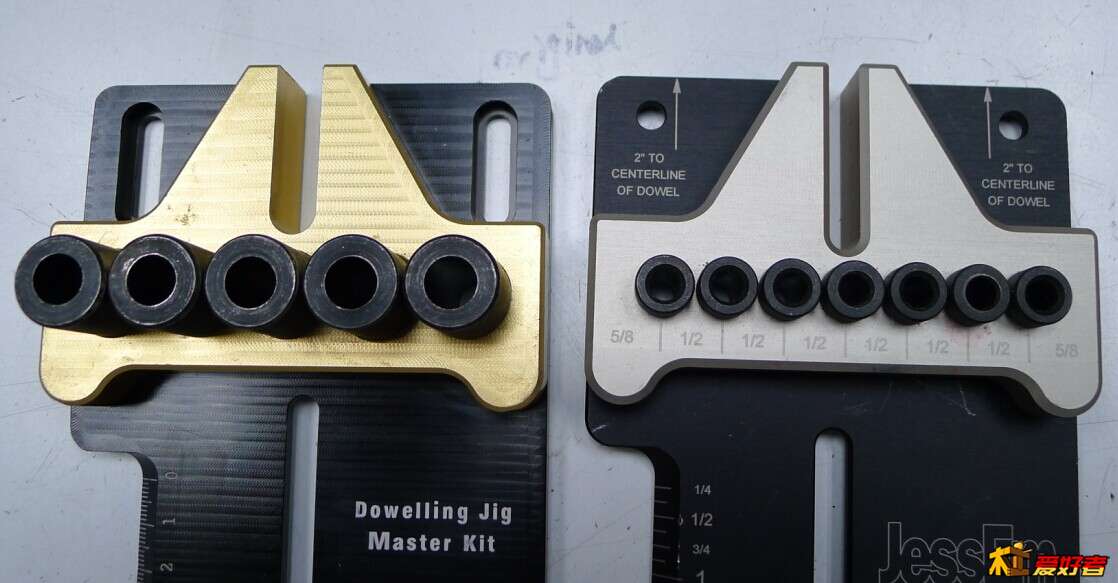

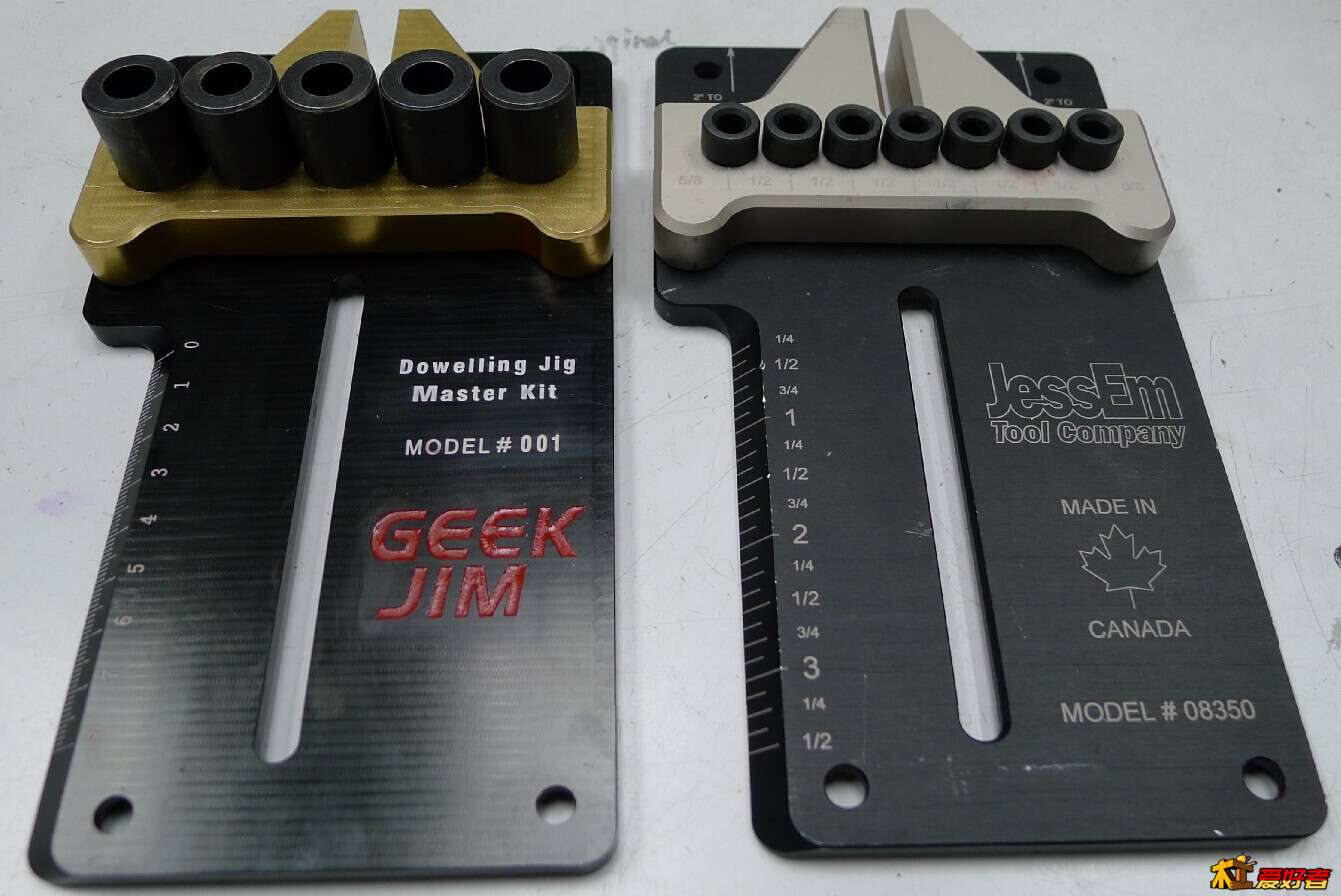

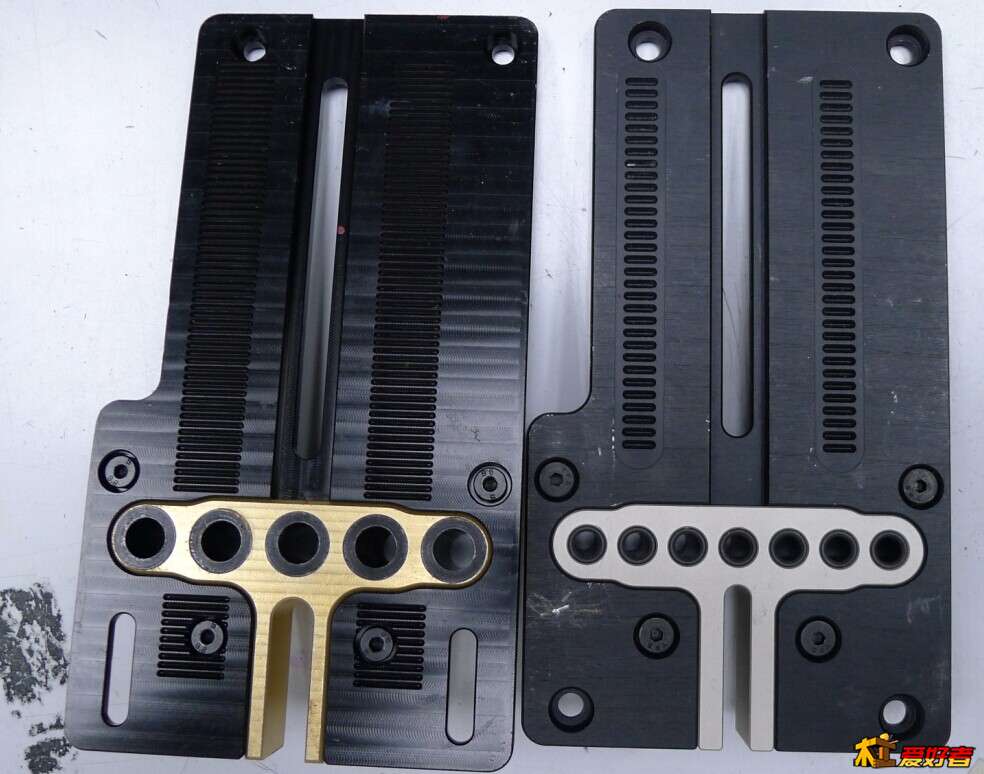

下面是一比一制作只是英制改为公制的图片对比

上面还集成了一个三合一，调试完成了后续补上图片。

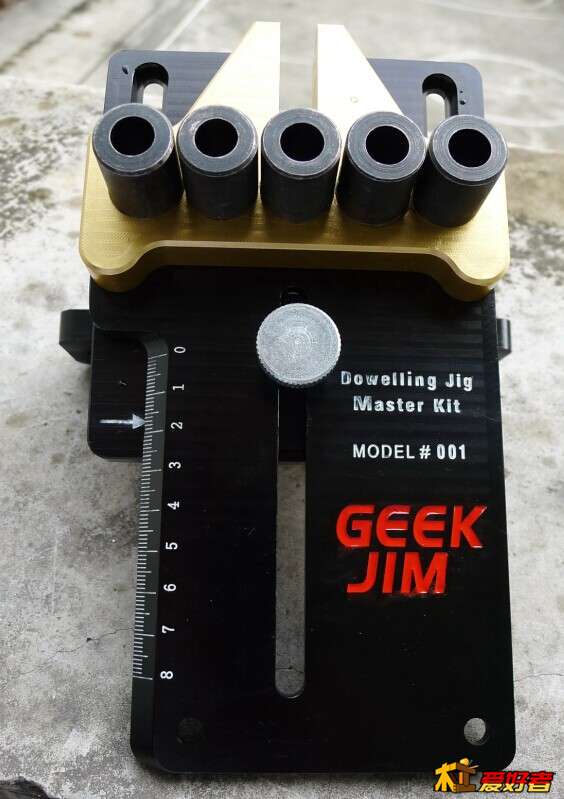

上面的字体是CNC镌刻上去，抹了油漆进去 。所以不担心刻度丢失

手机照的凑合看吧

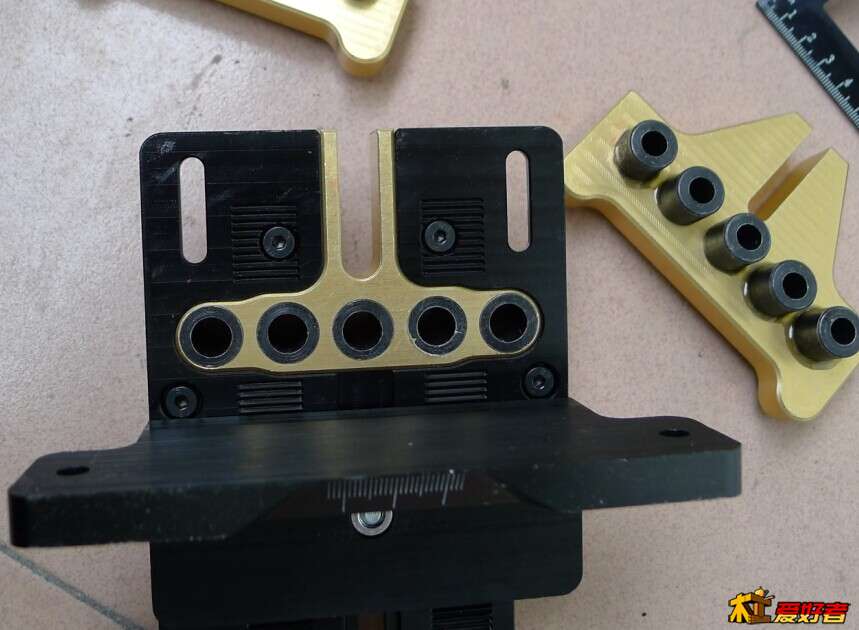

原版两面没有重新铣面。为了以防万一全部都铣面了保证平整度。看着一条一条的痕迹反光照成，只是一套样板正式产品会做处理。之所以样板没处理是让大家看加工程度。

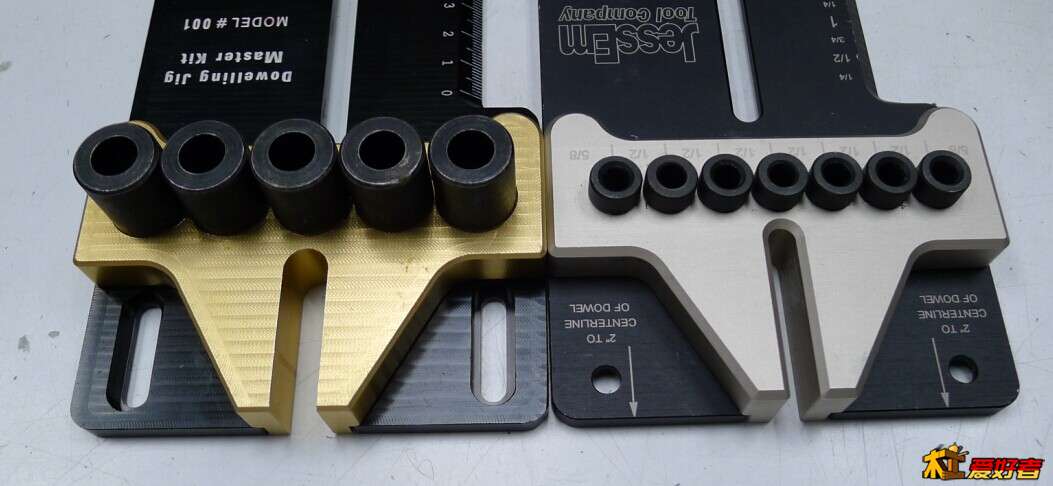

这个缺口很有用处的，每块板上面的孔径对应相同宽度的缺口。看视频你会了解。

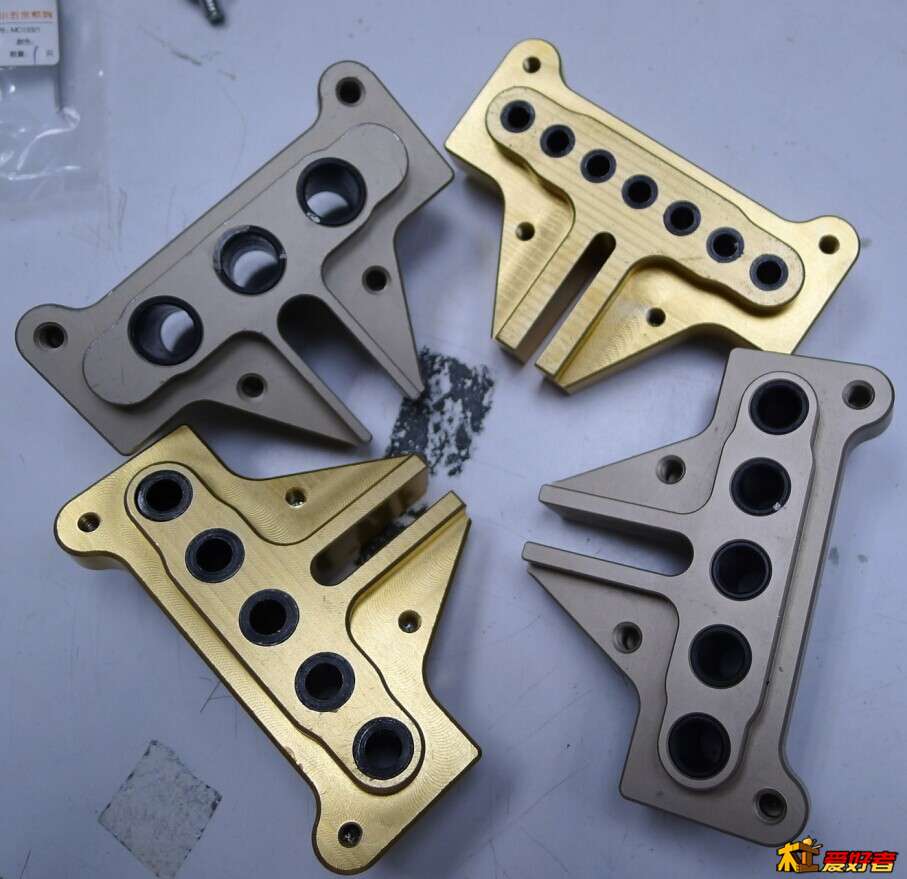

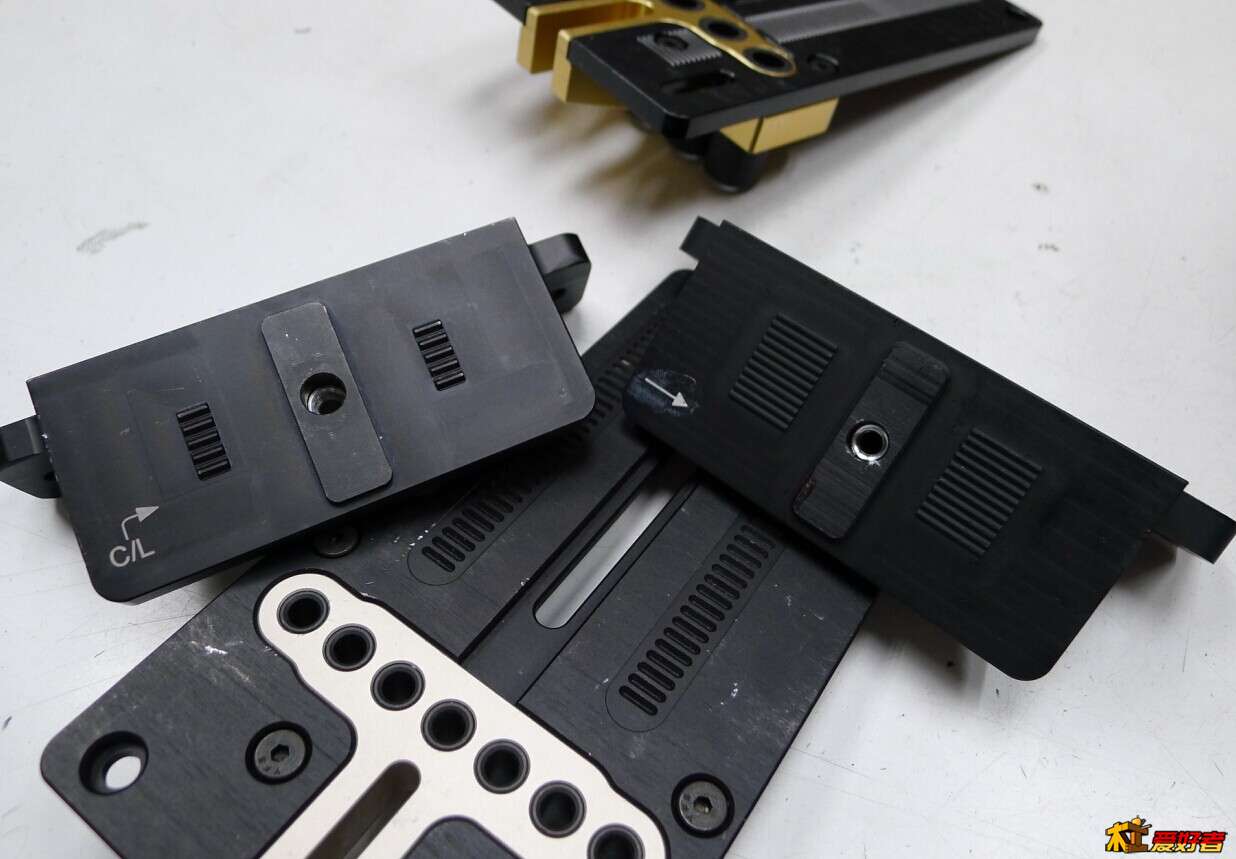

背面铣槽做了加密处理，宽度也相应的做宽确保更精密。原版移动一次是三点多毫米。换成公制后移动一次两毫米。

这上面CNC处理的纹理正式板都处理掉


挡板菊花

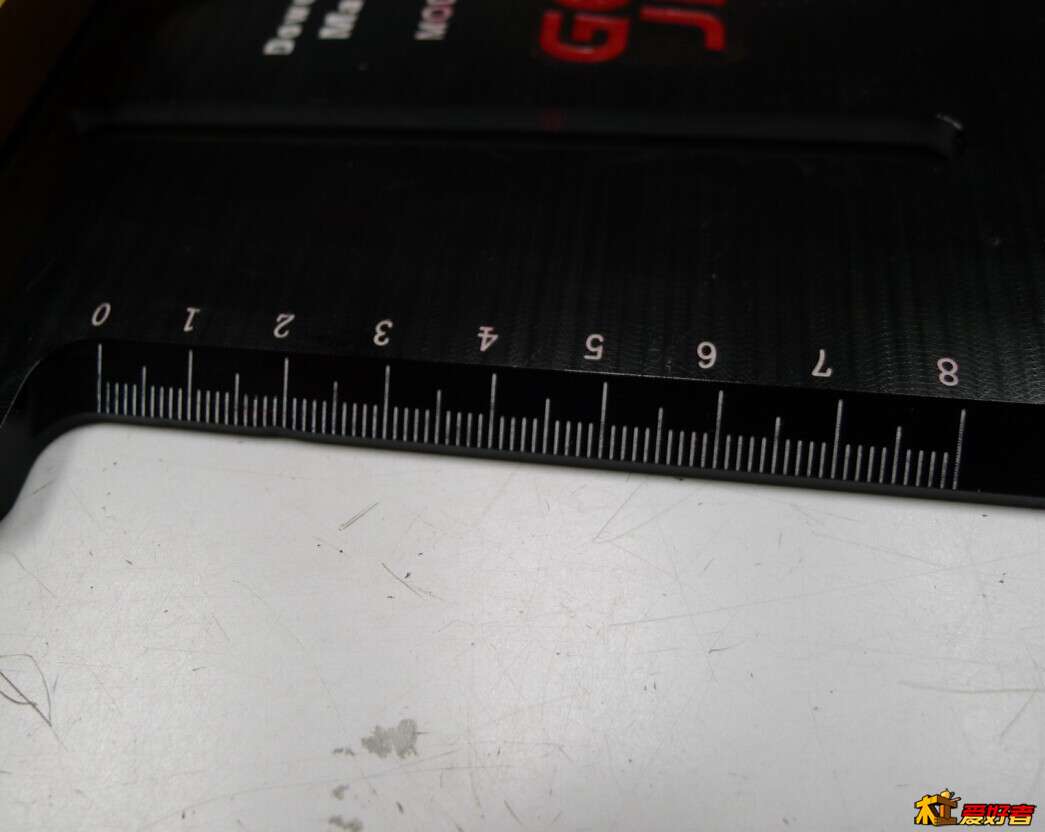

镌刻的刻度，原版是激光雕刻纹理很浅。激光雕刻深度你们看看手边儿的不锈钢盆之类的产品雕刻就知道了。
CNC铣出来价格会贵很多的，CNC单价一般是按照工时计算。



挡板的中心从新增加了刻度。方便左右移动，来实现多米咯的功能。

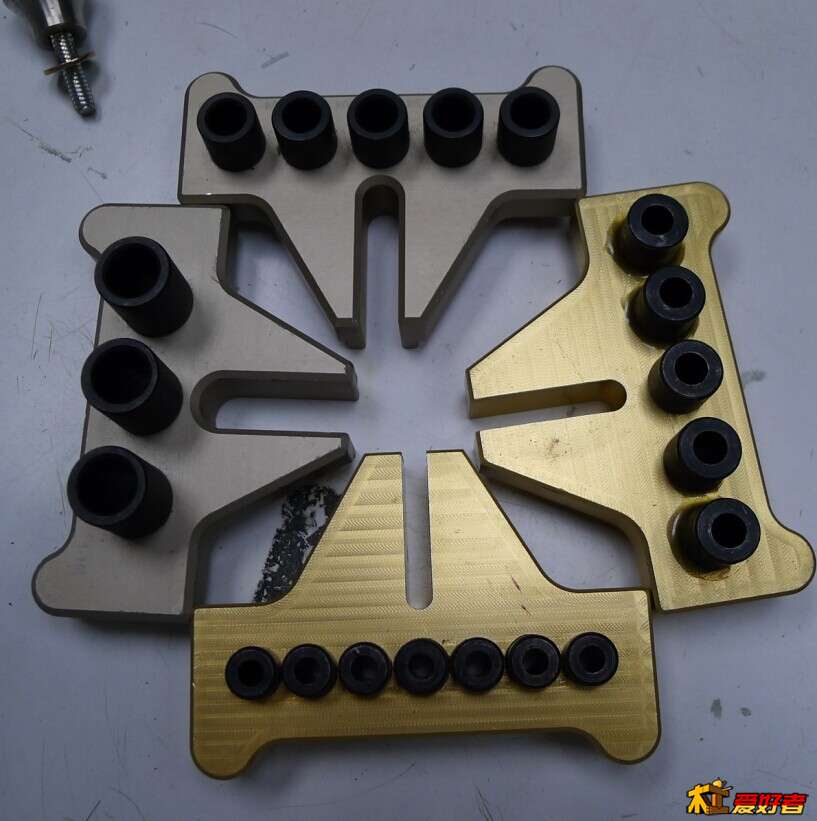

具体原理就是：这个打孔器的孔径非常密集，10MM孔的中心间距是19MM。两边钻下去了孔和孔之间还有9mm的厚度。打孔前肯定有画孔的中心线，这样从中心线移动过去9MM就是这个中间间隔的中心 ，再钻下去就成了。三个孔之间还有一个小小的凸起角，这个用凿子轻轻一撮就掉了。具体操作后面会做图片讲解。







现在就是三个孔的用处

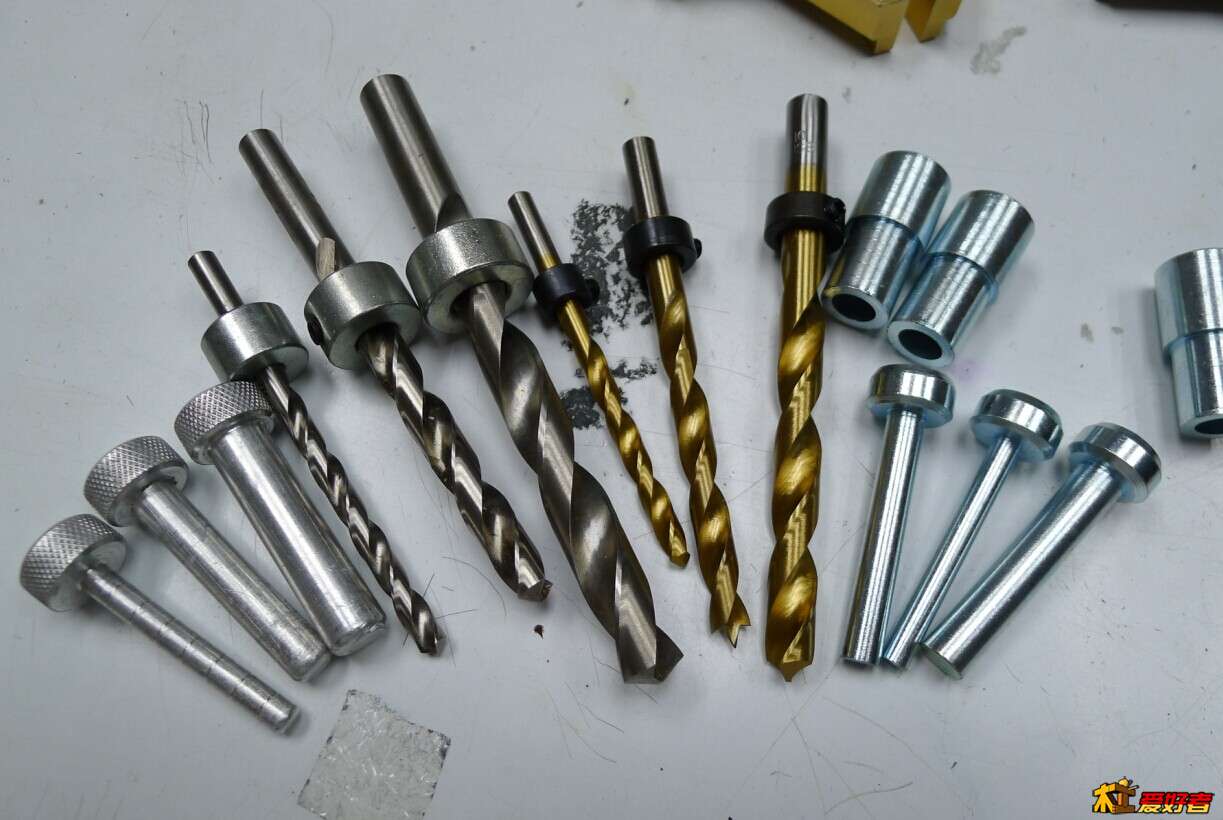

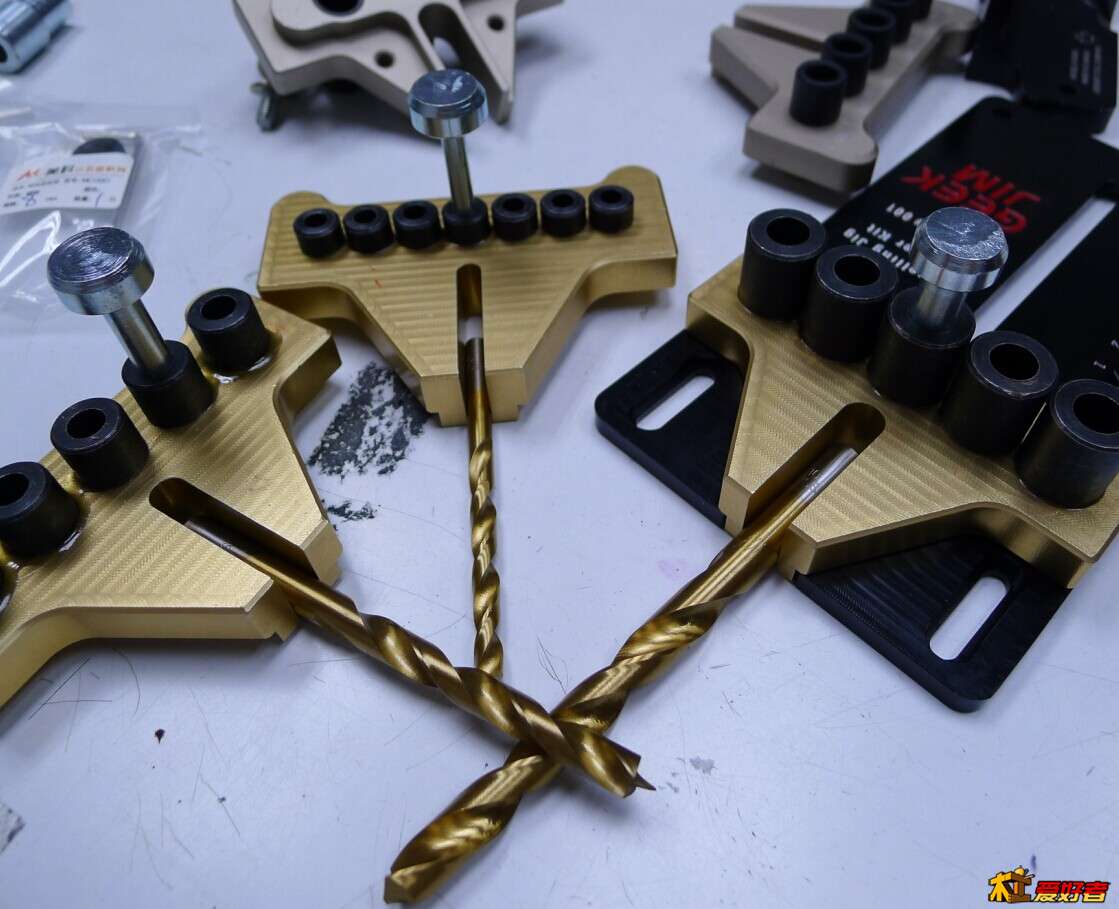

左面是原版附带的钻头 都是英寸的 最大半寸 右面镀钛的是我提供的 6/8/10MM三个规格

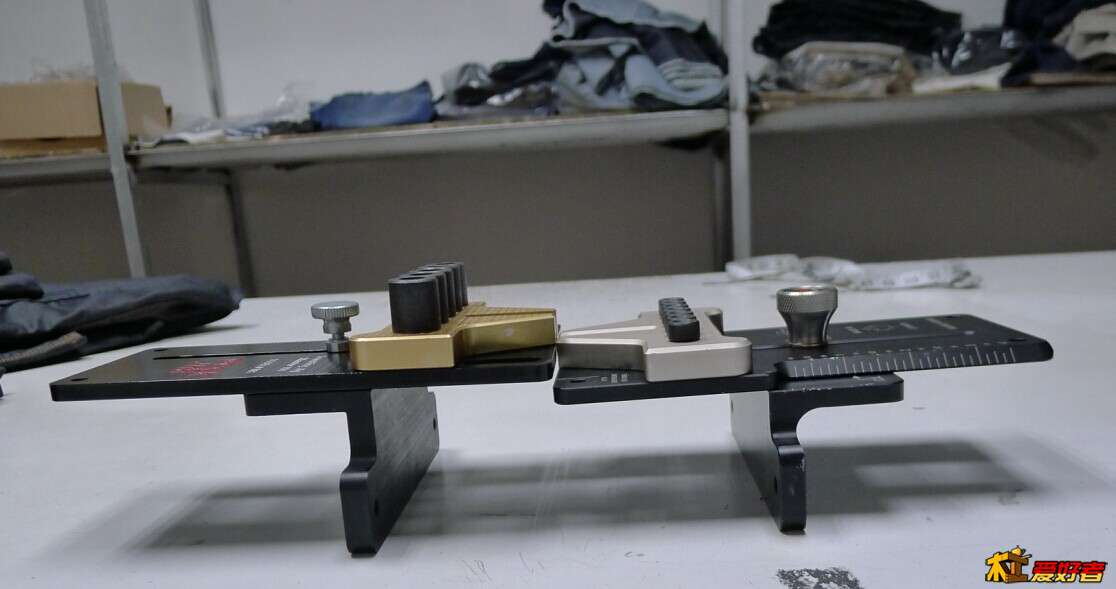

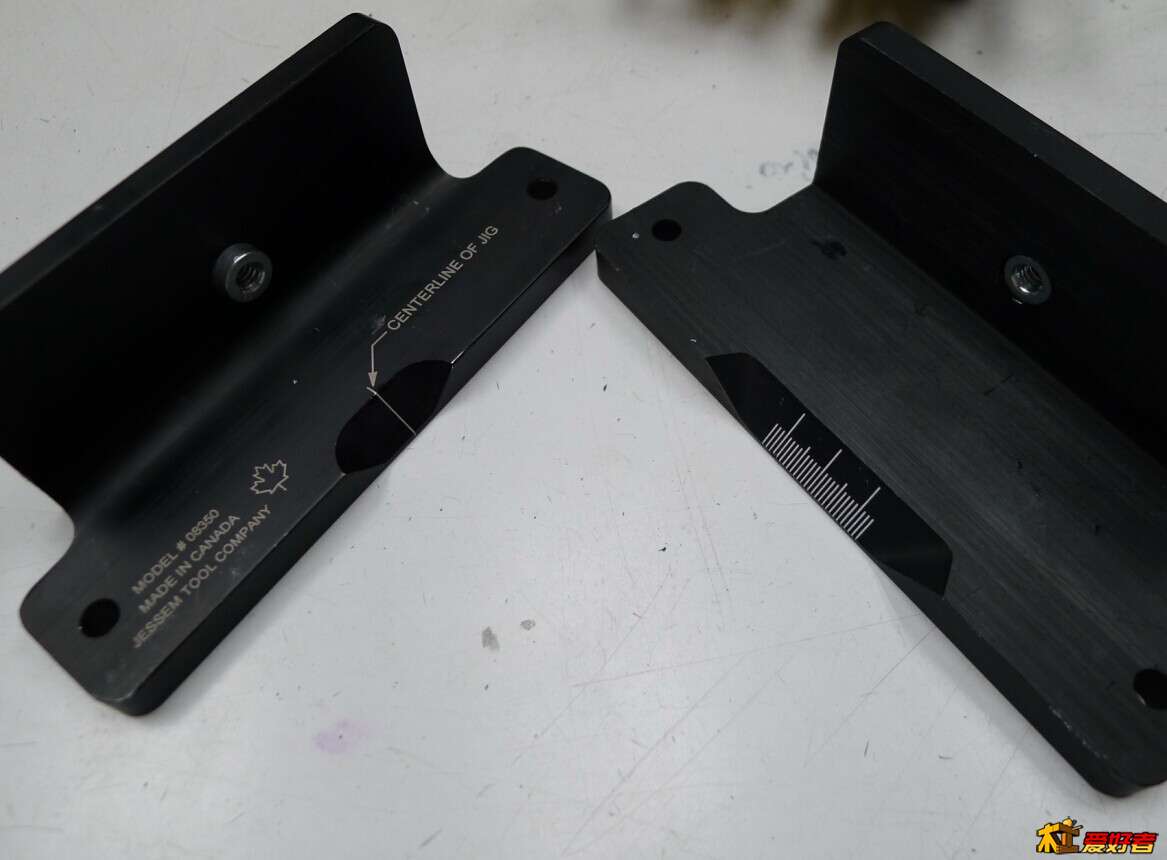

侧面对比


屁股翘起来看

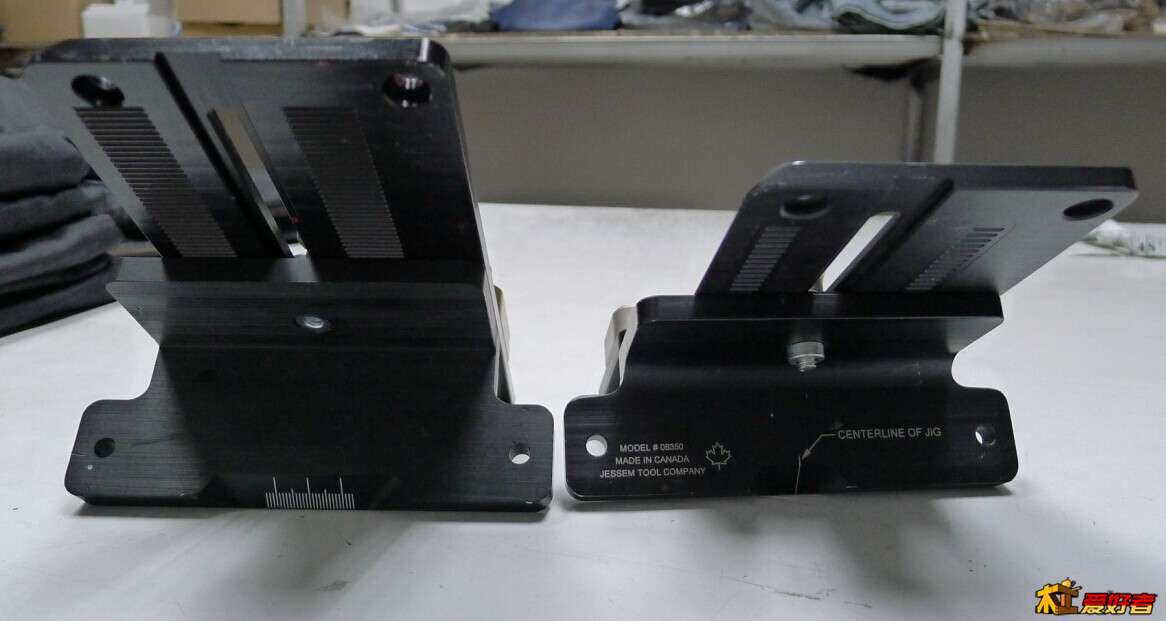

孔径板和底板非常精密结合
