holyland的自制迷你桌上车床

-正在輸入.. · 发表于 2014-9-26 18:33:51

-正在輸入.. 发表于 2014-9-26 09:17
9 J5 h; V0 W9 G+ v" ]6 @9 L! R4 I电机什么样的。老师。我有个跑步机的电机可以做吗

跑步机电机怎么连接呢

-正在輸入.. · 发表于 2014-9-26 19:04:11

-正在輸入.. 发表于 2014-9-26 09:17 5 D1 X4 b' e: T+ n( w, ^+ s# O7 R
电机什么样的。老师。我有个跑步机的电机可以做吗

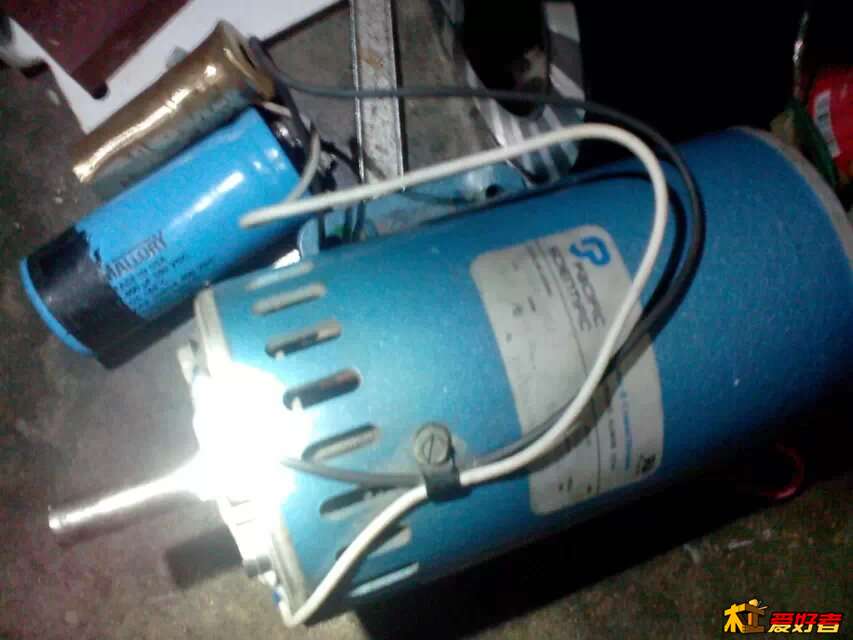

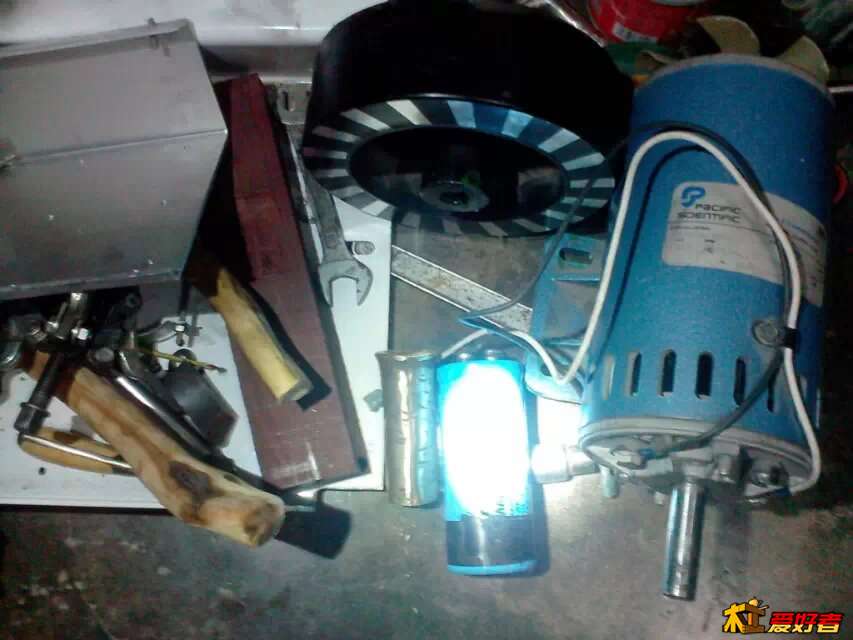

我的这个电机。电容。怎么连接。麻烦老师了

骑云三虎 · 发表于 2014-9-27 16:42:27

做的真漂亮

门头草 · 发表于 2014-9-28 18:10:27

迷你小车床，做得太好了，这智慧、这技术，我是没这本事的，学习！

漫步-云端8 · 发表于 2014-9-28 23:47:11

牛`高```{:1_273:}

雕刻机迷 · 发表于 2014-9-29 10:08:54

小床怎么样配塔轮才能实现速度700、1400、2800三速小白求教

holyland · 发表于 2014-9-29 10:25:55

雕刻机迷发表于 2014-9-29 10:08
9 k( ~7 M9 a, o. X3 q. e小床怎么样配塔轮才能实现速度700、1400、2800三速小白求教

   电机转速1400，转速比等于直径比的反比。皮带长度决定主动和从动轮的直径和是固定值（近似的算法），我的小车床体积有限，这样调速就不用移动电机张紧皮带了。大点的车床可以做皮带张紧结构，变速可以从容很多。

   我买的铝棒是8cm直径，因此塔轮的最大直径只能是8cm。
那么要得到700转的低速，电机侧就必需是4cm直径。这样加起来等于12cm。
1400的转速，塔轮是1:1的。12/2就是6cm，电机6主轴6.
2800的转速，当然是电机8，主轴4.
    这个都是近似值，实际用的时候皮带松点紧点影响不是很大。
