天之翼1 发表于 2014-8-1 13:53
1 j+ S* E6 P: h7 Q ~& {; ]6 V. R这件作品的齿轮咬合是一大亮点，咬合紧密，太精确了，很难做到。
老乡你的观察力很强啊，服你了明眼人！呵呵。

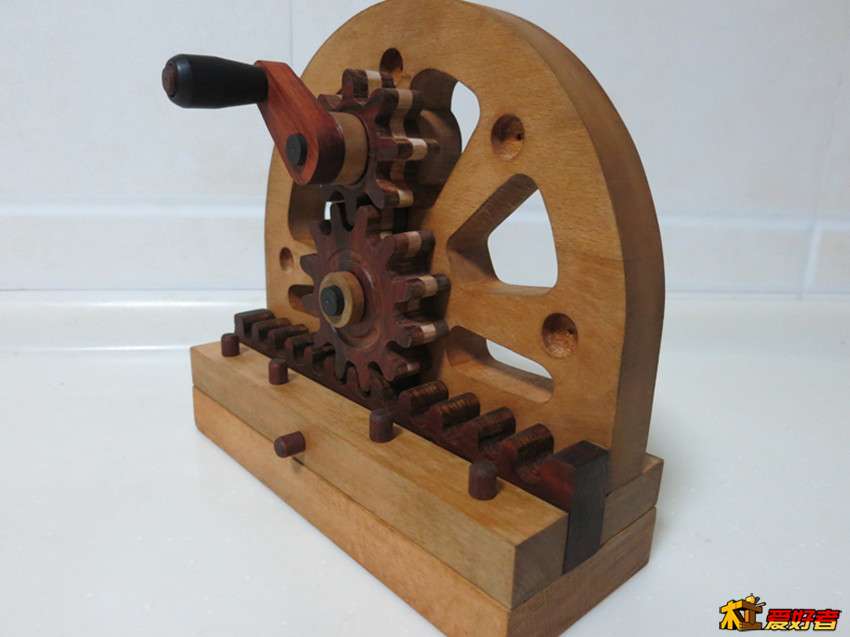

% ]6 z0 v8 G, N" c! U. W 就拿原版模型齿条是9个完整齿来说吧，我把它做成了11个，足足多出来2个！这里面的难度只有做过的人才能体会，呵呵。做事喜欢挑战自己，这就是当初我选择C组参赛的原因。我喜欢粗壮一些的轮齿，感觉这样看起来更美观。因为不会电脑模拟画图，实际画出来的齿形并不太合适（齿头有些粗，渐开线不明显，齿轮咬合不顺溜），后来也是一点点修出来的。9 y8 z n5 A0 R; p# L+ ]) {
这个作品我真得很用心在做的。
/ g4 u7 U* N0 e8 ^9 y/ B, A 一、从那几个间隙就可看出来：齿轮和轴（同一根轴还有粗细差别）之间、木轴和圆套箍、齿条和两块夹板之间、齿条限位长通孔和定位木销之间（木销直径7毫米，长孔高度8.5毫米）。这些间隙能小我尽量让它小，绝不粗放制作。

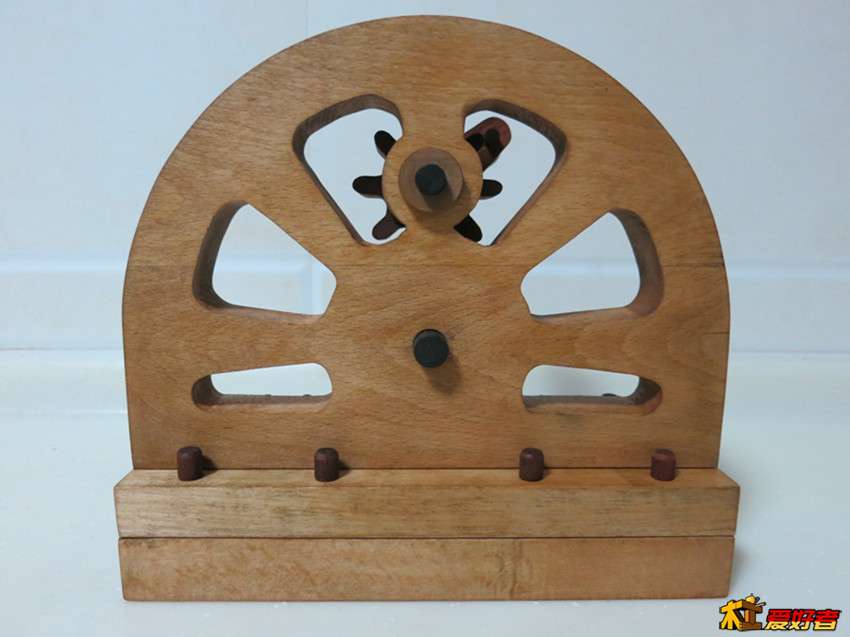

5 ?* @0 ~" S. } 二、木圆柱连接的两块板子上眼大下眼小，木圆柱带帽头，圆柱头和下板结合紧密，这样按紧木柱后两块板子是锁紧在一起的，而并不是简单定位那样的。其中还有半圆主体配套的小底座板那4个沉头窝插带帽头木柱，这是不露头的锁紧方式。
4 @6 J+ `) A+ V. D2 A" j 三、齿轮三块拼板的做法（第一次只是做了一个齿轮。后来感到不美观不统一，果断重新把已做好的两拼小齿轮也做成了三拼的）都是比单块板做起来要多费时间的。$ _' d: G' i" N2 W/ k# ~
四、线锯机的锯口处有些大，为了能够细致镂空增加产品制作精度，又重新在原来的铸铁台面铺上了开了小锯口的贴面板。( w* y6 g* c9 z
五、为了查看所画图纸齿轮齿条的啮合是否合适，先期用其它质量差点的木板做了成品并进行了测试。
; u0 d! u: r5 \3 ~ 六、特意网购的虫胶漆片，为浅色部分的木头（榉木、桦木）做表面处理。据说有人称之为“天然树脂”；以前买的蜂蜡也找不到了，红木部分（几种红酸枝和紫光檀）用的过期橄榄油。反正都是环保涂料，呵呵。- g7 B0 |% a7 X7 N6 P& G+ ?
七、我的工具分两处放置的（一部分在新房装修用），所以有时干一点小活，也要两面跑，真的麻烦啊。
7 F, s& [+ b( @9 ?# ]& h8 w 用否用心大家看我发在优酷视频网上的作品组装过程就知道了，那个很直观的。
( c* y# `9 X3 j1 }/ P p4 g- Z0 `" w: {# O; W2 Z p$ }: R% ?
初次测试齿轮齿条% t& {4 J4 o; N1 `, z
* ^9 q% S/ m9 G i0 q

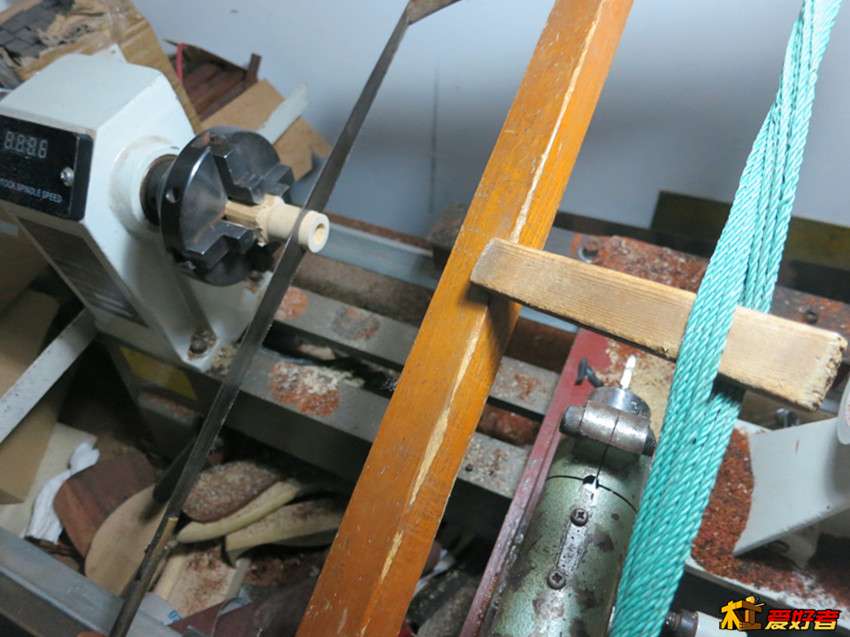

I8 Z9 k7 d7 J做轴箍
0 m" `% A" T0 G+ X
7 ~0 v) c" h5 Z& E

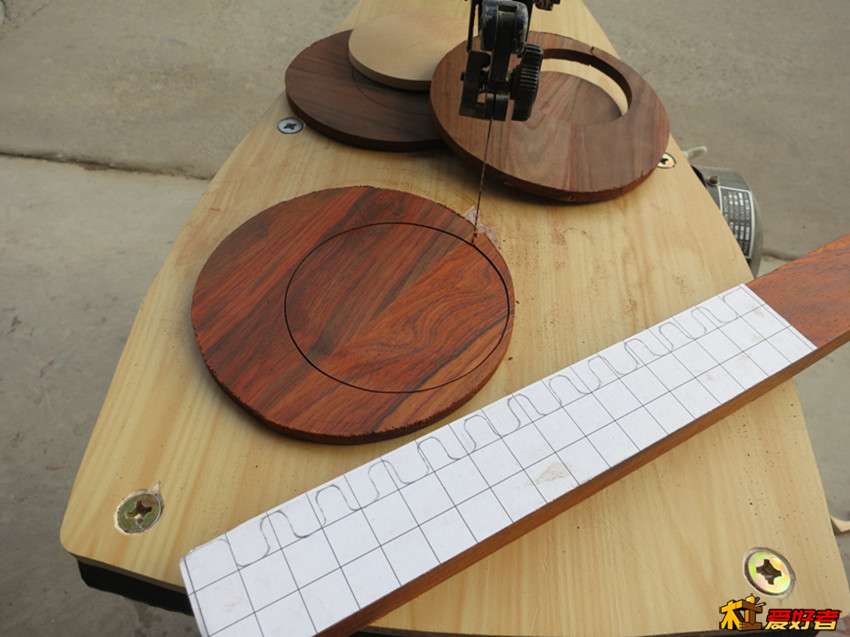

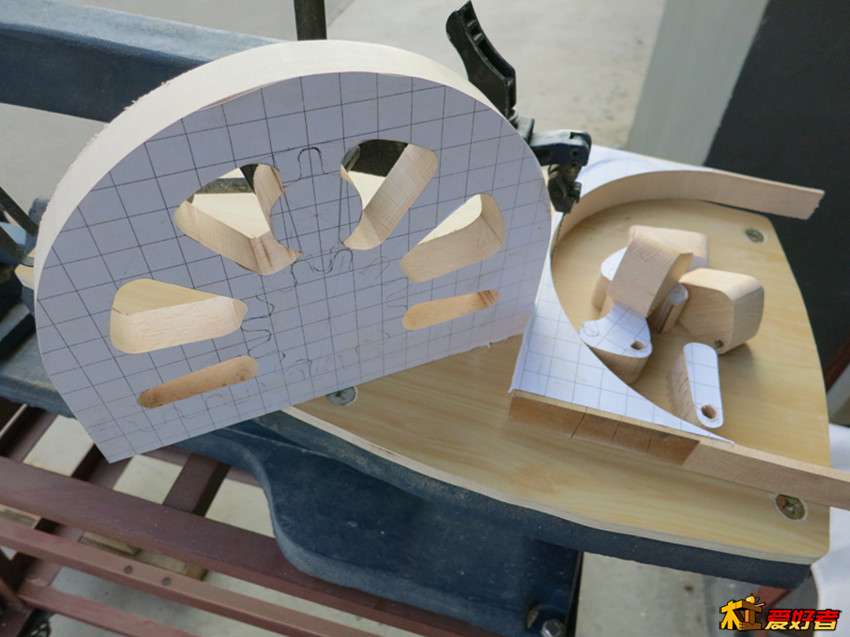

8 I, F K$ r: j5 _( H做线锯台板" |2 |8 I( | f* y
% B/ D. C- V/ V8 l- P J
, H9 W! ^" v& x( z% G0 U
! D, w+ U, [6 S. z
$ R/ A' q1 g9 y2 B: h
' i1 V4 C+ g) a- m- @; }9 o; }+ b9 X) C

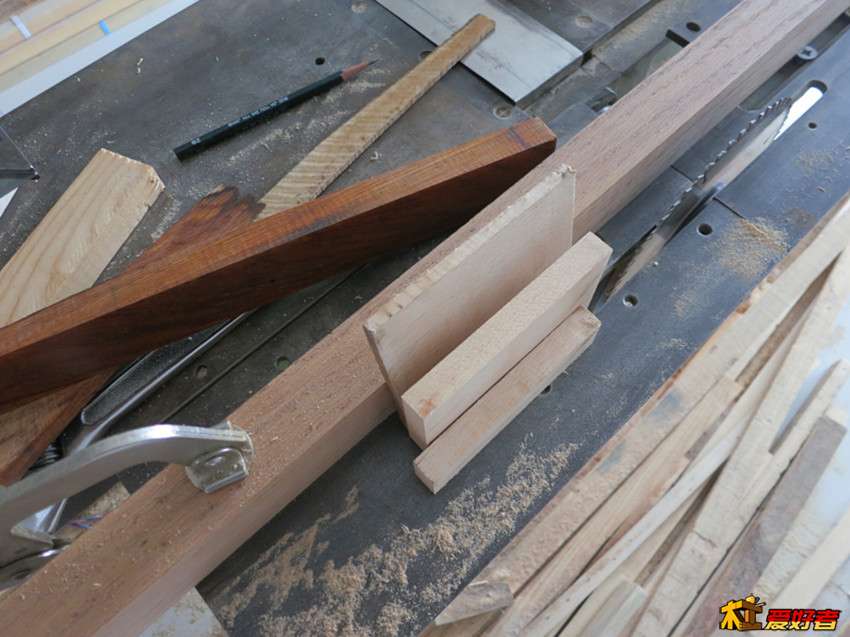

酸枝齿条和榉木齿轮夹芯板下料
1 A. o+ `) y9 H! D
7 F' v9 X$ r0 R6 s/ j
( R" X8 g% U! g7 G% K1 v" D

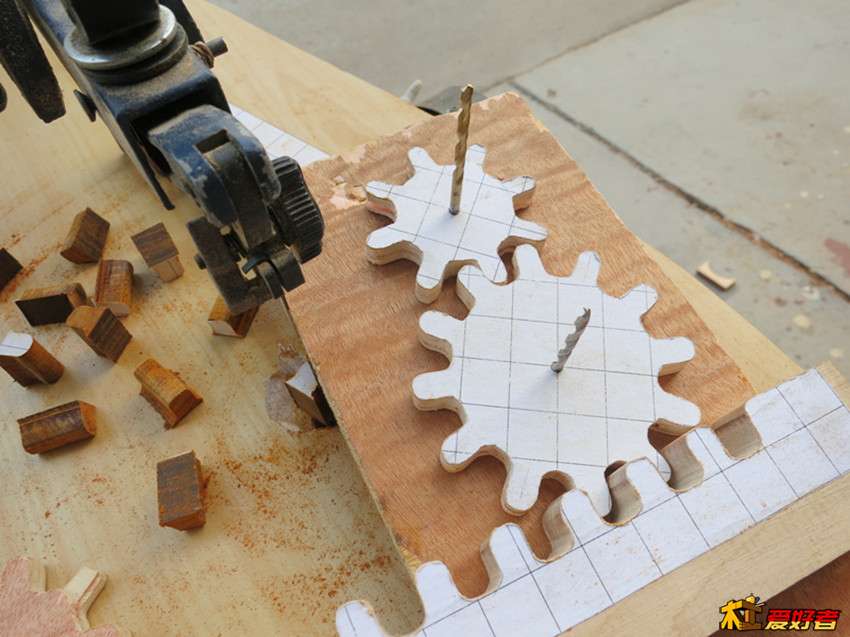

齿轮酸枝薄板下料0 Y( @- I& Q3 e3 ^/ M
6 @: _$ ?9 n( @+ V9 w- s

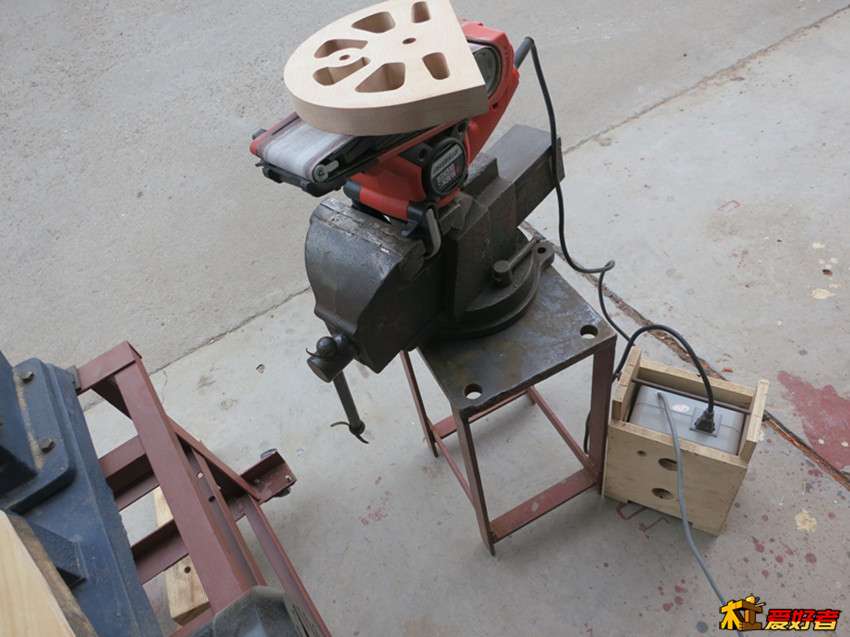

* M$ K/ Z3 B& w A$ c砂带精细打磨7 I! n6 C- K4 w: j5 q) ~, P# }
2 H% I! Z+ l# h
7 v0 ]2 F* d+ F. q7 d- d" a' o6 x制作虫胶漆片5 O L/ C2 v$ U( g5 N
8 x- F6 A: |' V) n: T! \) K5 k4 r# @. {& ]- C

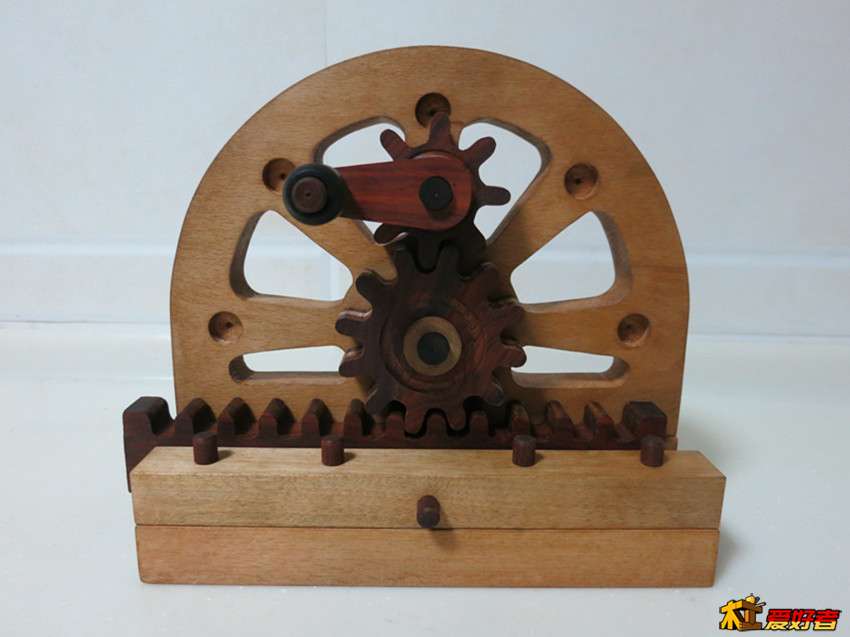

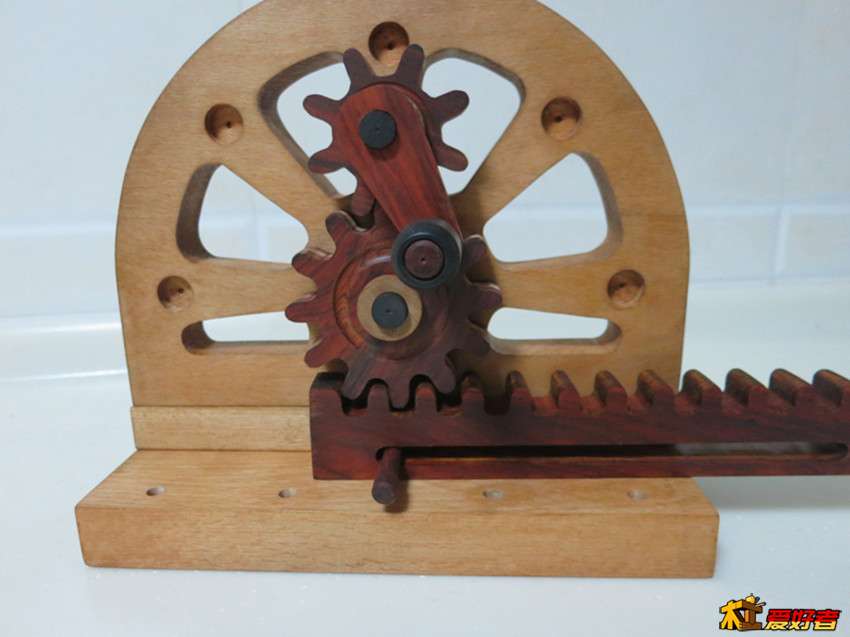

止动木柱和齿条长孔之间配合间隙很小，且在齿轮咬合上外侧边齿之前就能起到限位作用4 o. K7 ^) x7 N2 ?: g
( z/ y6 L9 k: j1 W8 I( r% M3 N

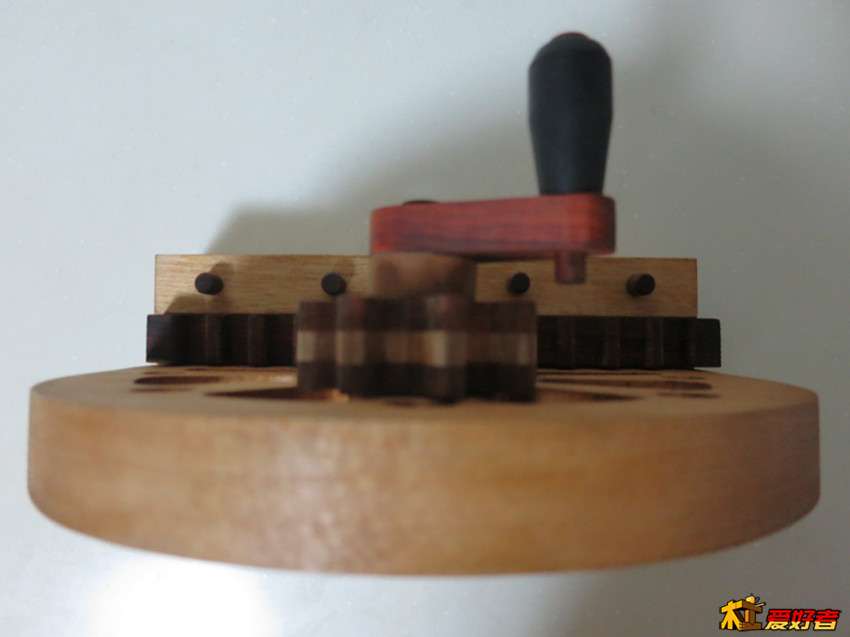

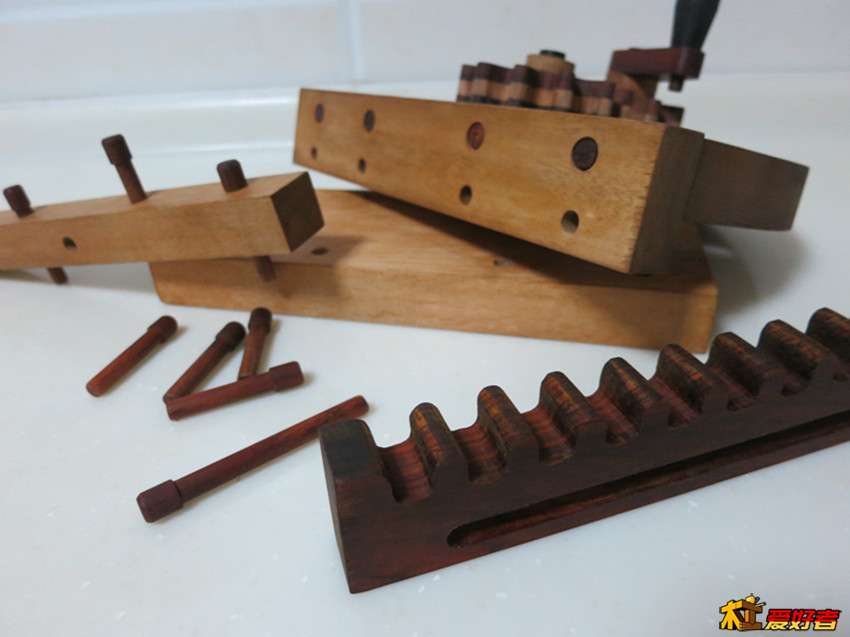

2 Z6 j+ v" v2 g! [: J1 a' F手榴弹型锁紧木圆柱和沉孔底窝
: _+ c1 K+ h8 u- I) ]* ` b) I
8 H+ r2 o7 l. A! I5 S, O; f
7 D4 o$ q5 n% J8 }9 M$ x* W
. _6 B8 j$ R4 o& V# X" N
$ h# t# o6 r" ^: [' V, y3 L
