送“女儿”，求收养

李达

楼上的观点蛮好的，折叠功能主要是提升其便携性，但衣架主要是居家使用，加入折叠的功能徒增成本和不可靠性，市场面很窄，但是一个不错的展现创意的作品。

江南毛竹雕工房

每个零件解体  再拼凑上去 应该不是很难  有图纸 直接用模子解决每一个小部件 这样就能成批出量

jwcxl

guoxiaoke 发表于 2014-7-30 11:06

支持楼主的想法，做设计师做专利申请都好~！不冲突~！
% D3 W& }- ]; C0 W( u* n
顺便问下楼主你的动态效果图是什么软件做的？
" i9 l4 j. e5 W  S. F& k

guoxiaoke

@14楼，15楼，16楼，17楼
感谢大家提的建议
& y6 l2 g: W4 \* T. B$ l7 a' O我也认为”实木+精工=高大上"
0 N* h, z# W3 j, e' z* W! _( t而“折叠结构”和”塑料“”金属管“……更像是近亲，搭配一起，走【低端--廉价--实用】路线更靠谱
- N0 e9 m5 O9 N- f7 V. Z2 Z) J但问题是，如果一步到”位“，塑料和金属开模具的成本都不是小数啊
还不如做个实木的，看看效果……

bleaf

卡销是分体的零碎小件？用的时候插进去？容易丢吧。参考一下折叠伞的设计，卡销集成在主体内，不用怕丢是否可行？还要考虑到强度，承重。冬天几件外套加点包什么的达到几十斤重量很容易。

guoxiaoke

jwcxl 发表于 2014-7-30 13:48
7 a/ ?3 J9 |/ s支持楼主的想法，做设计师做专利申请都好~！不冲突~！
( \  f) @+ m5 z
顺便问下楼主你的动态效果图是什么软件做的？

谢谢鼓励！
- D# b* V  N, b# E5 Q7 {Photoshop就能做，我也是为了弄这个动画，现学的

guoxiaoke

江南毛竹雕工房 发表于 2014-7-30 13:11
每个零件解体  再拼凑上去 应该不是很难  有图纸 直接用模子解决每一个小部件 这样就能成批出量

+ }* {" m! D# @+ k/ y谢谢指点，我是小白，木有木工经验，能推荐一个用”模子批量出件“的实例吗？想学习一下
. o. P. Q& o1 l

guoxiaoke

bleaf 发表于 2014-7-30 13:59
1 ]/ `+ u; d2 ?, S卡销是分体的零碎小件？用的时候插进去？容易丢吧。参考一下折叠伞的设计，卡销集成在主体内，不用怕丢是否 ...

制作好的卡销铆入立柱上的销孔里，就固定不动了，可以粘点胶，不让它掉出来
【置于承重】要是木卡销的强度不够的话，可以换个金属销，别的件应该不至于损坏
7 c& z/ F4 Y7 G2 |
( H7 u; S& W9 I

bleaf

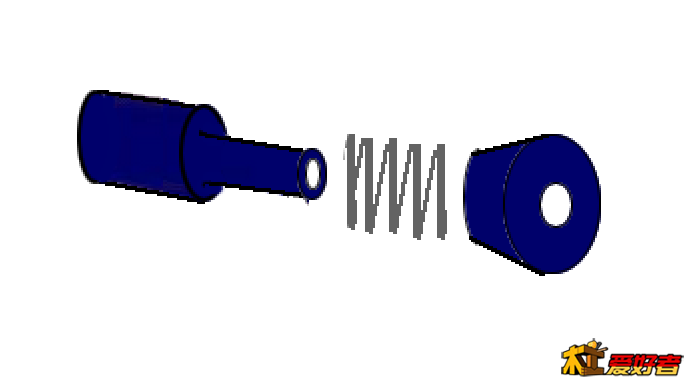

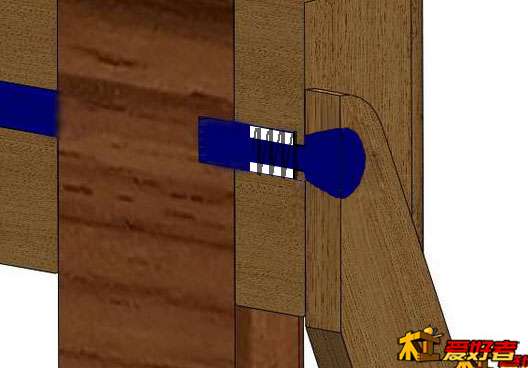

关于滑块锁定的设计，大致修改了一下。冒犯了，这样是不是可以集成化更高一些。

蓝色卡销外部做一个突起便于提拉，需要解锁的时候提拉卡销就可以解锁滑块。内部设计一个弹簧卡槽就可以，实际弹簧部分的直径没有我画的那么细，我这样是便于观察理解。锁定时滑块到卡槽的位置会自动锁定。只是这样卡销就要做成两部分组合才能安装弹簧。
大致就是这样子，用螺丝链接两部分。

9 s) D4 |) R+ d+ \3 T, E5 C! F

玖级木匠

真心不错，看着简单，我是不敢下手，下手估计也做不出来

bleaf

其实你这个底座的原理和咱们国家的老油布伞是一样的。只是方向反过来而已。既然这样为什么不弄成自动锁住的？咱们的老油伞可结实得紧！

天津8A

努力吧兄弟！！！

简淡出英豪

还以为真的有女儿收呢，我都追两个了，还没成功，要是你你真生个女儿，咱做个亲家

guoxiaoke

bleaf 发表于 2014-7-30 14:30
关于滑块锁定的设计，大致修改了一下。冒犯了，这样是不是可以集成化更高一些。
4 {! E7 Q+ N% ~# Y# D9 L8 X
4 {9 t8 x/ u( a7 s4 F蓝色卡销外部做一个突起 ...

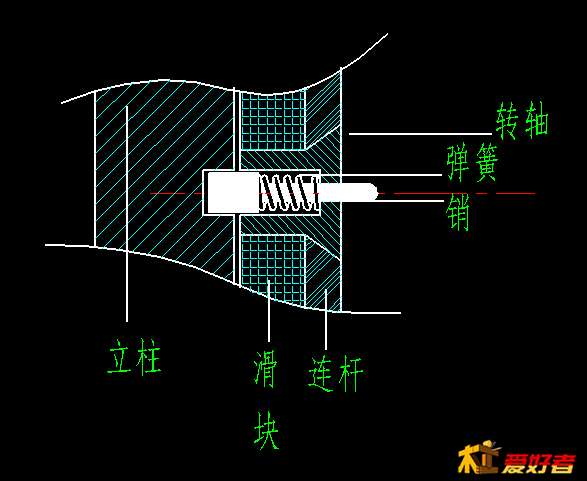

7 U1 g& m5 C; C8 v0 L  k谢谢，很巧妙，是介样子吗？我理解的对吧？

# N; h- t9 W- m* `”有朝一日“能变产品了，就采用您这方案
: l# G: I" W+ K+ ]其实，我确实很纠结这个卡销，想了几个方案都不好，你这个挺好，不过估计销用木头的肯定不行，这么小的件，受力不小，得用金属件

guoxiaoke

bleaf 发表于 2014-7-30 14:35
( V$ g/ X# ]/ ^, D7 A0 q其实你这个底座的原理和咱们国家的老油布伞是一样的。只是方向反过来而已。既然这样为什么不弄成自动锁住的 ...

为了降低难度，所以弄了个“手动”的，24楼，提出自锁的方案了挺好挺实用
