求得伟DCB105充电器的大图

中大哥伦比亚123

10多元一个220v出110v的小变压器算啦

alexchn

手里4个101，烧掉一个，还是买了个新的行货105

sdzx

楼上的，烧掉那个能拿来让我改下试验么？修好了还给你。过来邮费我出
我就一个101，怕坏了没东西充电。
另外，你的行货的是那种312的那种中国苏州出的，泰国产的么？

renzaijianghu

有才人呀，我是一点不懂呀！电池也能改锂电吗？

sdzx

锂电池牵涉到保护的问题，所以直接用已有的锂电池比较好，自己换芯不推荐

sdzx

( ~1 Z( _6 l3 |) F4 U$ ~- t

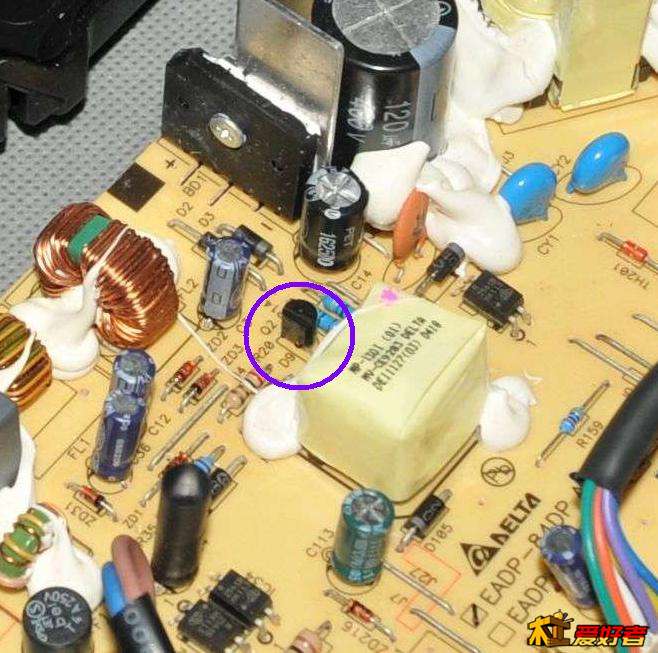

6 H' [  g4 U+ u* m  }0 g2 R+ W前面两位热心兄弟，能不能帮我拍拍两个红圈内的微距？
我要看看那2个电阻的阻值和走向。
另外，散热片上的两个管子型号帮我看下行么？
6 _5 e; f9 m6 M3 Q. I) ~/ `还有这个的型号
( y/ |8 r; s" W2 R4 Y- H

3 C6 i( ?% [" K4 J. f7 F. V

slk11

这是外国改DCB101为220V讨论不过不确定最后改成了没，因为不是英文网站。
http://kittenv.livejournal.com/67769.html
0 }7 m- {" v2 ^2 yhttp://en.elektroda.pl/rtvforum/topic2695442.html

sdzx

第二个是波兰语，我就是大概参考他改的。
第一个好像就换了个电容。然后这幅图可能不是101的原理图。

whysn

看样子，不好改！

buckk

sdzx 发表于 2014-8-6 07:57
4 N4 I: d- E) T/ I第二个是波兰语，我就是大概参考他改的。
! b# d. n9 ?& e$ N0 h  q# A第一个好像就换了个电容。然后这幅图可能不是101的原理图。

有谁信得过拿来让我改改，刚修好过一个DCB105，这个充电器有主副两路电源，副的13.5V给固定，给UC3845B供VCC和给单片机等提供电源，主电源电压是由单片机调节控制的。

Mr.lin

全桥整流换成半桥整流

丽水荞麦皮

Mr.lin 发表于 2017-4-19 00:23
* A2 A9 |& e; U. e5 D! G全桥整流换成半桥整流

半波整流不可取，电容滤波后电压还是310v。
