低成本修边机倒装升降方案

树叶开心

现在用的是worx的下压式雕刻机倒装，直接在底下用个M6的手拧螺母调节进刀，但是每次都要把箱子抬起来，非常麻烦。于是想着倒装个修边机，刚好手头上有个没用过几次的，因为用得很少，但有时候的确又要用到，所以决定做个小点的，并且能在台面调节进刀以及换刀的。

本着以上原则，再加上省钱，用了一天多的时间做了下面这个方案。在台面上拧一圈上升1.25mm，精度稍微差了点，要是用细牙的螺杆会更好，不过手头上没有。

成本：螺杆和螺母算4元，管箍6元，木料胶水钉子等10元，总共20元，暂缺台面。

安装顶板是22*19cm，整体高度是27cm

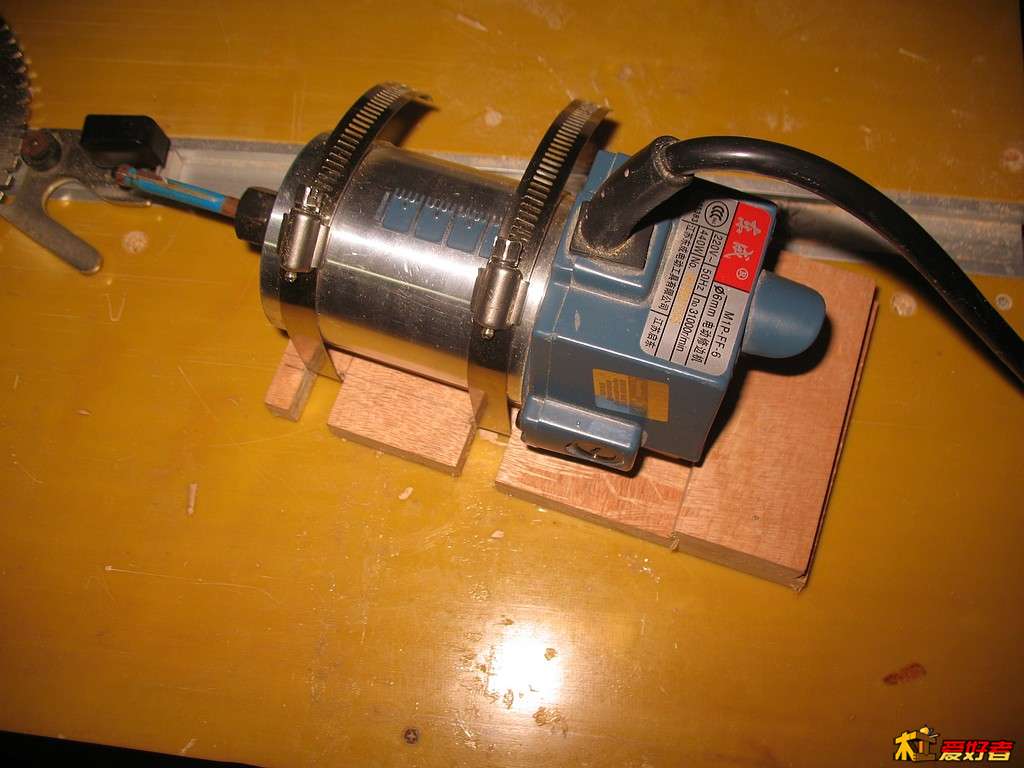

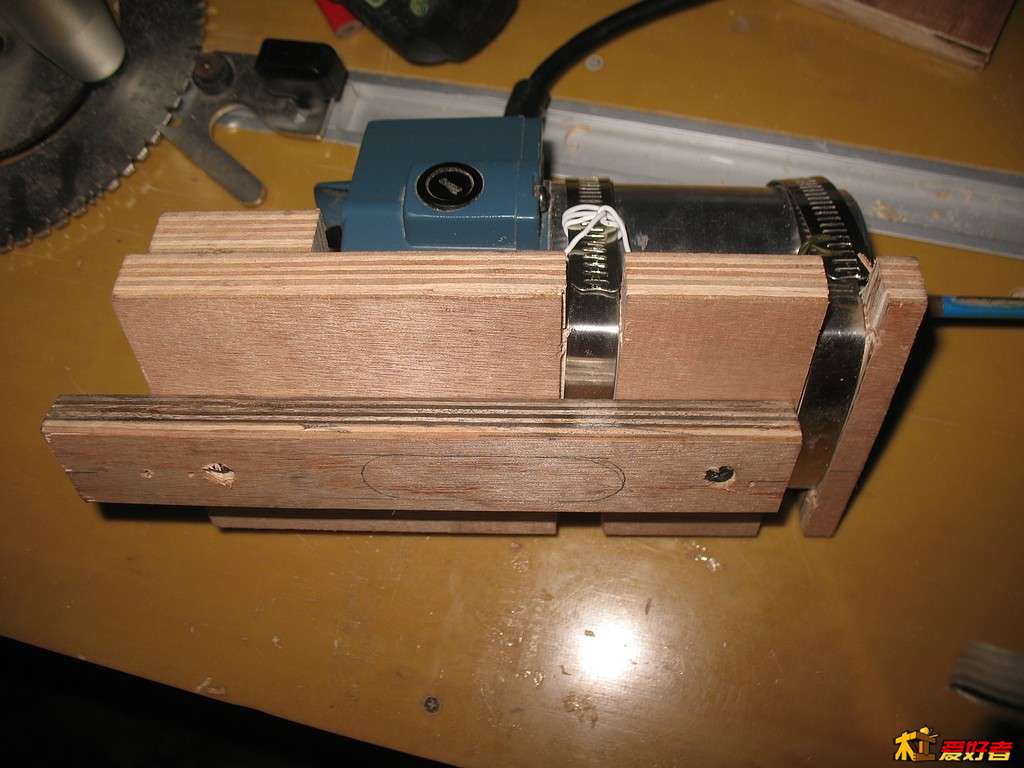

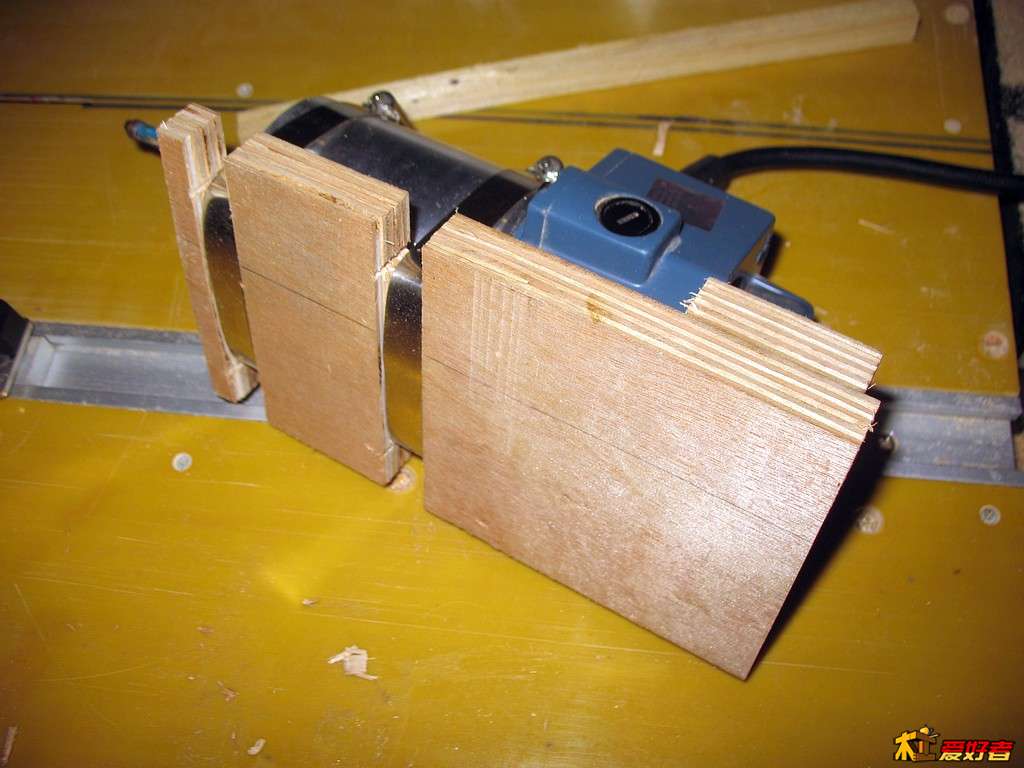

木板一小块，管箍2个，固定修边机，修边机和木板接触的部位有两条小木条限制修边机位移的。修边机末端也固定了一块板子，防止后退，其实有点多余，管箍勒得很紧。


滑板正面

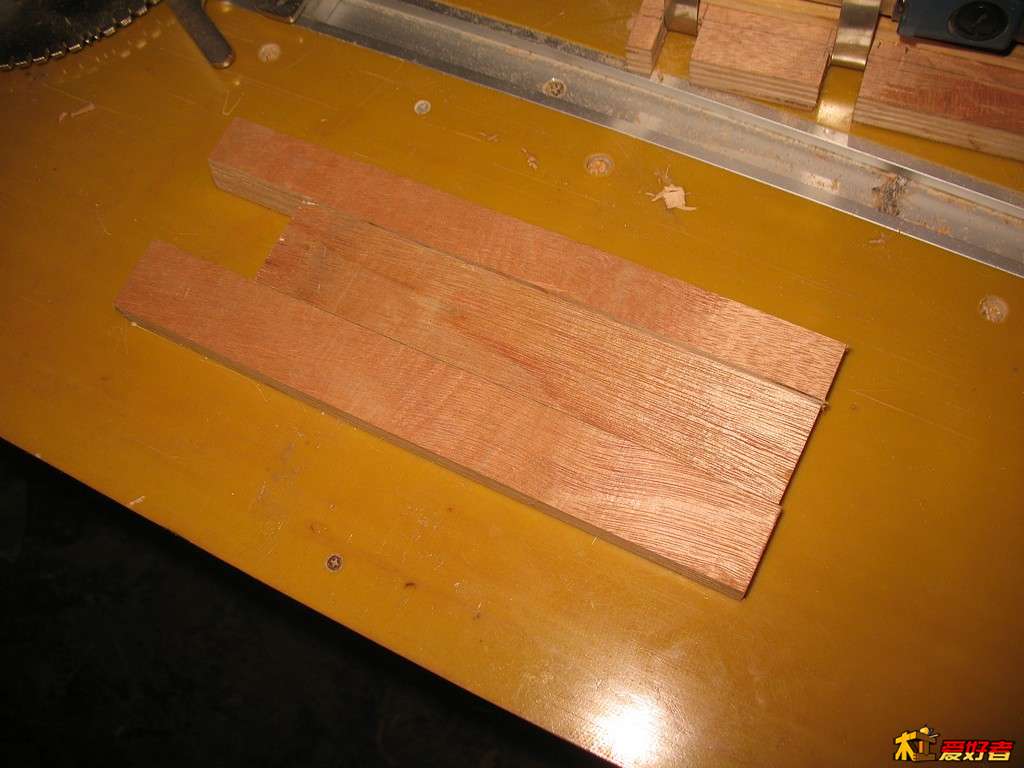

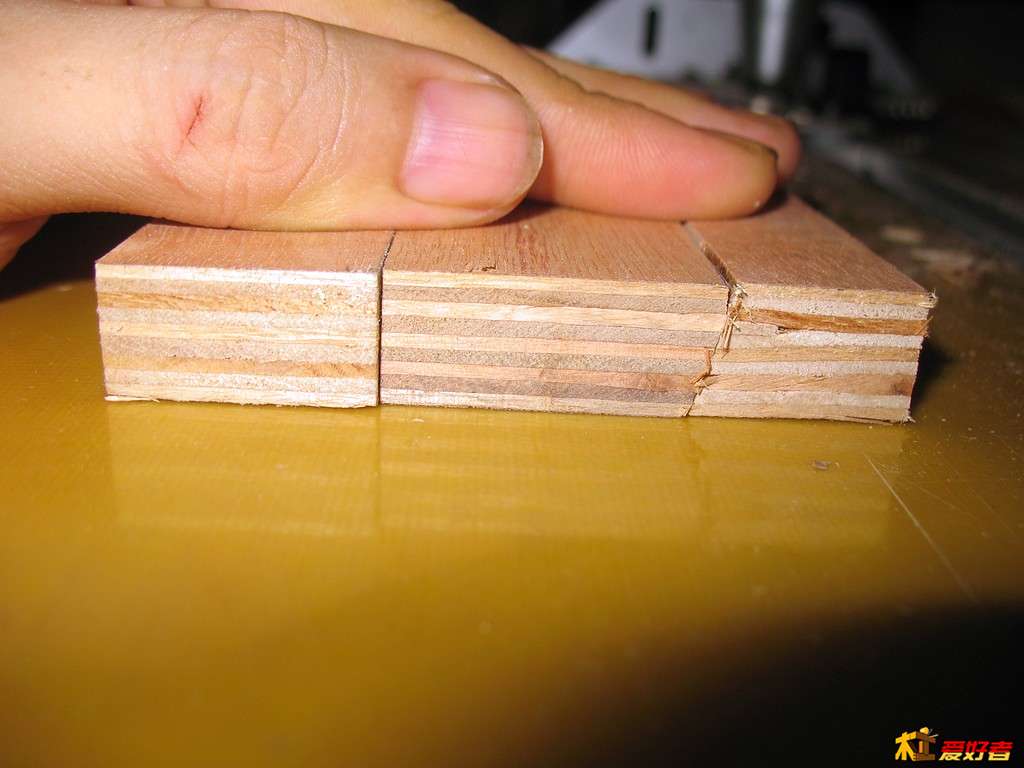

一小块板割3条，做滑道用。

有一条边是斜边，原打算靠着这燕尾就够了，后来发现往外拉修边机还是有旷量。

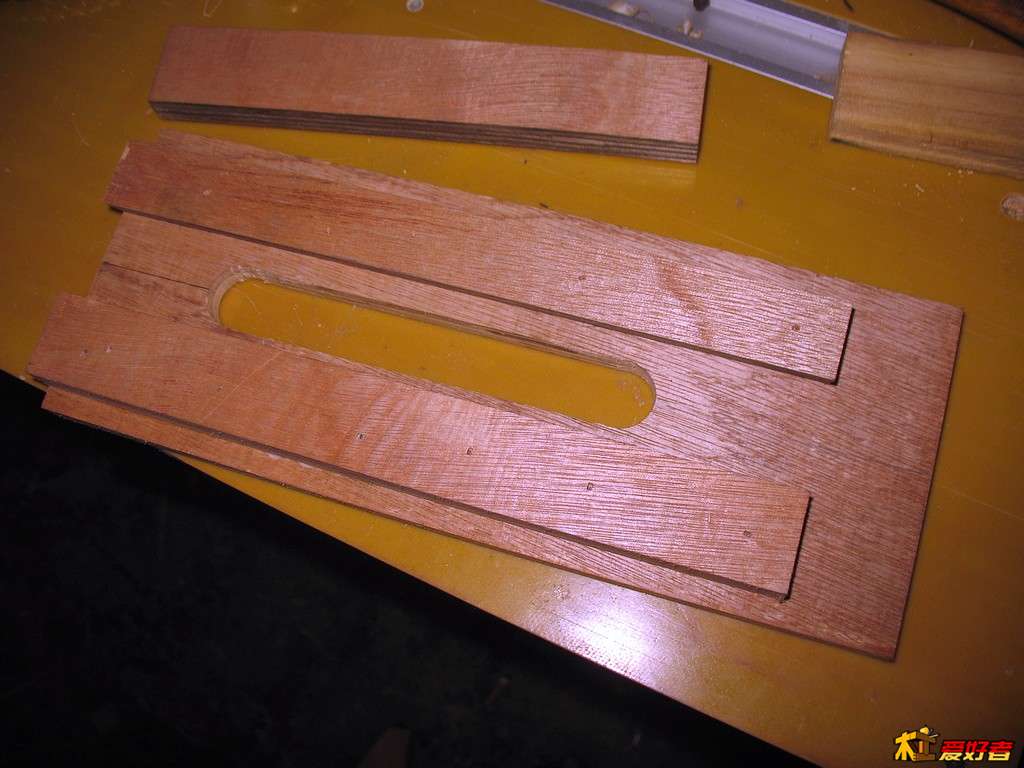

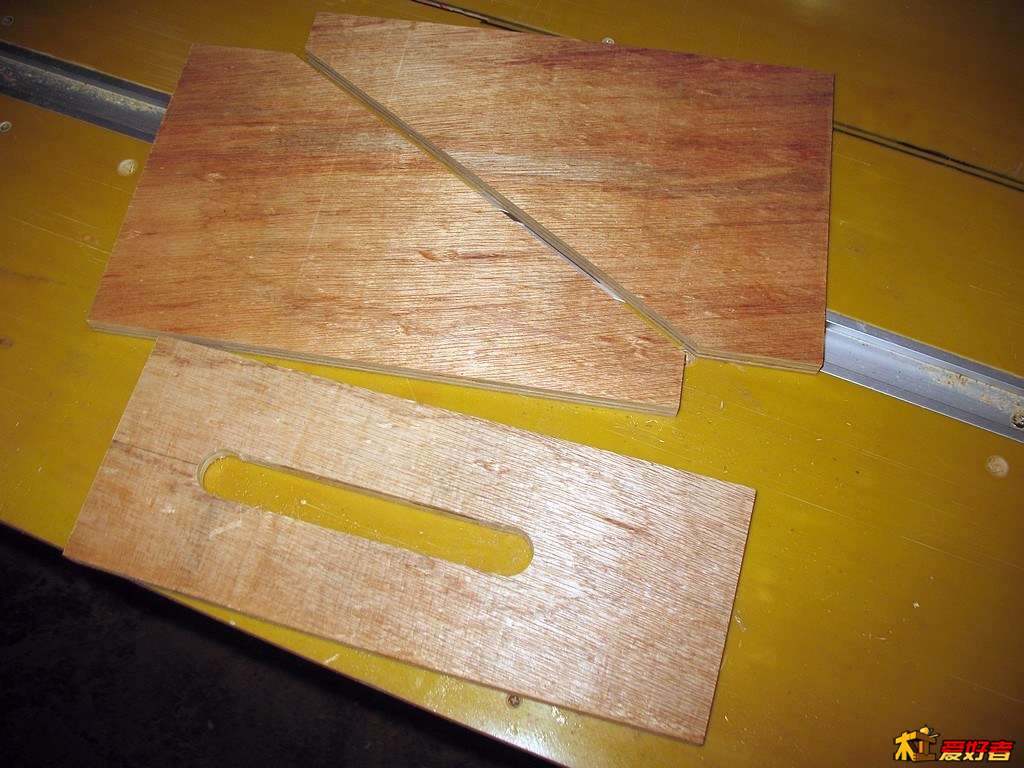

一块板子对角斜割一刀，再割去尖角部位，得两个一样的，这是侧板。另一块板子开个圆头长条孔，这是背板。

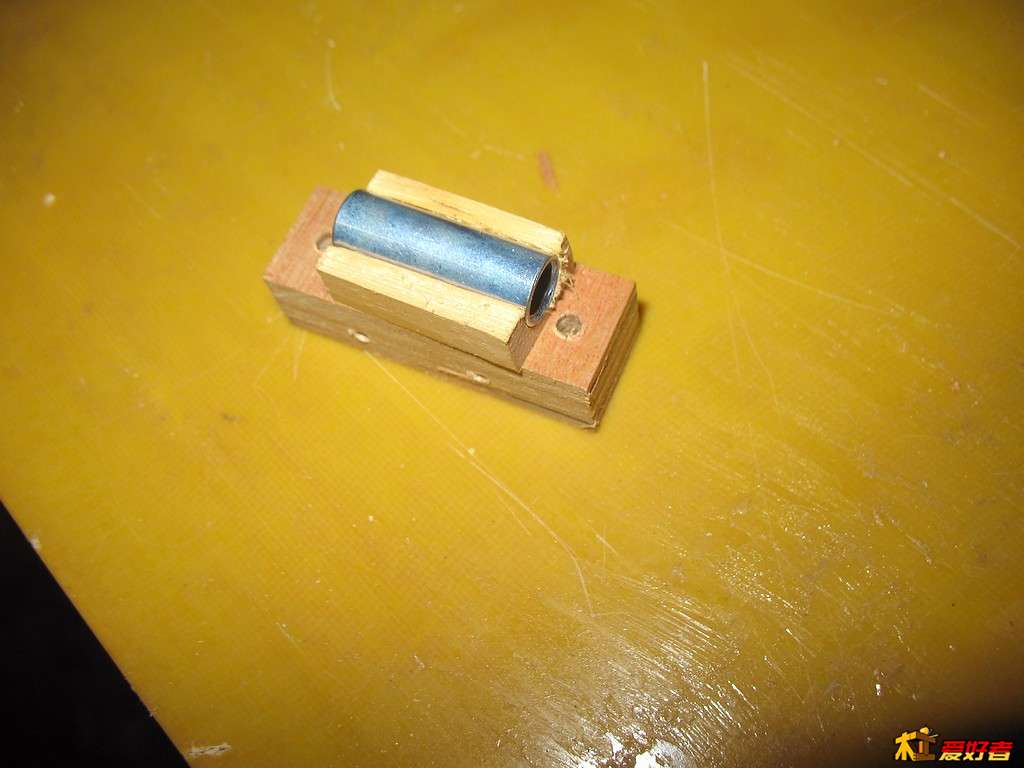

想办法把M8对接螺母固定在一小块木头上，不用普通的螺母，牙太少，这个长度接近3cm，牙多旷量小。

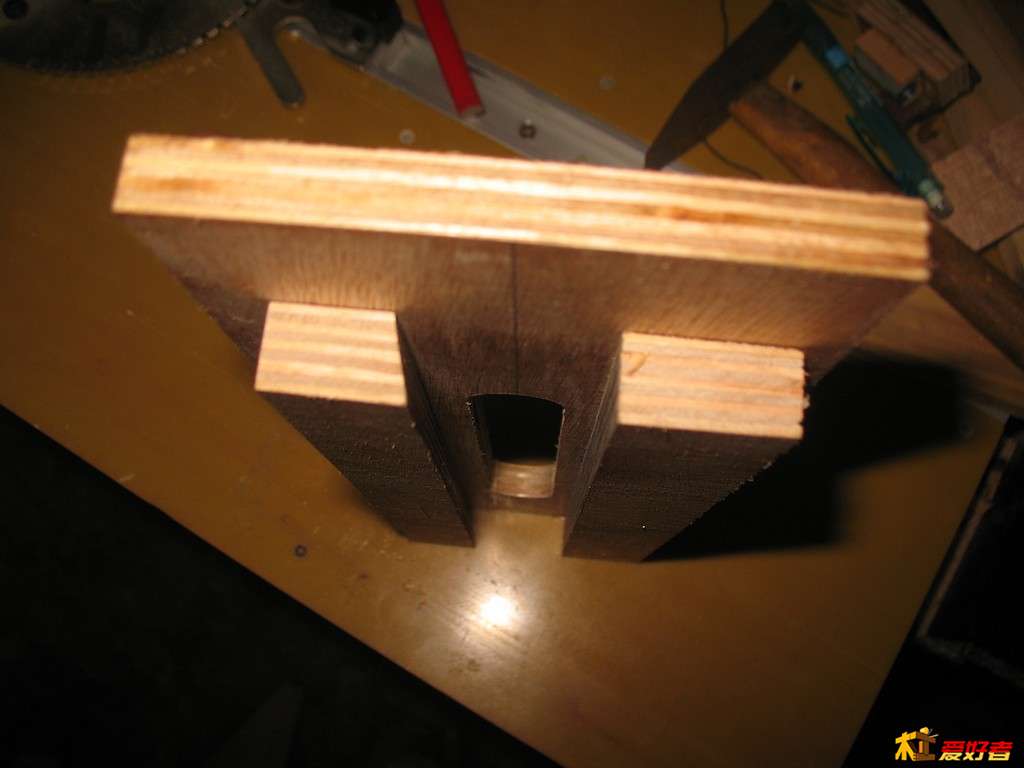

滑道两边固定在背板

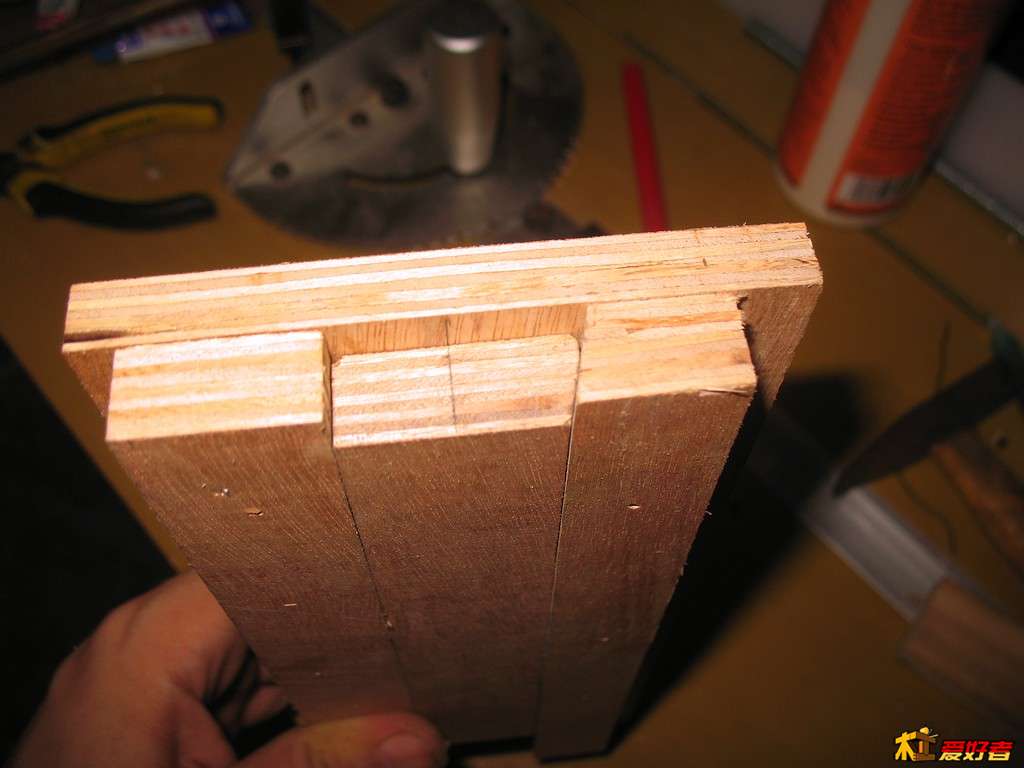

滑条放进去，很好，很紧密。

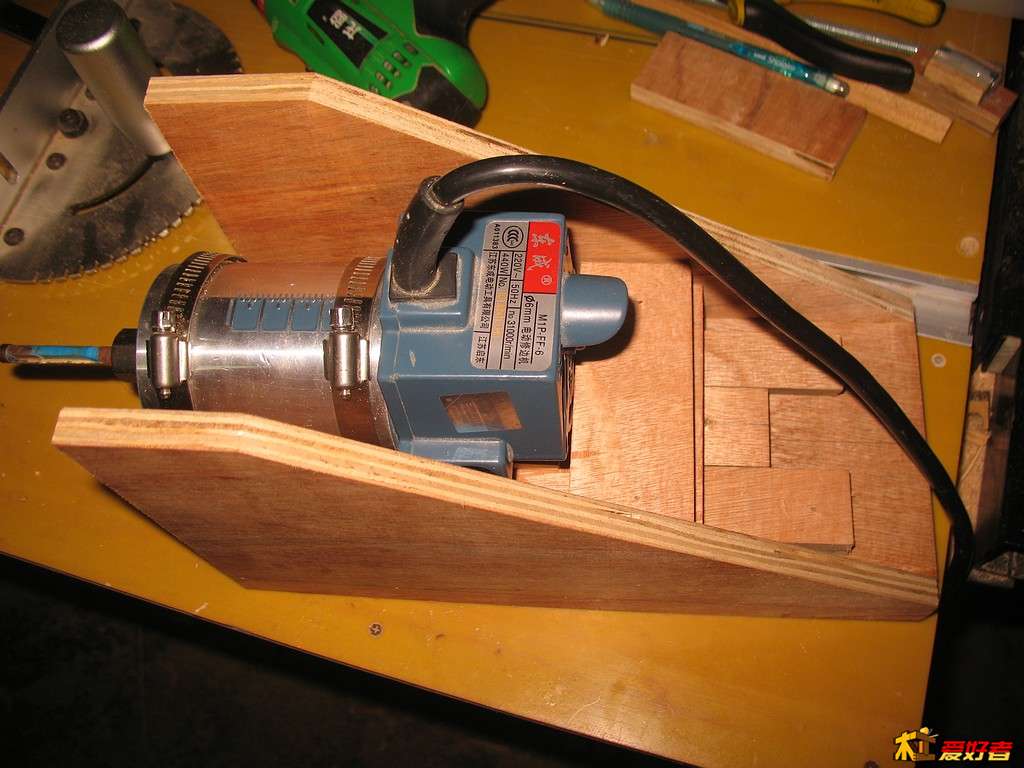

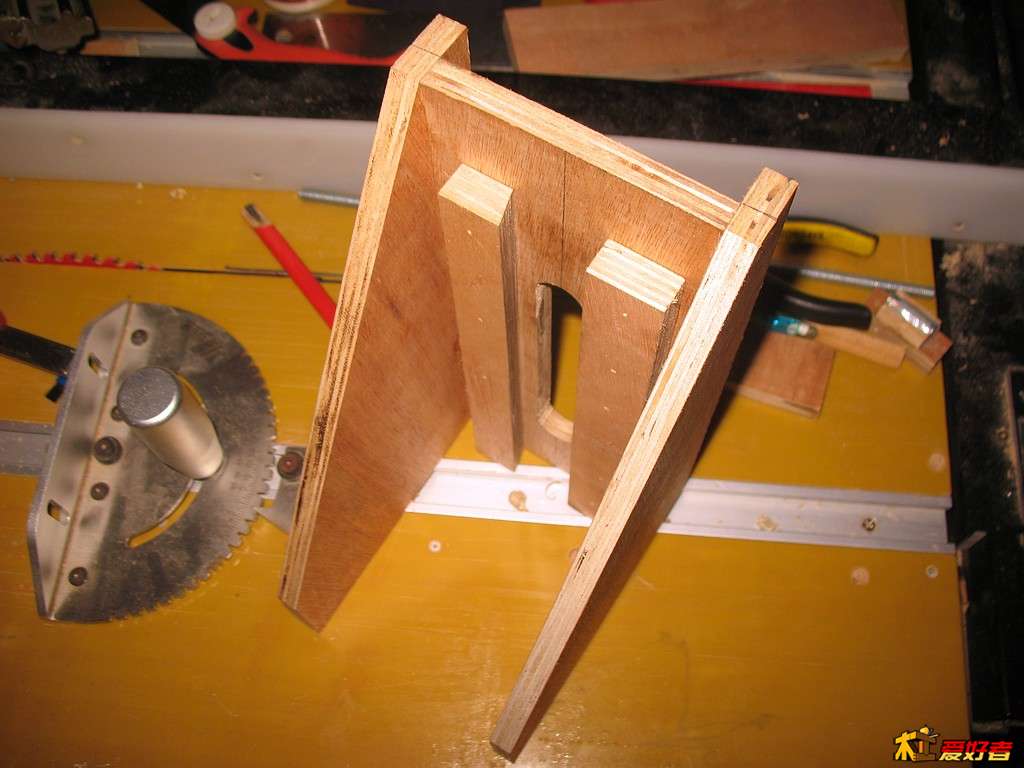

装上侧板


滑条装上活动滑板


与框架连接，左右很紧密，往上拉有旷量，只好在框架两侧板各加一木条限位。装好限位木条后，有点紧，用砂纸慢慢修，花了大半天时间弄好了，用铅笔涂过接触面以后，滑动很顺畅，而且有阻尼感，我简直以为是液压的了。

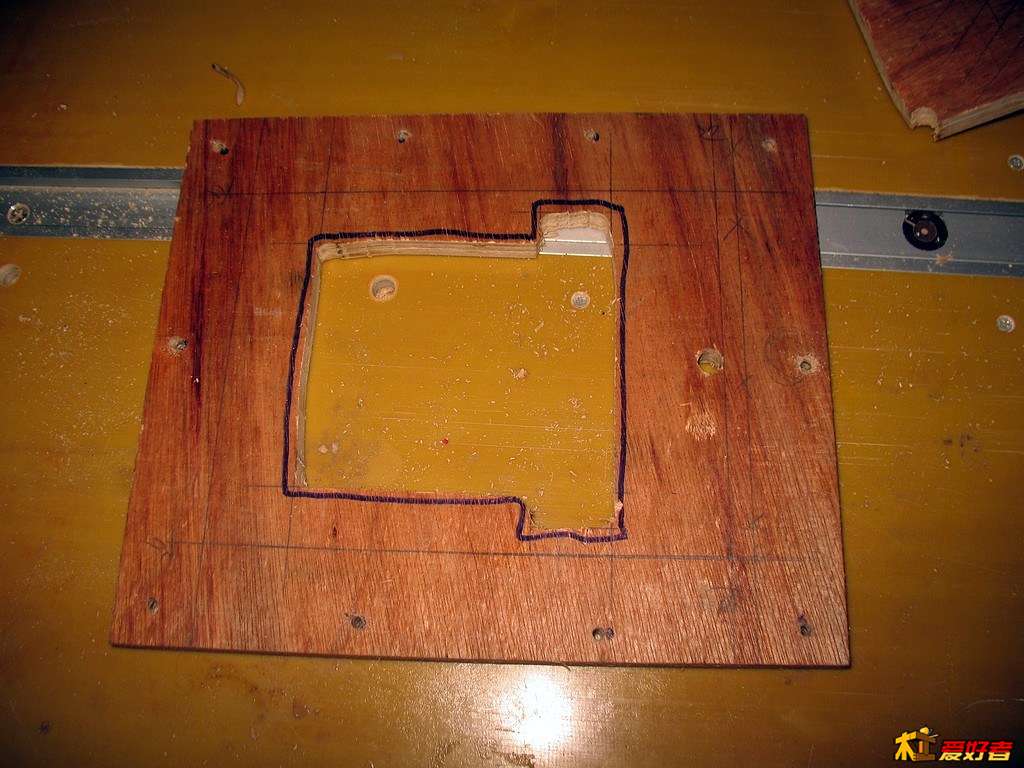

框架顶板，中间开孔给修边机升出台面换刀，四周钻孔给固定在台面上，这样整个系统是和台面连接一起的，只要倒装的箱子内空高于27cm就可以用，不怎么挑箱子内高。甚至可以直接一块台面架空来用。

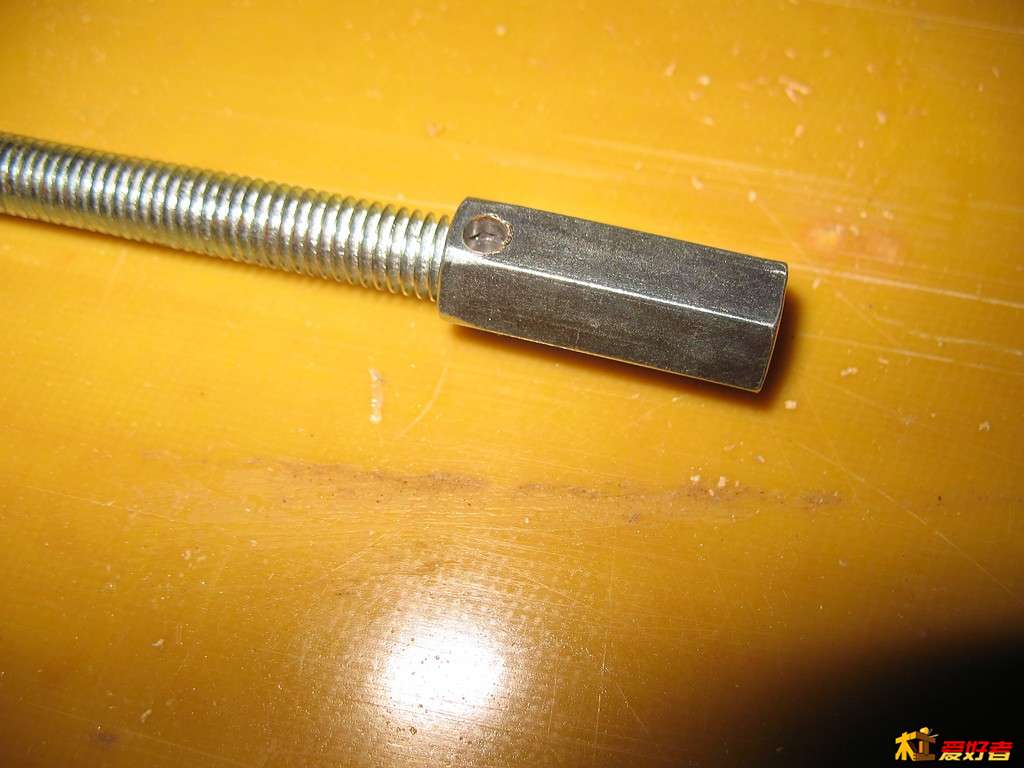

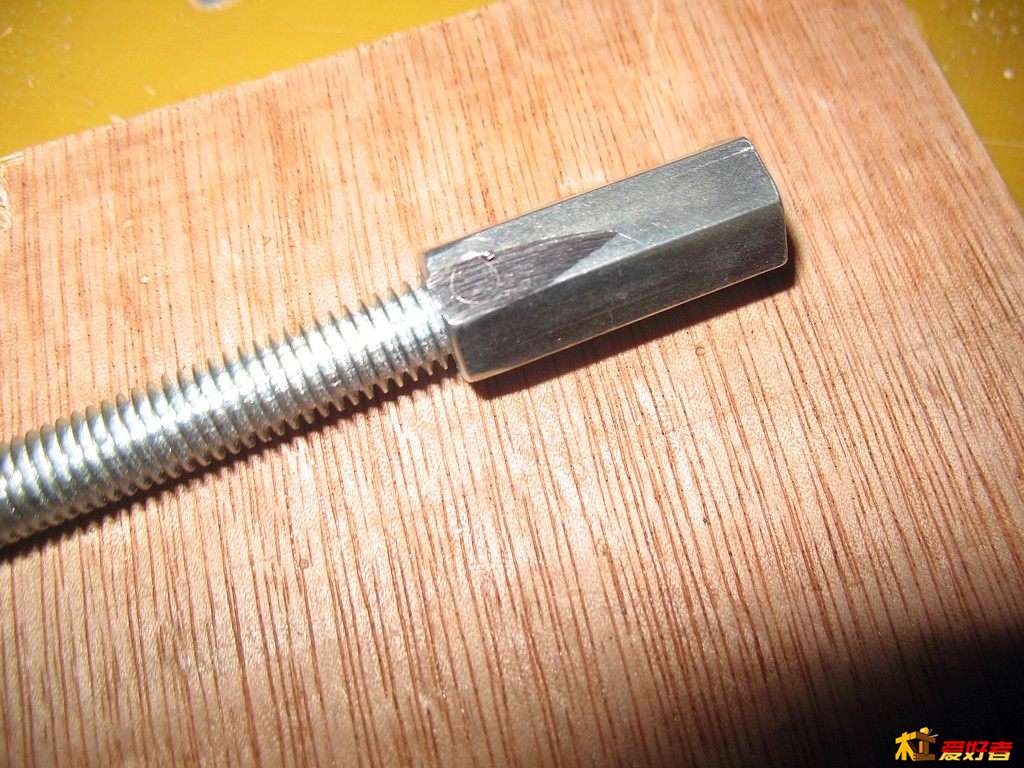

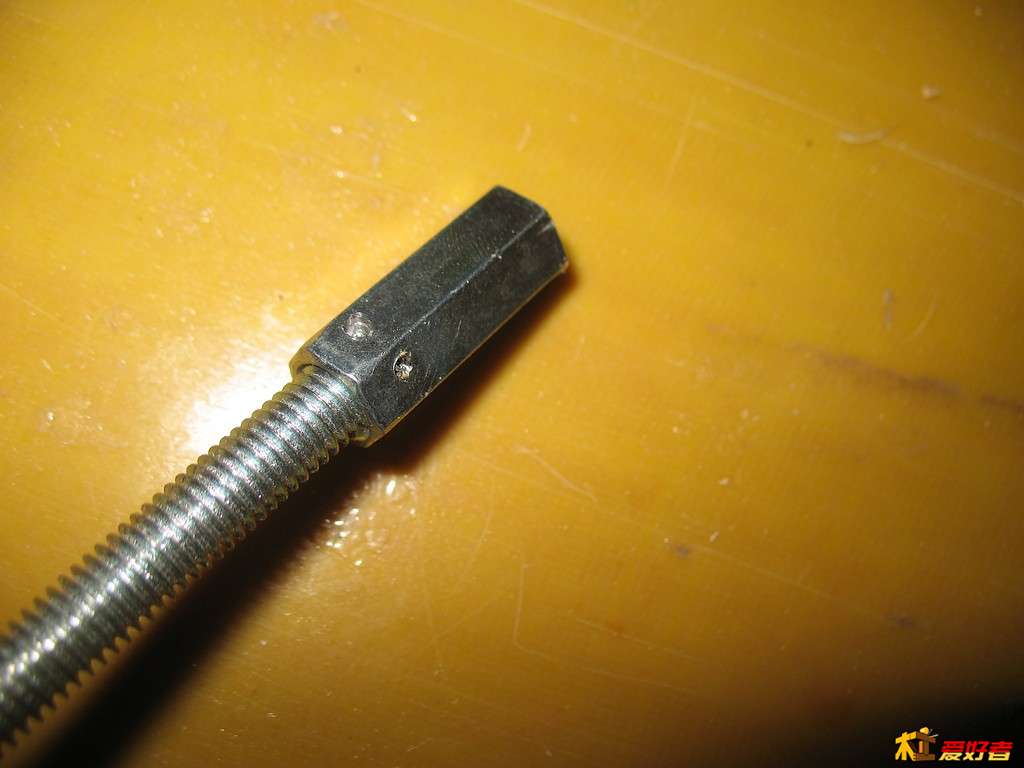

M8螺杆一头拧上加长螺母，钻孔给插个销。从1.5 2.0 2.5，断了3个钻头，最终钻了个3mm的半透。


失败的印记，想不明白怎么会断的，镀锌的4.8级赢了镀钛的钻头。


装好销子，用角磨手持来磨的，磨过头了。。。

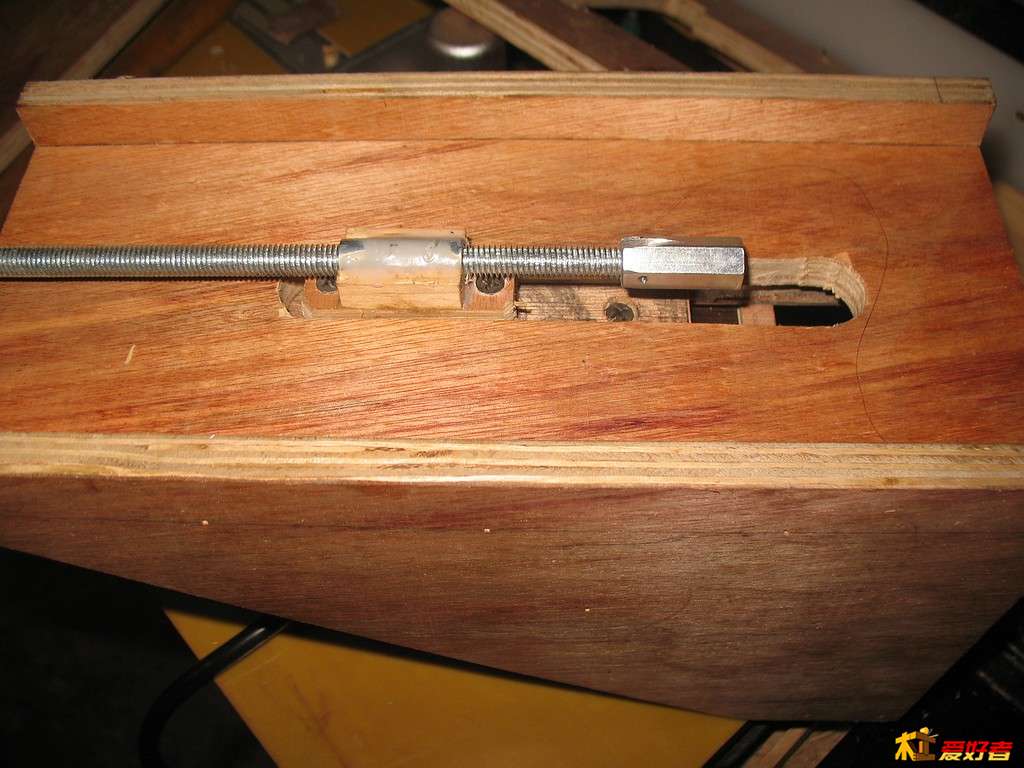

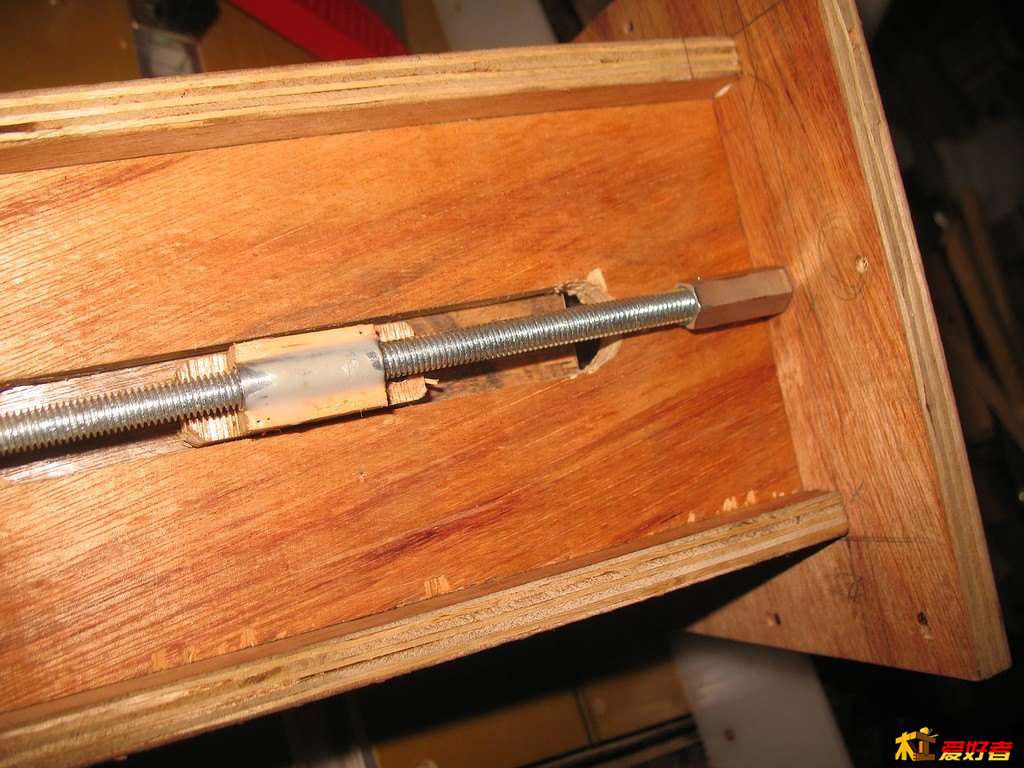

装到滑板背后

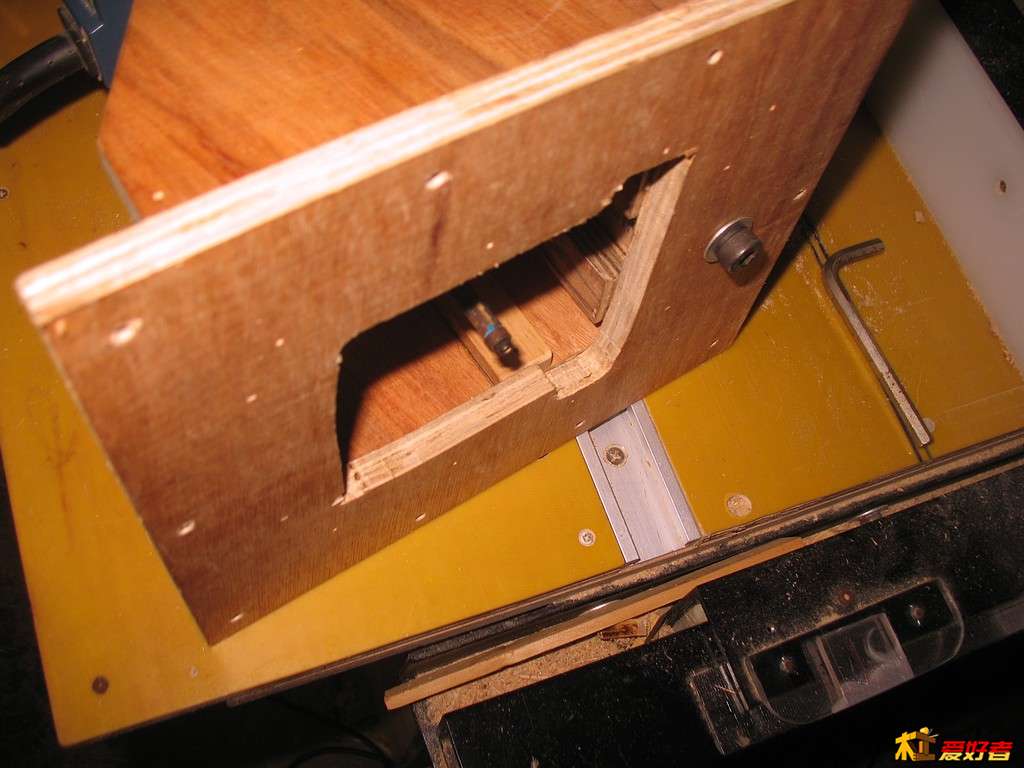

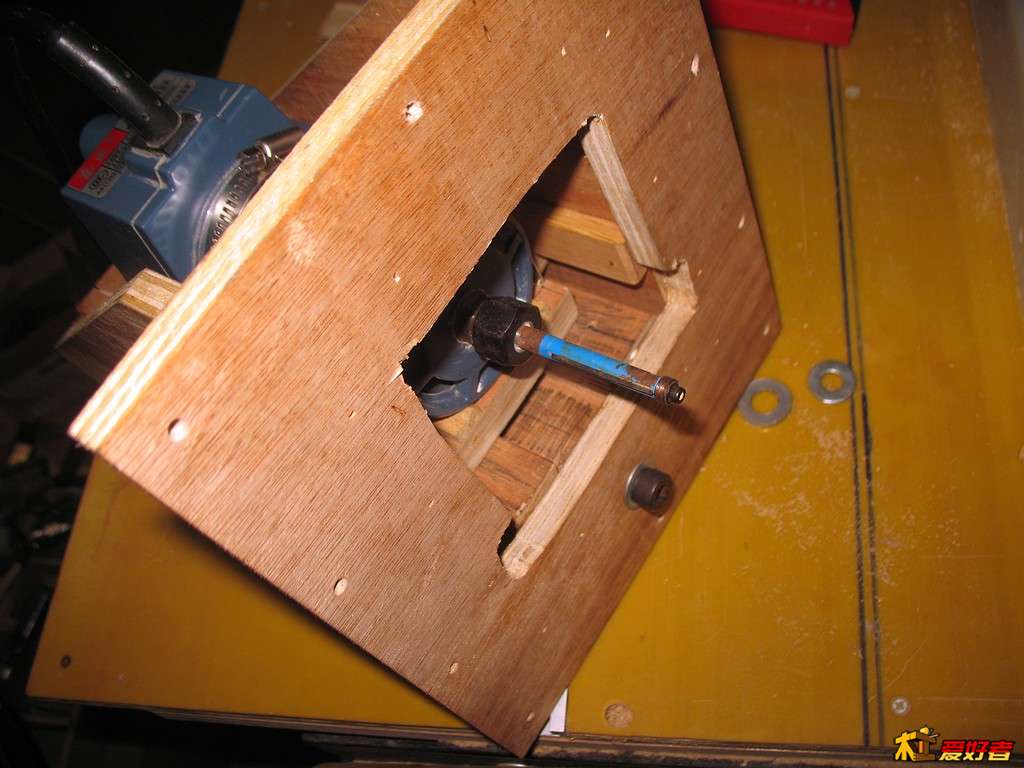

装上顶板

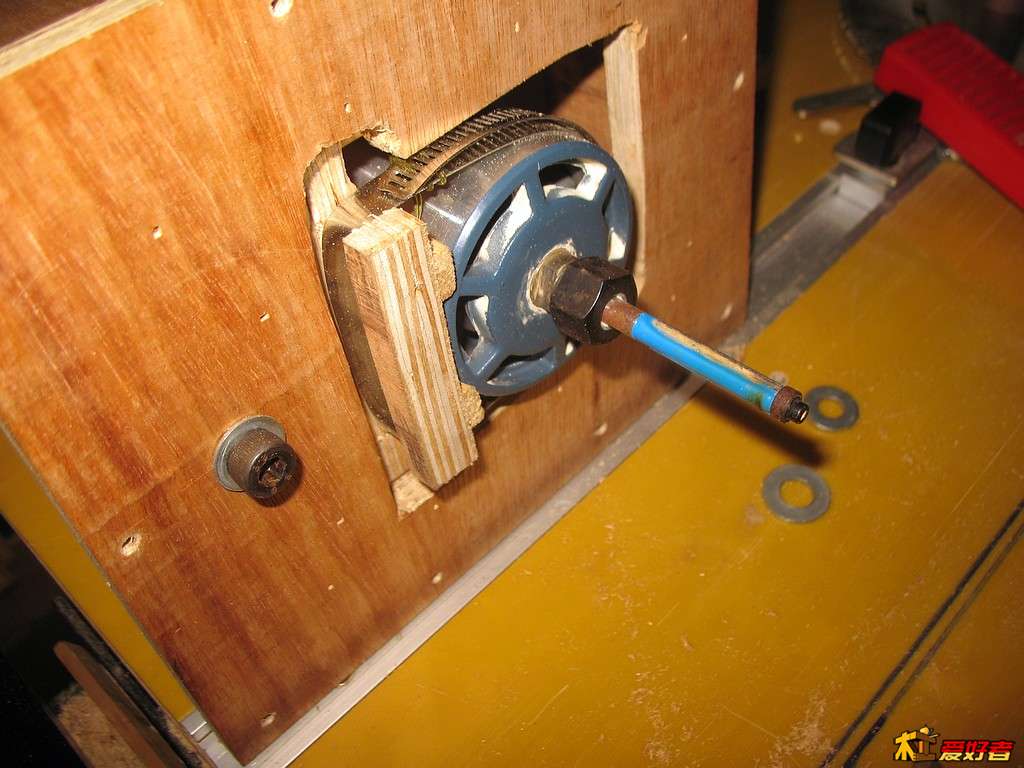

顶板用个M8的内六角穿过去连上加长螺母的另一头传动。手指直接拧螺母可以升降，就是要点劲，以后装好台面就要用冲电钻来拧了。

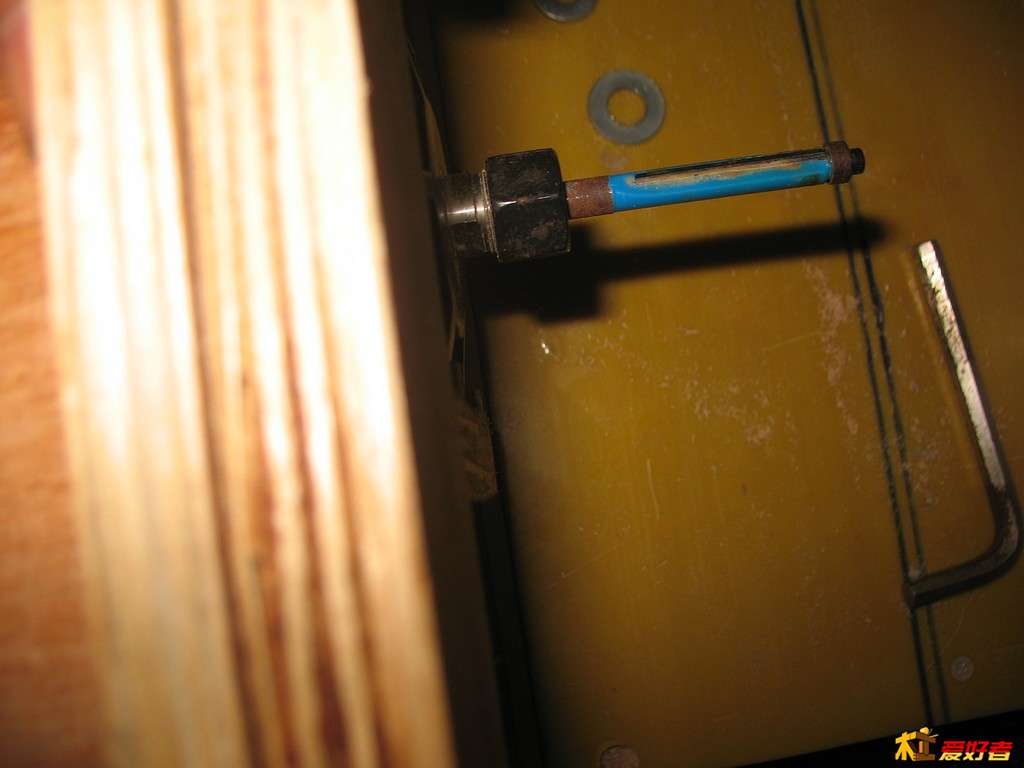

最高的时候，高出顶板16mm，就是说台面小于18mm就可以在台面上换刀。


方大王的修边刀，用了三次，加起来不到8米，发现有点弯。。。


收到最底下和顶板齐平，就是说即便再长15mm的刀具，装好以后也不会超出台面。

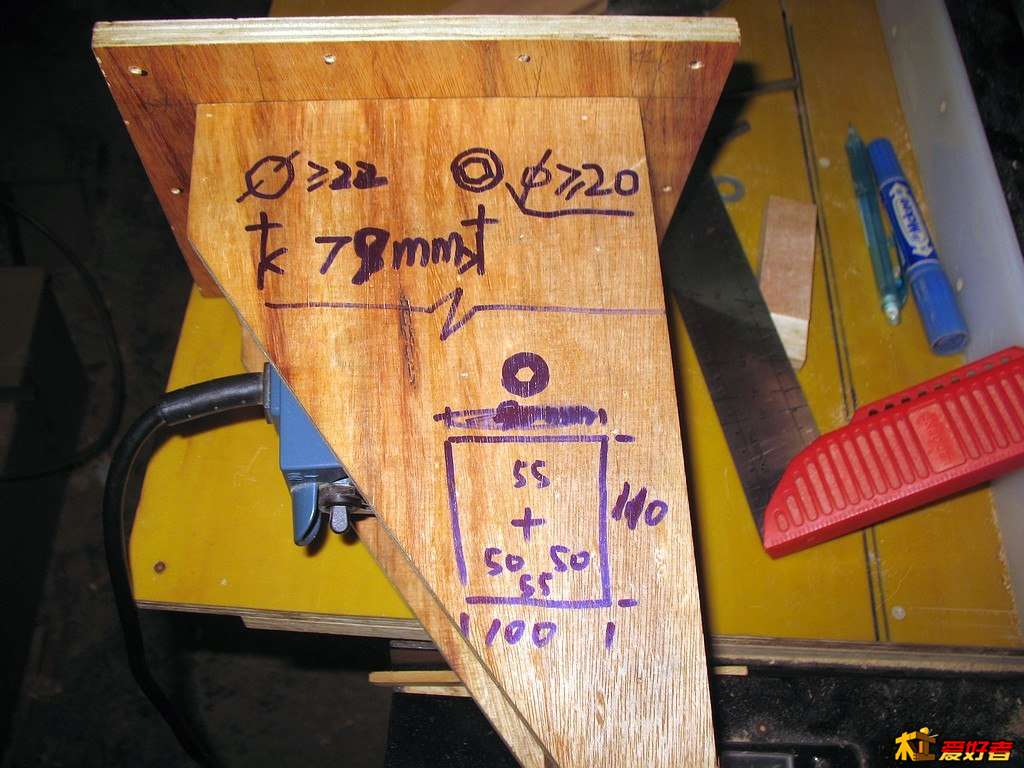

在侧板标注安装参数和台面开孔参数，以后就不用量了，按照这个来弄就好。

又木堂

看着不错，精度如何？

白沙烟

坐一下沙发，慢慢欣赏。

树叶开心

又木堂 发表于 2014-7-29 19:15
看着不错，精度如何？

还没找到好的台面材料，没装起来呢，不知道精度，目前单边夹在桌上开机目测轴还是很稳的，就是刀子微微有点弯所以刀子有虚影。

公输子门下

制作和改进装备，其乐无穷。

四轮越野

木头做的久了各种变形,脱胶,,,,,,,,,,,用金属做好点.

白沙烟

树叶开心 发表于 2014-7-29 19:28
还没找到好的台面材料，没装起来呢，不知道精度，目前单边夹在桌上开机目测轴还是很稳的，就是刀子微微有 ...

开心兄，到底是刀杆弯，还是修边机同心度不行，检查一下盼告知，一直想买台同心度好一点（0·2mm以内）的电木铣，能推荐一个吗？另外不知那个奥奔行吗。

广东老徐

不错，花心思了

一丑牛

树叶兄弟,你可以搞机械设计了

yjh10110

其乐无穷！

biti2002

这个详细制作过程，就得给加分

纪海全

这么精细的计算，非常巧妙的设计，拜读

大头鬼0071

封在木头里散热会有问题，而且修边机功率不大，想倒装当电木铣用恐怕也就会不了

8090

留个脚印慢慢学习

树叶开心

白沙烟 发表于 2014-7-29 20:14
开心兄，到底是刀杆弯，还是修边机同心度不行，检查一下盼告知，一直想买台同心度好一点（0·2mm以内）的 ...

修边机同心度没测，刀杆偏头部的地方弯的，肉眼都能看出来。
我就用过两台雕刻机一台修边机，目前雕刻机是worx的，我觉得很满意了，不过倒装掉了，所以才买的东成修边机，所以不知道如何推荐给你，用的不多。worx用12mm的金工刀，出来的槽是12.1mm，不过因为是杉木，很软不排除游标卡尺压入了木料。
0.2mm以内的抖动应该好点的牌子的机器都能打到吧，我觉得这标准很宽松了，虽然我从未测过，但0.2已经是一张纸的厚度了，即便我的小台锯精度那么不好，经过锯片放大，也才0.2mm左右，雕刻机的主轴贯穿整个机身，那么长的轴，精度不会太差的。奥奔的我没用过，不过我也挺看好的，看着用料挺实在。不过暂时只想买大有1316，下压的不想再要了。
