POWERMILL计算刀路慢怎么破？？？

tkorn

刀路都要出几个小时，那雕要多久？

心灵鸭汤77

tkorn 发表于 2014-7-23 22:51
, V' M, B. h1 v! e& o刀路都要出几个小时，那雕要多久？

8 x( ^4 U9 m3 S这个关系不大，雕多久看机器，算刀路看电脑
: l6 m3 T# L$ T' n  C

空调扇

这个图不复杂，用artcam2009做就行了。清残余才用到PM

铁刀

换，机器，软件，肯定哪个出问题了

无味饮

看兄弟的IP显示也是济南的以后要多多请教兄弟了

心灵鸭汤77

无味饮 发表于 2014-7-24 10:57
1 r1 R+ r: S9 v: F4 ~看兄弟的IP显示也是济南的以后要多多请教兄弟了

+ ]2 H7 |3 H8 i) ~. l4 e& w  x+ F- W互相学习

睡务局局长

装PM2012 X64版的吧，计算很快，导进去的模型面数20万以下也足够了。

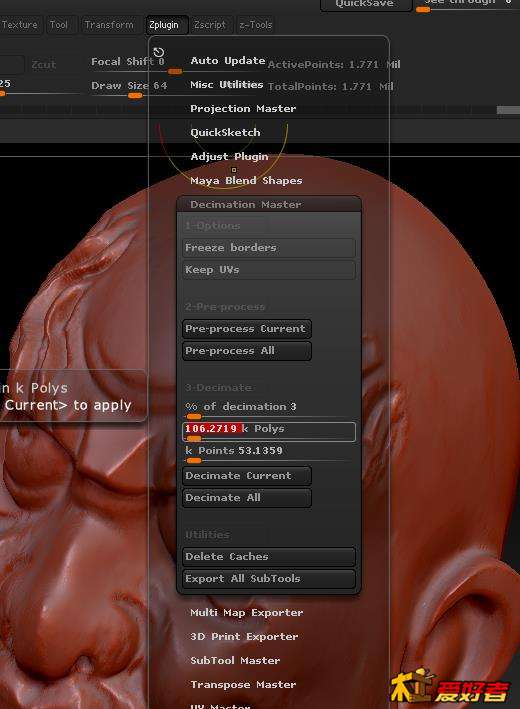

你的模型是ZB做的，直接用ZB减面插件decimation master降面数，除非想连毛孔和皮肤纹理都刻出来。
  Y; G# ~% H5 [1 b  }( u0 b4R以上版本都合并了不少好用的插件。不要用原来的那个REMESHER和DYMESH，那样的话面数减了细节也没了。
# j  q1 k* S) ~) {' Y最高细分时做完模型了再直接用插件生成低面数的输出给POWERMILL计算。
: Z/ P9 `' U7 I  h) }: Z/ r

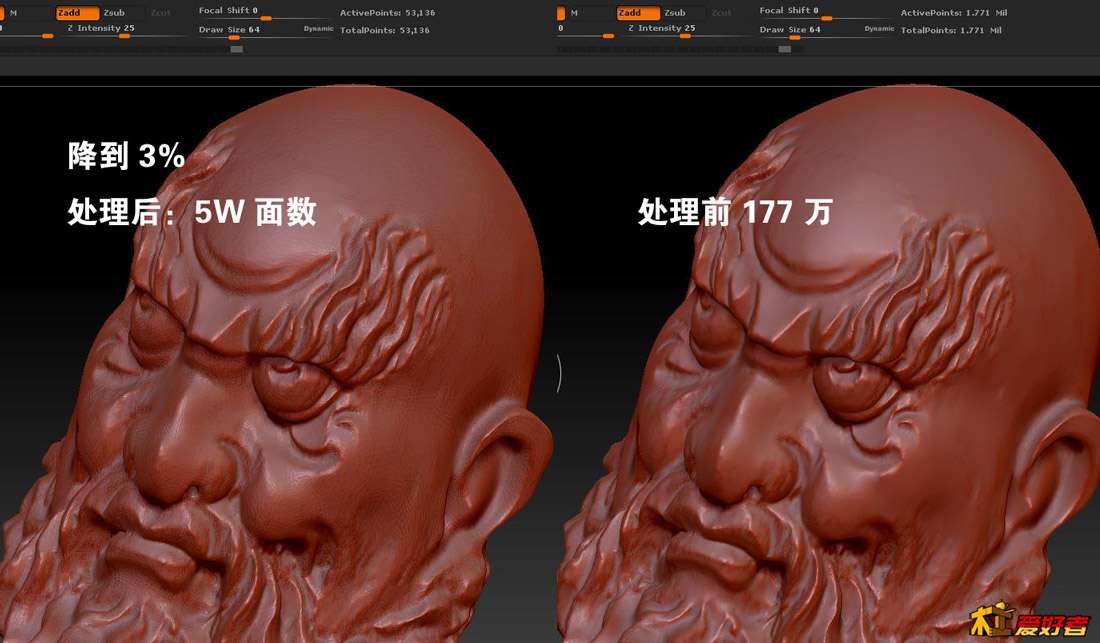

对比图



! a+ A" s, x6 v: n# x. C布线结构变了，不过细节改变不是很大，不会影响雕刻的。

) k9 N/ a& Z& x" _+ |

心灵鸭汤77

睡务局局长 发表于 2014-7-24 15:21
4 w2 T9 p$ d! n# [2 \7 b; t7 m+ T: B装PM2012 X64版的吧，计算很快，导进去的模型面数20万以下也足够了。
+ j, o+ a7 G# |+ T4 f你的模型是ZB做的，直接用ZB减面插件 ...

谢谢局长，说的十分详细，我立马去试试

心灵鸭汤77

睡务局局长 发表于 2014-7-24 15:21
" j" |/ b( h9 y6 l- g5 n& p  z装PM2012 X64版的吧，计算很快，导进去的模型面数20万以下也足够了。
* g  _9 W# E, U1 Z3 ]- ~, ]' ~你的模型是ZB做的，直接用ZB减面插件 ...

我撞了ZBRUSH 4R6 没找到导入STL文件的菜单怎么
7 w) g$ ?( G# v8 S( @

睡务局局长

心灵鸭汤77 发表于 2014-7-24 16:14
我撞了ZBRUSH 4R6 没找到导入STL文件的菜单怎么

9 E$ V7 x+ c  ASTL导不进的， 能导OBJ， 我平时是在3DSMAX里导出OBJ给ZB用的
再用ZB导STL， 3DSMAX导出的STL 在PM里不认
你那个行距是不是设得太小了？ 按20MM直径的模型，照你这个设置是每次转动0.05度的角度，模型表面转动距离才0.008mm，这要转多久才刻完啊。
+ j) T, v' d  {/ ^  [! |设0.3就差不多是每次转0.05的行距了

心灵鸭汤77

睡务局局长 发表于 2014-7-24 16:25
STL导不进的， 能导OBJ， 我平时是在3DSMAX里导出OBJ给ZB用的
9 ?4 |, Q- n0 _7 C) T# |, @再用ZB导STL， 3DSMAX导出的STL 在PM里不认 ...

3 @6 J) j( K) `用这个导入的不知道对不对，行距还是按浮雕的行距设置的，{:1_220:}

睡务局局长

心灵鸭汤77 发表于 2014-7-24 16:14
我撞了ZBRUSH 4R6 没找到导入STL文件的菜单怎么

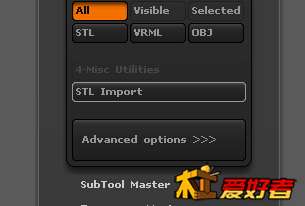

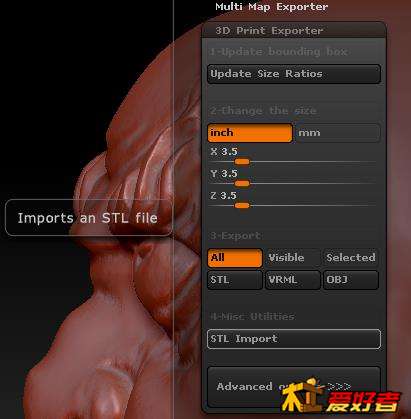

# P( m/ k  \6 \$ }" ~我到ZB里看了一下， 在那个输出STL的插件里可以导入STL的
/ Q% b4 n% u' B1 s4 _4 Z0 R  u
以后不用到MAX里转了，MAX焊接点功能太渣，导入模型很慢
( z% i% l# X7 M: u

心灵鸭汤77

睡务局局长 发表于 2014-7-24 16:30
0 m  {( D; ~6 M* X. P我到ZB里看了一下， 在那个输出STL的插件里可以导入STL的

以后不用到MAX里转了，MAX焊接点 ...

这个ZB软件太难用了，全是英文

睡务局局长

心灵鸭汤77 发表于 2014-7-24 16:34
2 c8 `. M: C  E1 L这个ZB软件太难用了，全是英文

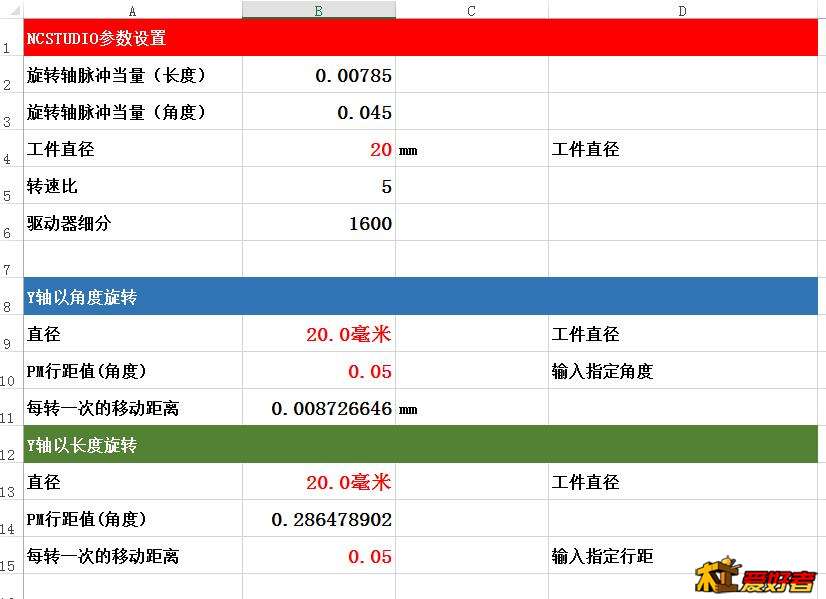

昨天做了个表格用来算角度的，这样比较容易在PM里看出设置的那个行距（实际是角度）的数值对应精度的变化
2 ^7 z1 \. s: g: i9 K+ J附件有个XLS表格
( m/ b- Q! S* x# w% L5 D
CNC设置.xls (28.5 KB, 下载次数: 1570)

2014-7-24 16:49 上传

点击文件名下载附件

' U  F, Q5 Q5 \+ W$ y

心灵鸭汤77

睡务局局长 发表于 2014-7-24 16:52
6 y9 e7 c: E" _: I+ u  V昨天做了个表格用来算角度的，这样比较容易在PM里看出设置的那个行距（实际是角度）的数值对应精度的变 ...

太给力了
