我的车床加装电机双轴成珠，低成本，简单实用。

yljhl · 发表于 2014-7-21 01:48:49

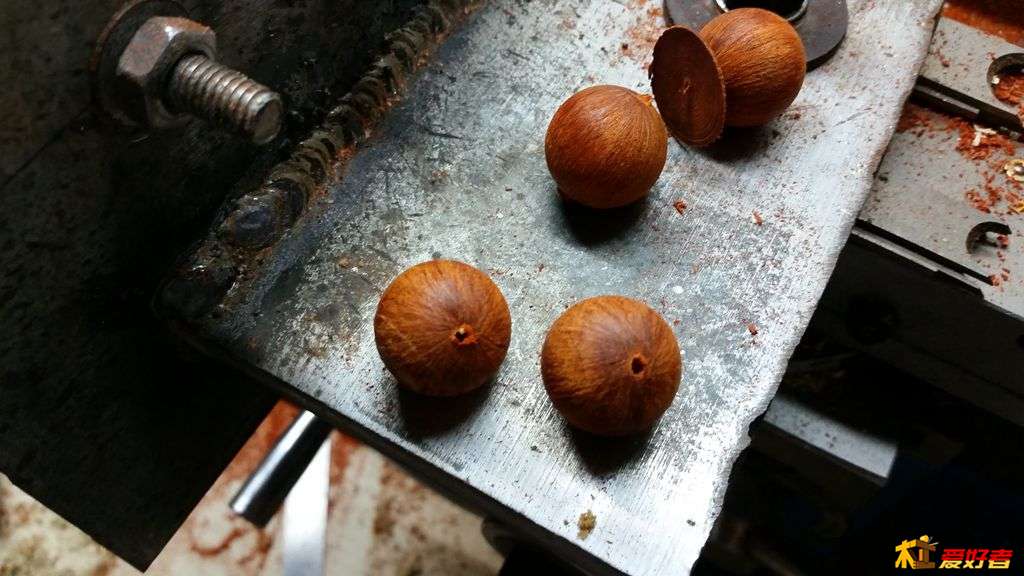

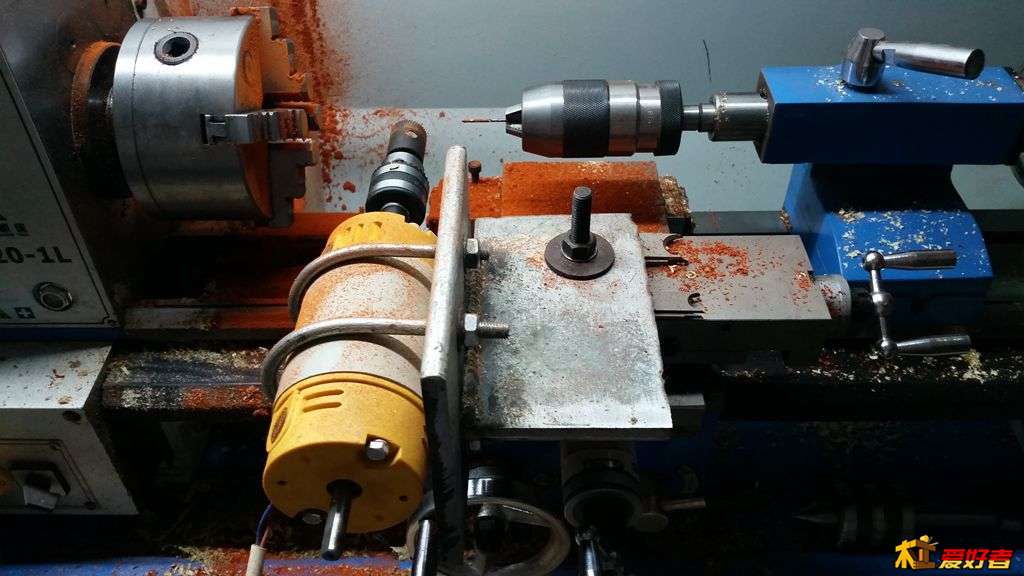

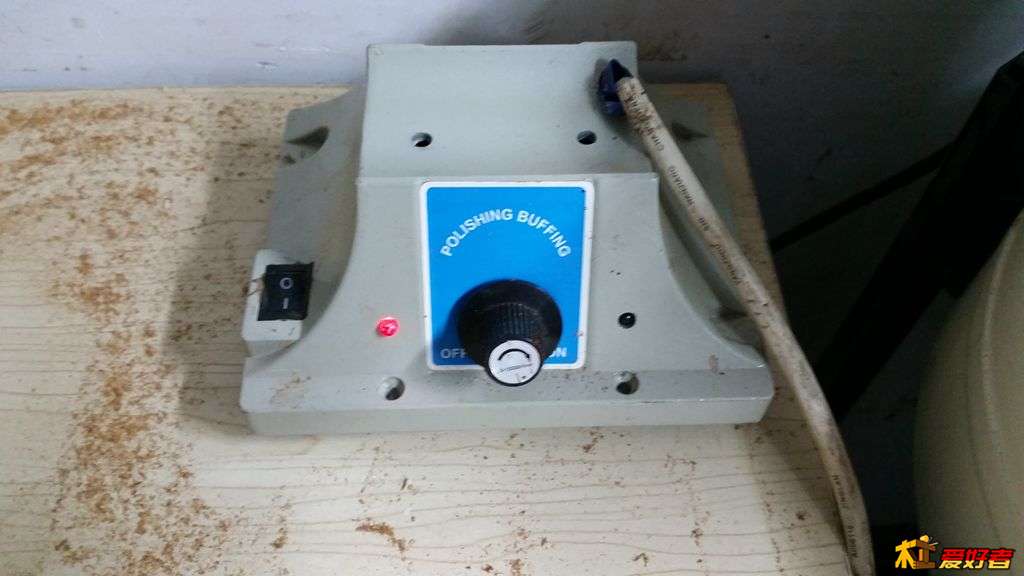

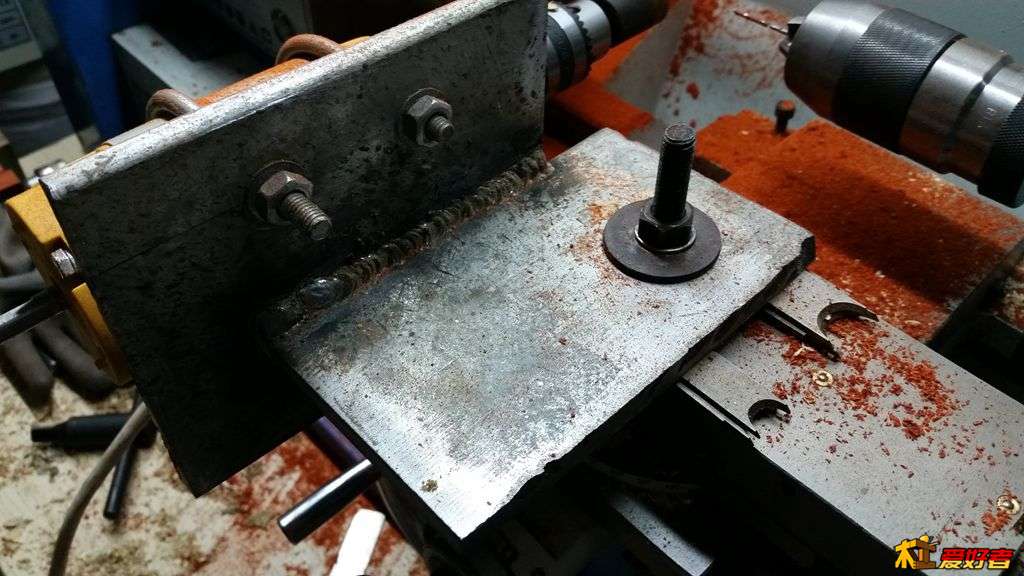

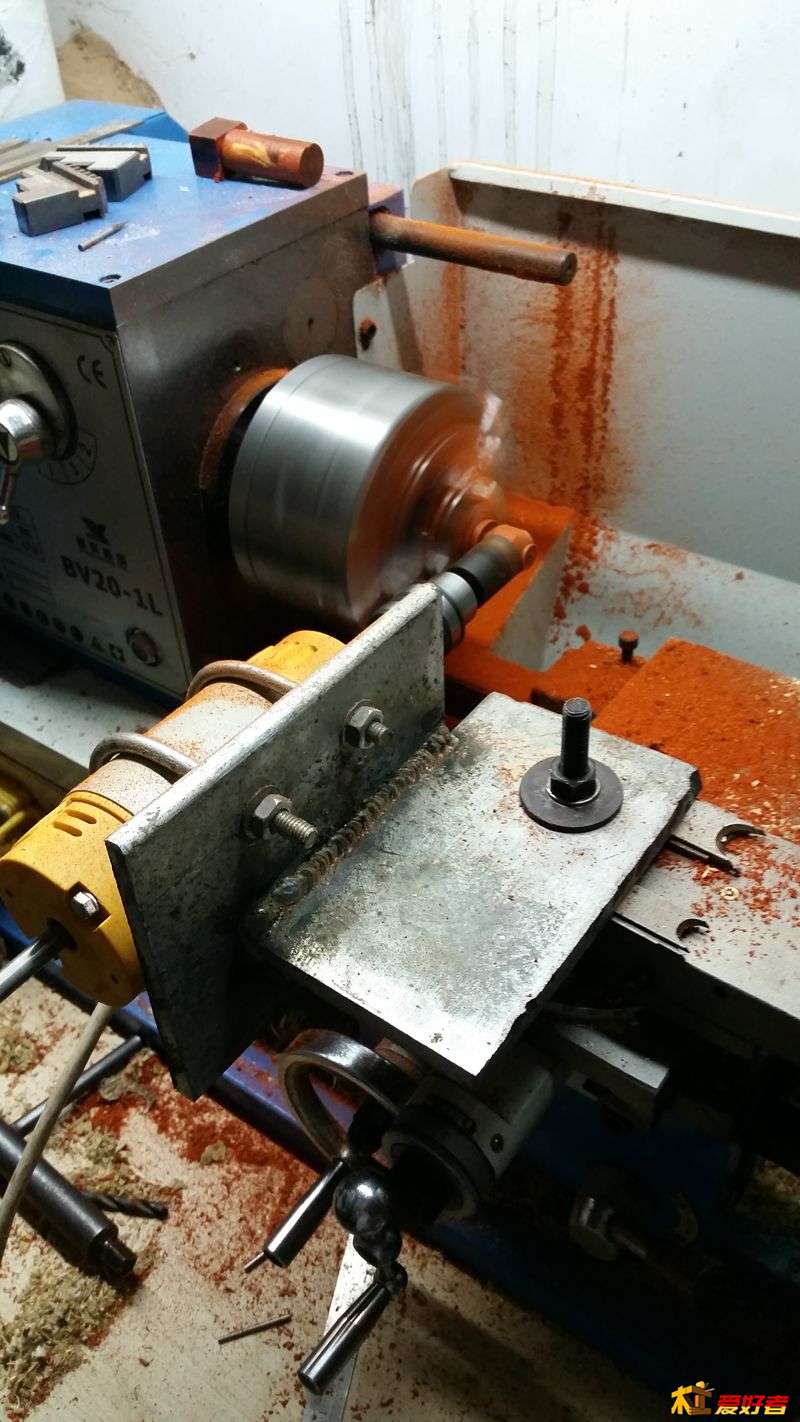

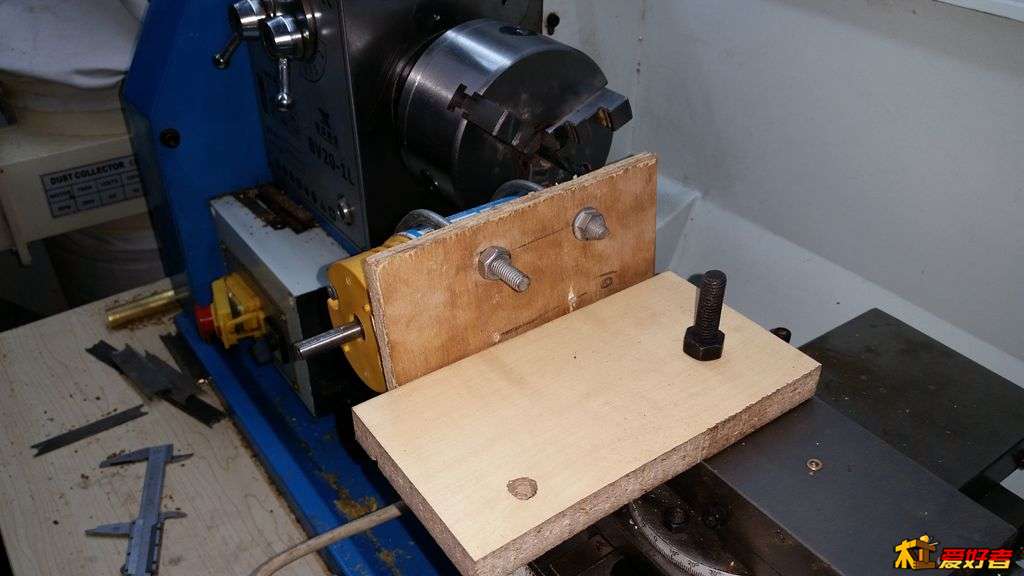

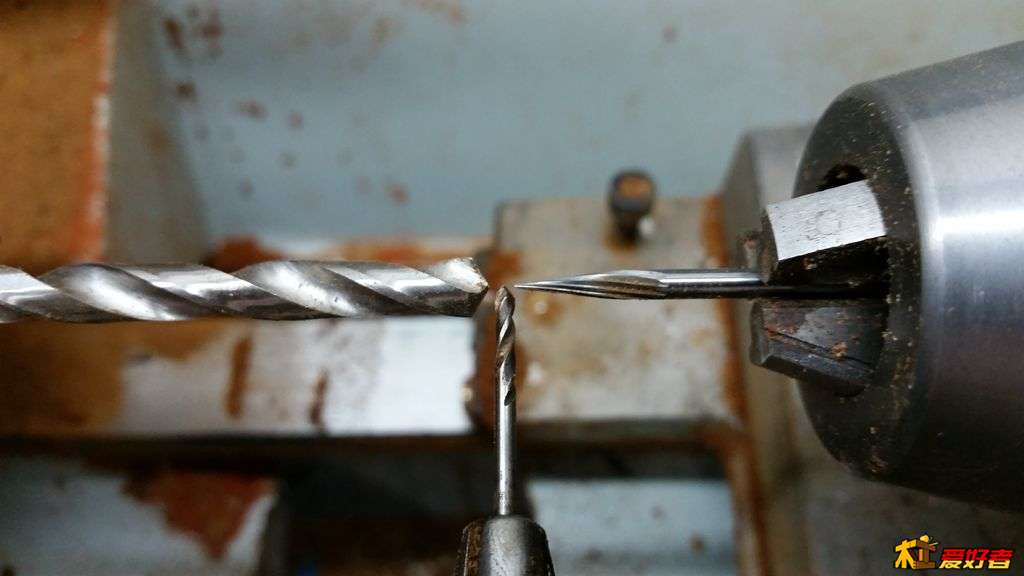

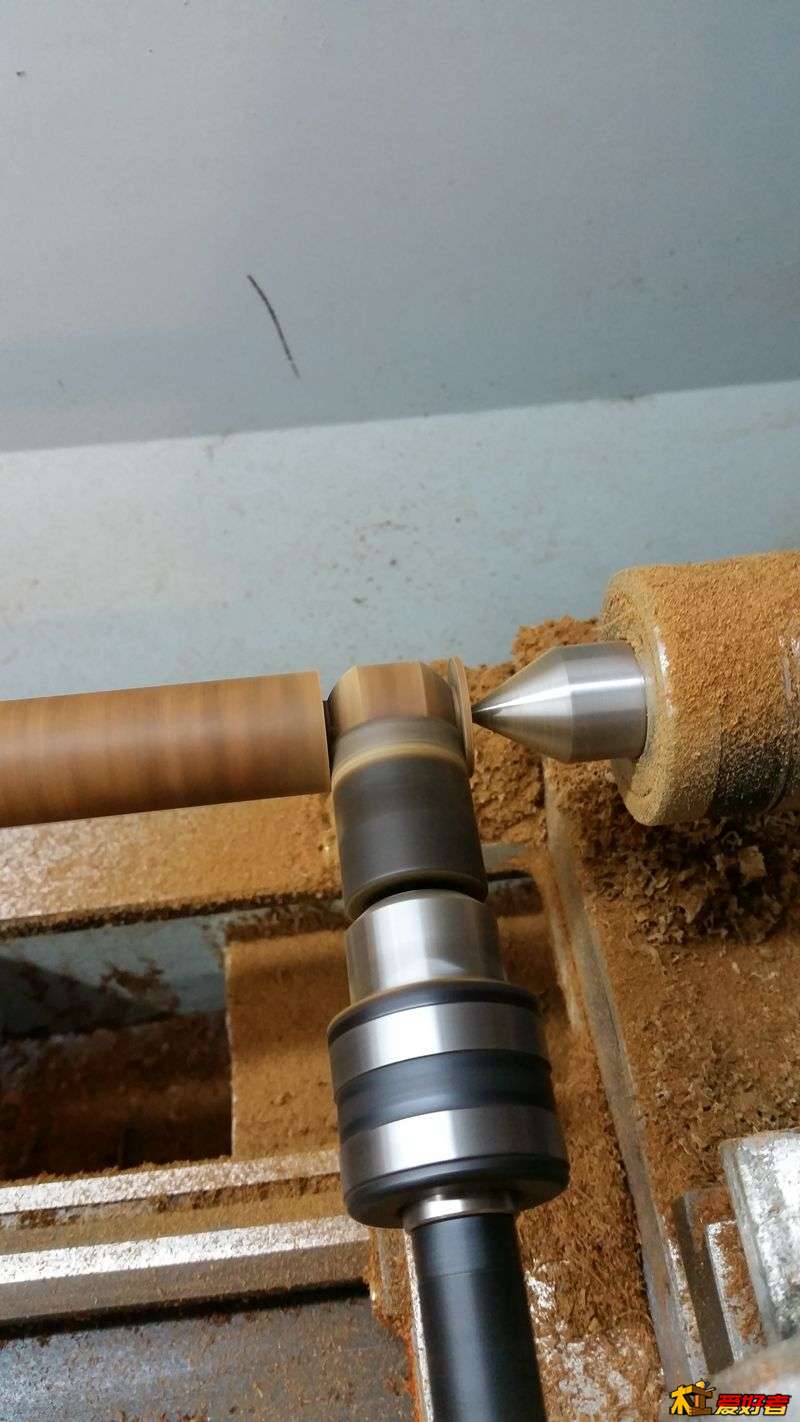

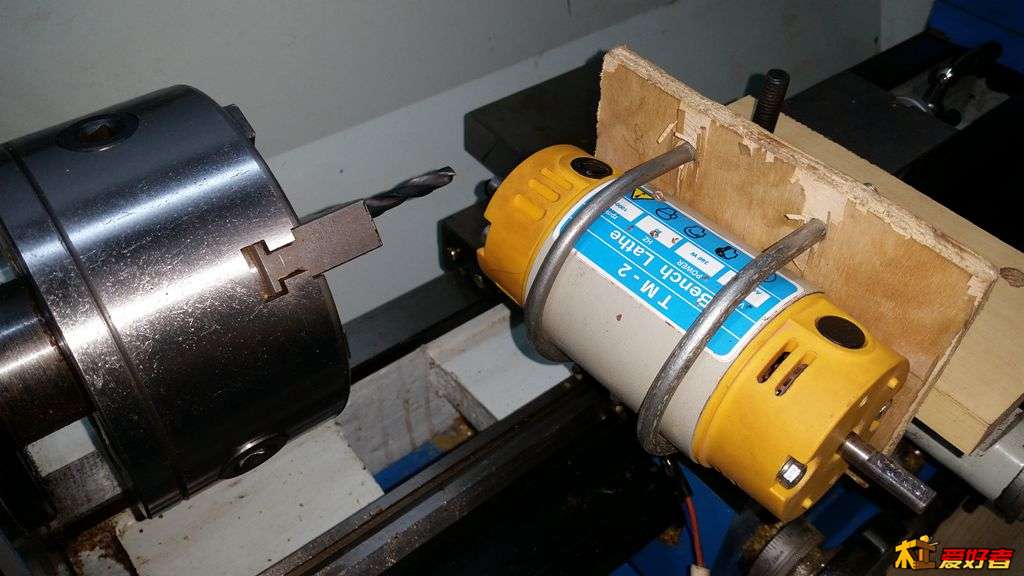

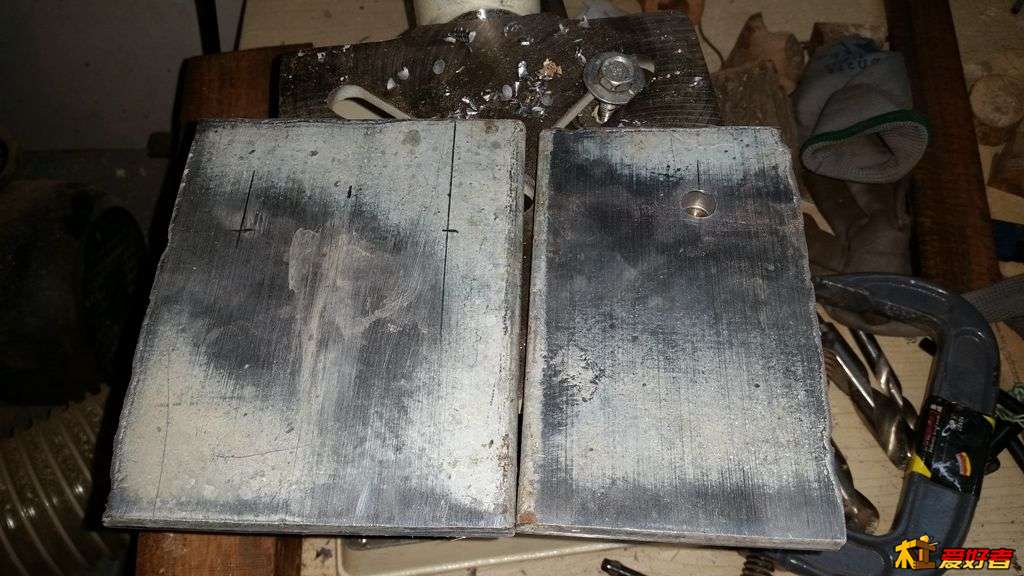

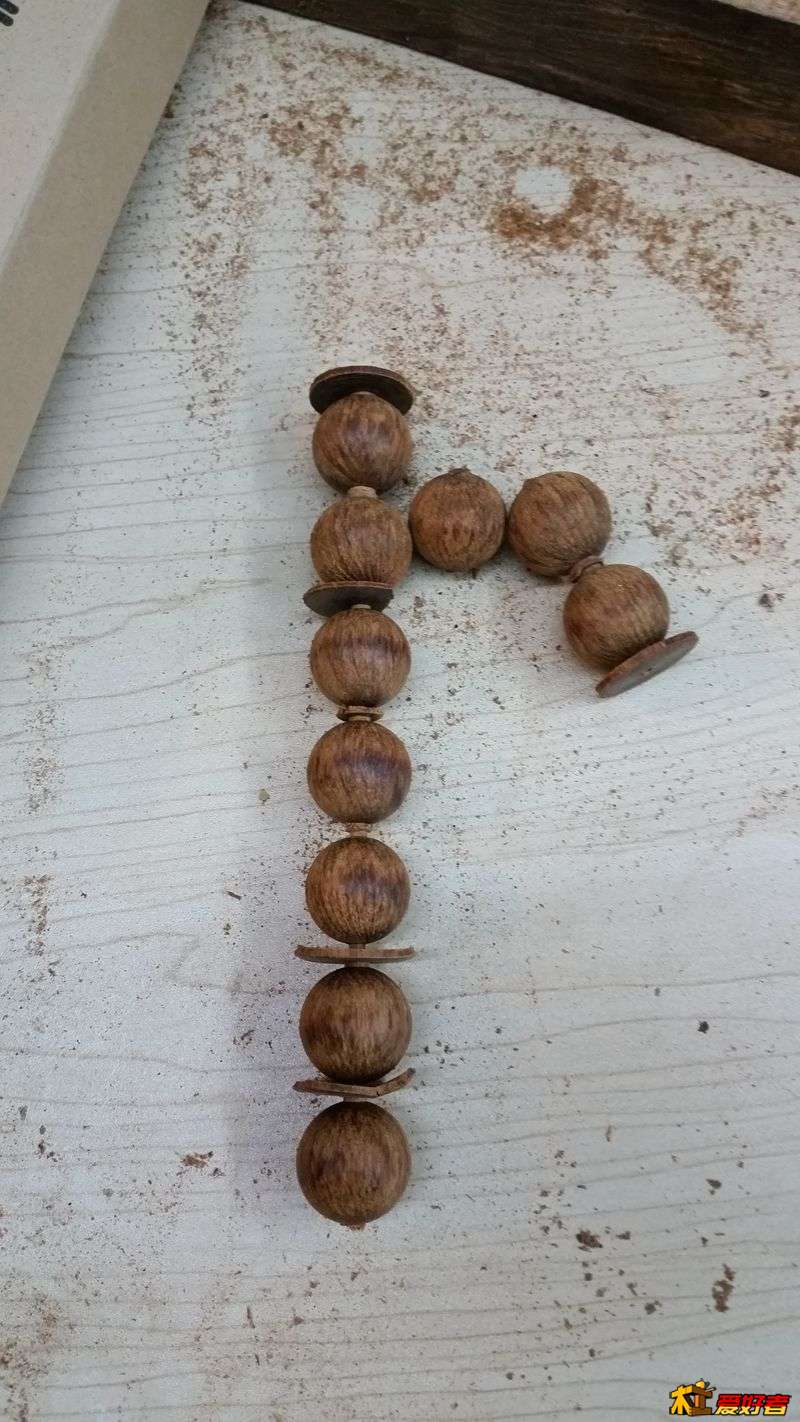

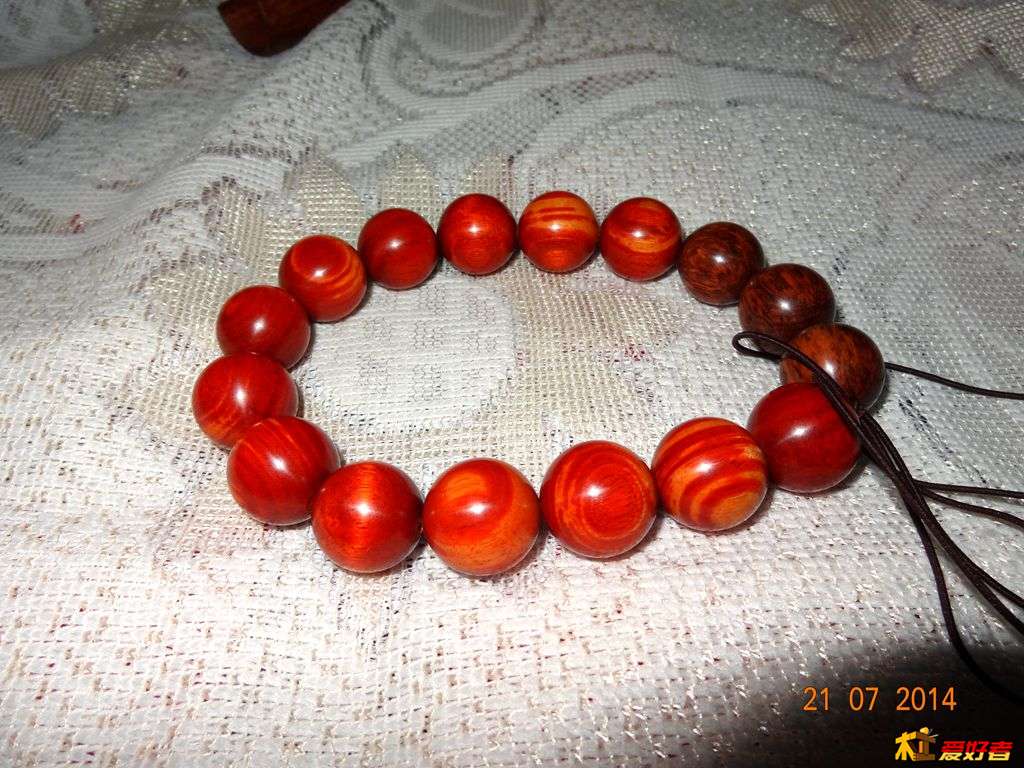

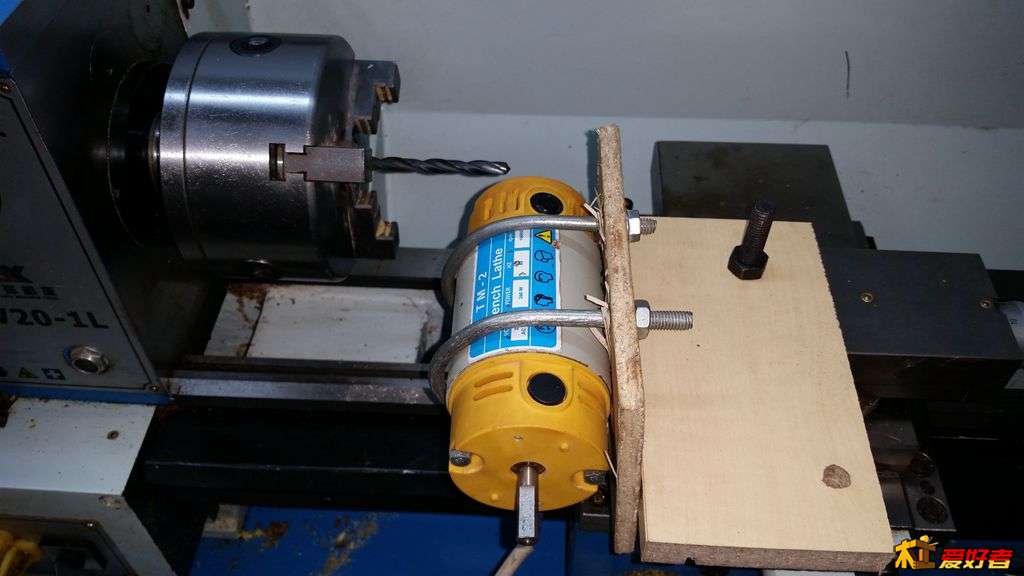

自从有了车床就想加装个电机来做珠子，期间也想过也做不了几串就用台钻+佛珠刀除了费点事偶尔做的珠子不是很规格打磨麻烦点别的也没啥，主要是看到论坛里其他朋友加装电机对车床改动挺大，做珠子时装电机固定做完了还卸掉电机装刀架等太麻烦，直到最近常用的20和18的佛珠刀用的很钝了，刀口还崩了两小块做出来的珠子毛刺很多，再买佛珠刀吧也不便宜于是还是装一个电机试试，没事闲着也是闲着捣鼓吧，在淘宝上看了很多电机一直不知道选哪种好，最早准备买交流的大电机但固定是个问题一般这种都是固定在车床后面在托板上安装支架，这样就要在托板上打孔总觉得不太好，后来考虑在前面加装，可是前面装大电机更不太现实，于是看好了雕刻机的主轴电机，主要是主轴电机体积小重量轻固定起来方便些，就想做一个支架一侧安装电机一侧放在刀架上跟换刀一样，后来考虑支架电机一侧明显偏沉工作起来震动不知道是不是受影响，再想想干脆把刀架卸掉反正就一个扳手也方便，支架解决了就剩电机了，淘宝上主轴电机很多，200W300W一直到2.2KW，太大用不到，太小怕功率不够最终定在300-400W，继续淘宝，主轴电机基本都是直流电机要用必须配电源和调速器还要配夹头电机座等看了看整套基本都在500左右，有点舍不得500块可以买好多木头了，这样又等了几天，前几天没事干磨以前做出来的珠子用最早买的小台磨，磨着磨着看到小台磨电机大小跟主轴电机差不多就想把它装上是不是可行，想到这立即动手，先做个木头支架比划一下，可行，固定电机最早想用厚钢板车个直径和台磨电机一样的底座把台磨电机固定到支架上，可是手头也没有合适的钢板再说车好了还要打孔攻丝太费事，抬头看看地下室固定下水管的U型卡，用这个应该可以，于是在木头支架上打眼买来两个U型卡，把台磨电机拆下来固定上看看挺牢固，剩下的就是把台磨电机电源线加长和底座分离，试试运转正常。找个电焊摊子锯两块铁板，考虑到减小震动直接用10MM的，拿回来比划好打眼把电机固定上，两块铁板位置也比好，这里比较费劲因为手拿铁板和电机总拿不稳总是和车床主轴轴心对不正太精确不了，后来想想干脆宁低别高了，低了可以垫东西，高了就比较麻烦了，再到电焊摊焊好。卸掉刀架把支架安装好，比主轴轴心低了大概2MM找东西垫好试了试挺合适。淘宝定细齿佛珠刀，焦急等了三天，到手后立即装上开工，科檀小料一次成功。总共花费U型卡4元，铁板加焊接20元，台磨电机不用了从车床上卸下来放到桌子上还可以正常使用，一举两得。就这么多吧，累死了好久没打过这么多字了，剩下看图吧。
