为广东吴川"心灰意冷“朋友做的车床。

huj555 · 发表于 2014-7-23 08:14:11

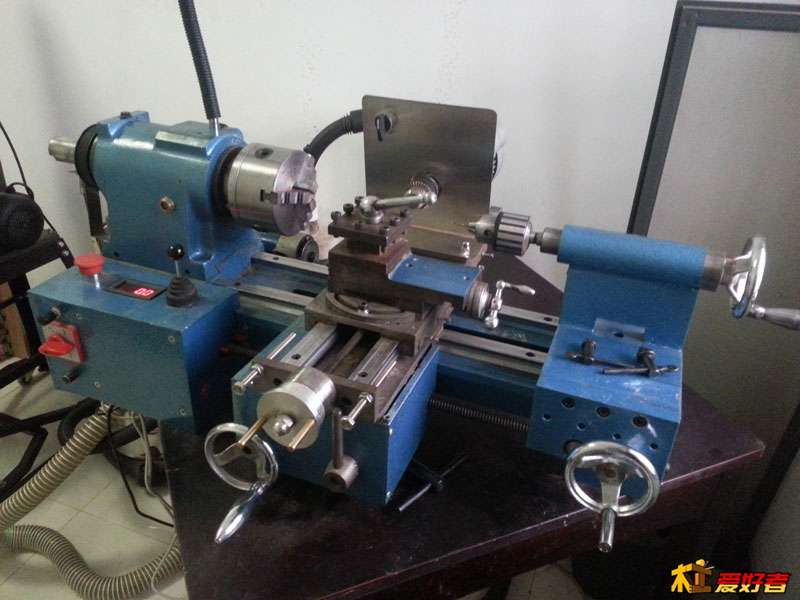

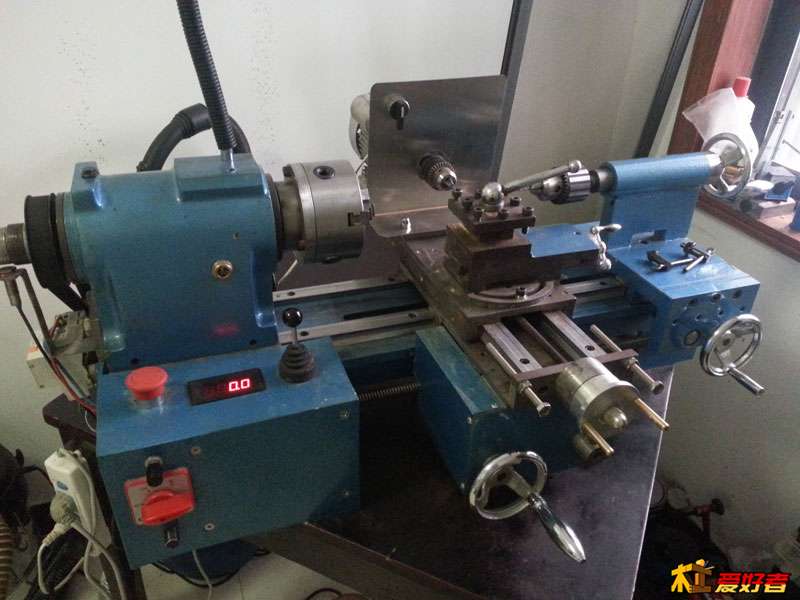

马师傅的帖子一定要顶，这个我根据马师傅的帖子自己做的床，其中得到了很多马师傅的指导和协助。

Pdca · 发表于 2014-7-23 09:04:08

强贴留名。马师傅的作品一如既往的好啊

362938688 · 发表于 2014-7-23 09:21:57

好手艺！尽www.bjtzwy.cn在这坛子

热爱DYI · 发表于 2014-7-23 22:32:35

开心是福.GF3 发表于 2014-7-22 22:07 . c0 x2 {* \; c- Q, P
请叫个问题，球刀上面用的轴承是在哪里买的，再有是怎么和那块长方型铁块链接的，是功丝链接，还是用其他 ...

这个轴承是很普通的深沟轴承，内径10mm外径30mm，轴套有一铣平的面，平面与长方型的铁块是用三颗5mm螺丝加AB胶紧固。

热爱DYI · 发表于 2014-7-23 22:34:52

huj555 发表于 2014-7-23 08:14
. K+ R. l7 Z& k马师傅的帖子一定要顶，这个我根据马师傅的帖子自己做的床，其中得到了很多马师傅的指导和协助。

尾顶移动方式很有特色，唯独你能想出来，做得很好。

热爱DYI · 发表于 2014-7-23 22:35:57

Pdca 发表于 2014-7-23 09:04
& S3 ^5 u7 f a3 S强贴留名。马师傅的作品一如既往的好啊

谢谢支持！

闲亭 · 发表于 2014-7-23 23:20:42

热爱DYI 发表于 2014-7-20 23:35
2 K) b- d5 g+ l( w% |% _是的。因为导轨厚度是20mm，如果用同用大于20mm的六角铜，一旦铜滑块磨损了，比导轨大的部分就无法调节进 ...

感谢老师的详细解答，顶您！

huj555 · 发表于 2014-7-24 08:18:47

热爱DYI 发表于 2014-7-23 22:34
/ Y7 x5 q5 | m( u$ r, S尾顶移动方式很有特色，唯独你能想出来，做得很好。

这也是没办法之举，平常要移动尾座的时候，调的太紧了，尾座移动不了，太松了，尾座每次移动后都不在中心，调整太麻烦，所以就想到了运用大拖板移动的方式，这样可以调紧点，也方便移动。

热爱DYI · 发表于 2014-7-24 10:42:57

huj555 发表于 2014-7-24 08:18 : p/ Q) O/ a$ `; ~
这也是没办法之举，平常要移动尾座的时候，调的太紧了，尾座移动不了，太松了，尾座每次移动后都不在中心 ...

是由于尾顶底座焊接时发生变形，，尽管当时调校很好，只要焊接就会扭曲变形。所以固定铜滑块的那个键条铁的孔要钻大一点，以便于能调节。底座下面的偏铜条也要垫薄铜片，使底座与导轨平整，这个工序比较麻烦，需要耐心，所以现在基本上都不用焊接方式，全部用螺丝固紧。

justx · 发表于 2014-7-24 15:25:11

热爱DYI 发表于 2014-7-22 23:48 & P5 X' Y; V+ X
正是5i模型论坛、中华DIY的“马在草原”。

久仰久仰，常听包子说起您来，高手中的高手

wuming19712001 · 发表于 2014-7-24 22:38:57

楼主太给力了。

648564070 · 发表于 2014-7-25 15:52:37

看的眼花缭乱！

阳晓 · 发表于 2014-7-25 22:45:13

热爱DYI 发表于 2014-7-21 21:43
& A9 q$ f! h4 z& L* x: d0 d8 S( E谢谢支持！

想要一个

Saladin · 发表于 2014-7-25 23:31:10

高手啊，膜拜中。。。。

dyqwh1 · 发表于 2014-7-26 18:53:45

楼主好手艺啊，简直商品啊
