全职5天的成果

gxglgy · 发表于 2014-7-21 21:18:19

很期待楼主的机子

辉狼 · 发表于 2014-7-21 22:00:56

价格、如何办理代理

omagod · 发表于 2014-7-22 10:11:04

楼主给个大致的时间表呗，让我等也有个盼望啊。

aodun · 发表于 2014-7-22 10:37:26

本帖最后由 aodun 于 2014-7-22 12:12 编辑

真飞鸟发表于 2014-7-18 15:52 b) Y* g3 O& T% y' d+ g
楼主的机器明明是线轨的，你却一直拿光轴的价格比较。说实话光轴机能卖五千我还是很不理解的。
, r. L+ u U2 H3 ]& b7 v/ b* Jc3精度的 ...

淘宝下面这个方轨配置卖7k。你自己可以找，为了免托嫌疑我只发配置指标，链接不发（楼主的配置当然比这个配置稍高，等于或低于过这个价格才算有优势，我说6k才算惊爆价也没错吧。你说你是买家，而站在卖家角度非要说线轨机器得万八千才能下来，我很不理解，你既然不是商家，你对批量生产的加工具体成本你了解吗？）。
3040方轨小型数控雕刻机X轴：300mm；Y轴：400mm；Z轴：130mm；

工作台面尺寸：420（X轴）* 580mm（Y轴）；

机器外形尺寸：600mm(X轴) * 700(Y轴) * 600 (Z轴) mm；

机架材料：6061、6063合金铝材，20mm加厚移动龙门；

机器台面：国标2080W加厚铝型材；机器重量：净重50kg，

传动方式单元：X、Y、Z均为TBI1605滚珠丝杆，金属换向器螺母更耐用；

滑动方式单元：X、Y、Z均为进口上银方形线轨，X、Y轴上银20轨道和加长滑块，Z轴上银15轨道和标准滑块；

步进电机：全部采用全新雷塞57两相3A1.8°步进电机；主轴电机：昌盛1.5KW变频水冷主轴；

主轴电机转速：无级调速0—24000转/分钟，能实现低转速高扭矩；

刀具夹头范围：ER11系列夹头1-7mm均适用，标配3.175mm（1/8′）；

实际雕刻精度：0.03-0.05mm；重复点位精度：0.01-0.03mm；

最大空程运行和加工速度：3500mm/min；

雕刻指令：G代码文件，NC文件/NCC文件/TAP文件/TXT文件等格式，软件兼容精雕、UG、文泰、ARTCAM、coppercam等全部G代码格式。

电气部分：雷塞M542驱动3个；MACH3控制板一个；全新24V15A开关电源；1.5KW变频器；全铝电控箱

狗狗吉祥 · 发表于 2014-7-22 12:27:17

aodun 发表于 2014-7-22 10:37
( L* Z+ U7 d' j9 X淘宝下面这个方轨配置卖7k。你自己可以找，为了免托嫌疑我只发配置指标，链接不发（楼主的配置当然比这个 ...

连我都看不下去了。你不会认真看下机器呀。
那机子用的全是单滑块，还这么大的行程和Z高度还是移动龙门，走起来不成摇篮？难怪给的最高F值只能3500，走快了有散架的风险。
你再看下楼主的机器，全20轨道和双滑块。丝杆XY是双螺母，供油，限位，防尘，标准丝杆座，哪样不是钱？
楼主的机架成本比那个高出一倍都不止。
只要驱动电机给力，这样的机子就是走F10000也没有问题。
最后说句，不是装上线轨的机子就能叫线轨机。像你找的那个台机子，装了还不如别的光轴机给力。

阿云 · 发表于 2014-7-22 13:36:31

楼主计划用什么USB控制板呢，可不可以透露一下呢，佳门？e_cut？

tw56519 · 发表于 2014-7-22 19:14:14

一张图呀

hypermill · 发表于 2014-7-22 23:31:13

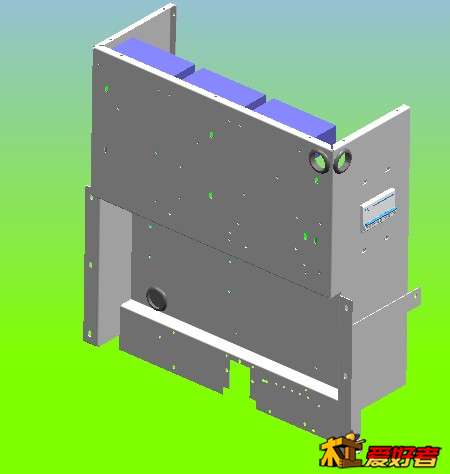

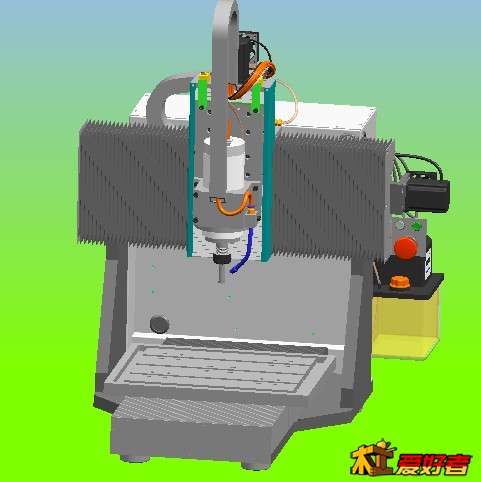

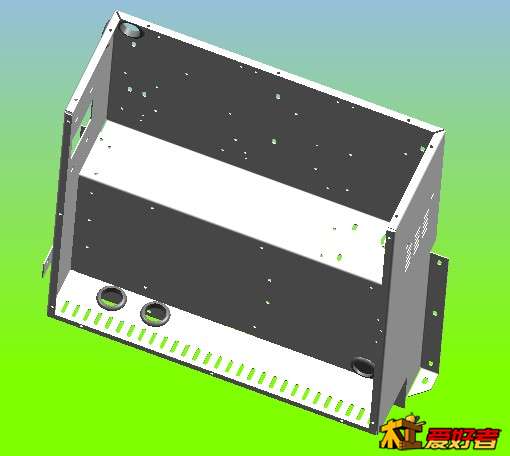

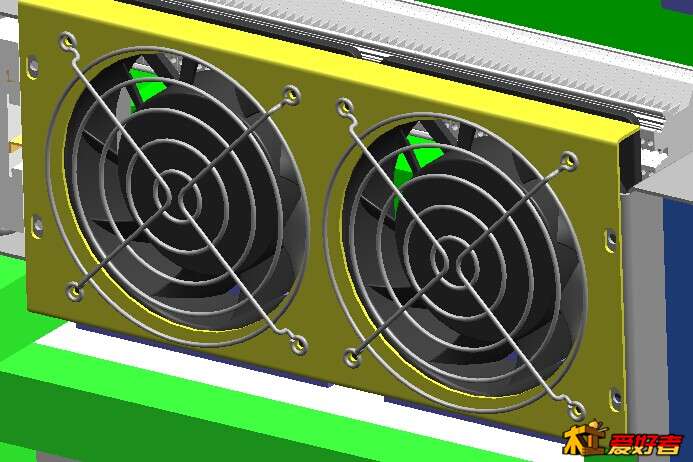

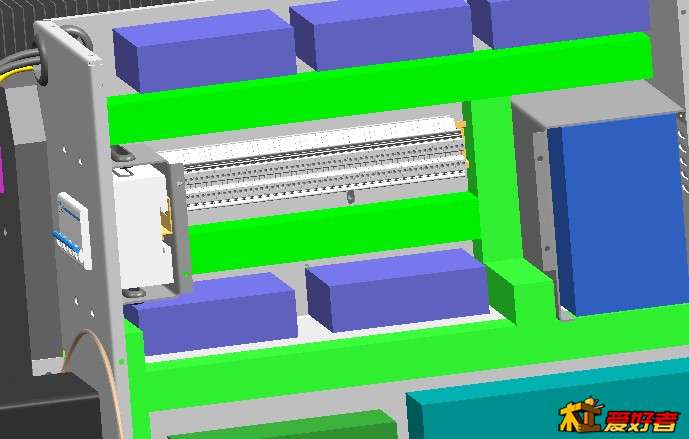

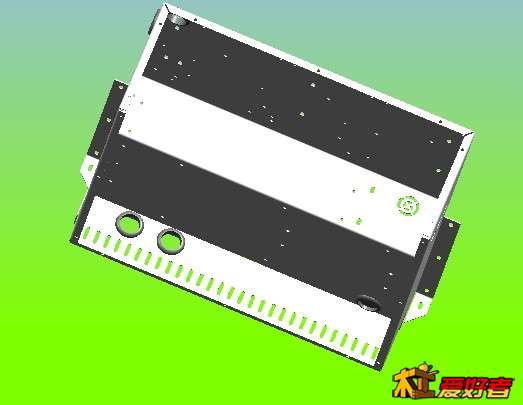

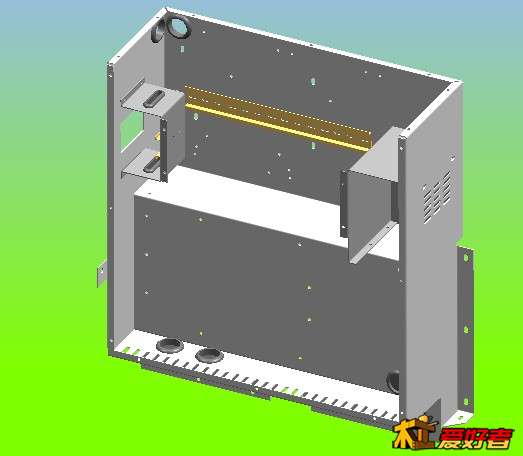

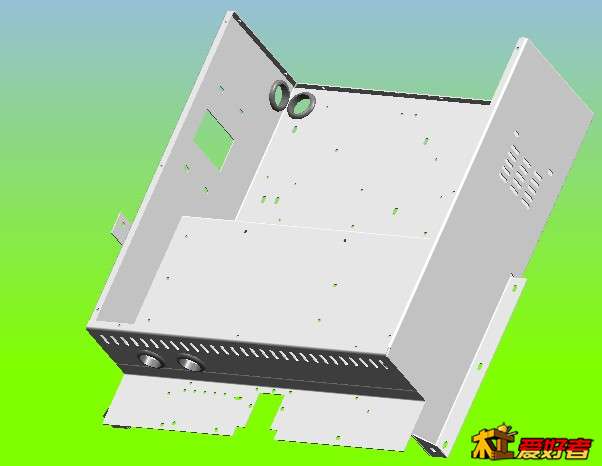

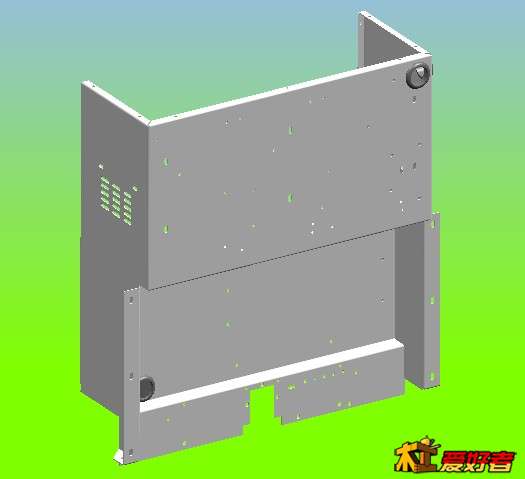

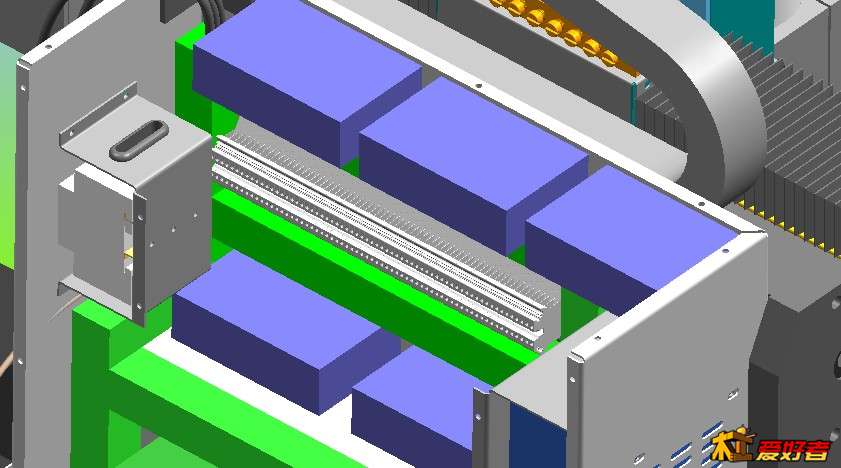

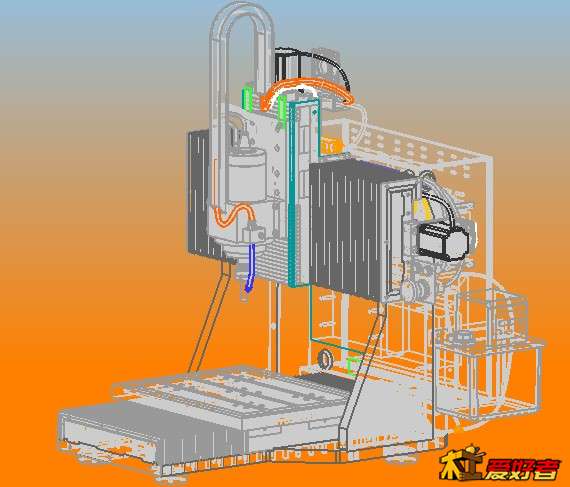

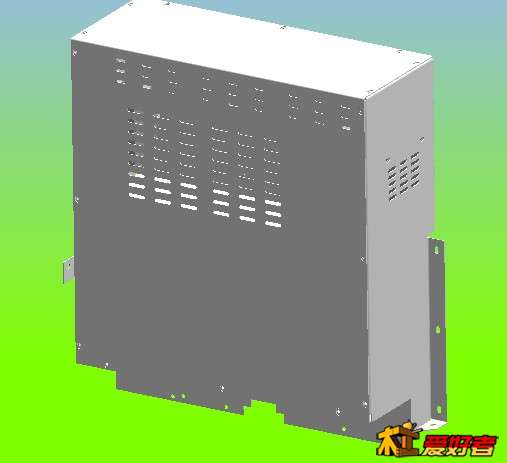

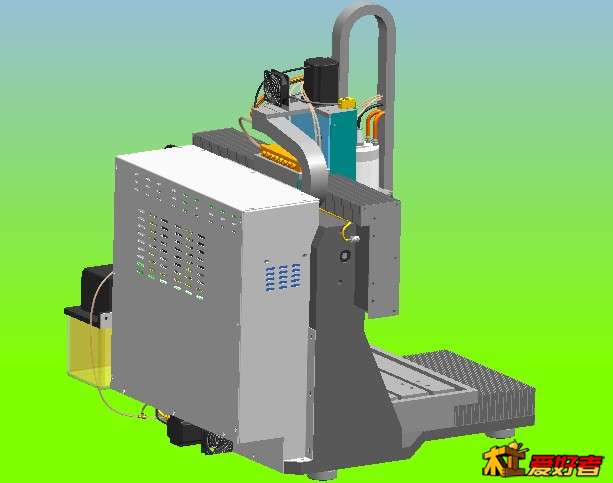

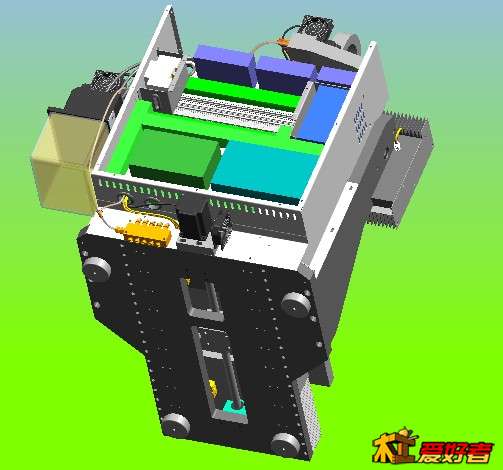

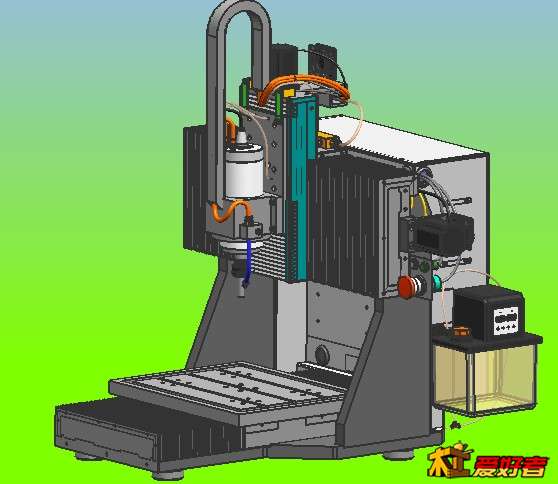

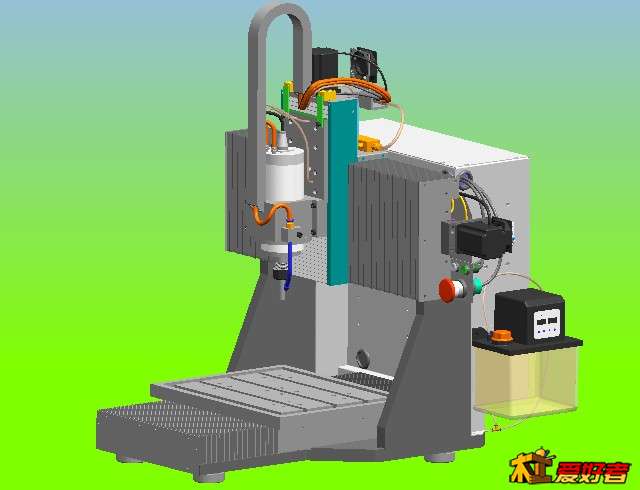

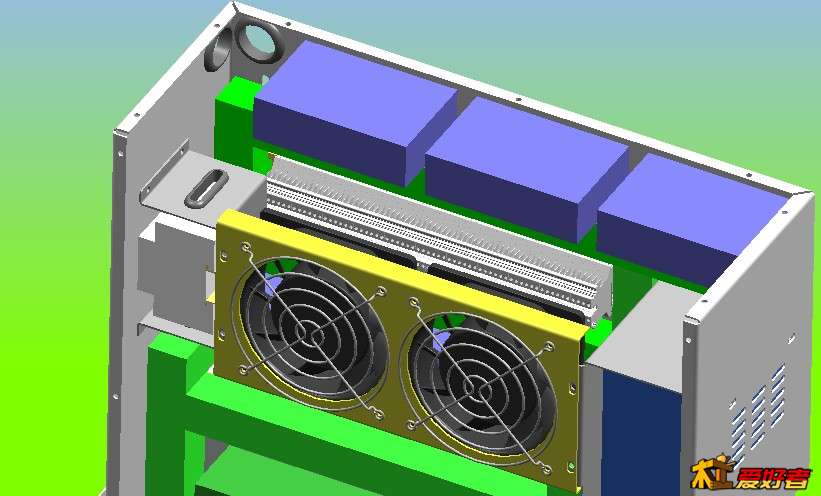

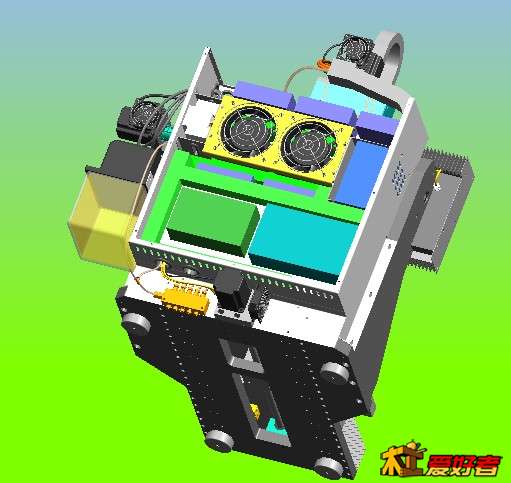

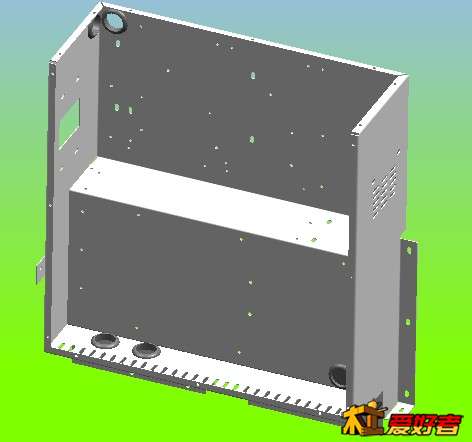

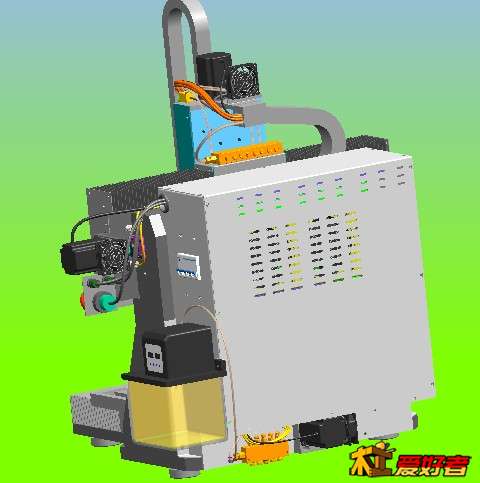

电控部分布局，绿色为走线槽（画的简陋),成品出来也差不多这样，主轴增加LED灯，至此三轴部分已全部完成设计

hypermill · 发表于 2014-7-22 23:40:02

guos0 · 发表于 2014-7-23 08:35:58

设计很人性化，不过老板你应该列一个清单参数，并注明那些是标配那些是选配件

aodun · 发表于 2014-7-23 13:15:51

很多思路不错，新颖，别出心裁，有兴趣的人不少，所以抓紧出货，让我们看看，不然别人山寨版的搞不好都出来了。

不明觉历丶 · 发表于 2014-7-23 15:17:38

我是来看摇篮的

葱葱的爹 · 发表于 2014-7-23 15:51:27

很期待楼主的机子

omagod · 发表于 2014-7-23 17:11:54

太牛了，等着样机出来啊，然后量产。这机器肯定火！

中林豪 · 发表于 2014-7-26 09:00:54

看来楼主出机，还需时日
