前前后后折腾了几个月，呵呵 。。。终于告一段落，
想装的都装了。主要有以下几个内容：
1、主轴照明。这个太需要了，个人觉得是必须的。且主轴上留有3MM攻好丝的孔，
只要自己加工电路板，焊好，打好孔，找个3MM的小螺丝装上就行了。很实用的。
特别提示的是：安装过程必须注意用密封材料（如硅胶等）做好防水、防尘，需要完全密封。
2、由于以后很大程度上会用来刻印章、石头之类的材料，所以加装水冷系统是必不可少的。
自己放管与雕刻机排线一起走，水咀就用这种塑料水咀，角度、方向都很好调节，也不贵，
特别提醒：最好用8MM外径的橡胶（塑料）管或气管都可。尽量采用气管快速接头，方便
灵活，且效果很好。我采用的水咀正好它的内径是8MM，所以8MM的冷却管直接插进去就行了。
由于压力并不大，所以也无渗漏，且拆装也方便，目前感觉不错。
3、由于采用800W水冷主轴，刻的时间长了，由于没专门的散热系统，温度感觉略高，故加装了主轴水冷
散热系统。
采用电脑水冷散热器。一开始定了个摩托车的，效果虽好，但个人感觉相对雕刻机来说，体积显得太大了。
显得粗糙，没品味，呵呵 。。后来看到电脑水冷散热器，做工也不错，大小也合适，且雕刻机上正好有相当合适的位置装它。装上后，个人感觉看起来也不错，比摩托车的上档次多了。价钱也便宜一半。个人感觉最合适。
特别提示：如果要买电脑水冷散热器，一定要和风扇一起买，单买风扇好贵啊。呵呵 。。另一般配的
风扇都是12V的，市面上5V的很难找。但我的激光器、主轴照明都是用的5V（手机充电器改的）。没事。
12V的风扇接5V一样可以转起来，只是电压底了，转速、功率都受很大影响，但并不影响效果（转速低意味着
噪音也小很多。那么小个散热器也不需要多大功率），当然，这是个人感觉，如果大家想接12V的，也可以。
4、激光器
定点定位。换头后可打边线，个人感觉有一定作用，但比起前几项来说，可有可无，呵呵 。。。
也简单，在做主轴照明电路 板的时候，留个耳朵打个固定孔就行了。激光器网上有的是。我本来想是加装个激光器
可以用来打标什么的，后来功率不足，一般的根本不可能打出标，呵呵 。。大功率的又没意义，所以沦落到现在用
来定个点。打个边线的作用。呵呵 。
DIY真不容易，不仅仅是钱的问题（基本上是不管投入多少的）。就这四件事，前前后后买材料、构思、装配等。。。两个月时间，呵呵 。。。
但改完后的感觉，也只有喜欢DIY的，自己动过手的才能体会个中滋味。
好了，上图。。。。个人已觉得没什么可以加装的了。呵呵 。。。
|
-

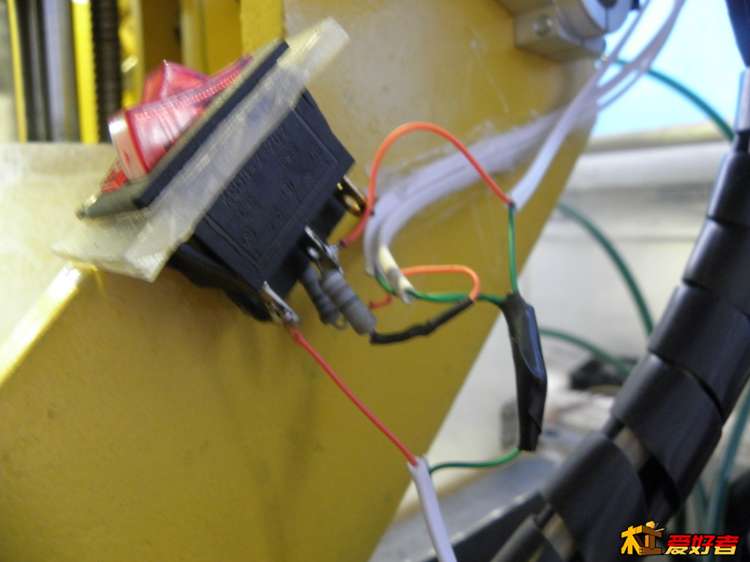

反正以后要改进的，暂时临时接起。呵呵 。
-
来个主轴全貌。。。。乱七八糟的管路、电路、管子，哈哈。。。。这就是一个完美的主轴配套了。。。。！
-
-

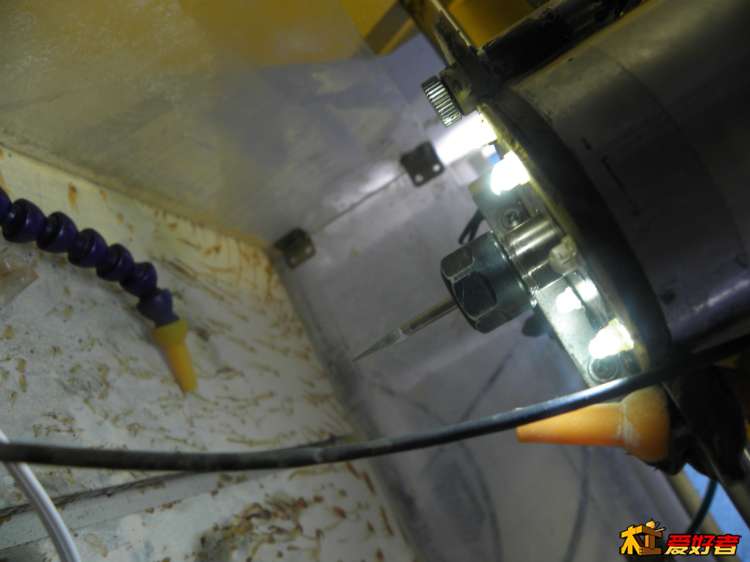

电扇接的5V是和主轴照明共用一个开关。哪天有需要再单独给散热安个开关
-

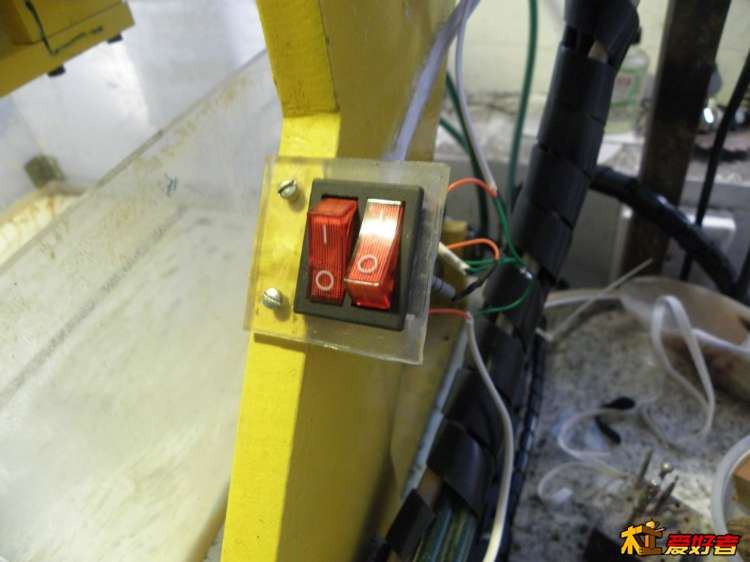

还需要改进的地方，这个是小问题了，哪天有时间重新刻一个固定板好好固定下。
-

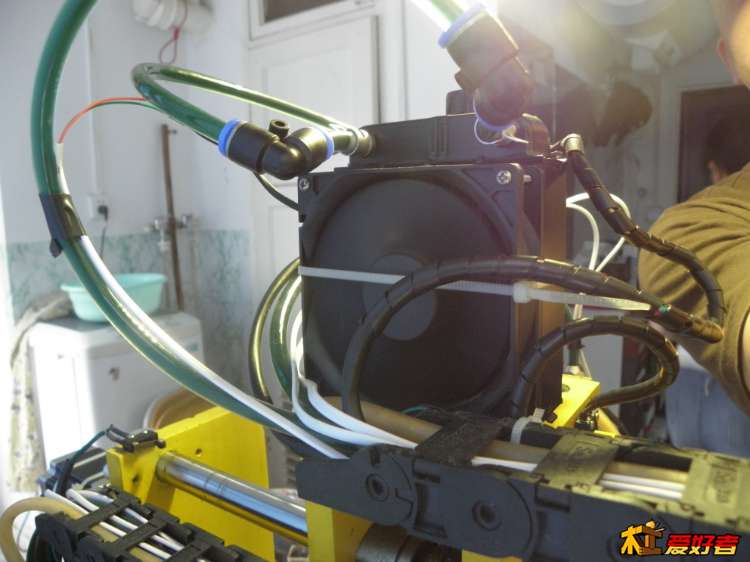

运行状态平稳无声，更合适长时间运行。哪个雕东西不是几个小时啊。。石头的更长。呵呵 。。
-

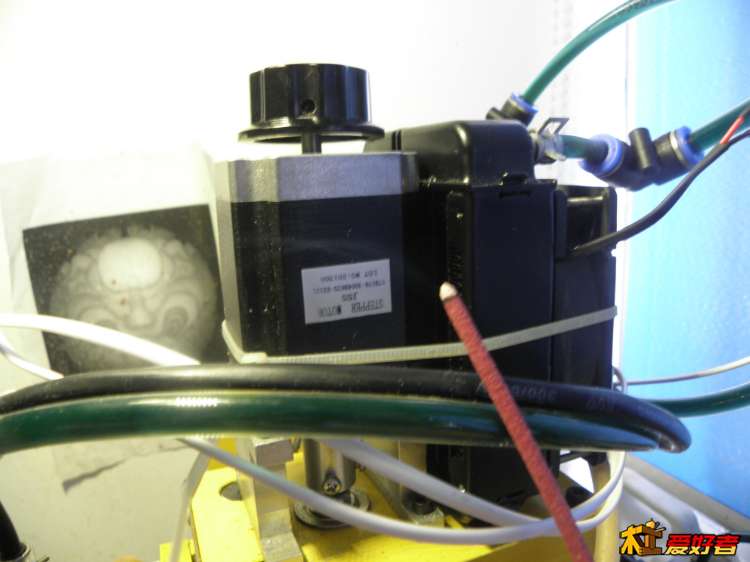

点根香看看风向，呵呵 。。。还有风量。比想像的好多了（12V的接5V电）。负责任的说，听不到任何声音，且风 ...
-

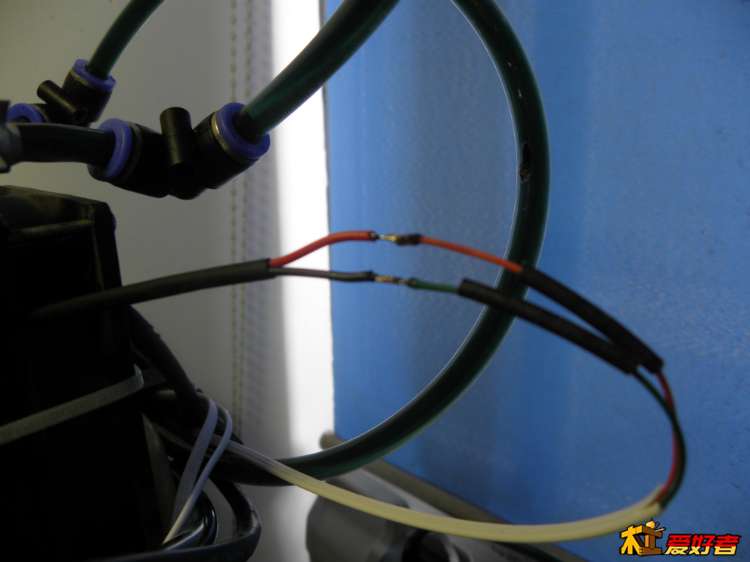

接电路了。。为保险起见，我都是用焊，没有插接头。
-

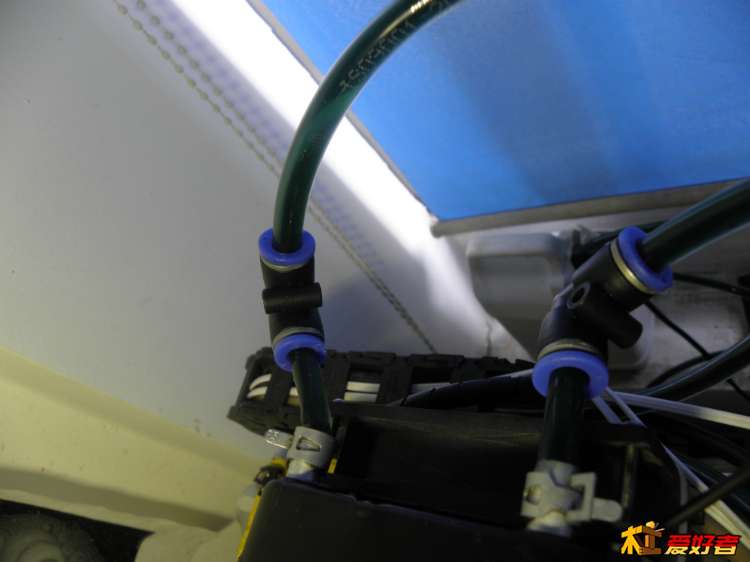

先用直的快速接头，后来发现还是这种好，找老板换了，呵呵 。。不错吧。
-

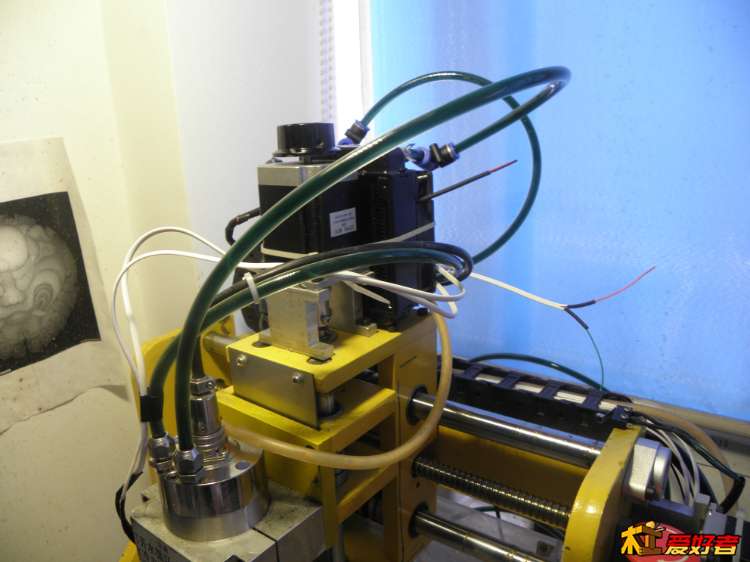

配管，呵呵 。。有点乱七八糟的
-

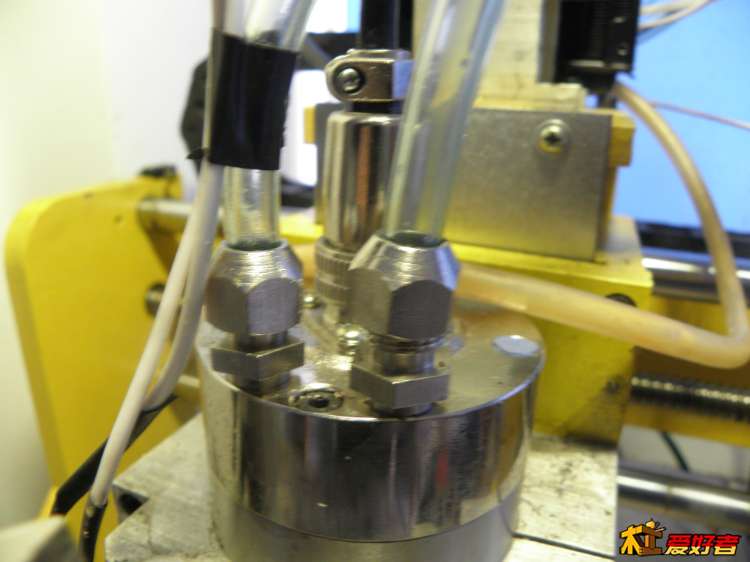

装好 了。。
-

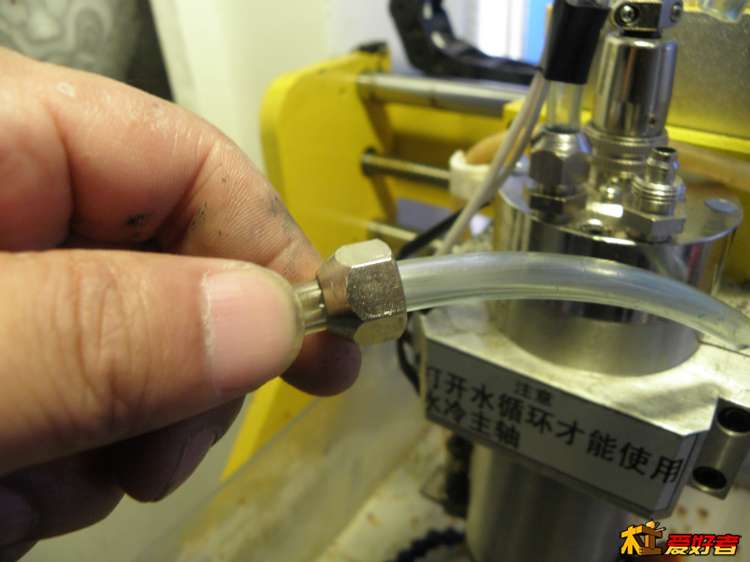

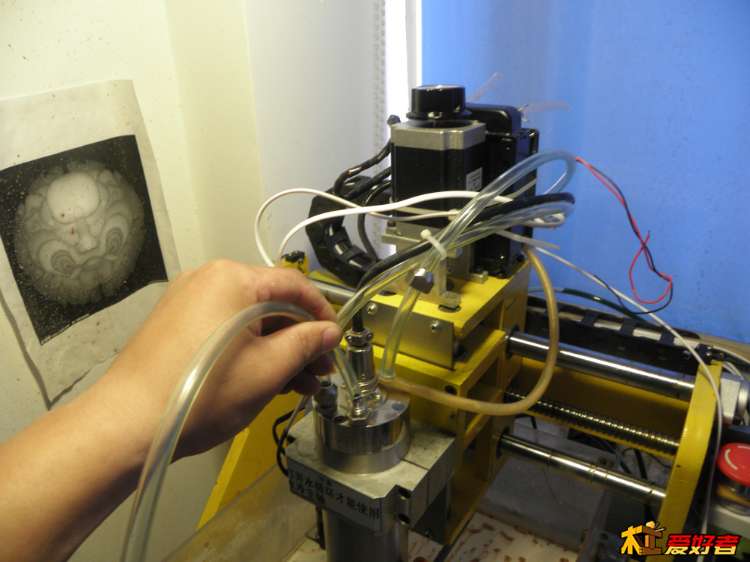

这种接头装的时候特别注意，最好先把帽子穿进去，不然从另一边穿的话，有点困难。
-

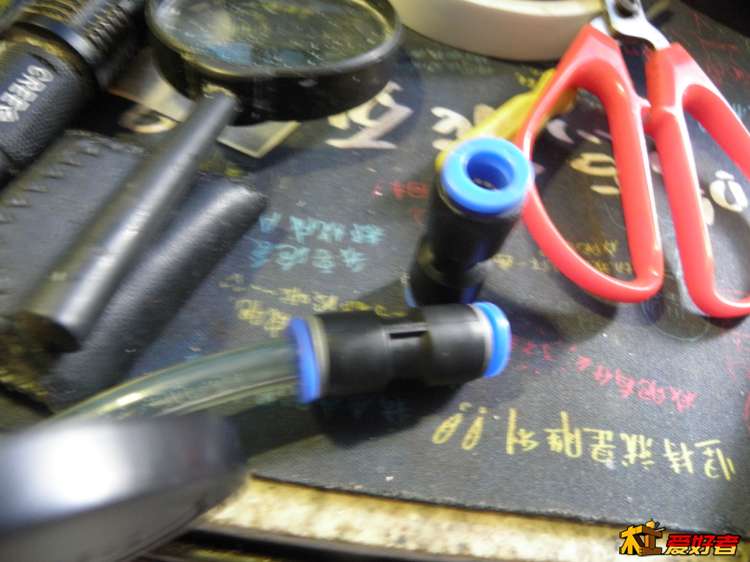

这种气管快速接头几块钱一个，但个人感觉效果很好，安全、快捷、且拆也方便。就是有点小贵
-
-

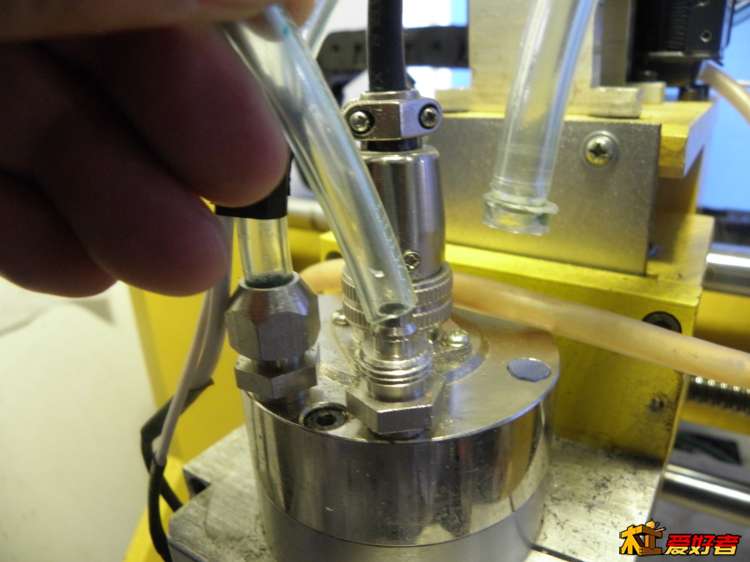

新截的一节出水管，安上。
-

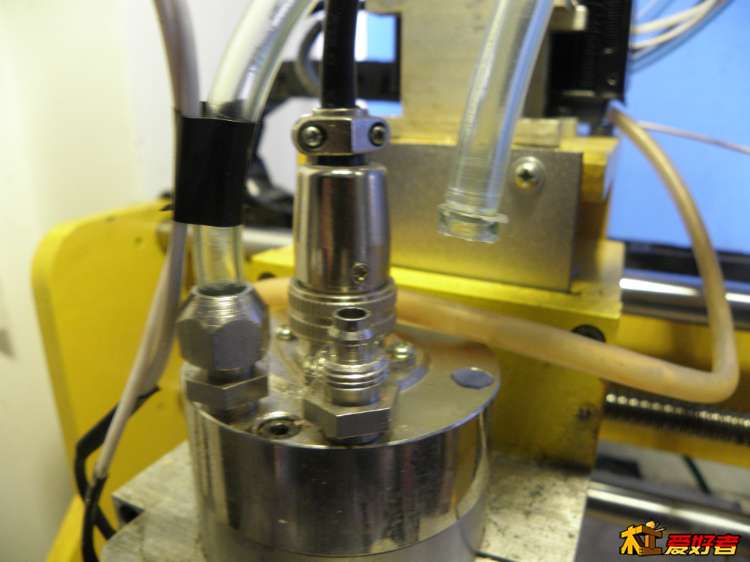

把原来的出水管拆下来。
-

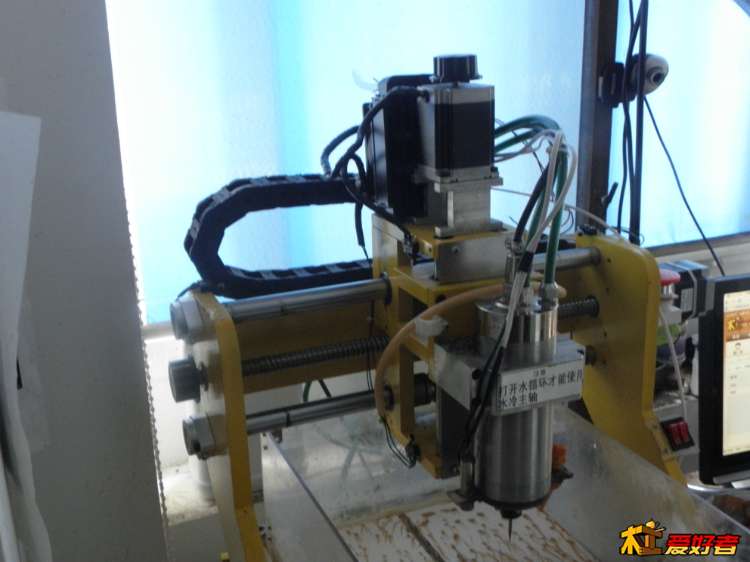

准备改管路了
-

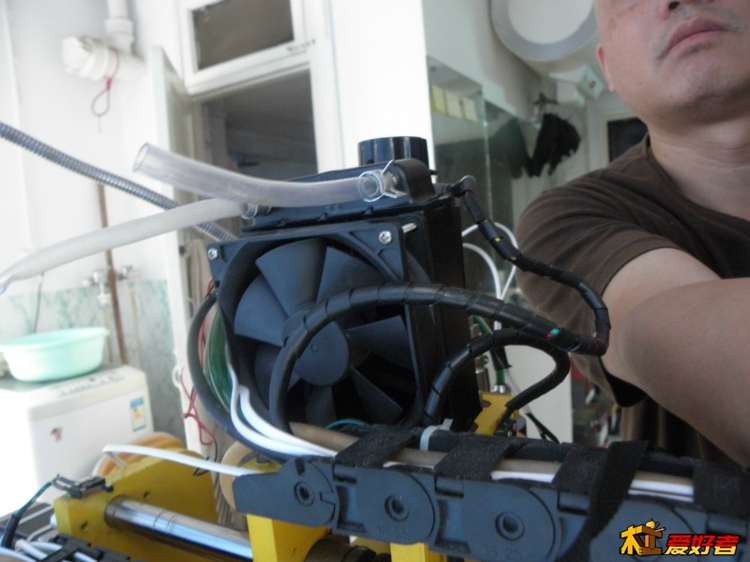

为了放这个散热器，把主轴电机都转个了个个，不然Z轴电机的线头影响散热器的安装。
-

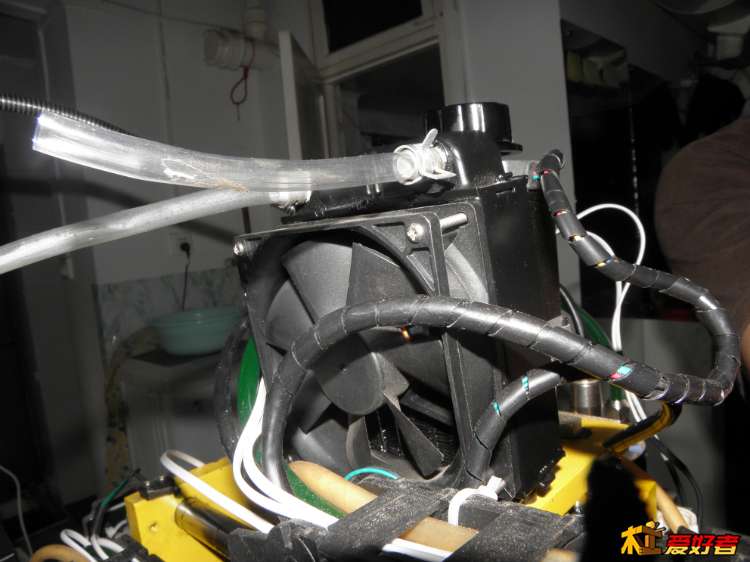

从后面看
-

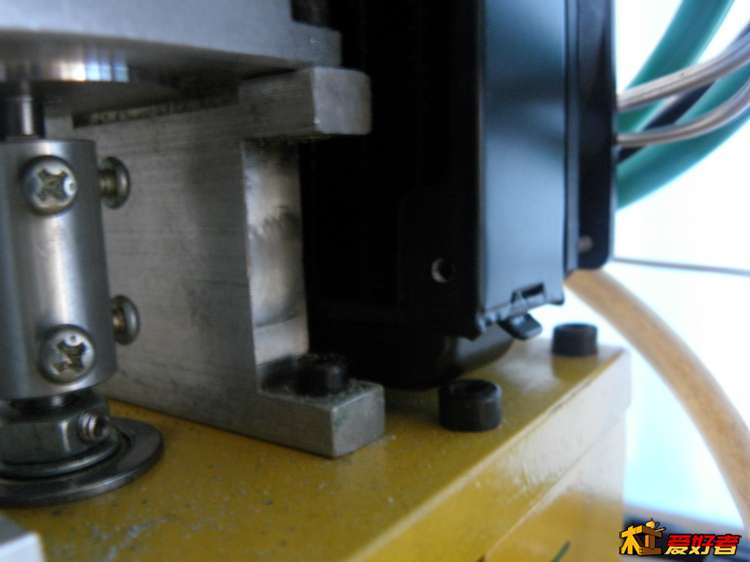

底还有“垫脚”，呵呵 。。太合适了
-

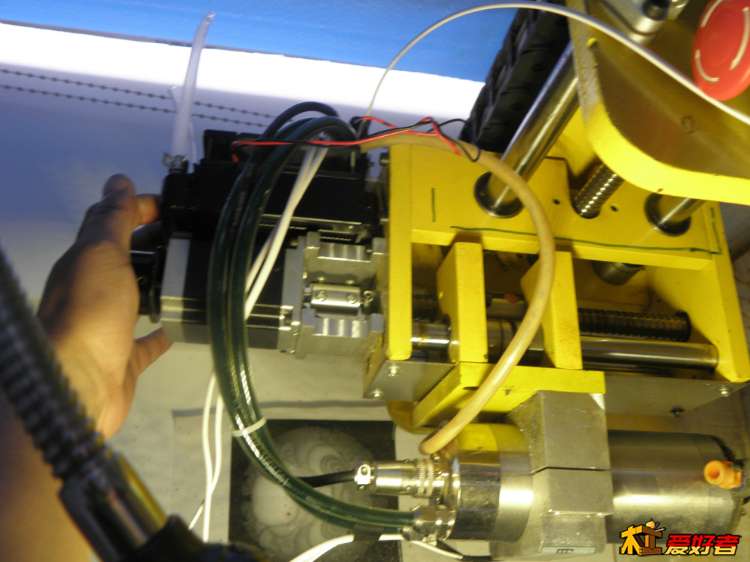

重量也不重，应该不会影响Z轴运行。
-

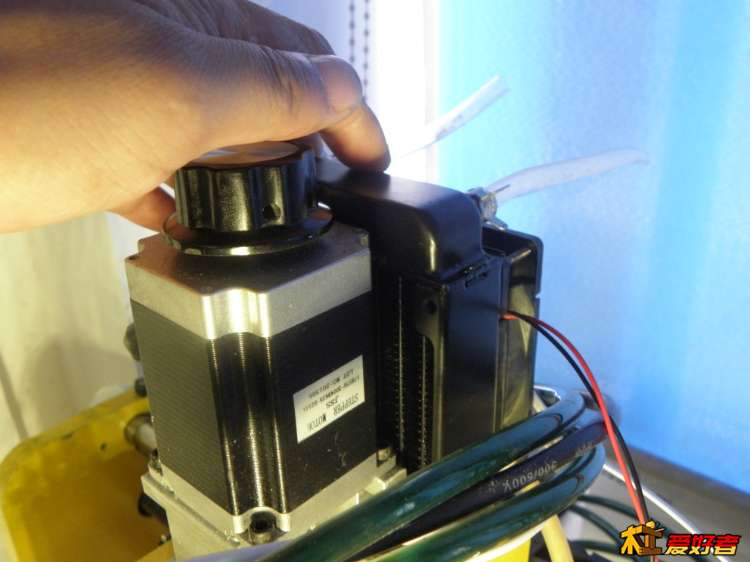

准备安放在Z轴电机后面，也顺便给Z轴电机降降温。一举两得。呵呵 。
-

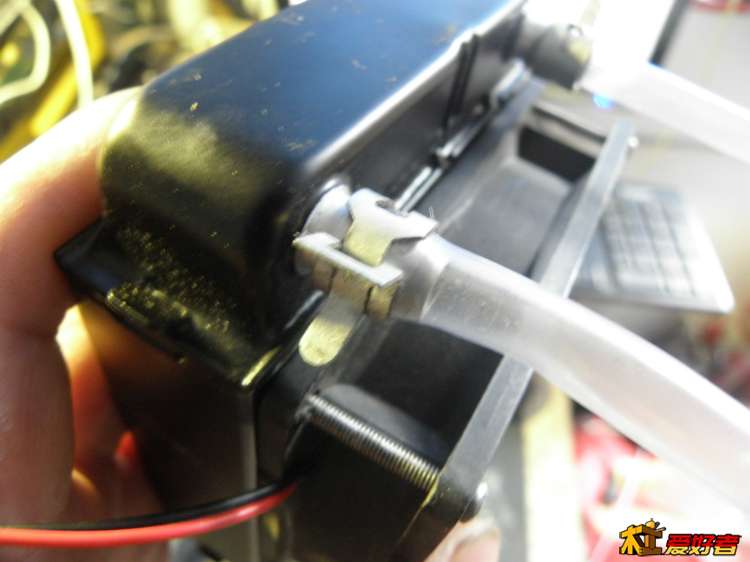

为配这个咀，费尽脑筋，呵呵 。。最后用最简单的办法，火烤软了硬涨进去。为了保险，加了个抱箍。
-

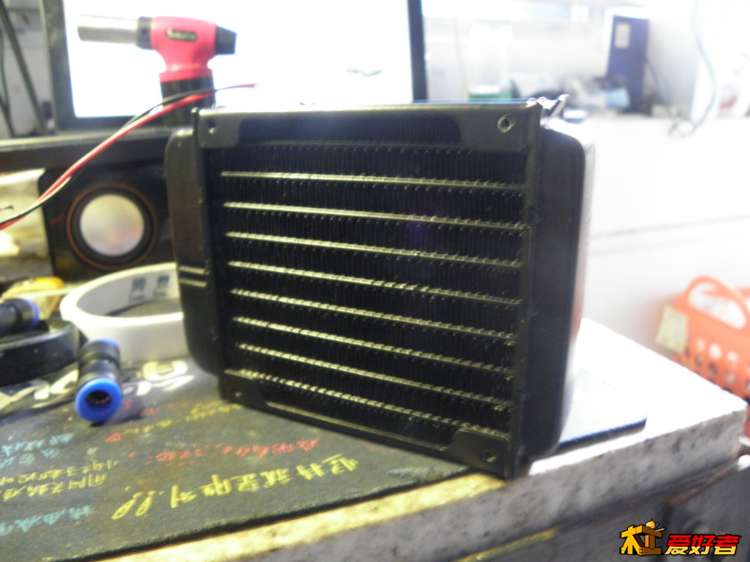

散热器真相，很小巧的，个人很喜欢。
-

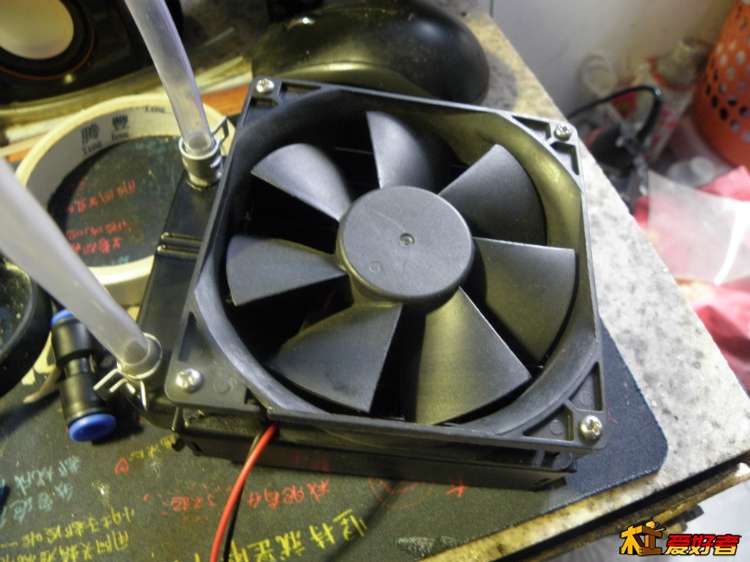

散热器上装个风扇
