简单实用自制工具——做榫眼用的

johnchun

木友有很多用雕刻机做榫眼的好方法，不过我一直使用修边机开榫眼。今天做框锯又遇到了开榫眼的机会，随手发几张使用图片，一来供大家交流以便改进，二来赚点刨花补贴家用。
老规矩，觉得有用的兄弟帮忙踢一脚，觉得没用的兄弟就扔块砖。

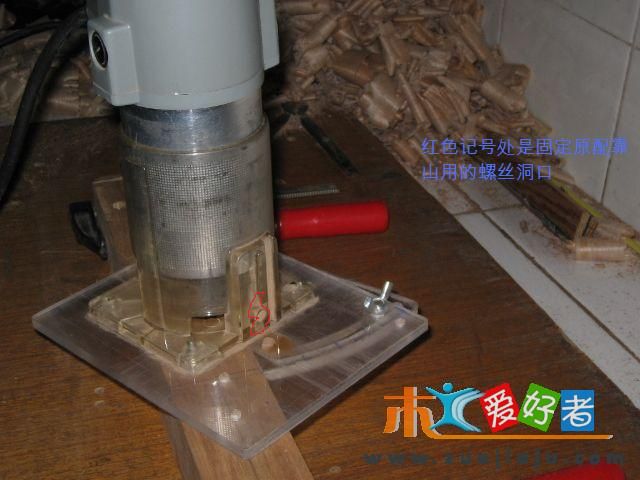

修边机原配的底板太小，使用不方便，自己用有机片做了块大的换下原来的，接触面大了，一是增大了接触面方便使用，二是扩展了使用范围可以安装更多的辅助件，比如开榫眼的辅助件。辅助件很简单（不知道叫什么好，就称导航板更直观更明了）就是一块扇形的有机片，上面钻孔用螺栓（小木棍也行）和修边机底板连接，下面以上面的孔为圆心开弧线槽，这里一定用螺栓，锁紧可同底板固定。

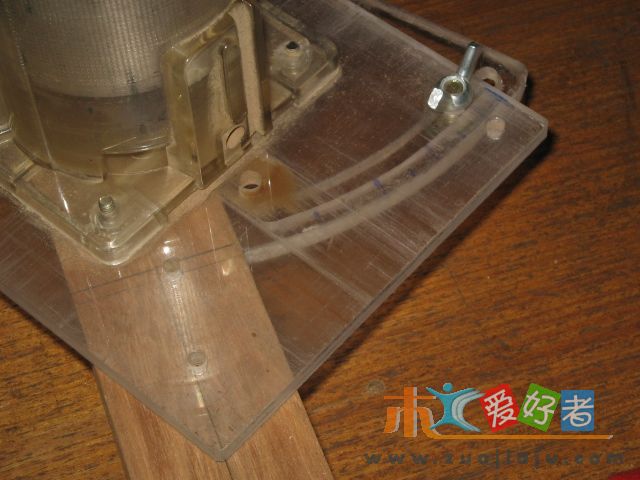

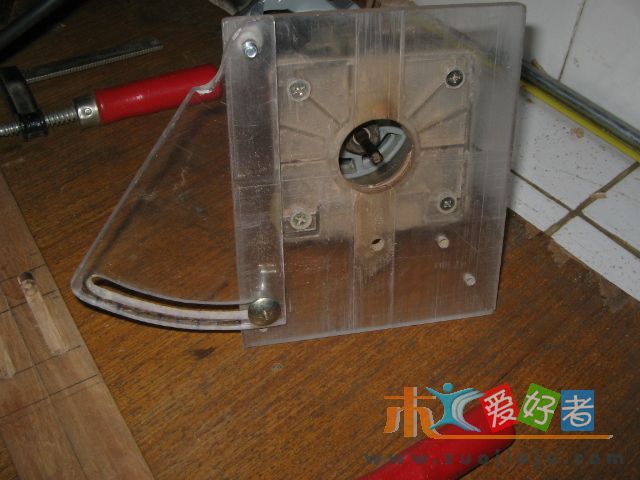

导航板是这样安装的。可以灵活调节，不受榫眼尺寸限制。用的5mm的有机片，也不受体积和空间的限制，任何尺寸木方都适用，一般没有谁开小于5mm厚的“木方”吧？图中是调到最大角度。底板上布满了岁月的痕迹啊，还好，原装底板还是崭新的。

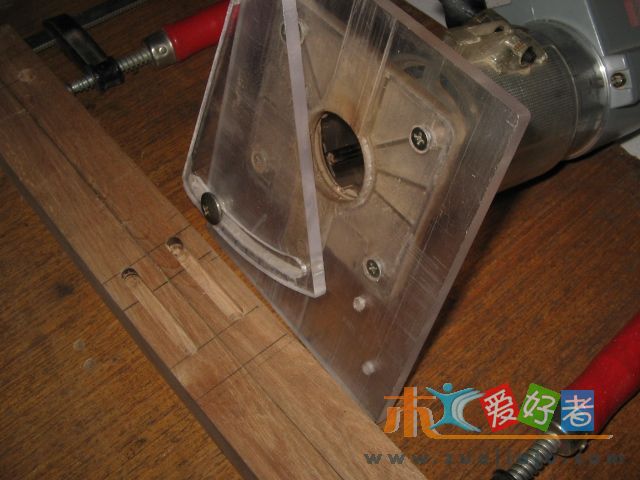

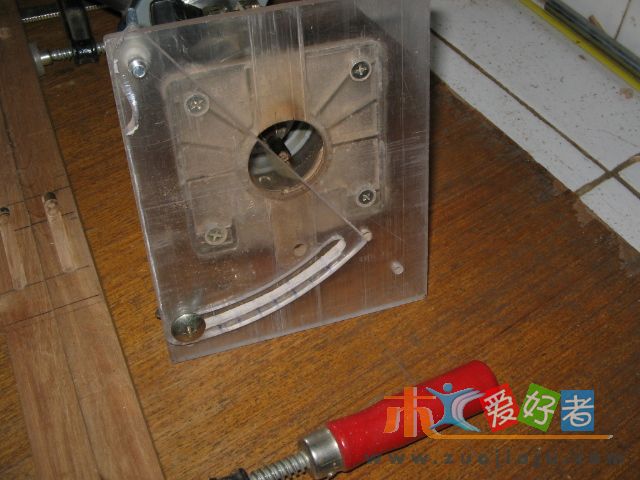

这是调到最小角度，就是收拢了。这是根据我的常用尺寸做的，边缘标记的刻度就是榫眼距离木料边缘的尺寸（铣刀不同，标记刻度会不一样，我用的1/4的铣刀，定好了尺寸就不改变）。当然，有特殊要求的话，底板和导航板可以做得大些。

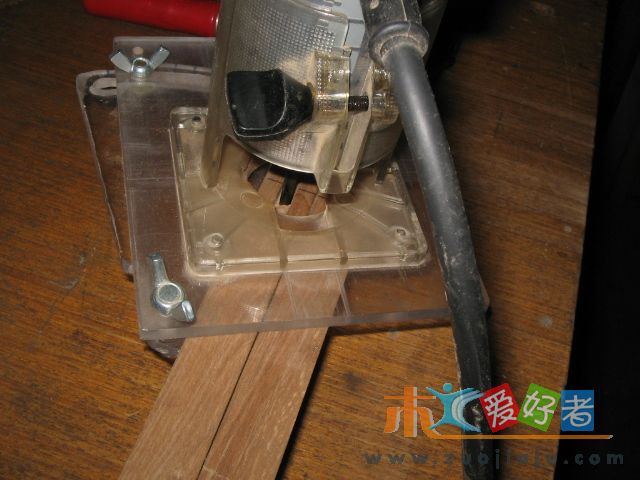

使用时，导航板的内侧紧贴木料边缘滑动就可以了。注意的是，透过有机片仔细观察榫眼的划线，不要铣过头了。宁可留点距离，完了用铲刀修整就是。要保险又精确的话，可以在木料上夹个限位块之类的。



从后面看。显而易见，在狭长的木方上施工，修边机比雕刻机放得平稳，容易把握，也不要任何夹具固定，体现出了优势。
还有就是榫眼深度控制问题，是技巧，也是优势。修边机体积小，一般一只手就可以把持住。使用时，不要锁紧机身，让它在座套内可自由滑动，拇指和食指捏住电机部分，其余手指和掌心握住座套部分。开机时铣刀先不要接触木料（有经验的木友知道为什么），修边机放置平稳后，再放松捏住电机的拇指和食指，让电机部分下滑，根据机身上的刻度尺控制进刀深度。也不知道我说清楚了没有？多次使用后这招我已经非常到位。

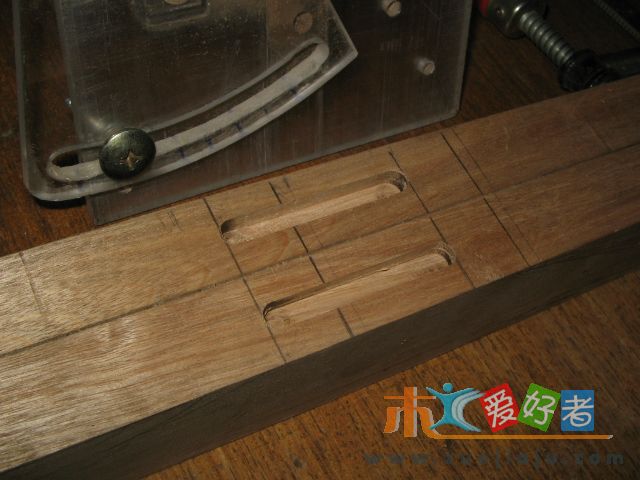

使用效果图。这是一刀铣的（1/4的榫），操作时不能左右晃，更不能前后摆，只要底板和导航板紧贴木料就不会有不良后果。如果小刀铣大榫，要分几次铣相对容易些，这也是我为什么喜欢用1/4铣刀的原因。

票友♂木匠

沙发。舒服。顶。非常好。

yuyi

顶。非常好。很实用!

lcm

实在是高。

johnchun

再请教木友，我的这2根方是什么木材？只认得杉木和松木，长沙方言称“杂木”（同音），是不是柞木呢？

jjjkxy

好创意呀
不过，你为什么不用原配的靠山呢，即好拆装，也好调节，也不用象你那样大的底盘碍事呀

lby111

顶。非常好。很实用!

爱木老李

不是柞木，看花纹应该是胡桃木，东北叫核桃秋，

johnchun

也许是我的修边机差，原配靠山不精确，固定后底座边缘和靠山不平行。
我有个习惯，从来不直接用原配靠山和底座，电刨、圆锯、雕刻机……都是如此。功能单一，用途有限。

buildmine

很实用，但是导航板只是控制了一侧，不小心就会伤到另一侧，要是也控制就更好。

jjjkxy

lnl0505

好，顶:vv一个

gfshaoy

再请教木友，我的这2根方是什么木材？只认得杉木和松木，长沙方言称“杂木”（同音），是不是柞木呢？
johnchun 发表于 2009-2-3 20:54

我这边也是叫“杂木”，问过个老木匠，说正确的应该叫白椎木

都市放木牛

不错不错。

johnchun

很实用，但是导航板只是控制了一侧，不小心就会伤到另一侧，要是也控制就更好。
buildmine 发表于 2009-2-3 21:14

问得好，不过“不会伤到另一侧”，倒是有可能会伤到靠导航板的这一侧。所以我强调了2点：
1，不要晃，更不要摆
2，尽量用小刀铣大榫，分两次以上铣，关键是铣离导航板距离远的一侧。
注意这些，一般不会出错了。
