木榫打孔定位器---怎样在大板中间打孔连接立板示范一

13725205958

2 ^) x6 q3 W' G  [" k: Y0 _" E( N
经常有木友问：怎样在一块大板的中间用木榫定位器来打孔来连接90°的立板，
3 @1 E& h5 N7 s* s: J  A

我先用图片来示范一下，现在示范的是14mm的贴面板，木榫是10mm直径，每边需要留出2mm 。

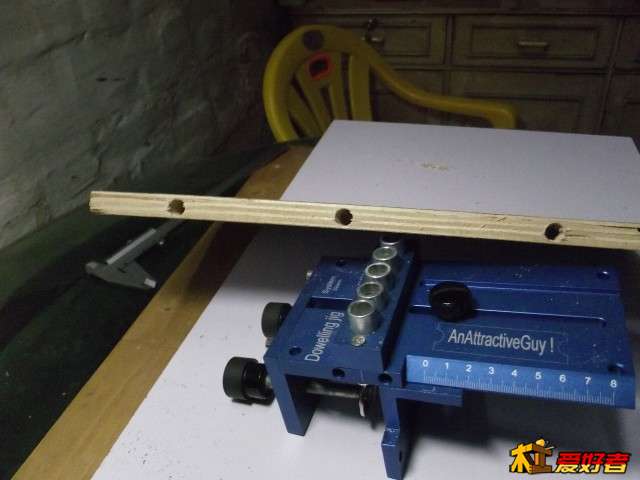

  V# O1 m) ]8 ~1 \# P, {第一步是在立板上开好孔，木板是14mm的贴面板，钻孔是10mm ，可以利用中心线来看齐。也可以利用打孔器自带的刻度线来调节中心线。孔的距离我是随意定的，因为平面大板的孔距是根据立板的距离来定的。
6 o- Z4 z( W8 e9 \) y3 Z% k

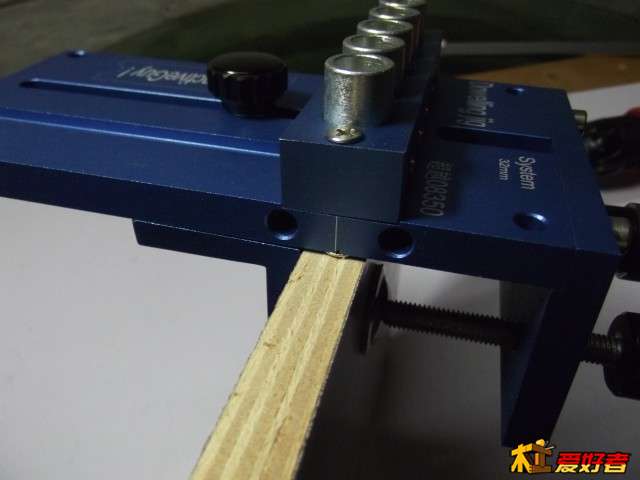

可以利用钻套中心线

8 B1 L- E) t, e" h/ T

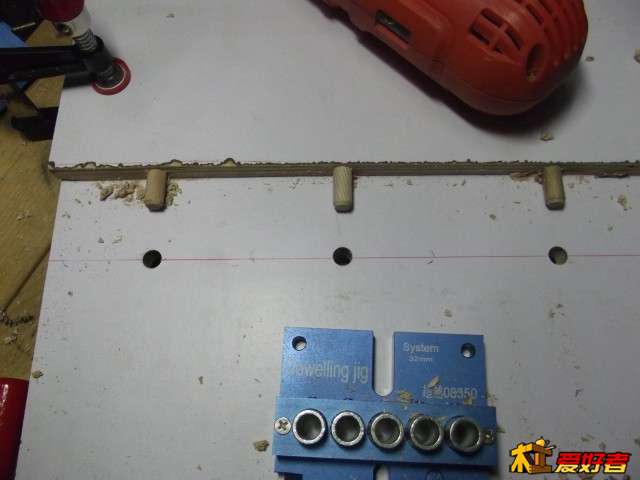

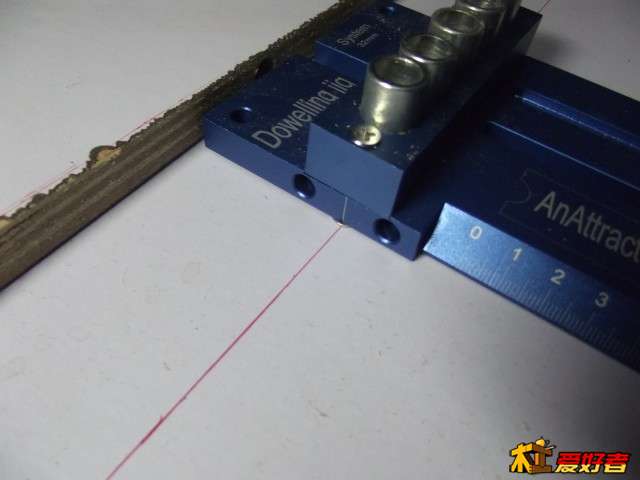

第二步是在平面的大板上画好要开孔的直线，利用打孔器的中心线来对齐。

2 c: X% c- ?3 w
* N1 W( W: d+ L2 m
5 h+ W7 S" m: x# Z  {% _
0 o% ^0 M' R  Z( d) F6 A

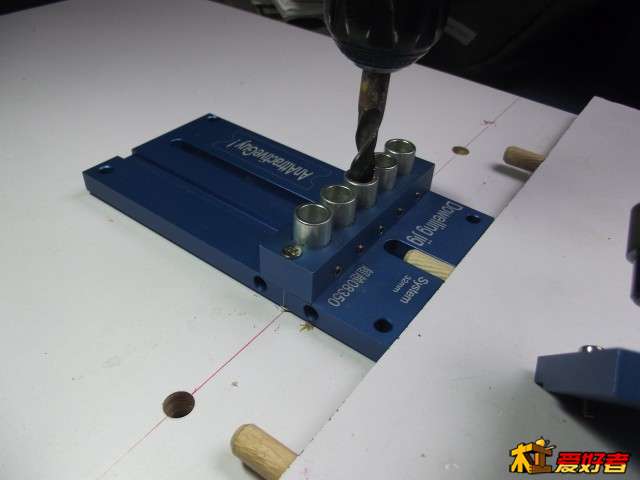

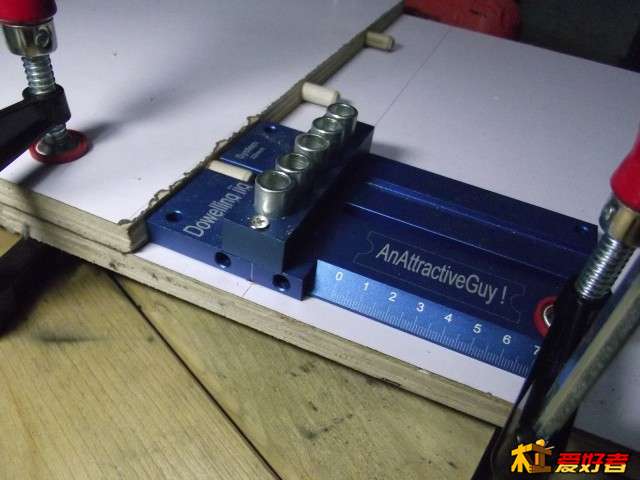

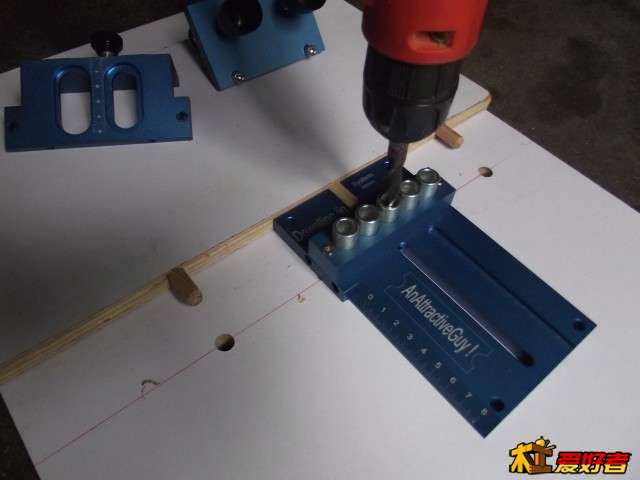

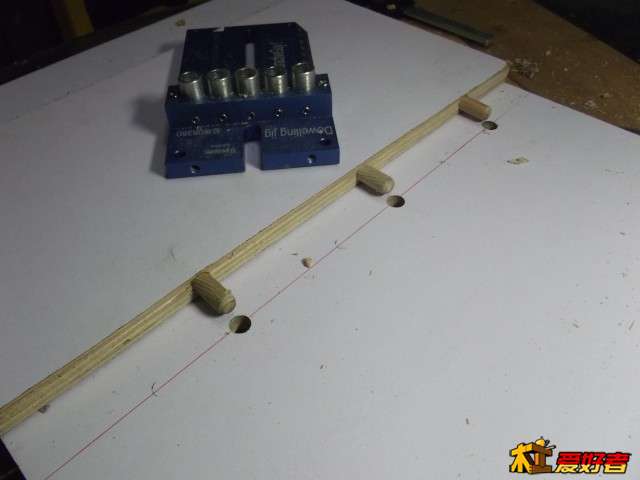

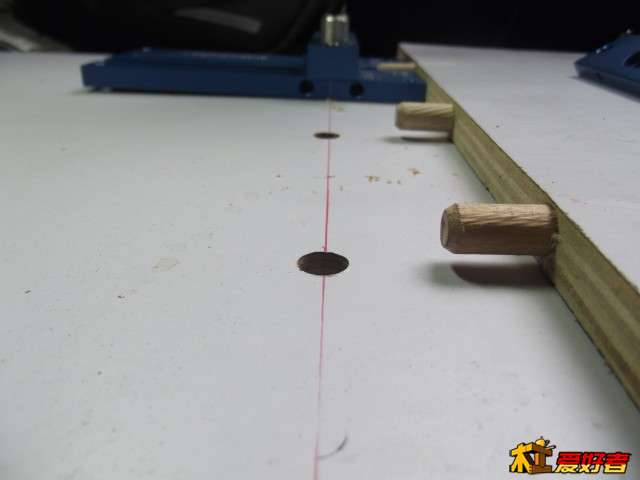

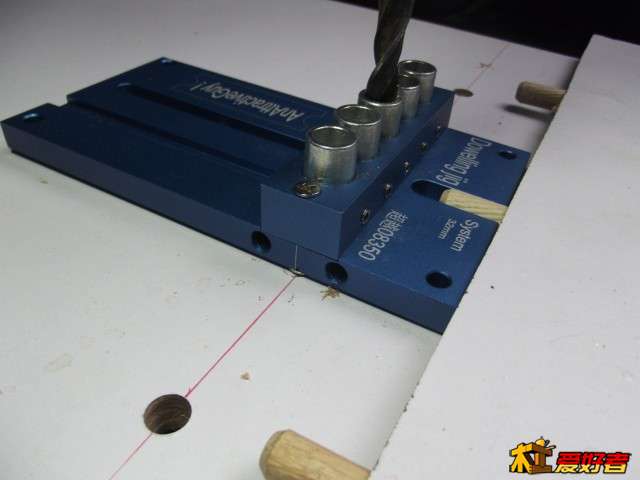

8 |8 T; ]6 w& R5 n: O第三步是在钻好孔的立板上装好木榫，用大力钳固定好打孔器，利用圆木榫来定位，直接就可以轻松的在画好线的位置打出漂亮的孔了。
- b$ u7 ]3 G9 g2 c: L. w
) F* ^  S; X/ O% t
3 \$ x" B/ ]$ G1 N$ }


; n8 Z9 z2 h% R3 a& l! s$ E! z% C) b
& X) ?: W  M7 i+ `

13725205958

占个沙发好说话

简淡出英豪

这东西在那里买的

xxxy0576

假如在大板的中间呢？怎么打？

qf8901

不错哦，谢谢！
6 n, J% ~; A% _+ C
: C2 [' h# X6 `0 q' _' l/ G来自:Android客户端
山东省济宁市曲阜市实验中学路

mlddxal

俺没有使用过这个圆木榫结构，有时间，也试试！

闲散

产品设计的不错！

纪海全

$ s" c" p6 f/ O( `
学习了！打孔精准！赞一下这个打孔定位器，非常棒！

碧海云烟

非常不错的工具。

第九天天

改良的好产品

石头蟹

挺有创意的 值得学习

cnpopo

很好的教程，谢谢楼主分享！

◤╲无语

学习了谢谢

杨戈

这个设计还是很不错的，赞一个！

qsx76

牛人利器谢谢楼主
