无效G指令,求解决

yaonizui

后处理用MMG试试

yaonizui

还有我觉得行距没必要那么小吧？

trm999

感谢楼主 .... 学习了

tian_1202

你的G代码是用什么软件出的?[CAM TECH CMC3 FILE ]
: C. h2 z" ]8 W6 ^2 f1 j[FILE SET TO RUN IN MM]

[MATERIAL]

. Y: {: t/ \4 D* h- H+ ]- s[X-SIZE = 205.063 Y-SIZE = 271.526 Z-SIZE =  3.000]
; X6 C3 @0 `/ ^3 i3 T5 ?
. b- q4 ~3 l: P[THICKNESS=0.000] <==這不一樣 不知道是啥

G90 [ABSOLUTE MODE]
: g" p+ M2 |6 u& D0 ^4 O3 xG22  [SET TO MM]
G9S10 [SMOOTHING FACTOR]
M3 [SPINDLE ON]..在维宏里删除。。。在运行看看，，

水之源

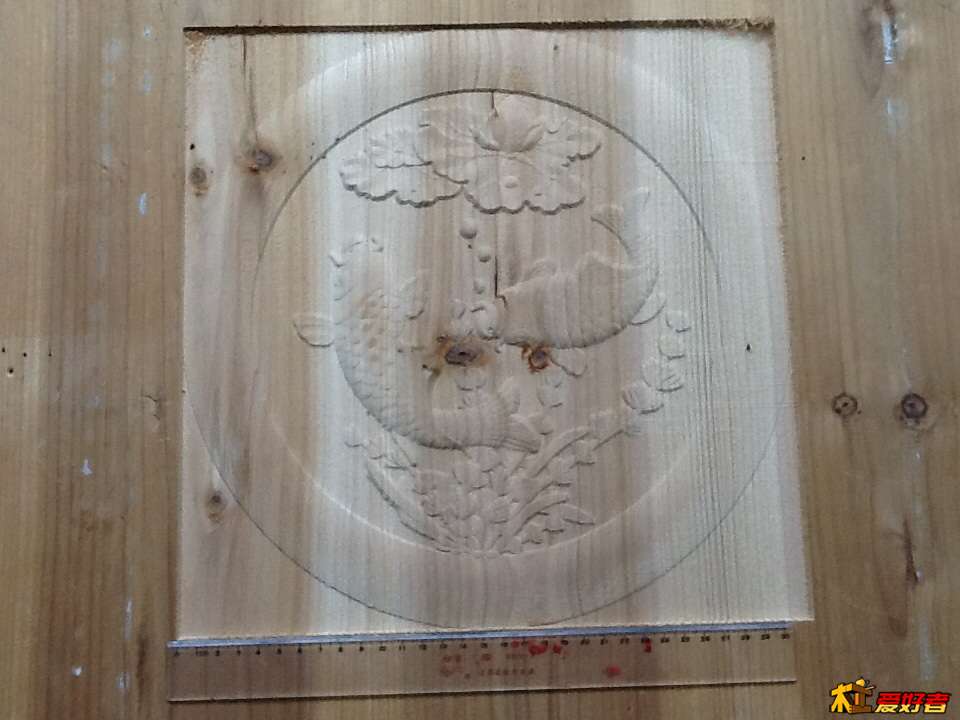

用了老兄的方法第一次就撞了紧急停止，第二次夹了个大板雕出是原四倍的面积，用时二小时四分第一个成品浅了至少要6毫米才行，面积大四倍不知道是那的问题，用另外一老兄的存mmg晚上再试
6 L' I3 r7 f) ~0 ~

水之源

佳飞 发表于 2014-7-8 11:16
第二句，第三句  都有问题，G22  改为G21   G9 S10去掉， M3 后面加上S  20000  (主轴转速自己给）

* ?% {8 D; R  p9 U; _用了老兄的方法第一次就撞了紧急停止，第二次夹了个大板雕出是原四倍的面积，用时二小时四分第一个成品浅了至少要6毫米才行，面积大四倍不知道是那的问题， 用另外一老兄的存mmg晚上再试

佳飞

trm999 发表于 2014-7-9 08:28
1 j, z$ Z" z- R* n  F$ _! G! M0 e( p感谢楼主 .... 学习了

根据你的代码  G90   绝对坐标
                       G22   行程极限检查 ON
0 r. p) P6 K" L! l                       G9      确实停止检查
4 @! e6 L4 _; M1 k                       你生成代码的后处理很奇怪，我们做雕刻机第一句 一般都是 G21     G0G17G40G49G80G90    ,G21   公制   G0快速                 移动 ，G17 XY 平面选择， G40 刀具半径补正取消， G49刀具长度补正取消

3KS

别看了，后处理选择的问题

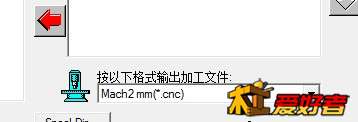

选这个试试

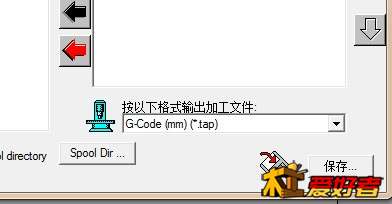

或者下面这个
3 ?$ |- e- w4 S8 D( f

水之源

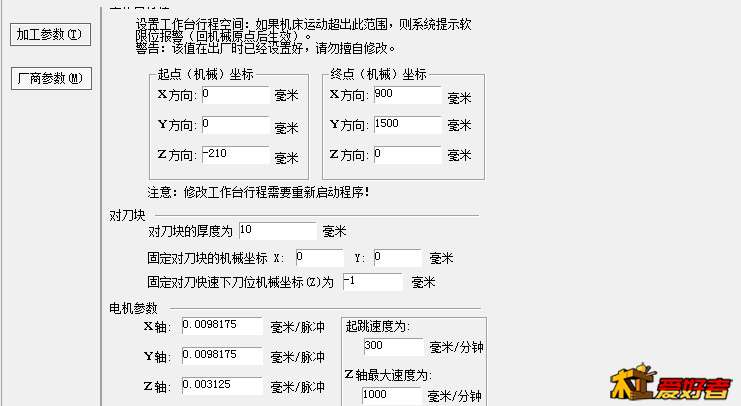

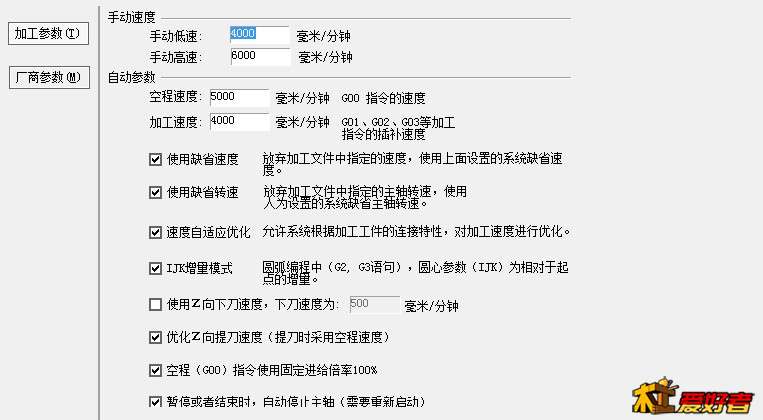

谢谢!谢谢各位这么热心!问题已经解决,那雕刻机厂家加工参数,厂商参数没设好,NC驱动是1213的机器用的发给我,我的机子不是常规的,这是给我的参数   新人不懂,以为厂商给设好了,搞了二天还以为是哪错了.我用的是ARTCAM导出是CAMtech-cmc3mm(*.nc)现机器正常运行.

清河不清

木尚雕 发表于 2014-7-7 19:59
80*80CM？这要雕刻几天啊.....

三四个小时。还用几天。

清河不清

M3之前的G90之外均可删。

zhengyingjia

你选的输出格式能记录材料规格尺寸，值得学习。
) `& b" A! s, H+ `: v1 Q- i- }2 r

zhengyingjia

你选的输出格式能记录材料规格尺寸，值得学习。
: b4 s; i  J0 U

木尚雕

清河不清 发表于 2014-7-28 12:50
& W$ f8 a3 K  m% n: y三四个小时。还用几天。

80*80CM，三四个小时？？？请问大神，您用的什么机器？核动力的吗？
! r0 V, n0 i! s3 c

清河不清

木尚雕 发表于 2014-7-28 15:08
9 }5 {$ E7 J% l# N80*80CM，三四个小时？？？请问大神，您用的什么机器？核动力的吗？

看错了是CM。
