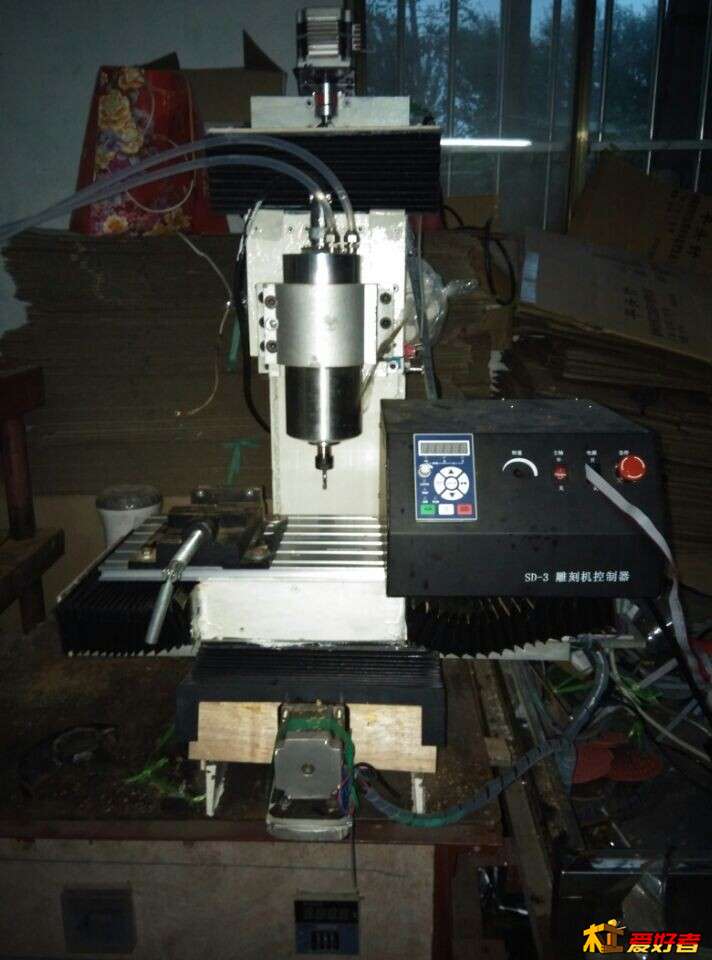

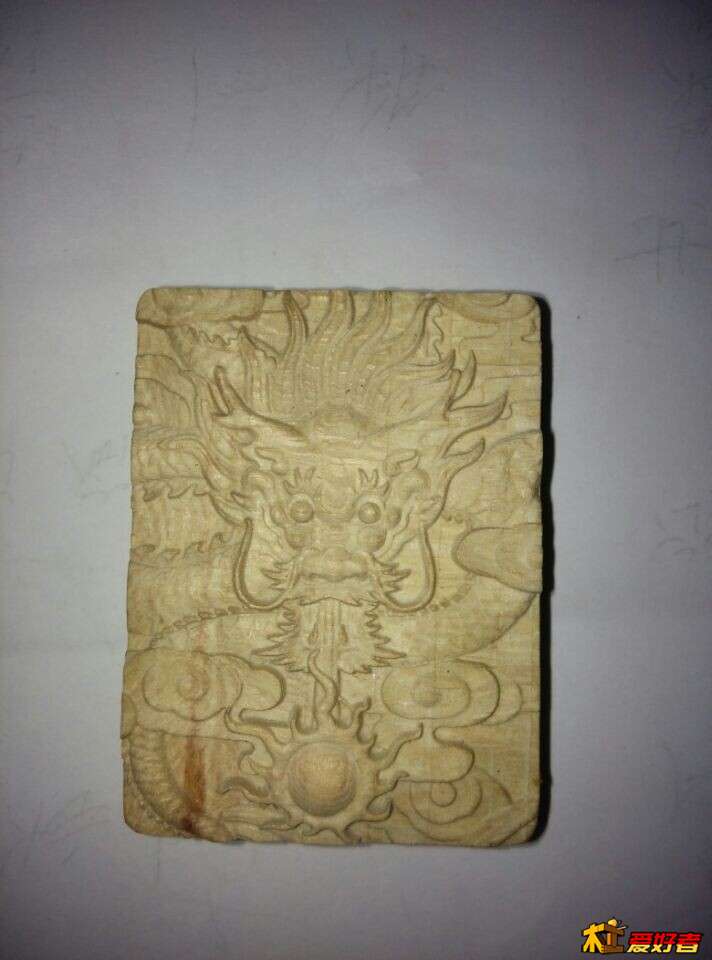

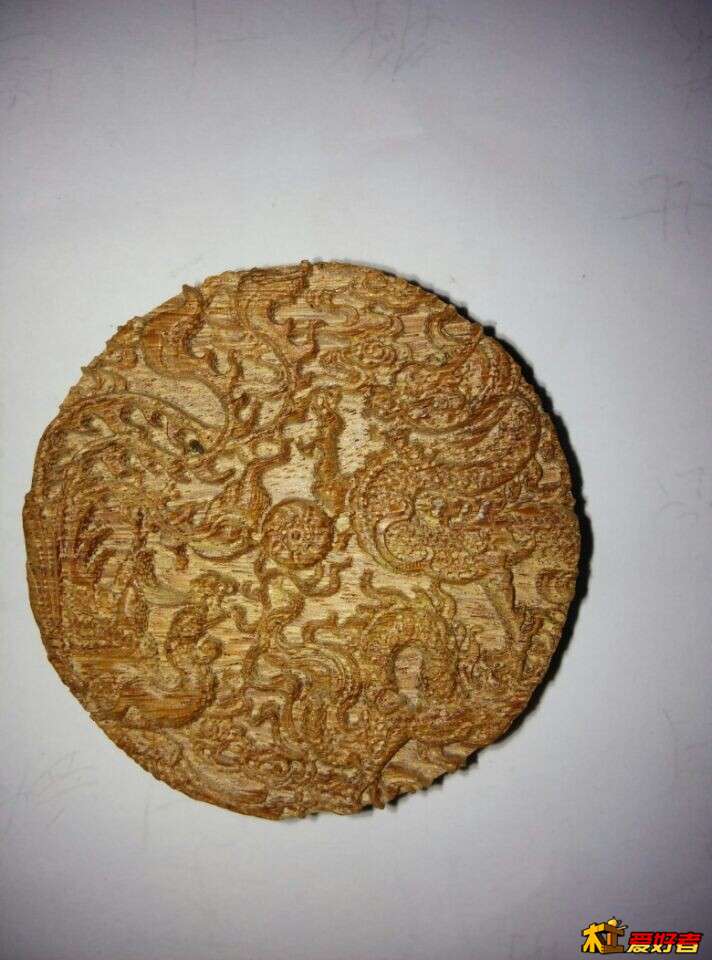

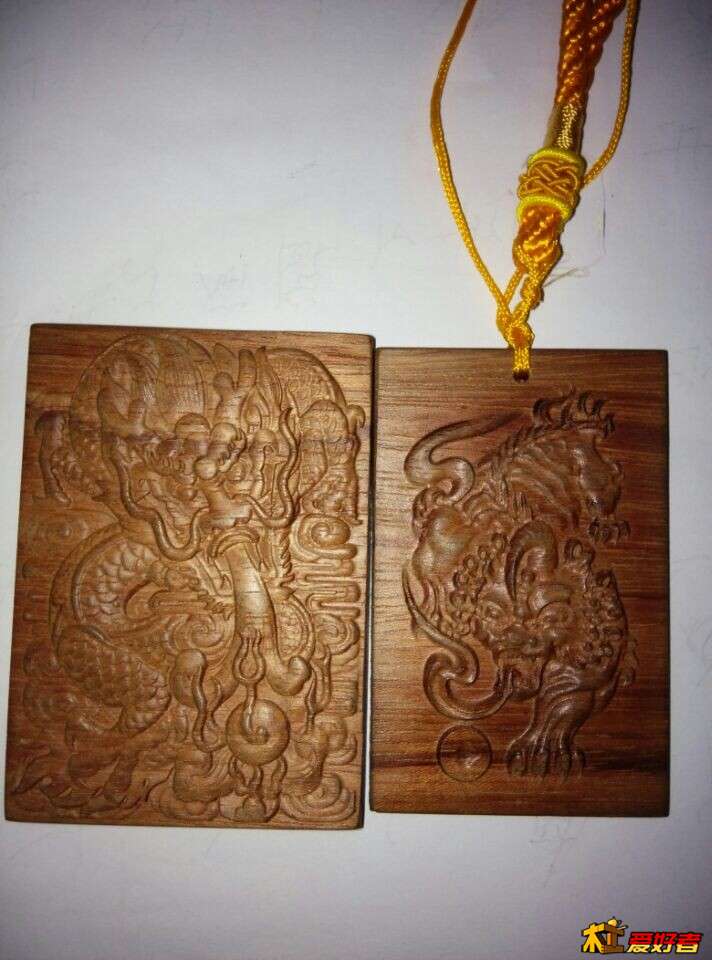

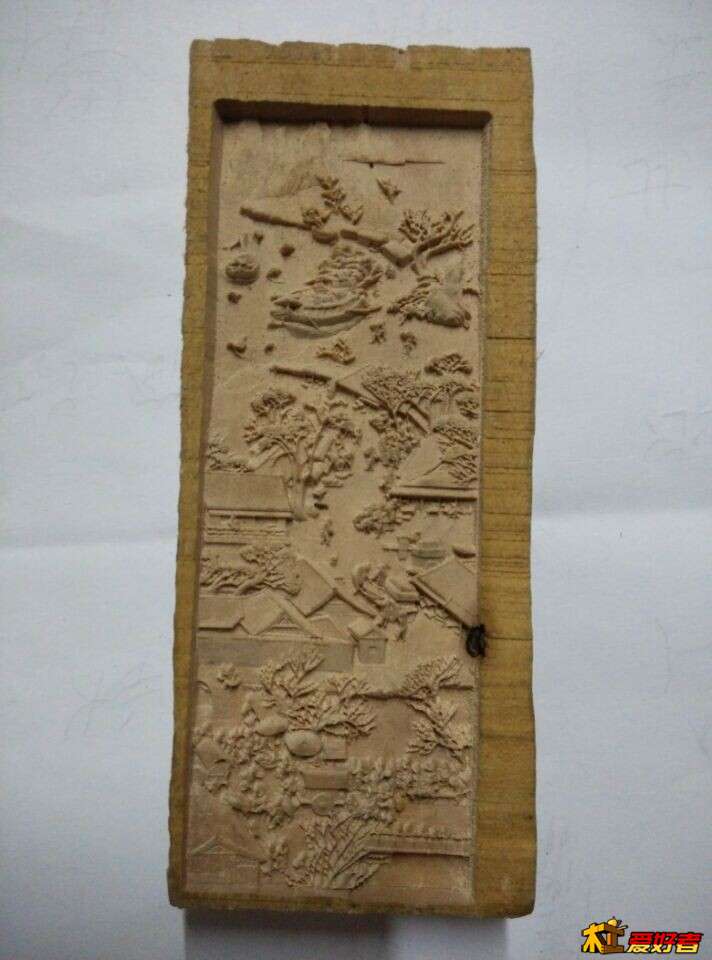

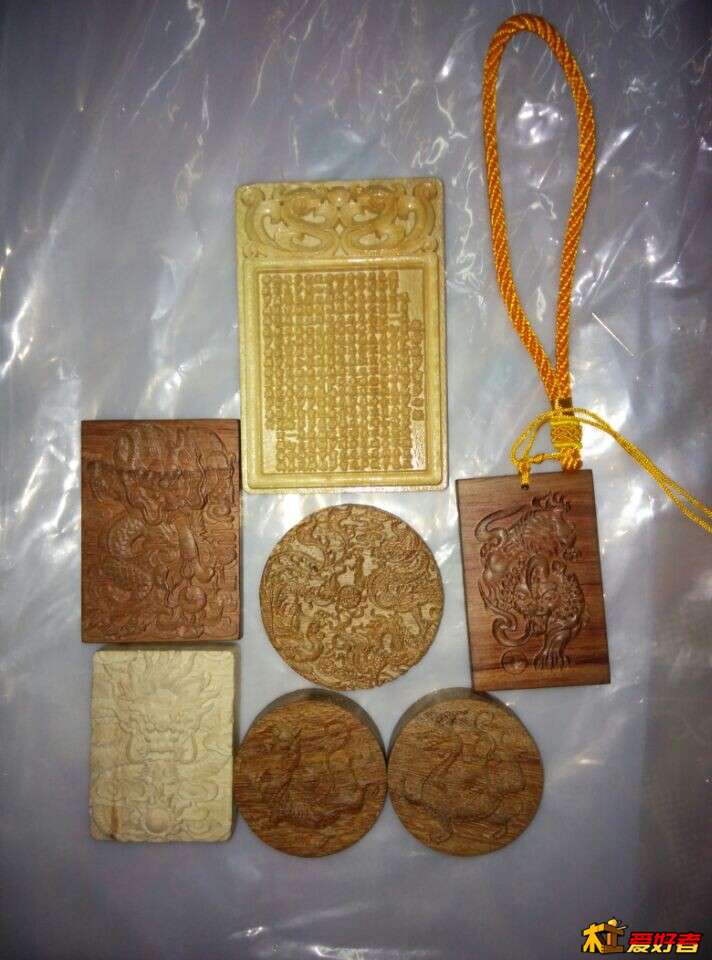

不知道还有多少人关注这个有点狂妄和无知的帖子，自从搬了家 就没有办法联网。最近一个月天气也是热的让人纠结，最近好不容易温度降低了一点所以我们还是得继续，抽个空来网吧继续我们的yy，好久不进网吧，开机都不会了，丢大发了，好了下面我们言归正传。开始说说这个雕刻机到底该怎么搞，首先说说这个机架到底需要什么:8 u5 r8 ?$ R& ]5 `
1 .20号槽钢一节长度550mm。# ?2 _/ v" A, C5 [9 {0 y
2 。16号槽钢一节460mm，5 e* O: Y4 U: I- d( m% o
这样我们就准备好了y轴和z轴立柱，* t" Q; D9 a8 J/ i% S
3,我们需要170乘350mm乘10mm铁板2块（这两块作为立柱和y轴之间的焊接配重），: q& ] ^ p6 B6 z5 d/ w
4.还要170乘300乘10mm铁板1块（这块作为z轴光轴的支撑），2 `" V$ K9 x4 K* V
5.接着170乘150乘10铁板一块（这块我们作为主轴的支撑），
6 R% _! R( J7 j. J6，我们用pvc板材切成170mm乘350mm乘15mm的作为x轴支撑，,
& g* |( A& ~6 F0 q7，接下来是pvc板材170mm乘150mm乘15mm一块作为x轴载料平台支撑，- p0 q, l2 X. p/ J, K6 Y
8.接下来就是1590G型材切成200mm两节，作为载料台，
9 r& B0 E; S- A! x9，最后我们需要的就是两块z轴前伸支撑。可以用8号或者10号槽钢截成120mm一节，要两节，,1 G# S1 M1 F. p# h3 N
10.对了我们还要步进电机支撑也是pvc的，吃尺寸是70乘150mm乘10mm用三块
; H" x5 j7 e u' \（这个料可以买成整的多买一点 回来自己切）然后就是若干小配件了最好再买一点70乘200乘5mm得pvc当垫铁用，. v8 a" M+ d3 W% Z
到此机架的全部配件都齐了 ， |
|
