装修吊顶工程的椭圆画法

公输子门下

又木堂 发表于 2014-7-2 09:44

     新手区见过几次问这个问题，三两句话说不清楚，故特意写了此贴。大事做不了，只能做点小小事。

公输子门下

骏驰 发表于 2014-7-1 14:25

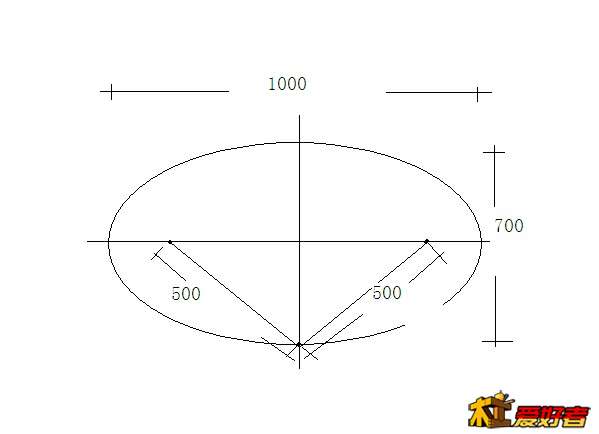

& K$ t- Q% j: M) F+ M椭圆的基本知识
9 d! ]: j" @- E: d1 j7 O高中数学有学过
两点定焦点 拉根线 铅笔套上走一圈 即成椭圆 上面有图 很好理解的

+ R1 {4 s7 \3 j+ r" E1 c6 [4 d# e中学知识很有用，是基础。

老鼠不怕猫

哥们，我文化低不要骗我啊，我怎么算的L长度等于4b呢，换言之是2a+2c=L
- e1 N4 f' V# z2 i7 H" ?: i+ [& U

公输子门下

老鼠不怕猫 发表于 2014-7-2 16:02
% V! {/ x% m4 k( C+ X哥们，我文化低不要骗我啊，我怎么算的L长度等于4b呢，换言之是2a+2c=L

2 [4 P" `0 J/ t4 ]3 A; j& |没关系，只要仔细看看就知道了，与文化高低关系不太大。搞清与否都给我回个信。

wjgqu

没读过高中，真看不懂那计算公式，哎

尚城小秋

机械制图有

bigheadjack

造福木友了 赞一个

fly4717

第二步不理解  求指教

公输子门下

fly4717 发表于 2014-7-4 21:25
第二步不理解  求指教

第二步是利用直角三角形三边的关系，求出c的长度，确定了焦点位置。
$ x. A2 t% E# r9 S

KNZH666

我是没画圆直接用米尺量在中线上
& H) l0 R2 q8 a( k1 g2 H. p5 {

zhu5215

cctvcctv 发表于 2014-7-1 23:39
在装修中,在做墙面上或天花板上的椭圆的话,最好不要在现场施工的过程中去画.一是操作麻烦;二是在实际的 ...

如果要画个3米长的圆 呢  朋友  哈哈！！

zhu5215

见过一个最好的     希望有帮助  ！这样画很简单  我工地上试过！用三根木龙骨 加两个钉子就可以了，而且非常好计算  一根木方上钉两个钉子。两个钉子到木方头上的距离分别是圆的二个半径  就可以了！！

cctvcctv

zhu5215 发表于 2014-8-7 10:39
如果要画个3米长的圆 呢  朋友  哈哈！！

这还不简单吗?!
     你在地面上放样好图样后,做成一个大的分段或分块模板,在每块分块模板上编好号,直接将分成几大块的模板按编号将模板上墙或上顶就行了.
1 E" g! r, }, A" P     这样别说3米大的圆,就是十米大的圆也能轻松摆上墙或天花板查看实际的效果!大型的施工工程不都是这样做的吗?!
     如果是直接在墙面上或天花板上画3米大的椭圆或圆,你试试在天花板画着舒服还是先做好模板的舒服?
     谁见过大型的外墙或大型的室内装修施工造型是在施工现场来画造型的图稿的?

Hell_S

以前在工地上见过木工这么弄过

zhu5215

zhu5215 发表于 2014-8-7 10:51
3 G- _6 x! x+ t$ e: D见过一个最好的    希望有帮助  ！这样画很简单  我工地上试过！用三根木龙骨 加两个钉子就可以了，而且非常 ...

各有优点 ！！绳子不好计算长度和 有弹性这二点不是很好
$ [. K6 S' d9 e, A4 S" r
