同时学习“草图大师”和做“四脚八叉凳子”

bufordwong · 发表于 2014-6-30 22:14:35

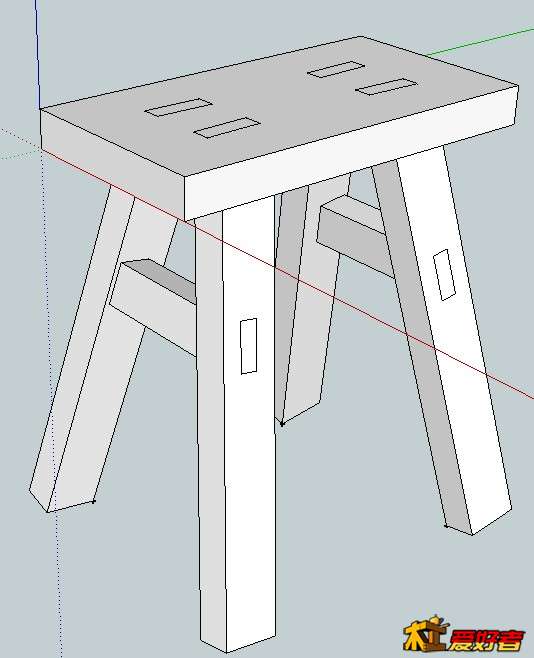

“锯”掉多余的榫头之后的样子。$ y$ ]9 n3 s0 N) `2 l
这时，小凳儿，还没定高。

bufordwong · 发表于 2014-6-30 22:17:54

本帖最后由 bufordwong 于 2014-6-30 22:19 编辑

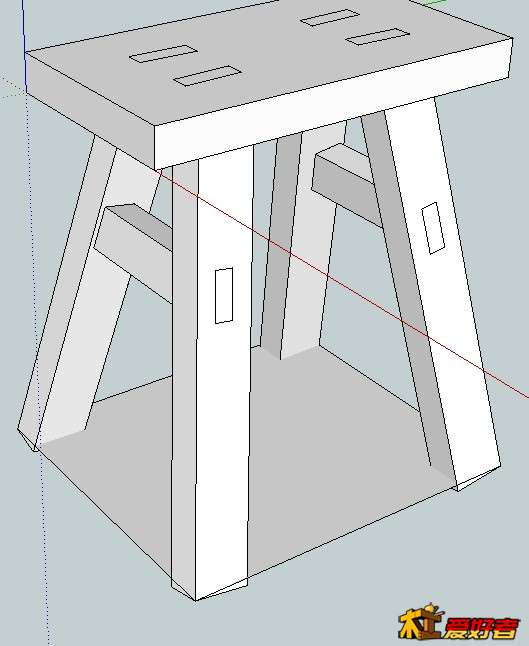

给四个脚的底下设置了一个平面，着地的情况，就能看清了。

bufordwong · 发表于 2014-6-30 22:22:50

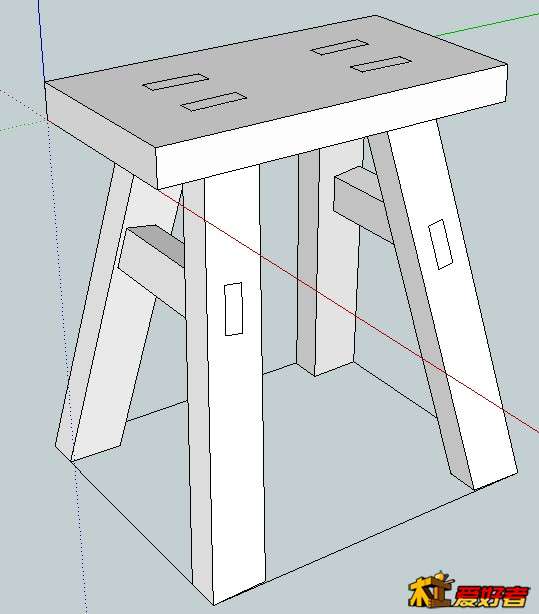

“截肢”后的样子

bufordwong · 发表于 2014-6-30 22:24:25

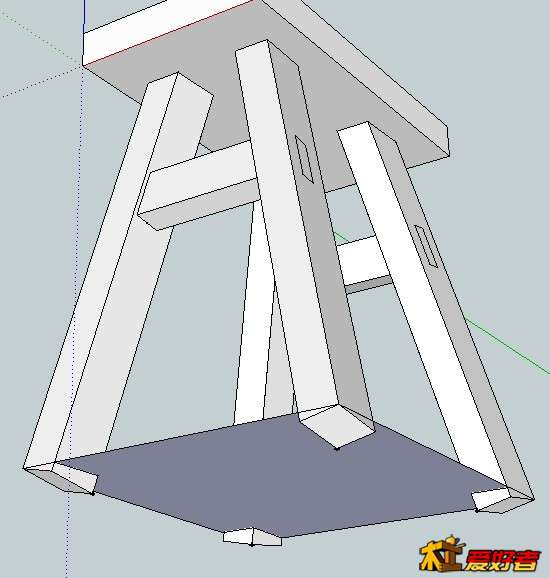

从脚底向上看

bufordwong · 发表于 2014-6-30 22:29:49

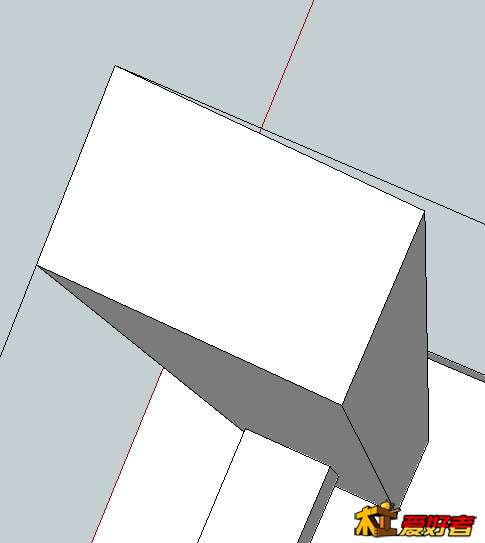

注意这只凳脚着地面的形状。还是矩形吗？是平行四边形？

attlia · 发表于 2014-6-30 22:30:12

bufordwong 发表于 2014-6-30 22:22
9 o4 I8 P& j M0 e2 K- Y“截肢”后的样子

这个好！

来自:Android客户端

bufordwong · 发表于 2014-6-30 22:34:36

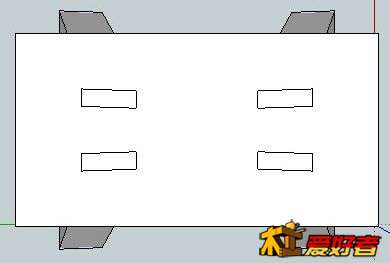

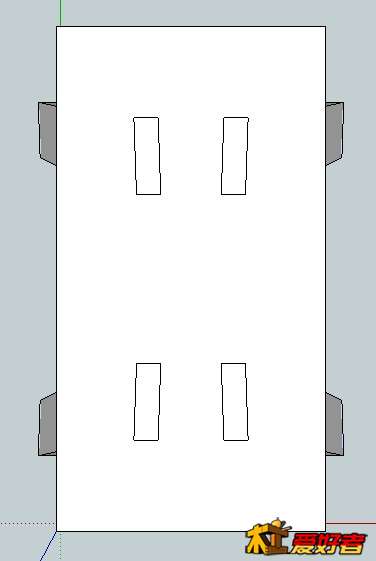

四第凳腿儿的榫头，与凳面的相贯面，又会是啥形状呢？+ J. J: Z( [( z7 V' K
2 H. j5 [0 f5 i$ Q" c
看一看吧！

bufordwong · 发表于 2014-6-30 22:43:10

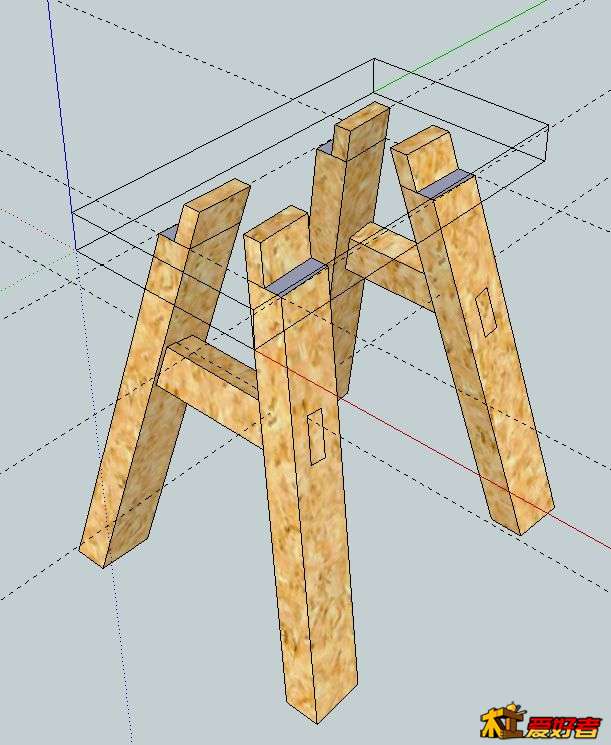

卸掉凳面，瞧瞧四个榫头吧！0 D1 X+ x) Q7 u
2 {- E7 U# [( d4 n: z- c! i
哈!0 q% {6 s. E) Y/ P$ c0 f
原来如此！

云阳 · 发表于 2014-6-30 22:47:15

感谢楼主分享学习过程。。。赞一个。

bufordwong · 发表于 2014-7-1 07:00:42

小凳子的材质，不太好啊，感觉。
" r* j; P( {; T库中的样板太少，哪位高手指点一下，怎么才能丰富材质库呢？

bufordwong · 发表于 2014-7-2 07:14:13

黄春林师傅做小凳子的帖子，说得很详细，很有指导性。很钦佩这样的会总结的实干家。2 d# ]" m+ E8 z. ]0 q2 N
有木友说，他的凳面长宽尺寸，不是黄金比例。似乎有道理，正在思考中。

bufordwong · 发表于 2014-7-3 15:40:17

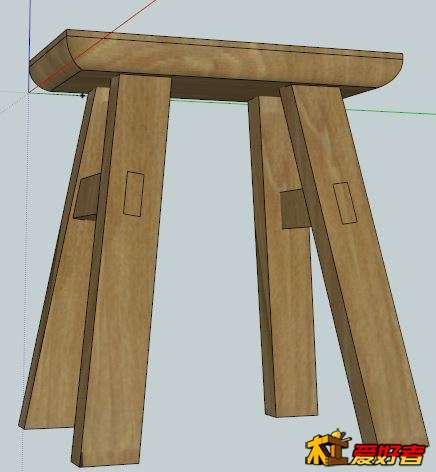

做了些修改，让小凳板底边变得“圆滑”一些，看起来更能承重。
5 |9 A; u4 F. L5 C! d3 F5 F另外，又把材质变了一下，使小凳看起来“木”性更足。8 X* |5 G; _. I9 m5 C) E$ k' e7 k! n
' O, r# H v* f0 v8 U9 s* H
对“草图大师”的理解和运用程度又进了一步。

王泶君 · 发表于 2014-7-3 21:11:10

严格的说你忽律了重要一点：四脚的上下端是不一样大小的，宽度一般下端比上端宽8毫米左右，而厚度比上端厚5毫米之间。那才是真正意义上的四脚八叉。

bufordwong · 发表于 2014-7-3 21:22:18

王泶君发表于 2014-7-3 21:11 $ t, g. k0 l& |
严格的说你忽律了重要一点：四脚的上下端是不一样大小的，宽度一般下端比上端宽8毫米左右，而厚度比上端厚5 ...

言之有理！
- |3 f V: l f% B1 n0 q2 f) f: Z曾经想到过那样做，想象那样的凳子，会更好看。但想不出什么样的尺寸会合适，便作罢。照着黄师傅的尺寸做了一遍，也学习了一下新软件。谢谢你的提醒！下回，照你说的，改一改试试。
你的数据，是有谁传授的吗？
' Y+ p2 R W+ u ]请多指点！

诺森德的雪 · 发表于 2014-7-3 22:07:26

本帖最后由诺森德的雪于 2014-7-3 22:12 编辑

上窄下宽,出现在很多凳子脚中,圈椅的脚也大小头,这个是为了协调视角造成的差异.大小头并不要具体数据,自己看着刨大小头就是了,注意整体比例,凳面下的线条不宜出那么大的线,
凳面4个榫头应该是平行的吧,可能草图大师精度的问题.然后你这个侧面斜的太多了点,凳面榫头孔位置,侧面往外面移一些,这样看起来更加稳,还有脚好像高了一点
