自制直角夹

pujl

新出锅的饽饽 发表于 2014-6-22 22:22
- y$ o: e# w1 E% T1 ~人家的那两个三角形的，好象是斜口的，紧丝后会把木板顶紧，你的好象没有这个功能吧？那又如何称其为夹？
8 H1 v/ I# m/ `7 S% k ...

麻烦你再仔细看看，我是没看出来。谢谢你的指教。

pujl

金碧天下 发表于 2014-6-22 22:13
6 F# I3 s( U' L' o恭喜啊，点子和做工真不错。
终于不发那张图了

/ R; Z4 [  r9 g. L% j' o亲，我再也不想发那张图了。

pujl

lz21030121 发表于 2014-6-22 22:09
% o9 Q+ i0 y5 T/ [厉害啊，好东西。

0 Y: n$ A" }& w1 t9 H我也是学着DIY，都是被逼的，要是成品便宜能买到，我就不这么折腾了。

pujl

左右木木 发表于 2014-6-22 22:12
1 i" _, J5 q( [# F( O: ~3 u好

0 g3 R- |4 `5 P3 d$ C* ]  t来自:Android客户端

2 ^( b6 U8 I. j- Y谢谢！第一次看图DIY，有不好的地方请度指教。

pujl

Ж秋枫Ж 发表于 2014-6-23 06:38
/ C1 d3 \3 R$ _0 ydiy精神

来自安卓客户端

{:1_220:}这是感动的表情，谢谢你这么晚还抽空回复我。

高度发烧

吴新应该很快就会有这个产品仿出来的不用急

apple6028

我觉得您做的好像跟原厂的使用原理不一样   原厂的那个应该是带斜口的  视乎不是你这样的工作原理

yuan_mu

找两块木板夹下看看 不就知道了？

songdevil

日总估计比较郁闷 专门买了他家的螺丝来DIY！话说你是怎么切的锯的这么直的 目测完全没有误差啊！

新出锅的饽饽

pujl 发表于 2014-6-23 06:38
. O5 Z+ W( X3 ^/ O麻烦你再仔细看看，我是没看出来。谢谢你的指教。

仔细看箭头处，有个小斜角，这个斜度肯定是向左一直延伸的。也就是说，图中的两条斜线的位置，肯定不是直角，这样当你紧螺母时，那个活动的三角会下沉，从而起到紧固的作用。

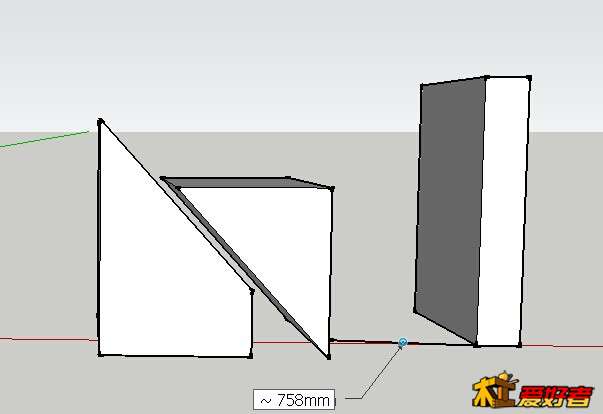

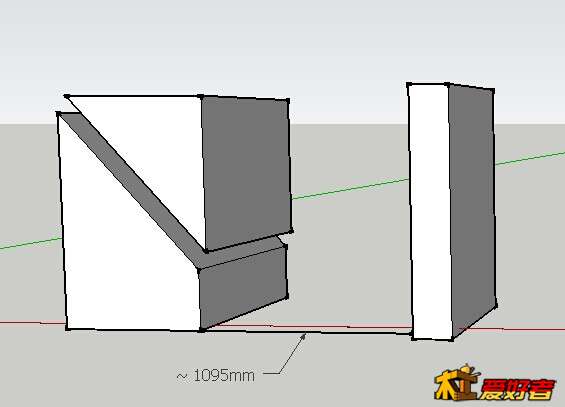

说不清楚，干脆画个图吧。请看图2，上面的三角的最右边离右面的物体是1095MM,而在图3中，却是758MM。三角因螺母的紧固，会下沉，他不会直线下沉，只好往右挪，于是就把木板给紧固了。
6 ]+ [& K  E7 }5 A: R* h

lkj130

早说叫你做了 是不 这一做就消停了 价格也不高 不用看你那图了

吴新

啥时这么牛叉

abman

露脚了啊，有根红绳啊。。。。。

xiaojiaolver

赞DIY精神。
* b( _* u' }: e
但好像没有充分研究透吧。个人觉得，原件的夹紧机构，就是前面朋友说的斜面，是很重要的。

在没有进一步介绍的情况下，看楼主做的，似乎是个垂直面，这样的话，就没法完全实现“夹紧”的功能了吧？用图章挺有才的！哈哈！不过图章是不是会很涩，即使做成斜面，也不好滑动？

5 T! _/ t( V% m5 a: P; a8 Q1 C愚见，跟大家讨论呢。

xiaojiaolver

赞DIY。

还有就是楼主可能也注意到了，原件可移动的小木块上，不是个孔，而是个横向的槽，可以水平移动夹块。我觉得这是为了适应厚度不同的两款板子直角结合用的。楼主做的是死的，比较适合同样厚度的板子。
# S0 ]! I0 G# b0 h
3 F) I) C- {! w  v1 }1 T. K当然，适合您自己的需要就好！
