我新设计的圆木槜打孔定位器

|开心啊| · 发表于 2014-6-20 13:10:00

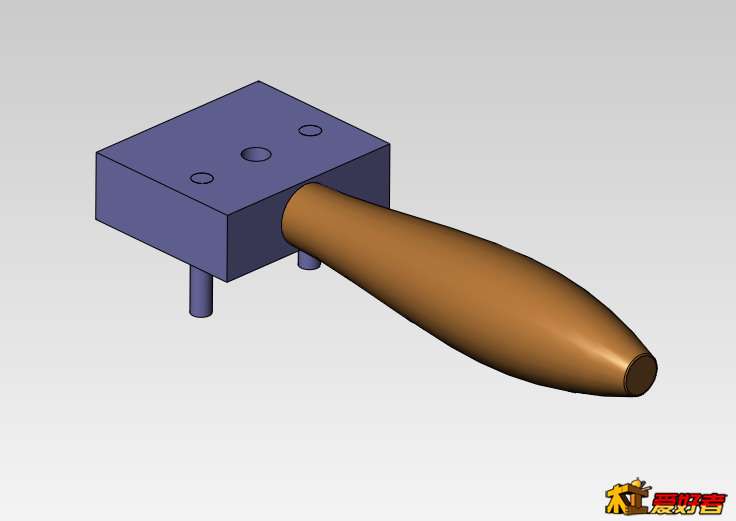

先看看正面

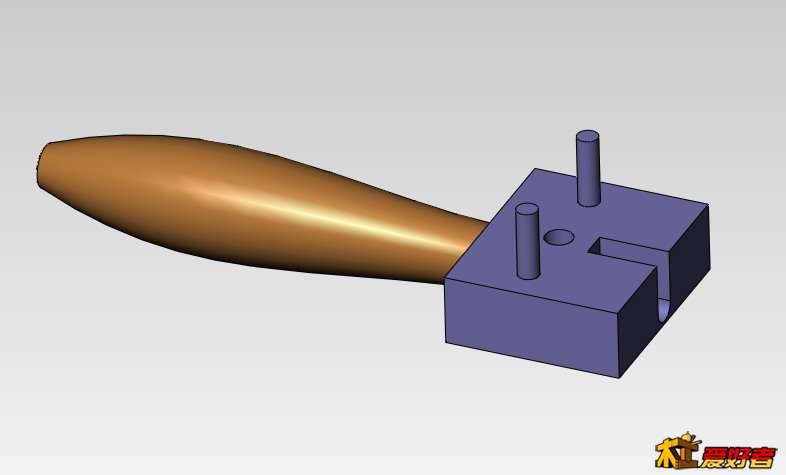

这是背面

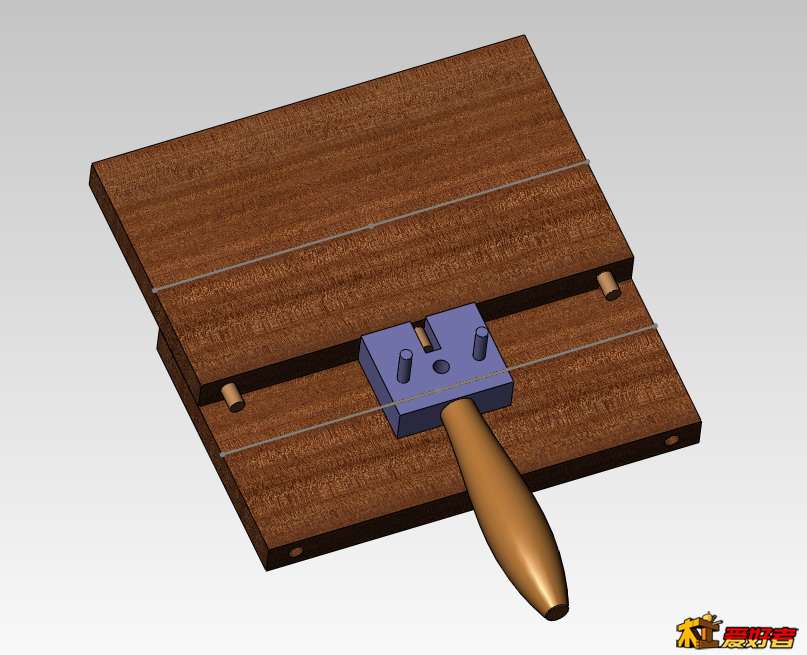

用一块板子上的槜来定位另一块板子上的孔

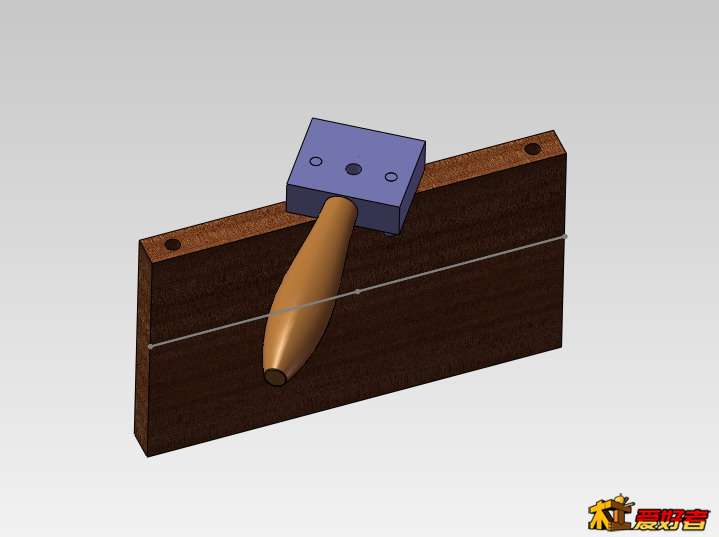

这是一块板子上打孔，可以很方便的定位中心线。

咋样？请提意见，如果可以的话，就按照这样子做一个出来试试效果。

雨中@漫步 · 发表于 2014-6-20 13:24:21

楼主老实交代你是不是看了“德国Wolfcraft狼工圆木榫打孔定位器”受到启发在想搞这个的。

严丝合缝 · 发表于 2014-6-20 13:37:00

这个软件是 proe？还是sw？

|开心啊| · 发表于 2014-6-20 14:28:38

SOLIDWORKS

|开心啊| · 发表于 2014-6-20 14:31:38

雨中@漫步发表于 2014-6-20 13:24
. U1 x" K+ _2 c) B7 C7 \1 R1 X3 [楼主老实交代你是不是看了“德国Wolfcraft狼工圆木榫打孔定位器”受到启发在想搞这个的。

嗯嗯嗯嗯

飞来鹤精雕 · 发表于 2014-6-20 14:38:54

好东西多的很

退休闲人 · 发表于 2014-6-20 15:01:01

简单实用很好 {:1_273:}

lldfkyb · 发表于 2014-6-20 15:04:36

样品出来了吗，使用效果如何？

刃飞霜 · 发表于 2014-6-20 15:13:29

不错，很好

lldfkyb · 发表于 2014-6-20 15:14:09

建议两个地方作改进，一是定位器要能固定，否则钻孔时会动；二是定位器长形槽宽度要能改变，否则不能适用于不同粗细的圆木榫。

|开心啊| · 发表于 2014-6-20 15:18:39

lldfkyb 发表于 2014-6-20 15:14 6 f% o4 e4 C' g% q' W
建议两个地方作改进，一是定位器要能固定，否则钻孔时会动；二是定位器长形槽宽度要能改变，否则不能适用于 ...

对对对，还没想到如何改槽的宽度，嵌套有点太麻烦了点吧

阳台党 · 发表于 2014-6-20 15:21:31

有点缺陷,板厚中心线你找到了,可榫眼的位置要怎么找呢?

楚霸王/ka · 发表于 2014-6-20 15:52:46

新手看不懂:'(

孤独求胜 · 发表于 2014-6-20 16:32:07

简单实用很好

5604 · 发表于 2014-6-20 21:42:39

虽然简单，但是实用，好用就好
