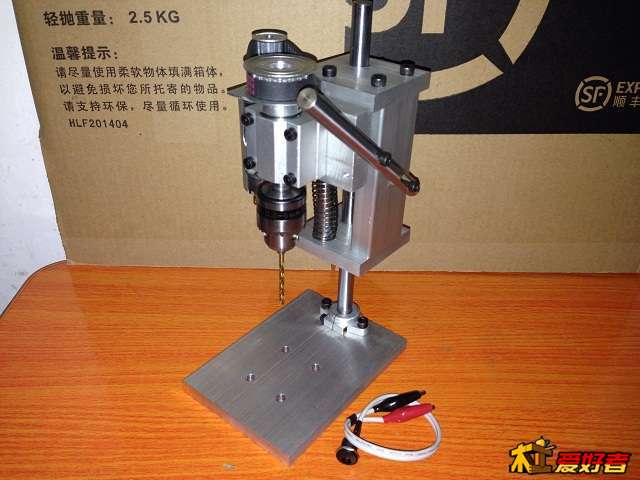

精密台钻 裸图即将上新！

xiaojiaolver

这事儿琢磨了好久，对于没太多金工设备的人来说，可能真的铝型材是最好的材料了！
8 s. {0 m% G) g0 M2 q! ]# g& ]
顶楼主，等测试！

墓中无人

xiaojiaolver 发表于 2014-6-18 14:01
2 O, b8 o3 q6 t5 r9 |7 g/ q这事儿琢磨了好久，对于没太多金工设备的人来说，可能真的铝型材是最好的材料了！
7 Q( i! b% z1 r, r/ e# R# L( J
% ^1 H3 m1 K" q& B- m5 U顶楼主，等测试！

1 z" y* A% {5 }0 r决定精度的几个原因我在帖子里说明了！
; V9 P; F# x. ^" H# [* P
: ^( L0 E; V# s) B. \% l% W' p一个是滑块，这个不好解决，因为国内的滑块质量不能有太高要求，要求高的话可以选择滑轨！

二是我在图片里说明的三个部件安装和制作要点，其他的没什么了。
* f. E# l8 o5 R* b3 n& k( ?
; A$ M# g7 J. y3 y4 r

xiaojiaolver

墓中无人 发表于 2014-6-18 14:25
2 @- v! _' g' q- M% y8 L( A$ K+ F. C决定精度的几个原因我在帖子里说明了！
) [9 T5 I% Y; I6 ~% e7 D+ i  p
# J1 P2 \+ N) K7 d: A4 F0 x一个是滑块，这个不好解决，因为国内的滑块质量不能有太高要求 ...

谢谢，决定精度的要点，说得很明白，看得也很明白。

+ f7 \6 g0 H  T+ _. p2 W- N7 W台钻用上了吗？实际效果有多么精密？

墓中无人

xiaojiaolver 发表于 2014-6-18 14:34
6 q& y$ w% _. N  @, m% ?谢谢，决定精度的要点，说得很明白，看得也很明白。

% D, N% N" t( ?7 E2 f5 \- }台钻用上了吗？实际效果有多么精密？

正在装LED灯~~~~稍等片刻
5 q3 J4 `3 e1 a

木工爱好007

墓中无人 发表于 2014-6-18 14:41
7 ^: H7 j( h" q& u7 |  m# g正在装LED灯~~~~稍等片刻

等楼主现场直播啊，我也等着做一个精密台钻呢 嘿嘿
原来淘宝买的300多元的DIY台钻也比较坑爹，钻硬铝板6mm孔都吃力

墓中无人

ltzhanglao 发表于 2014-6-18 11:32
自己做台钻，我搞过好久。过来之后细想一下，作为爱好，开心，是可以的。但是从使用的角度，从坚固耐用的角 ...

8 i' q5 D3 A0 K; e自己D个用，大的有，小的功耗低，玩小东西用不到大的，开机24小时才2度电，大的电机功率至少在千W以上~~~~

墓中无人

木工爱好007 发表于 2014-6-18 14:47
等楼主现场直播啊，我也等着做一个精密台钻呢 嘿嘿
7 z$ S8 J" Z3 y原来淘宝买的300多元的DIY台钻也比较坑爹，钻硬铝板6 ...

  I" l0 `+ d$ t& |这个原因在电机~~~

D之前我也看了淘宝的这些，发现不行，现成的做工差精度也不好说，个人的产品在售的价格偏高，而且太小，不能满足个人要求，所以就自己先D个用着，入手的话我首选进口货，国内的就不说了。
) Y3 T8 e" u; K- o' H

木工爱好007

墓中无人 发表于 2014-6-18 14:48
自己D个用，大的有，小的功耗低，玩小东西用不到大的，开机24小时才2度电，大的电机功率至少在千W以上~~~ ...

是的，我原来买的就是别人DIY的，也比较耐用 但是太小了
对我来讲，铝板能钻6mm孔就行了
2 {! S( a6 L& i! o1 P

木工爱好007

墓中无人 发表于 2014-6-18 14:53
2 f, K! p( o5 K2 l2 k这个原因在电机~~~
- M4 [; o) c# {! ]$ |
D之前我也看了淘宝的这些，发现不行，现成的做工差精度也不好说，个人的产品在售的 ...

我原来买的是这种，售价贵了 ， 升级版的都400元了
还是不行 楼主用的什么电机啊，能说一下吗

$ z( S+ |( G' p7 r0 Q+ r9 O

墓中无人

木工爱好007 发表于 2014-6-18 14:57
我原来买的是这种，售价贵了 ， 升级版的都400元了
3 p: T/ A* ^' k. T. L, r' a+ x还是不行 楼主用的什么电机啊，能说一下吗

& O$ w8 }6 e2 A5 ?建议你这种直接升级电机，这种我也看过，太mini了，我用不上


这种精度绝对比我这个高，这种电机转速要求高吧？我这种是低速电机，你用不上的！
6 D( q0 N7 t+ a; ?
8 j+ F, U* J  Z8 r# X# p3 h& R一时半会还搞不好，我这个LED灯是用AB胶粘上去的，要固化。

木工爱好007

墓中无人 发表于 2014-6-18 15:14
5 w6 P+ A. a6 ?' w& W  R; w建议你这种直接升级电机，这种我也看过，太mini了，我用不上

, Z9 n3 t( Q. A' e( C7 h哦，我需要高速电机才行，我手头这台也太小了
看来要自己重新折腾了，呵呵
1 v9 K  G* _9 p3 N
最好是能调速的电机，弄台洋二的台钻拆电机也许是不错的选择

墓中无人

木工爱好007 发表于 2014-6-18 15:17
哦，我需要高速电机才行，我手头这台也太小了
看来要自己重新折腾了，呵呵

洋二拆机的也不错，甚至要比大陆的全新的好用耐用。
# l( q5 ?& K( L4 v$ w# a
建议你直接换电机，其他的估计不用换。感觉底座有点不靠谱的说~~~~~~~~

0 P- y2 Y5 F/ Z$ k: |& |

墓中无人

木工爱好007 发表于 2014-6-18 15:17
哦，我需要高速电机才行，我手头这台也太小了
看来要自己重新折腾了，呵呵

洋二拆机的也不错，甚至要比大陆的全新的好用耐用。
0 j3 C6 e) ~& I' M
建议你直接换电机，其他的估计不用换。感觉底座有点不靠谱的说~~~~~~~~
  x8 x# F: ?& s5 S" Z
: M" @1 S1 m+ m

墓中无人

木工爱好007 发表于 2014-6-18 15:17
哦，我需要高速电机才行，我手头这台也太小了
看来要自己重新折腾了，呵呵

洋二拆机的也不错，甚至要比大陆的全新的好用耐用。
! x- |4 i' m1 Q3 {6 O
建议你直接换电机，其他的估计不用换。感觉底座有点不靠谱的说~~~~~~~~
! z" E6 ^* N) Z. e8 K$ `

wujianhai

9 H0 b. H. r7 d9 _+ ?这种底座和结构 决定了不大可能精密到哪去，还比不上显微镜做的强度。 台钻的机架强度很重要的。要不为什么好的都用铸铁？而且电机直驱，下压时的力量全部由电机那两个小小的轴承来承担。多钻几次 轴承就报销了，小电机的轴一般才6毫米，又没有火，用手都扳得弯，下压力一大，轴怕是都要弯，哪还有精度？ 这种结构也就是钻个电路板一类的能用用。
